【写在前面】
       利民(Thermalright.Inc)在继双塔风冷旗舰产品SilverArrow IB-E Extreme新版银剑上市之后,再次为大家带来了其迎合时代发展潮流且经过精心改良升级单塔风冷旗舰产品Archon IB-E X2(新版执政官)。在考虑兼容性方面,利民借鉴了近期大获好评的HR22、新版银剑等的设计,以期让老一代单塔风冷旗舰涅槃重生、再次整装出发!产品火辣上市之际,有幸得以把玩,岂能放过首发开箱及评测的大好时机呢?下面,here I go~~~
【基本参数】
       散热器主体
       尺寸:155mm(L)*53.66mm(W)*165.2mm(H)
       重量:750g
       热管:6mm*8根

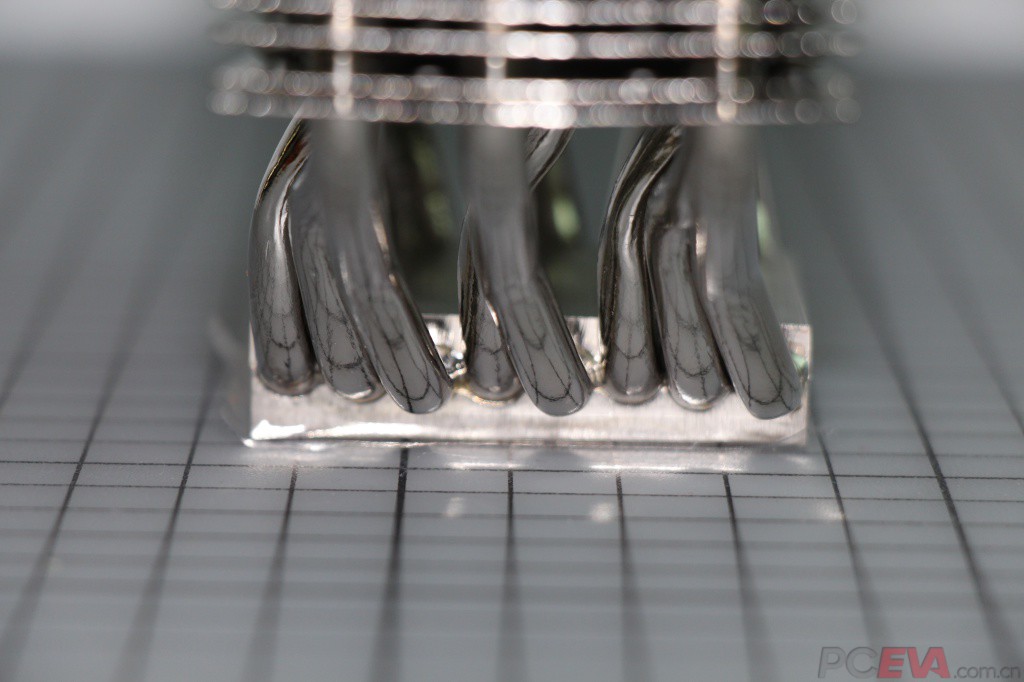

       底座:C1100纯铜镀镍镜面(专利中心凸起设计)

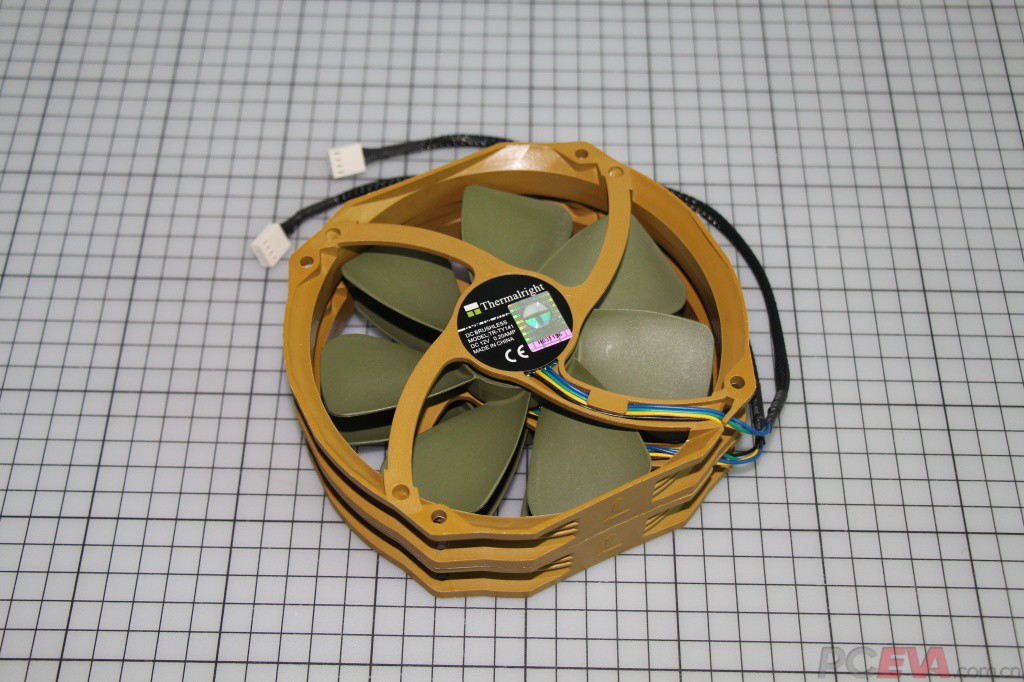

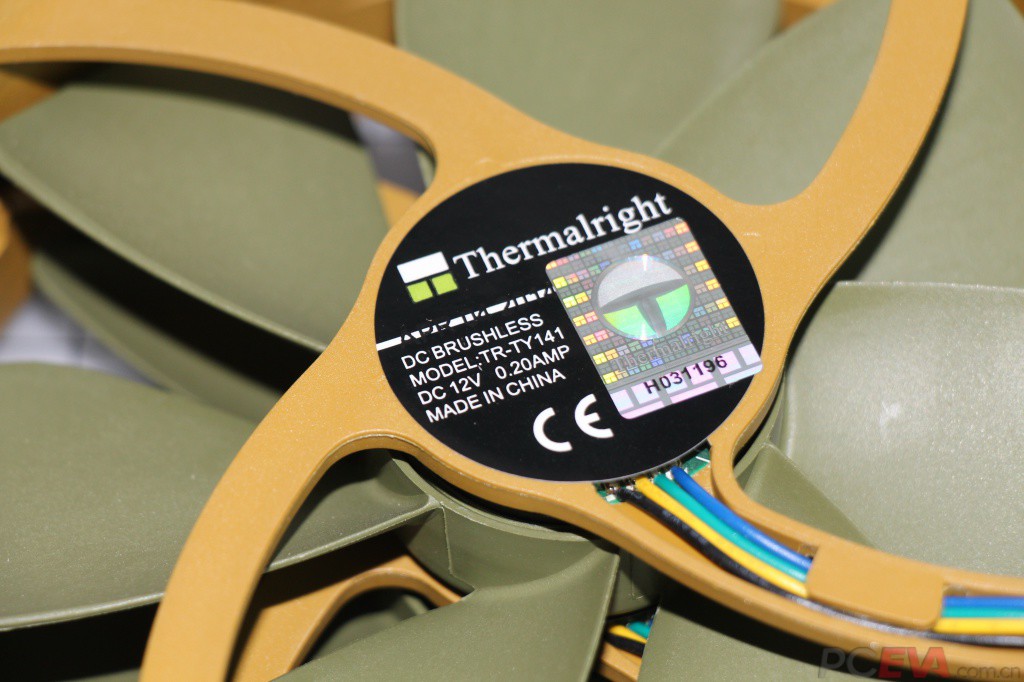

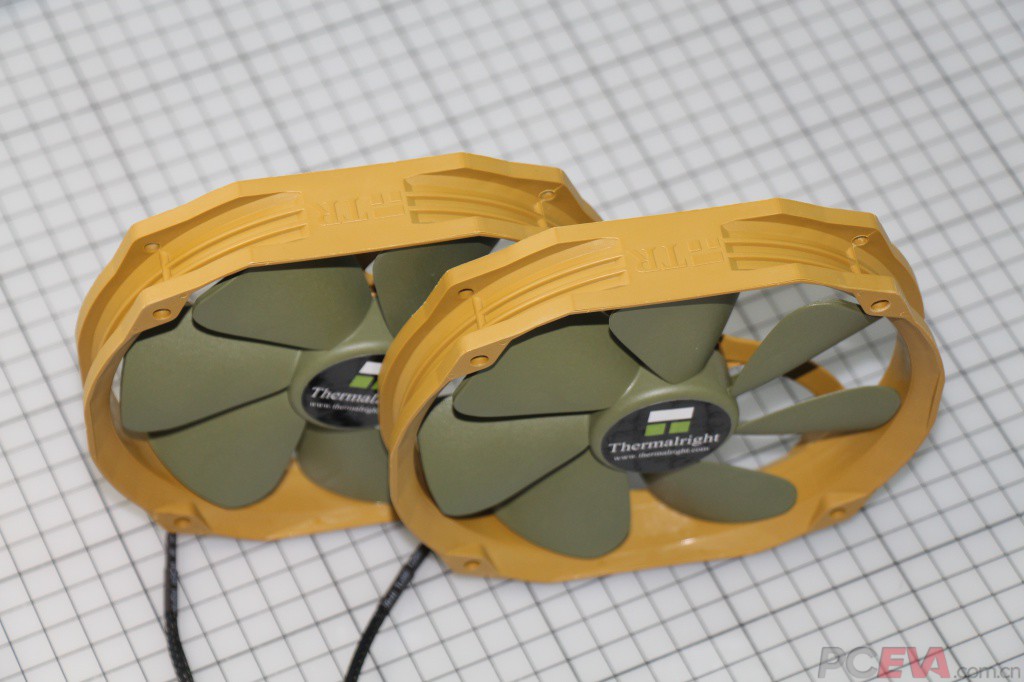

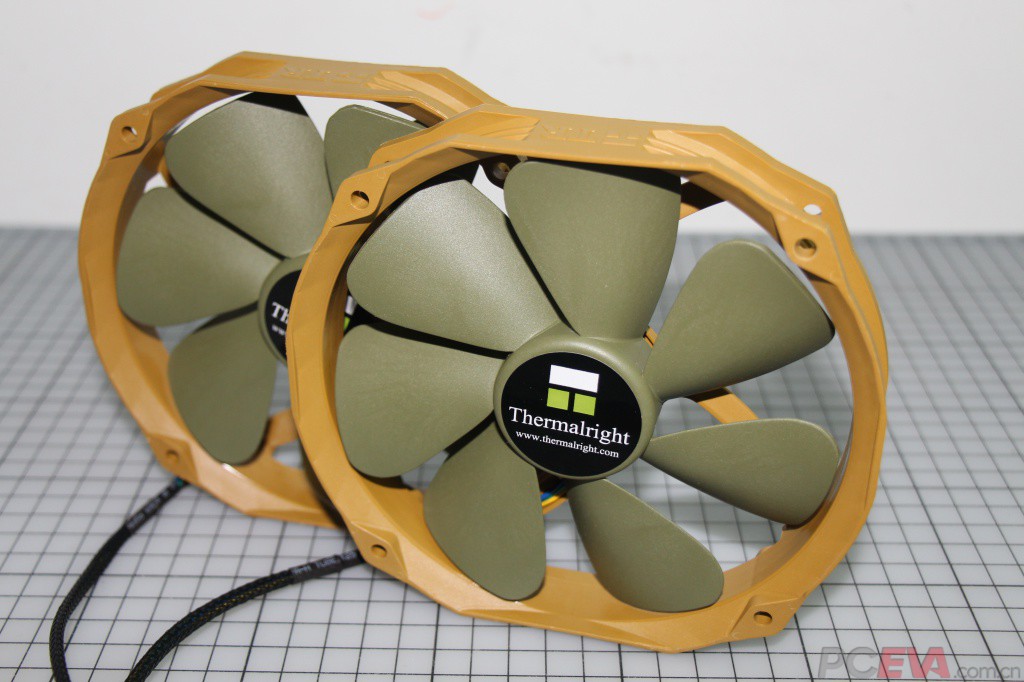

       附赠风扇
       尺寸:152mm(L)*26.5mm(W)*140mm(H)
       重量:175g
       转速:900-1300RPM(4-Pin PWM)
       噪音:21-25dBa MAX(4-Pin PWM)
       风量:28.32-73.64 CFM MAX
       接头:4 Pin(PWM)

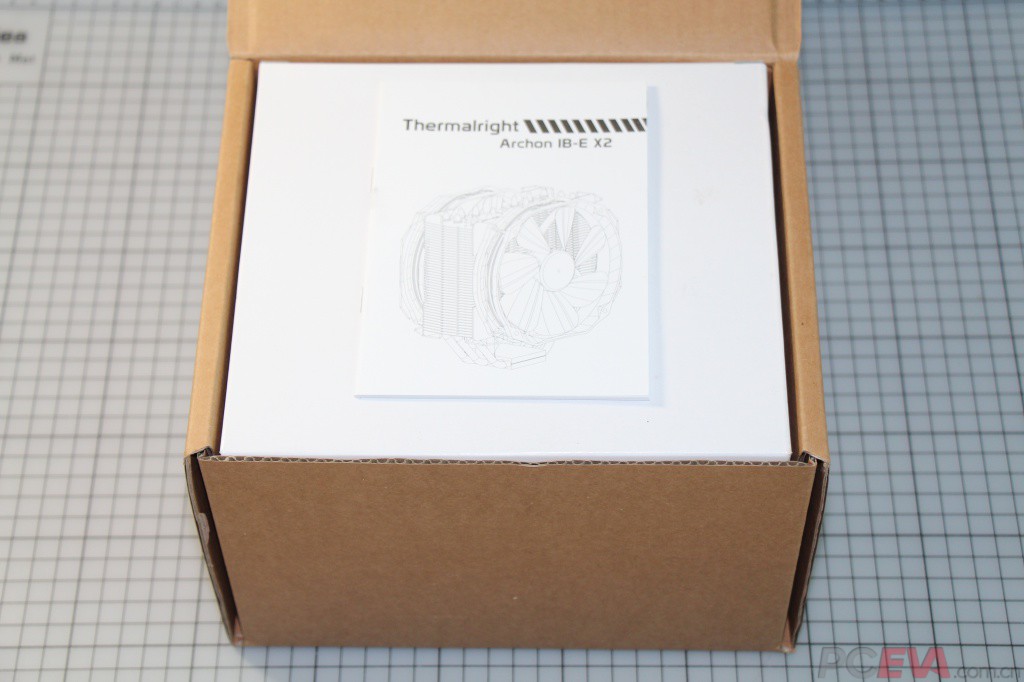

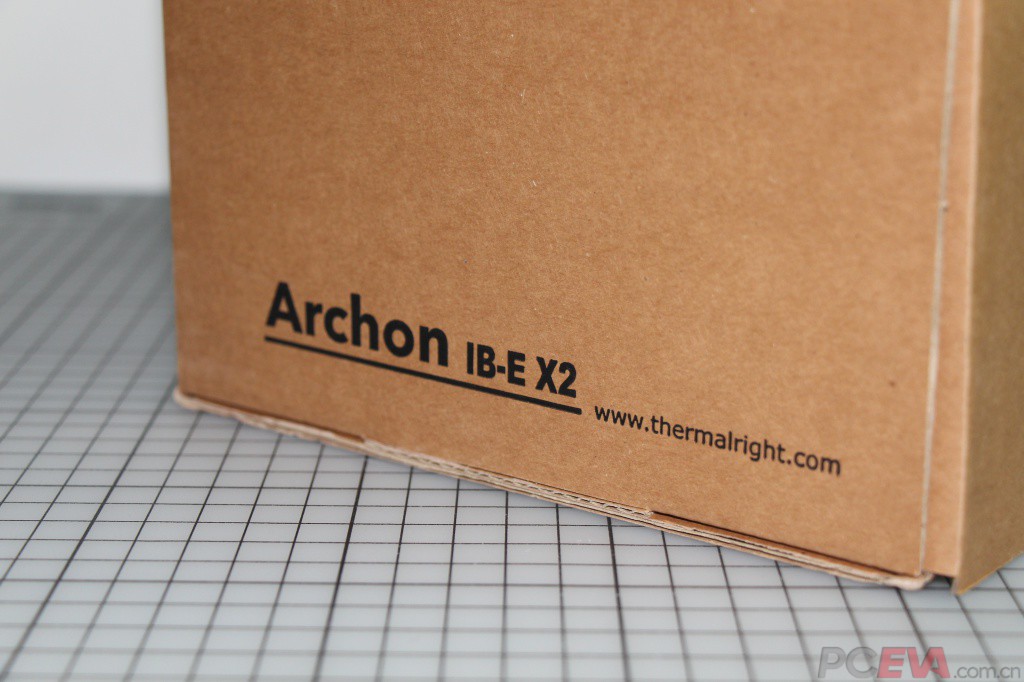

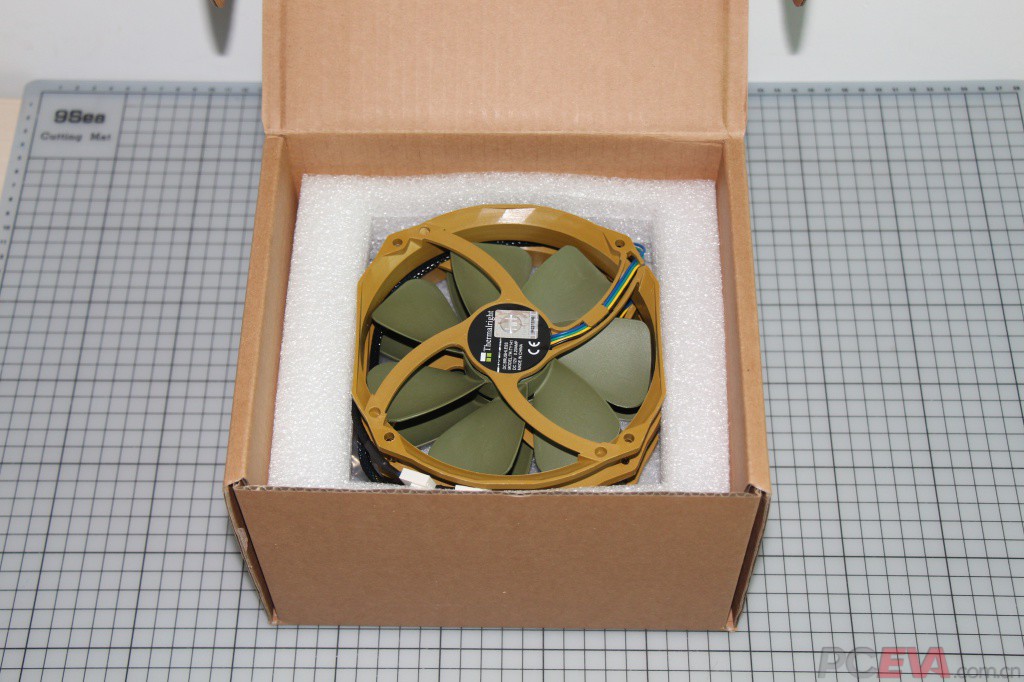

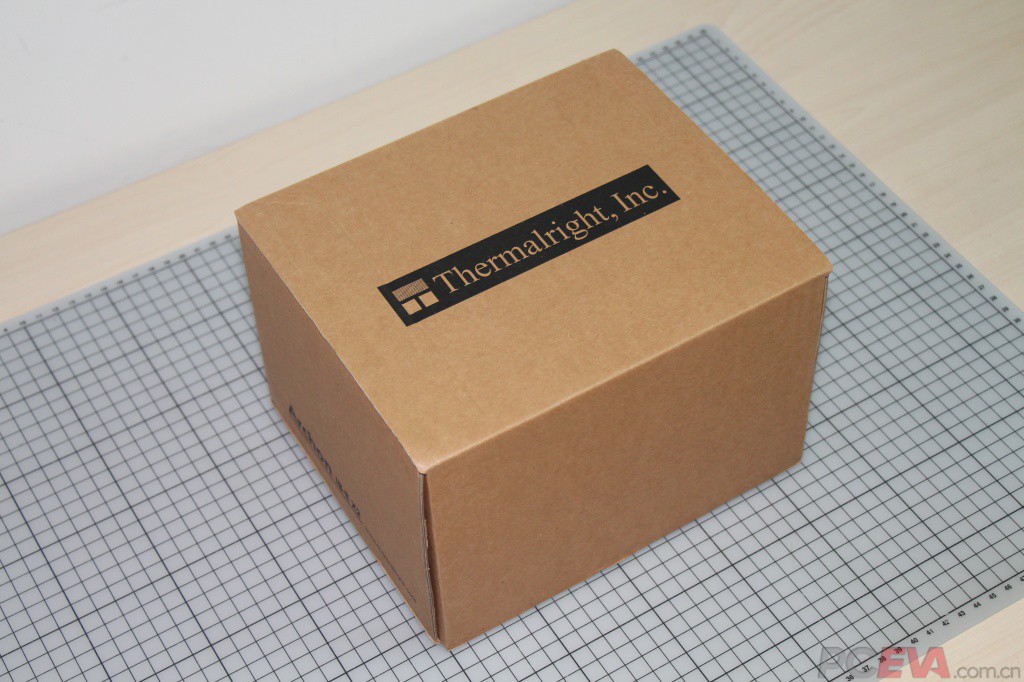

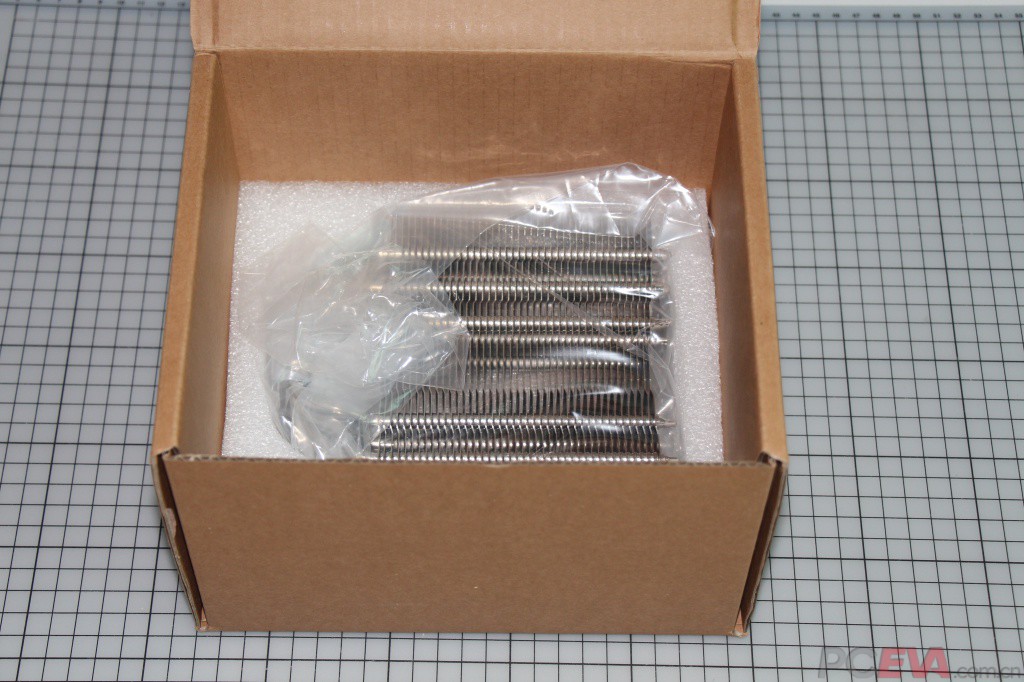

【产品开箱】
IMG_8995.jpg IMG_8997.jpg IMG_8998.jpg IMG_9002.jpg IMG_9003.jpg

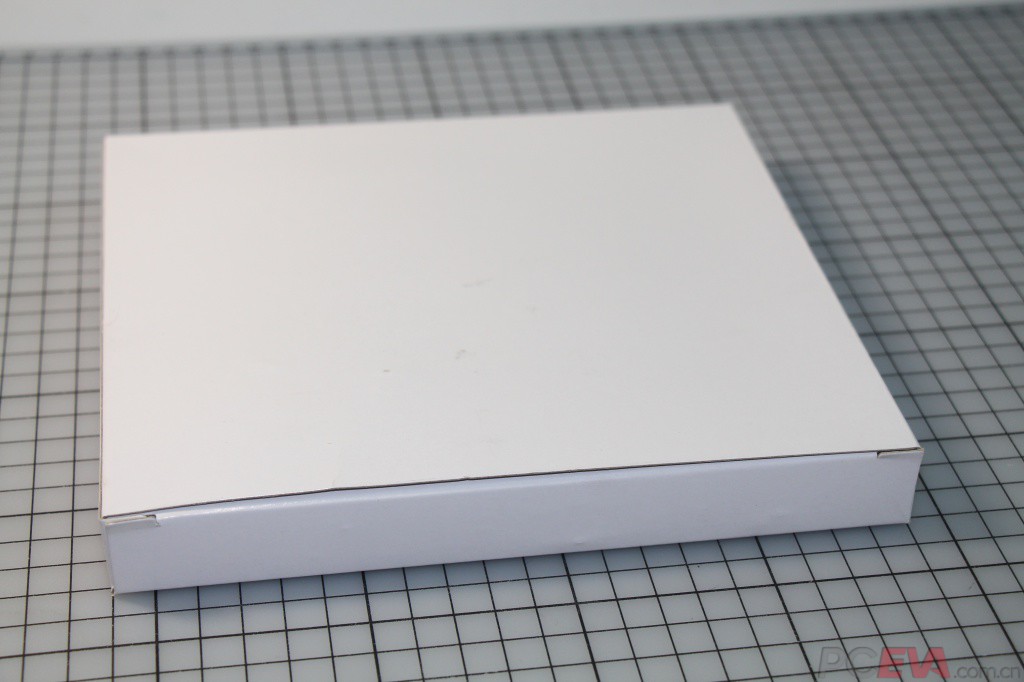

       白色附件盒子给人的第一感觉就是质地偏软,建议可进一步增强硬度。
IMG_9005.jpg IMG_9010.jpg

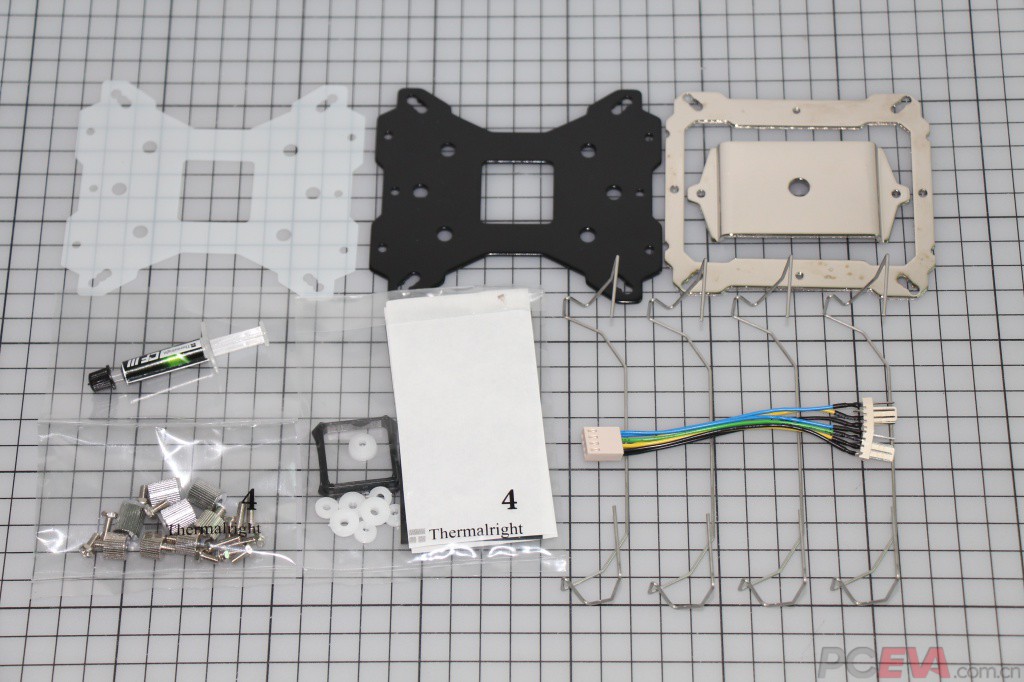

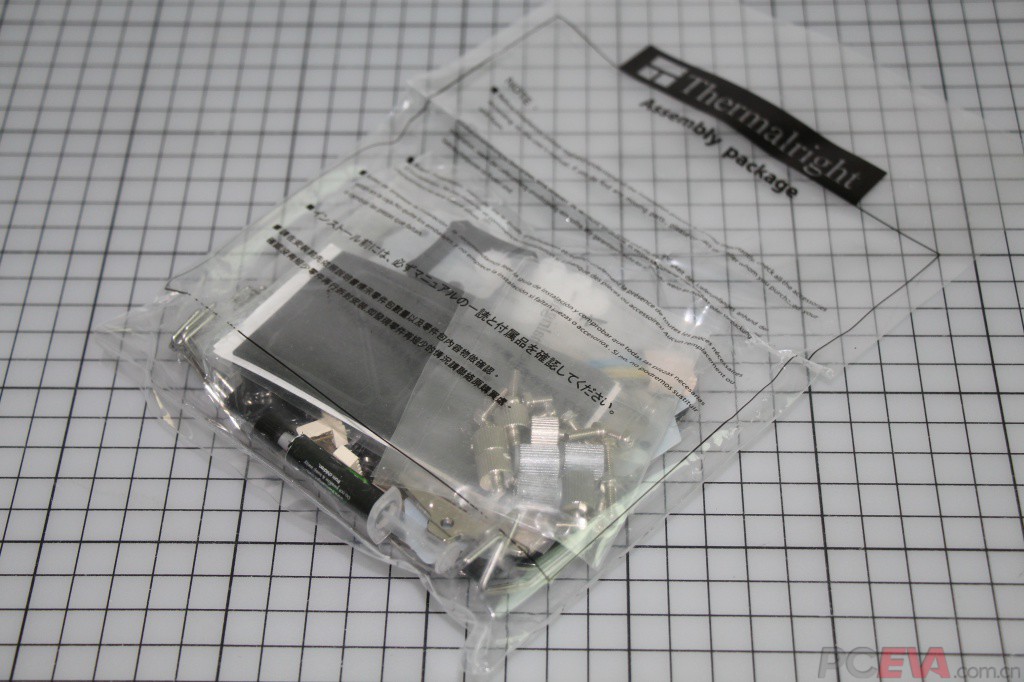

       白色附件盒子里取出一个一次性塑封的大袋子,大袋子里面分别装着几个也是一次性塑封的小袋子,附件分类明晰,一次性塑封这对于满足部分特殊爱好人员有非常重要的作用,但是,还是建议厂家能将其设计为可重复使用的自封袋,以免封口开了以后部分零件容易丢失。
IMG_9011.jpg IMG_9013.jpg IMG_9014.jpg IMG_9015.jpg IMG_9017.jpg IMG_9012.jpg IMG_9019.jpg IMG_9020.jpg

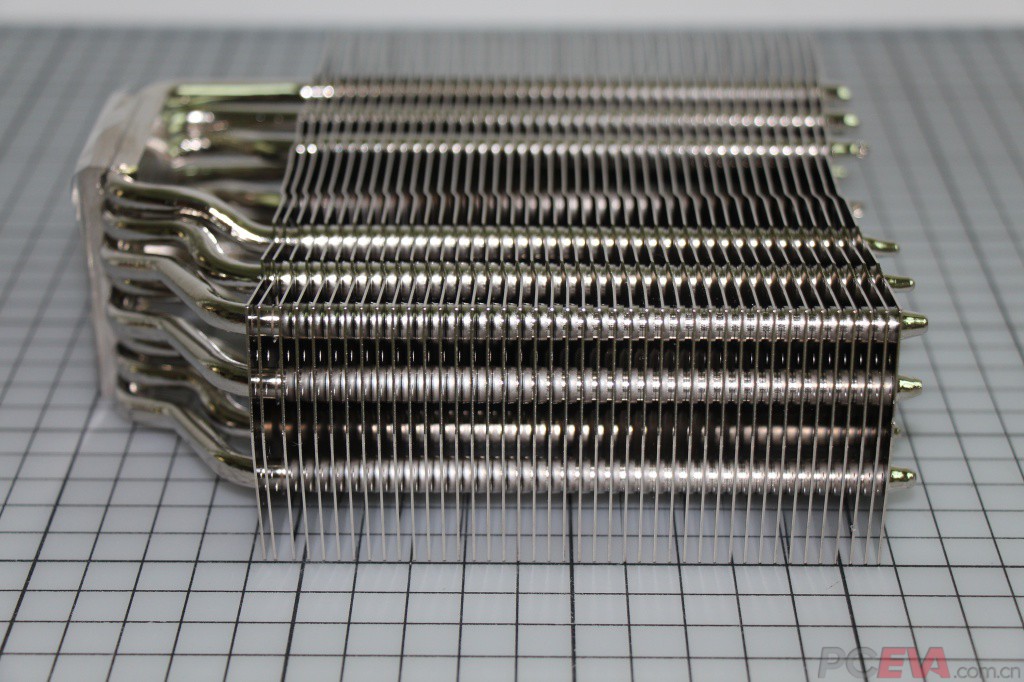

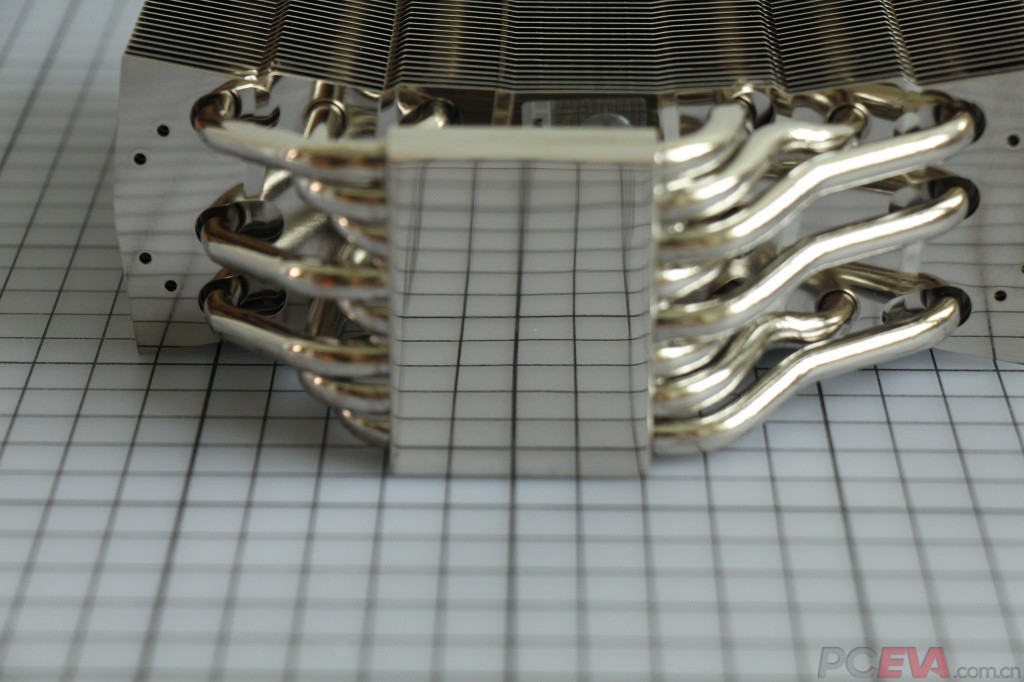

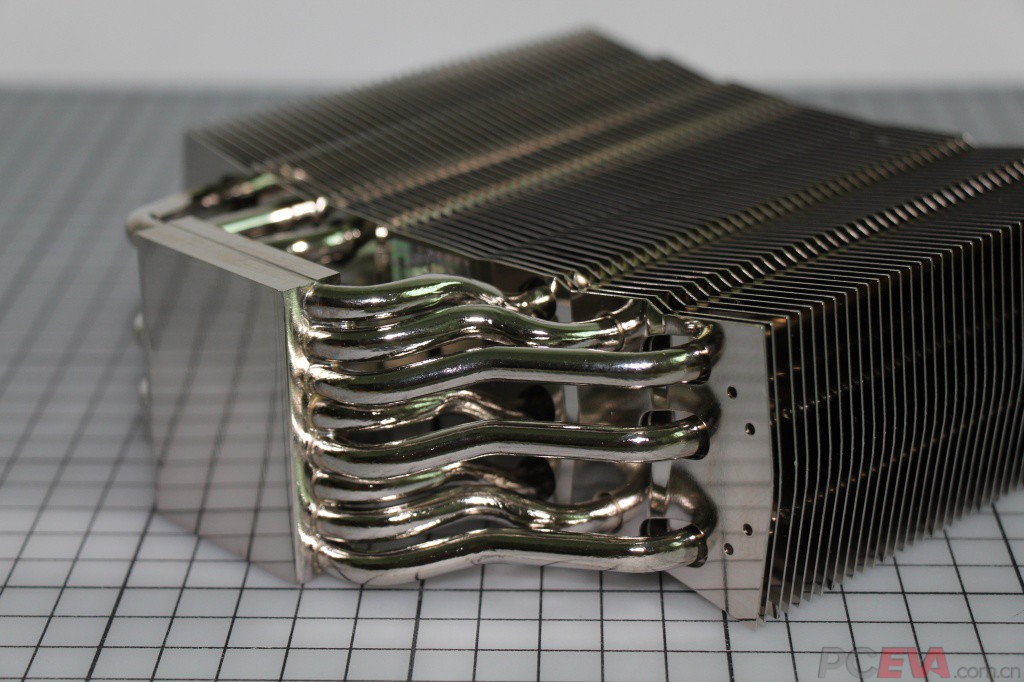

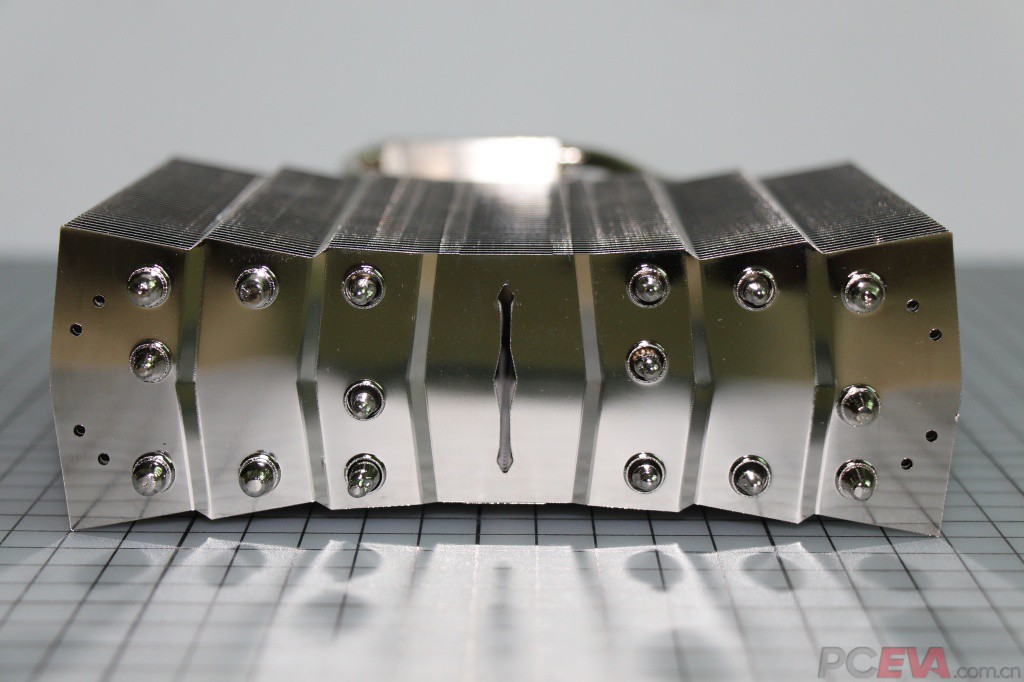

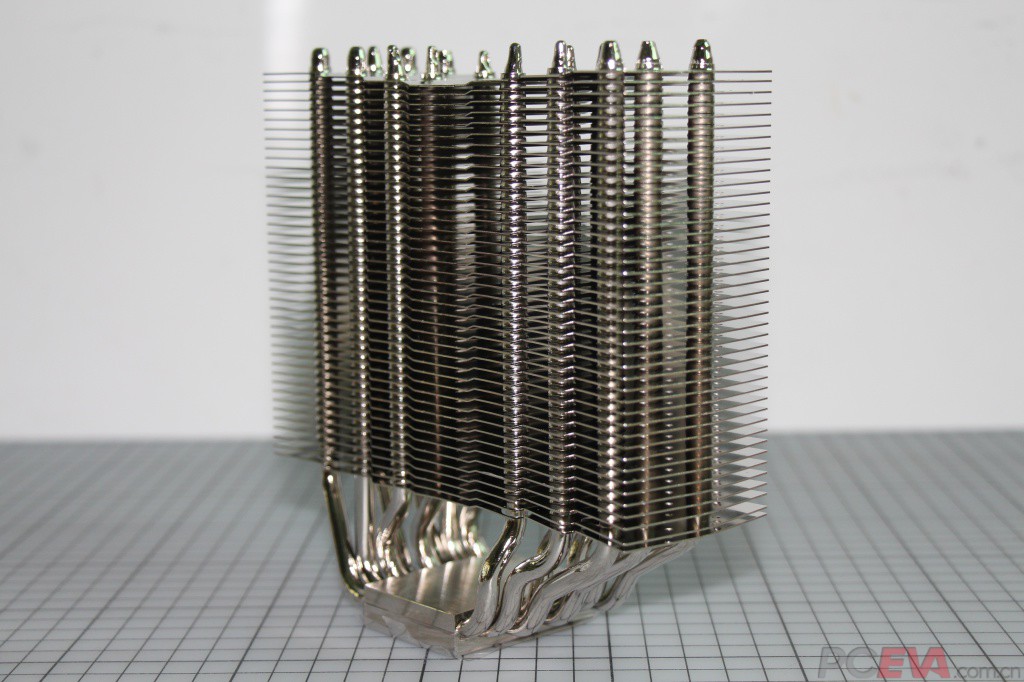

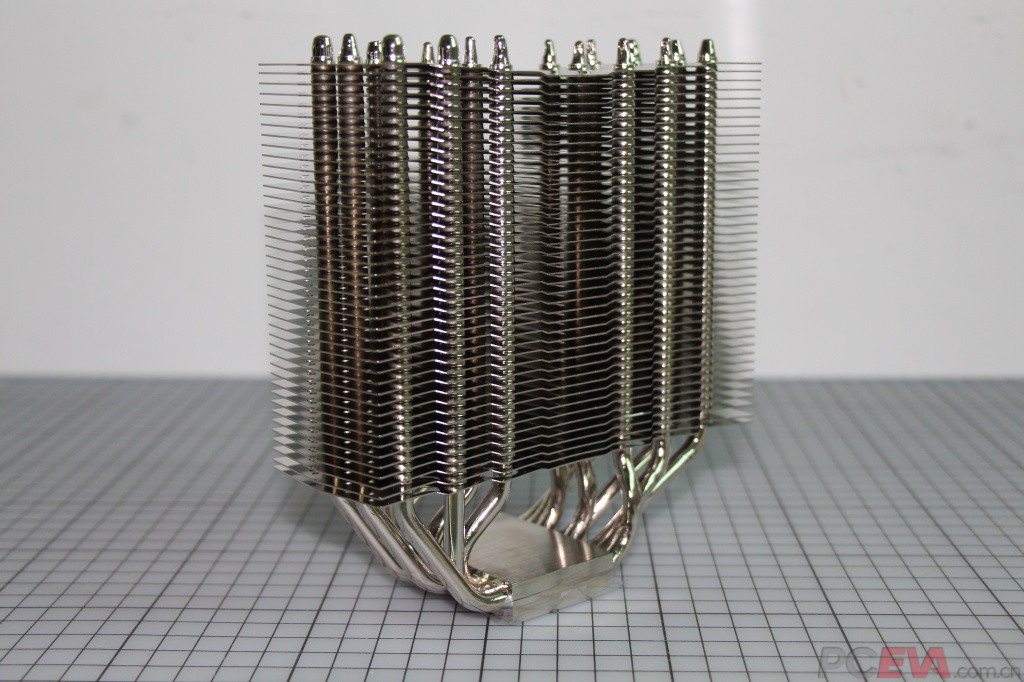

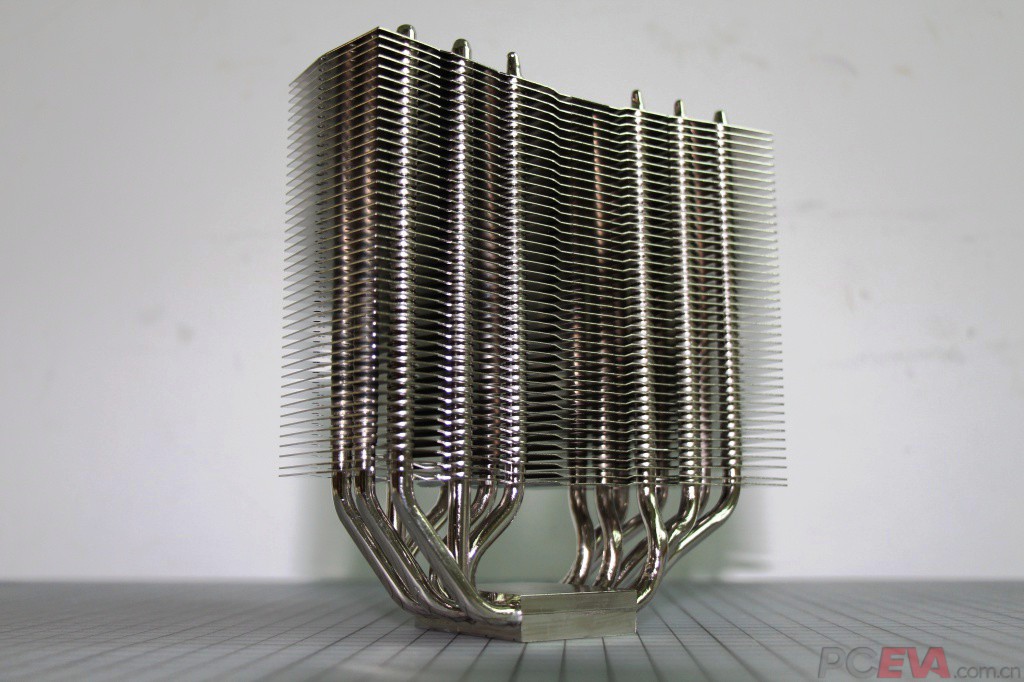

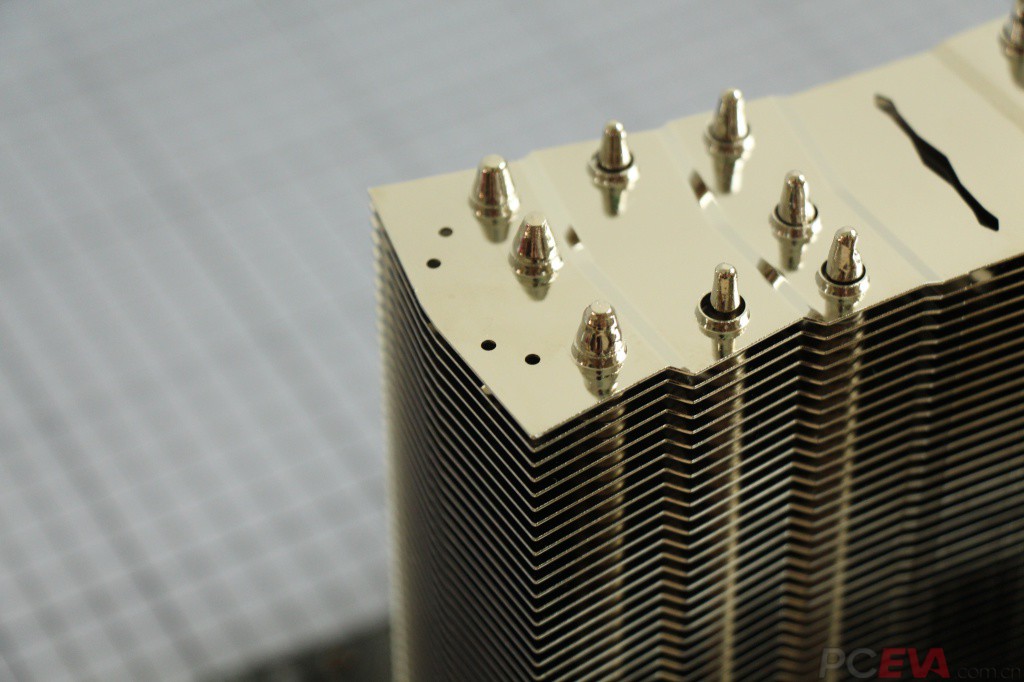

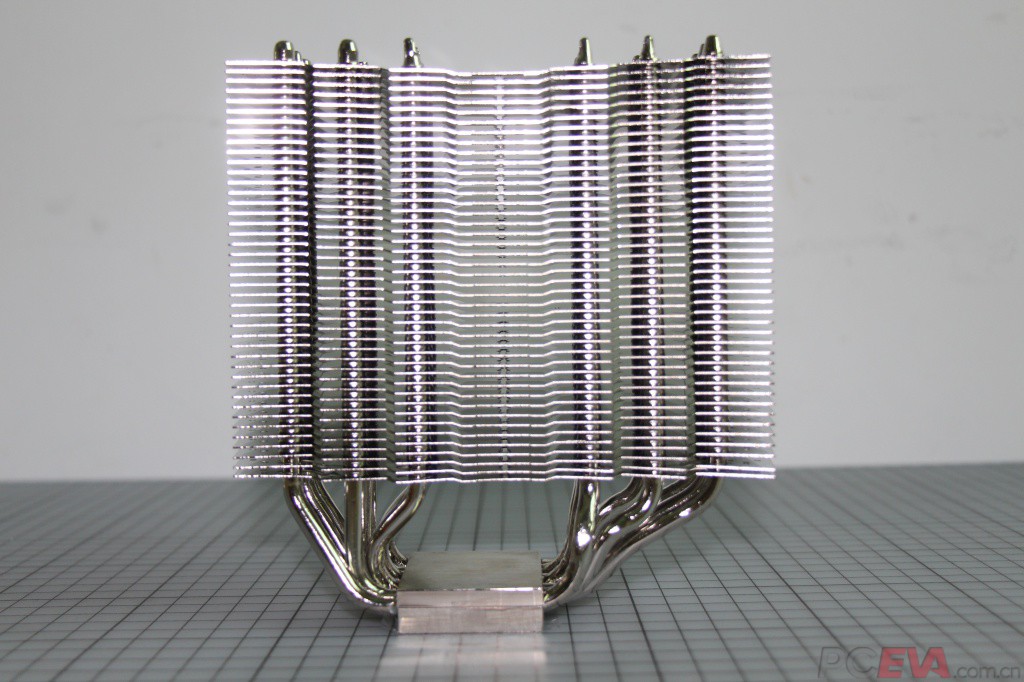

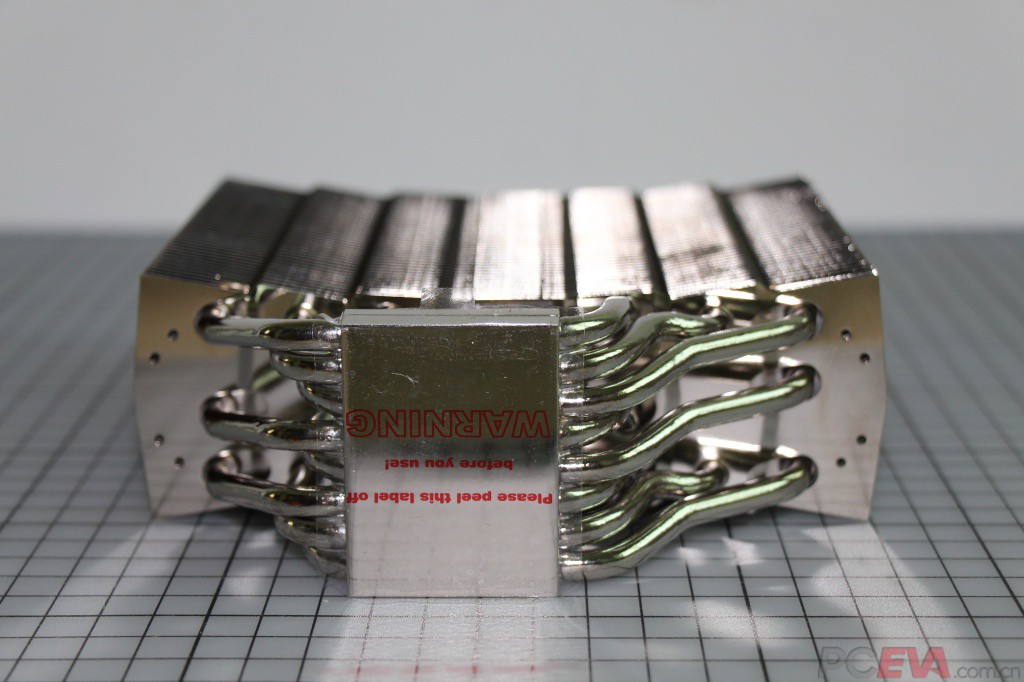

       从侧面可以看出散热器与旧版执政官最大的差异就是主体往一侧偏移,在需要与时俱进的当下,这种设计显得尤为重要。
IMG_9021.jpg IMG_9022.jpg IMG_9023.jpg IMG_9024.jpg IMG_9026.jpg IMG_9029.jpg IMG_9030.jpg
【兼容性测试】

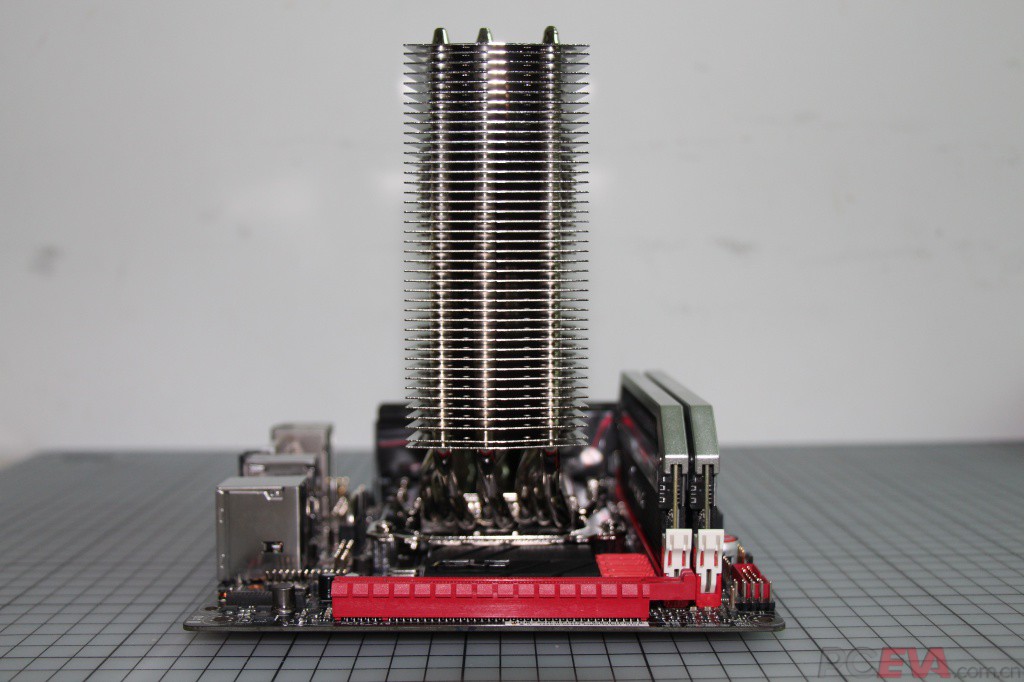

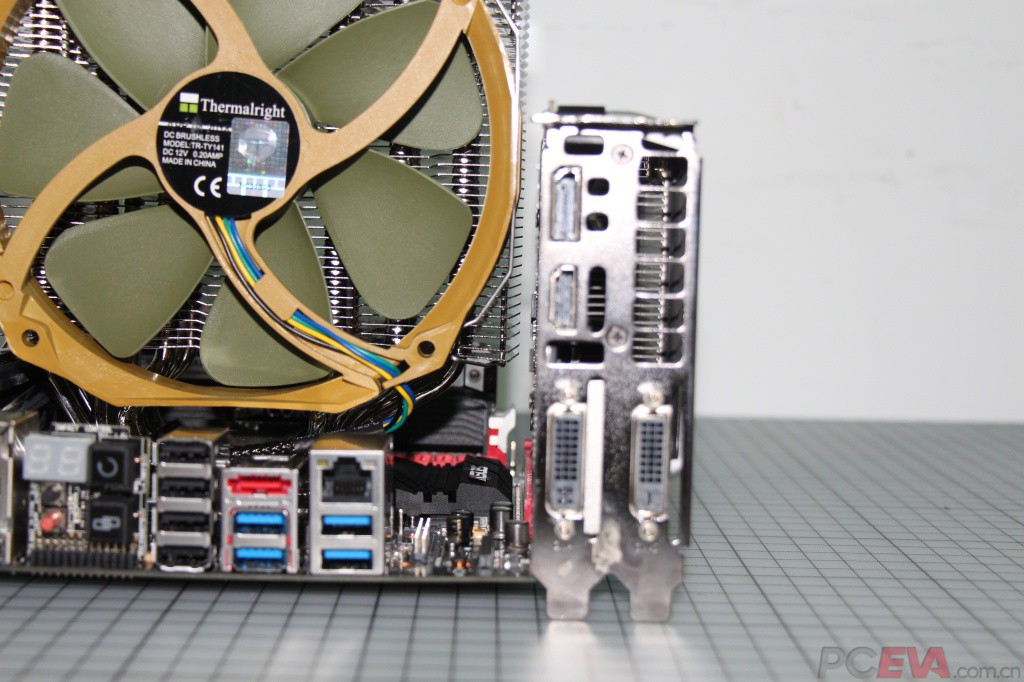

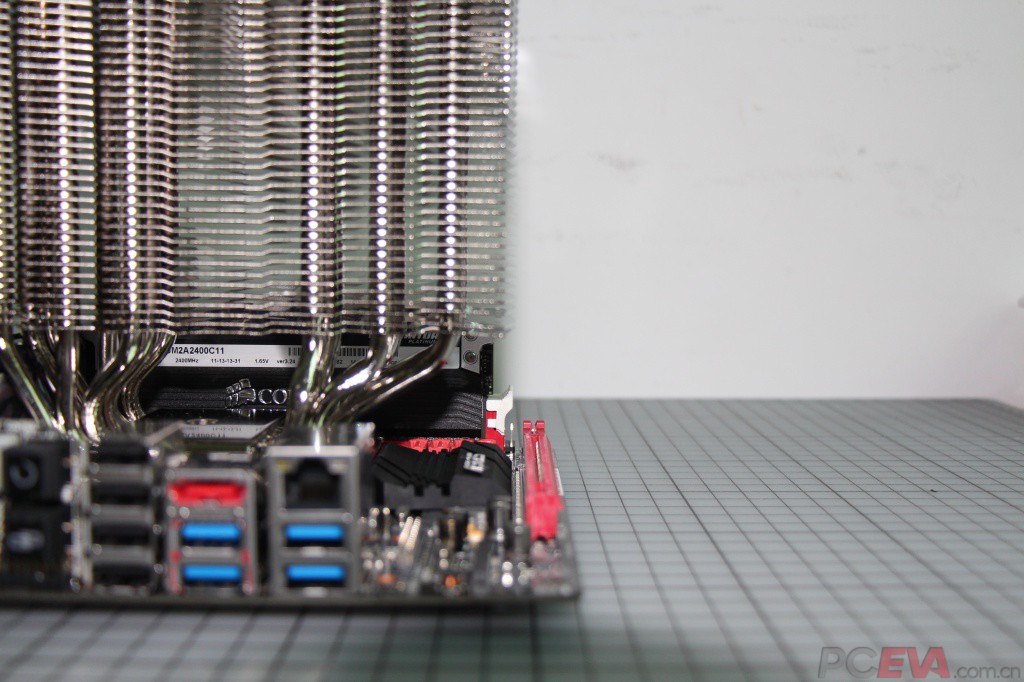

       一、ITX篇

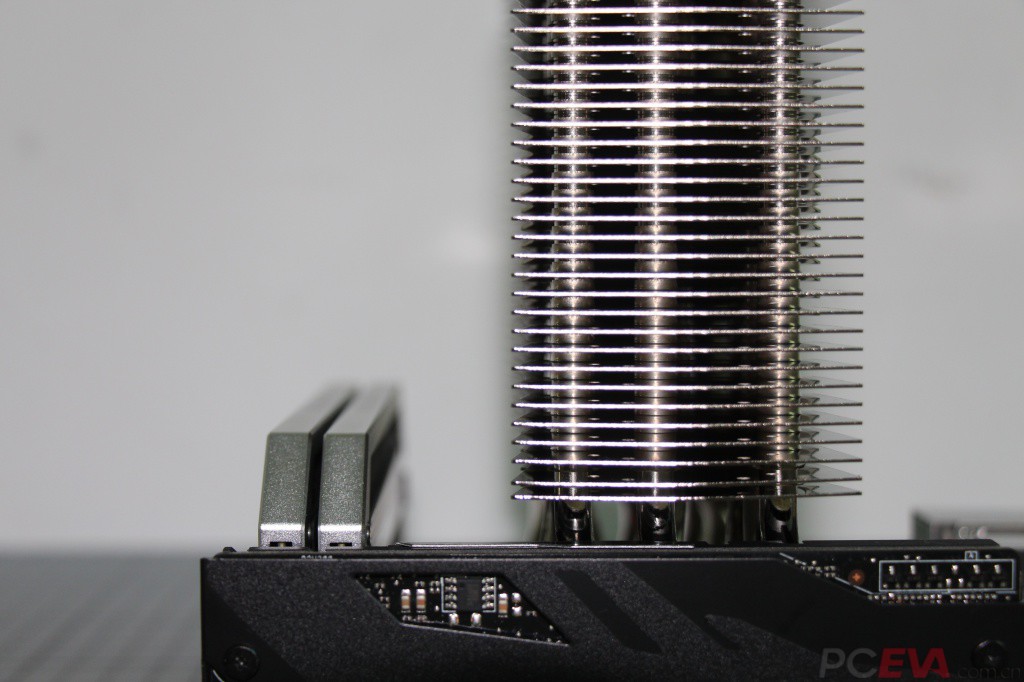

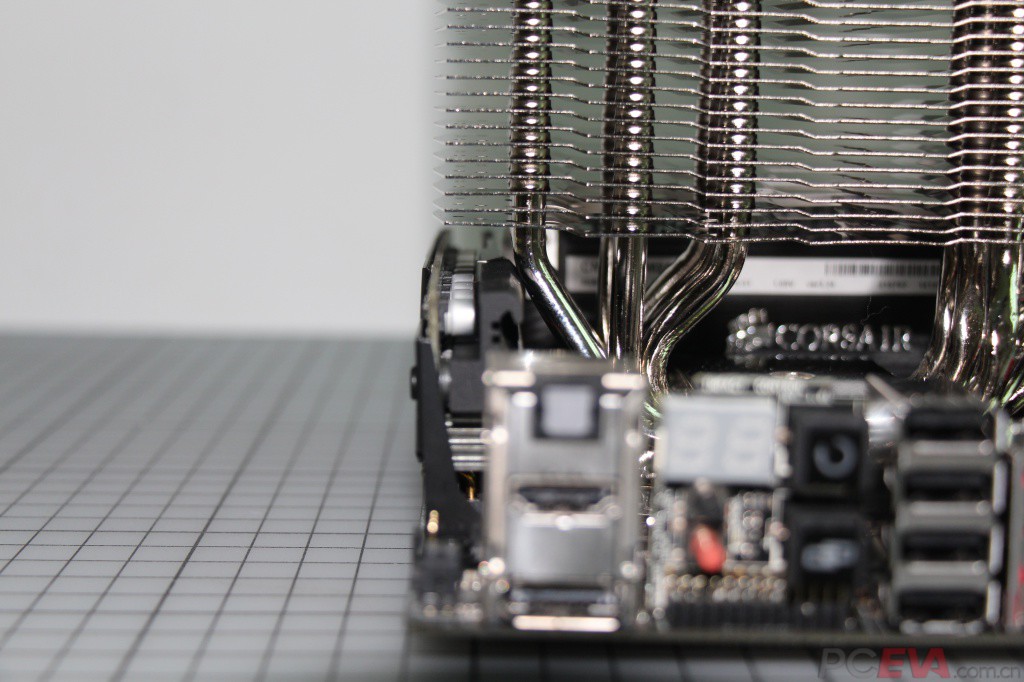

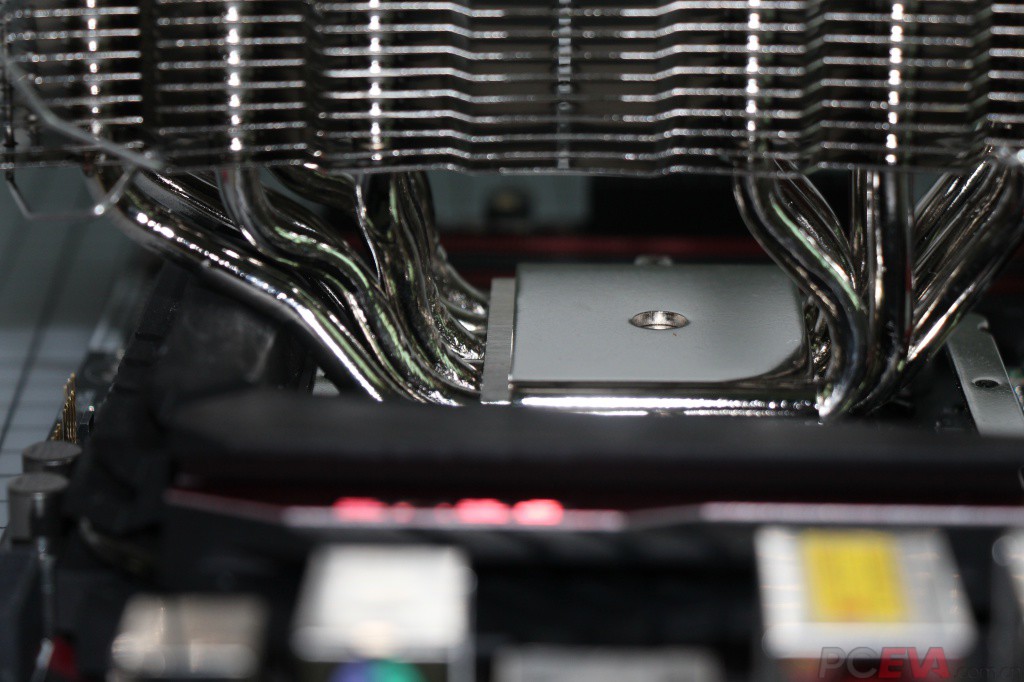

IMG_9036.jpg IMG_9038.jpg IMG_9039.jpg IMG_9041.jpg IMG_9044.jpg IMG_9051.jpg
测试结果:
1、散热器主体与主板未发生安装问题;
2、对显卡、后置风扇兼容没问题;
3、前置风扇用原配的厚扇子出现兼容性问题,换个薄扇或者内存可以解决。
注意:

      提醒各位,在上散热器主体于主板上之前,请务必把风扇扣具先上了!如上图,散热器主体两侧各有4个扣具孔位,主体外侧的2个孔位供螺丝孔两面非连体的风扇使用,内侧的2个孔位供螺丝孔两面连体的风扇使用,因为新版执政官附送风扇为非连体螺丝孔位,把风扇扣具上至外侧即可。

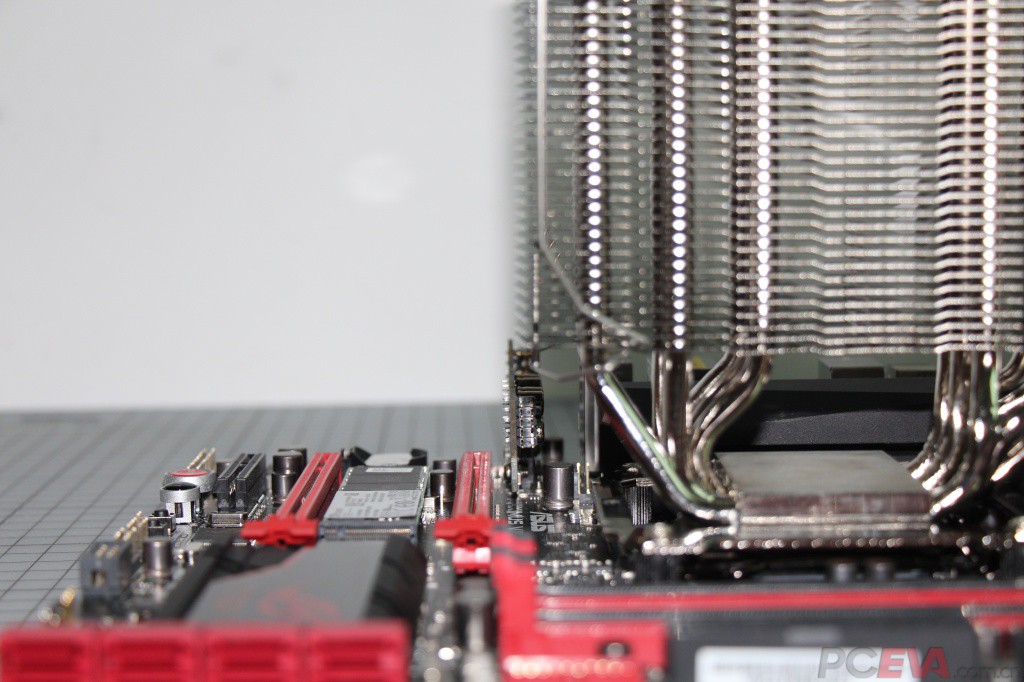

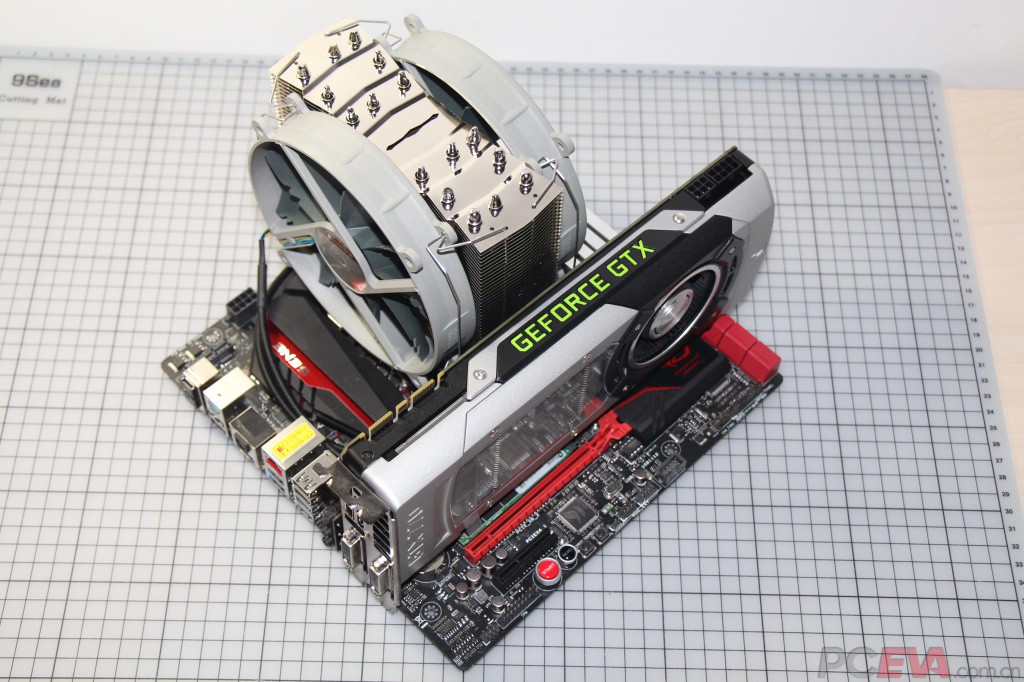

二、M-ATX篇

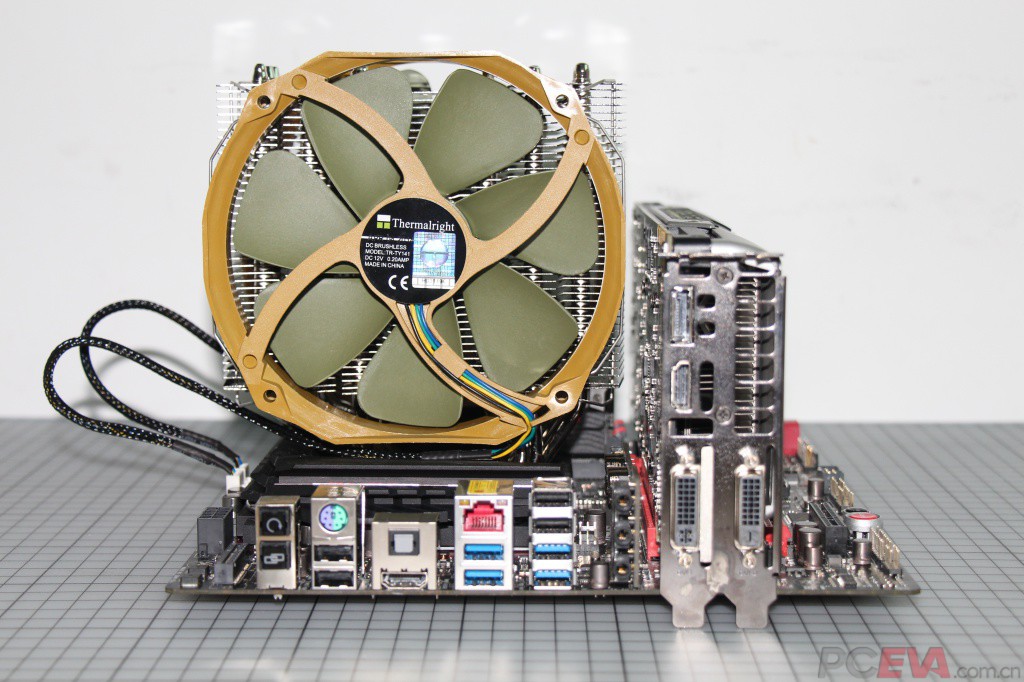

IMG_9056.jpg IMG_9058.jpg IMG_9059.jpg IMG_9062.jpg IMG_9071.jpg
测试结果:无兼容性问题。

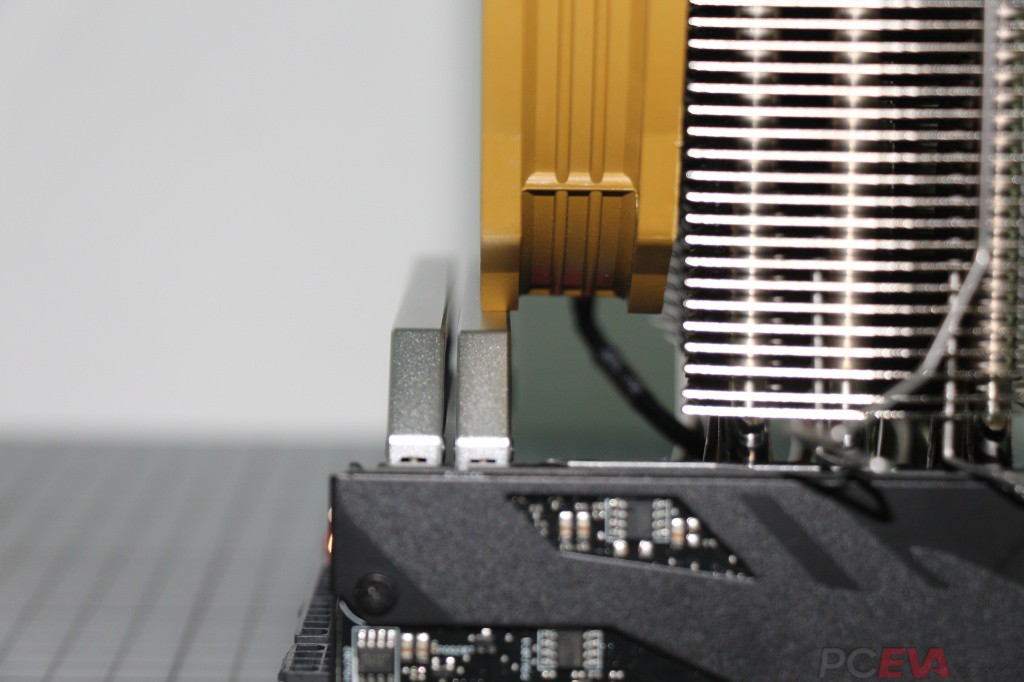

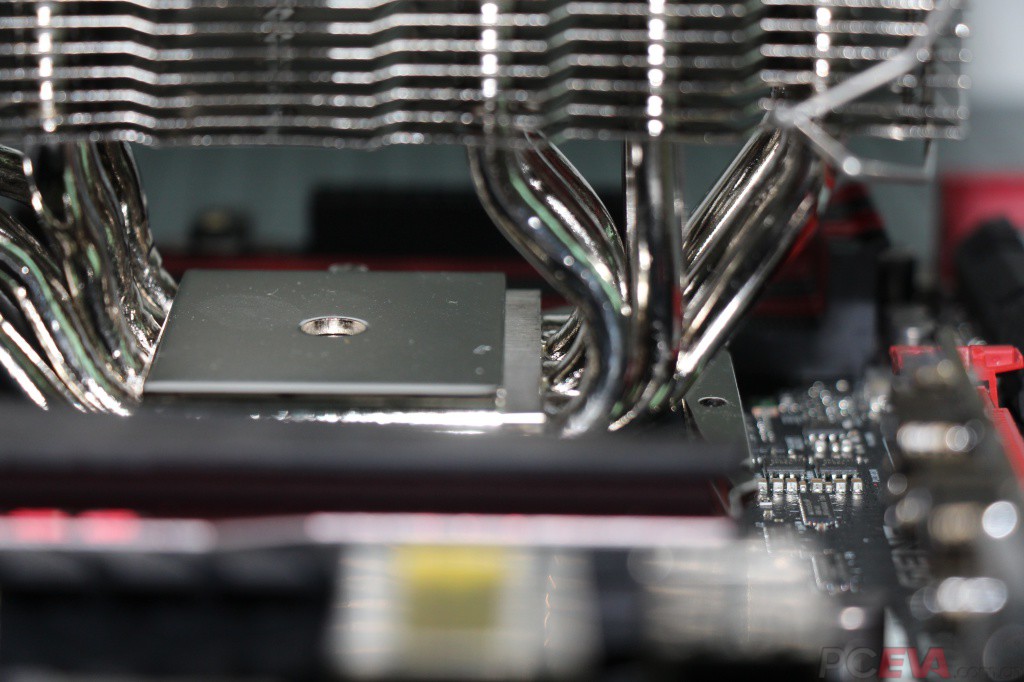

PS:利民这次在扣具上设计做了些许移动,为的就是解决一些拥有“XX之心”的显卡与散热器发生冲突,如果显卡后背突出较多,则可以将主体往偏离PCI-E的方向移动(第二、三图所示),以提高散热器与显卡厚背板的兼容性。
【性能测试】
测试方案:
方案一:执政官主体+利民原配风扇(单/双)
方案二:执政官主体+猫头鹰风扇(单/双)
方案三:银欣TD03+猫头鹰风扇(双)
测试方法及说明:

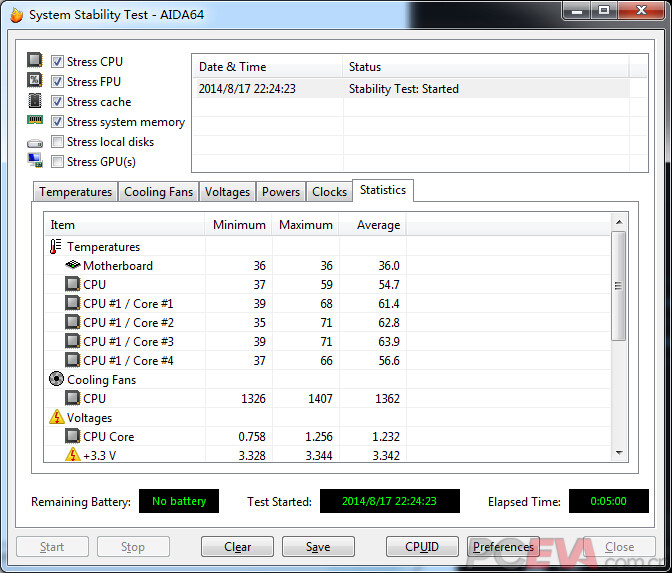

1、开放性条件下利用AIDA64运行满载测试,各类组合均测试5分钟,截图得平均温度,室温为30度。
2、利民原配风扇在华硕AI SUIT里面转速调整范围为600~1400转,因此测试以200转为一档(共测试5档)进行。
3、猫头鹰风扇可调整范围为600-1600转,因此测试以200转为一档(共测试6档)进行。
4、测试所用CPU为I5-4670k,自动睿频3.8G,没有进行OC。
5、因为手头上现成有银欣120厚排一体式水冷TD03,所以,拿来进行对比测试再方便不过了。
6、同时加入猫头鹰风扇的目的一是为了评价利民原配TY-141的实际效能,二是作为桥梁作用,提供相同的风扇环境,间接评价新版执政官的实际效能。
测试结果:
方案一(单扇)
1、将转速设置为600转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:60.9  67.4  68.0  68.9  62.7

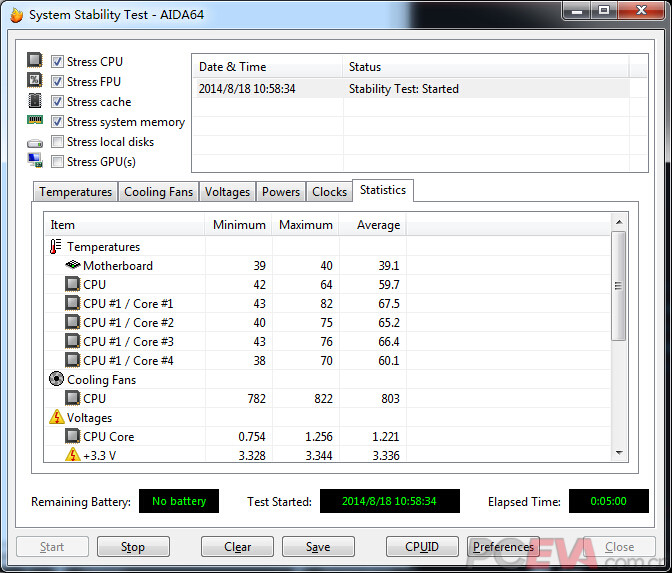

2、将转速设置为800转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:60.0  67.9  66.8  68.1  63.0

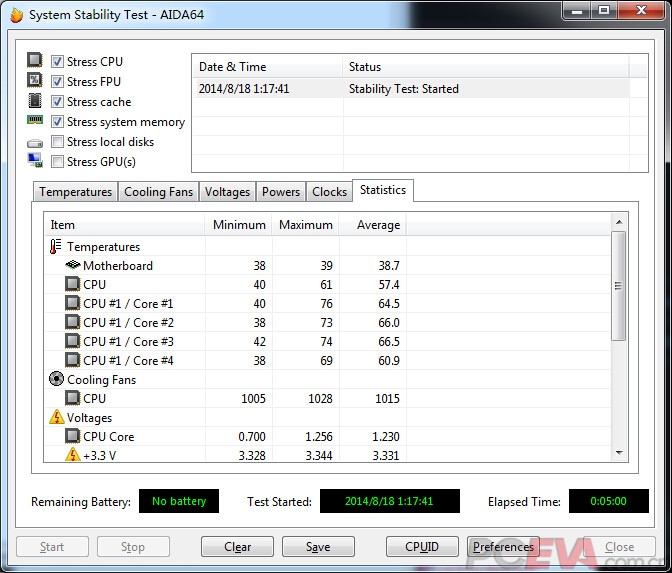

3、将转速设置为1000转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:57.4  64.5  66.0  66.5  60.9

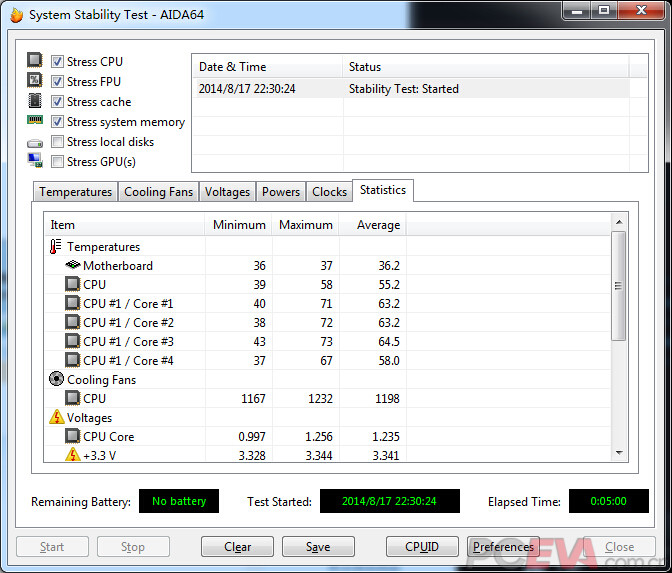

4、将转速设置为1200转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:56.4  63.2  63.4  65.8  58.5
5、将转速设置为最高时,满载5分钟后截图得cpu表面及4个核心平均温度分别为:56.1  63.4  62.1  64.6  58.1

600转.jpg 800转.jpg 1000转.jpg 1200转.jpg 1400转.jpg
方案一(双扇)

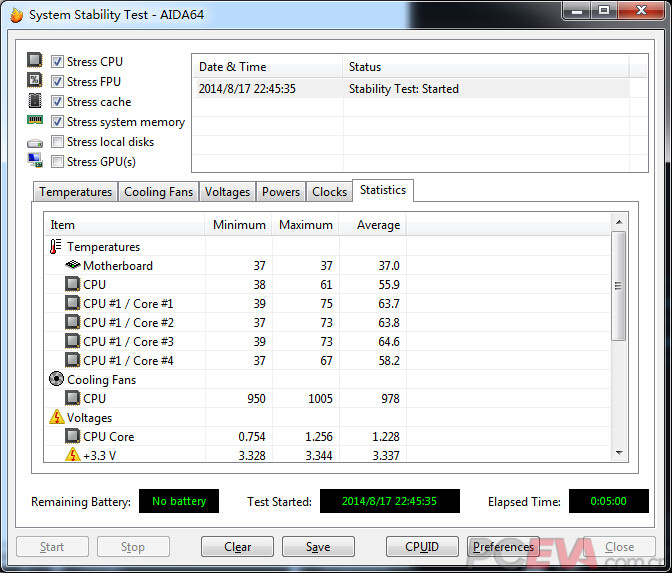

1、将转速设置为600转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:59.0  66.7  66.2  66.7  60.9
2、将转速设置为800转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:57.3  65.4  64.3  66.4  59.9
3、将转速设置为1000转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:55.8  63.1  63.2  64.9  58.6
4、将转速设置为1200转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:54.9  62.6  62.6  63.9  56.4
5、将转速设置为最高时,满载5分钟后截图得cpu表面及4个核心平均温度分别为:53.7  61.5  59.5  62.6  56.0

600转.jpg 800转.jpg 1000转.jpg 1200转.jpg 1400转.jpg
方案二(单扇)
1、将转速设置为600转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:61.6  68.1  69.5  70.3  64.4
2、将转速设置为800转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:58.9  66.6  66.0  68.0  61.0
3、将转速设置为1000转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:56  62.3  63.7  64.7  58.7
4、将转速设置为1200转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:55.7  62.0  62.4  64.2  58.1
5、将转速设置为1400转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:55.0  62.2  60.6  63.5  56.7

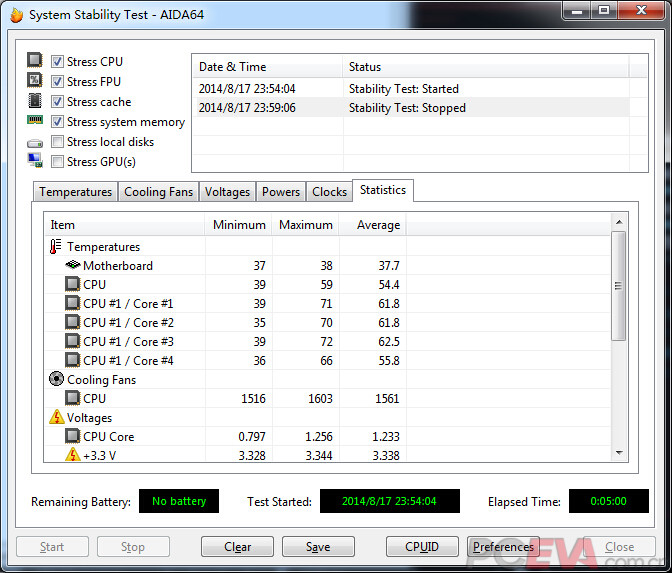

6、将转速设置为最高时,满载5分钟后截图得cpu表面及4个核心平均温度分别为:54.4  61.8  61.8  62.5  55.8

600转.jpg 800转.jpg 1000转.jpg 1200转.jpg 1400转.jpg 1600转.jpg
方案二(双扇)
1、将转速设置为600转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:59.7  65.9  66.5  67.9  62.2
2、将转速设置为800转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:57.1  64.4  64.8  65.5  59.5
3、将转速设置为1000转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:55.9  63.7  63.8  64.6  58.2
4、将转速设置为1200转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:55.2  63.2  63.2  64.5  58.0
5、将转速设置为1400转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:54.7  61.4  62.8  63.9  56.6
6、将转速设置为最高时,满载5分钟后截图得cpu表面及4个核心平均温度分别为:53.9  60.6  60.6  61.5  56.1

600转.jpg 800转.jpg 1000转.jpg 1200转.jpg 1400转.jpg 1600转.jpg
方案三(双扇)
1、将转速设置为600转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:61.3  70.6  67.9  68.5  62.4
2、将转速设置为800转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:59.7  67.5  65.2  66.4  60.1
3、将转速设置为1000转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:57.9  66.4  63.9  65.0  58.6
4、将转速设置为1200转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:56.1  63.5  62.2  62.4  57.1
5、将转速设置为1400转恒定,满载5分钟后截图得cpu表面及4个核心平均温度分别为:55.6  63.0  61.0  62.1  56.2
6、将转速设置为最高时,满载5分钟后截图得cpu表面及4个核心平均温度分别为:54.3  62.0  59.6  61.6  54.4

600转.jpg 800转.jpg 1000转.jpg 1200转.jpg 1400转.jpg 1600转.jpg

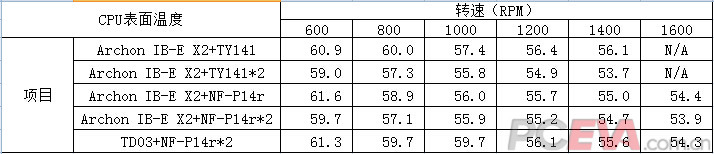

评测结果汇总:
个人总结:
       1、关于散热效能比较。拥有8*6mm热管并优化设计后的利民新版执政官可以毫无悬念地跻身顶级风冷行列,在同等转速下,其散热能力全面超越拥有120厚冷排的TD03(CHH已经有做关于TD03与其他风冷旗舰产品的比较评测,具体结果可以参考)。
       2、关于风扇效能比较。拥有更高转速、各项标称指标全面领先的猫头鹰新款风扇NF-P14r却在满载测试中却败给了利民TY-141,这究竟是个体发生的意外还是真实反映,有机会再作详细的研究测试。

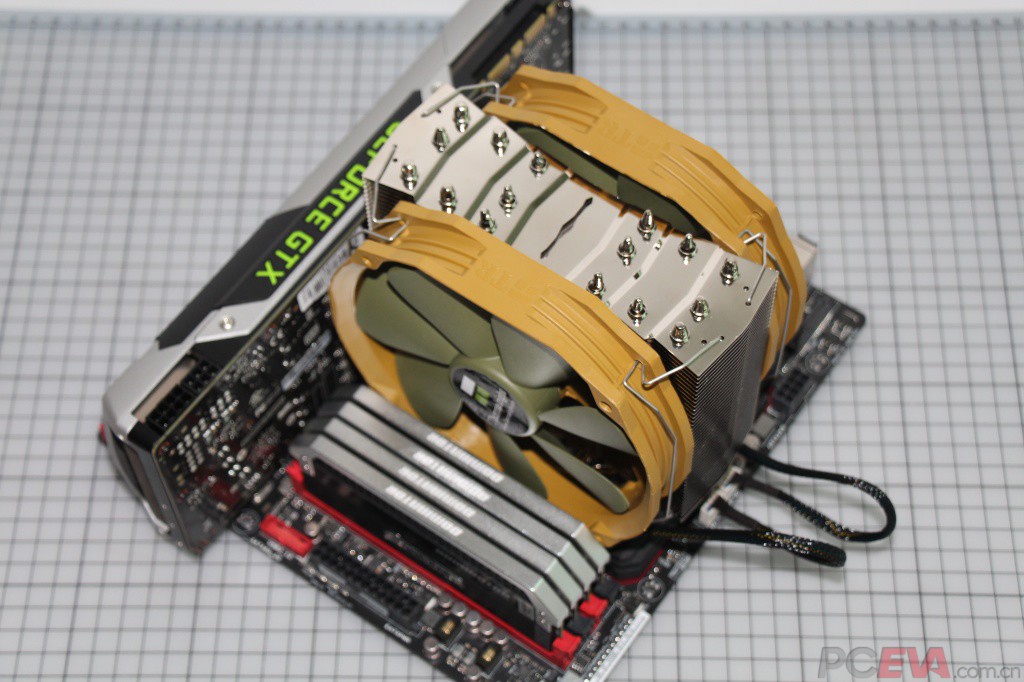

       3、关于风扇数量选择。毫无疑问,使用双扇是最有效降低噪音及提高散热能力的。我们要认识到,在一般环境下,一个满转速的风扇所发出的噪音,是会比两个甚至更多个半速运转的同款风扇噪音大的,这在实际使用中,相信大家也有体会。因此,让双风扇挂在执政官两侧,把风扇转速控制在恰当范围,是我们不用过多迟疑的选择和做法。

评分

参与人数 2活跃度 +101 收起 理由
安安 + 1 很给力!
rnxind + 100 很给力!

查看全部评分

woyaoxiayi 发表于 2014-8-20 09:07 | 显示全部楼层
不错,优势明显
边际风雨 发表于 2014-8-20 10:58 | 显示全部楼层
看上去不错 多少米
linkak 发表于 2014-8-20 12:05 | 显示全部楼层
扣具又换回SB-E那种了。
realj301  楼主| 发表于 2014-8-20 12:13 | 显示全部楼层
woyaoxiayi 发表于 2014-8-20 09:07
不错,优势明显

单塔来说,效能还是非常不错的
hgy9 发表于 2014-8-20 13:01 | 显示全部楼层
期待超频测试。。。
yang448min 发表于 2014-8-20 13:48 | 显示全部楼层
测试很辛苦,但是我直接拉到最底看下总结嘿嘿,另外价格估计也是300多啊,
韩柏8250 发表于 2014-8-20 18:07 | 显示全部楼层
不太喜欢歪脖子设计……扣具的固定貌似还是没有用弹簧螺丝?另外,应该在封闭机箱环境测试,LinX也不妨跑跑(内存选所有),以更让人信服
still_doll 发表于 2014-8-20 19:57 | 显示全部楼层
这个设计好..
我就是老款的执政官...和显卡冲突啊..都不敢弄带背板的卡
pyb198612 发表于 2014-8-20 20:05 | 显示全部楼层
扣具差了点~~差评~
风车车 发表于 2014-8-20 20:22 | 显示全部楼层
AIDA  敢单选第二项拷机来张图么?  哇哈哈
realj301  楼主| 发表于 2014-8-20 20:59 | 显示全部楼层
韩柏8250 发表于 2014-8-20 18:07
不太喜欢歪脖子设计……扣具的固定貌似还是没有用弹簧螺丝?另外,应该在封闭机箱环境测试,LinX也不妨跑跑 ...

其实我也考虑过在封闭环境中测试,单你想想,封闭环境千差万别,单纯在我的封闭环境测试出来的结果更加没有参考意义,最后我决定还是用一个最“公平”的方式:开放式进行测试,这样出来的结果大家都可以根据自身的封闭条件进行参考。
我想,这也是大多数散热器评测都是采用开放式进行的主要原因。
realj301  楼主| 发表于 2014-8-20 20:59 | 显示全部楼层
风车车 发表于 2014-8-20 20:22
AIDA  敢单选第二项拷机来张图么?  哇哈哈

选这个温度会高10来度,问题是,这个意义何在?
realj301  楼主| 发表于 2014-8-20 21:00 | 显示全部楼层
pyb198612 发表于 2014-8-20 20:05
扣具差了点~~差评~

扣具确实设计有待改进,个人觉得利民的扣具设计跟不上他主体设计,哈哈
wangyvewzy 发表于 2014-8-20 21:11 | 显示全部楼层
虽然热管数量看着就想让人流口水,可是,这也太密了,要两个风扇才吹得透,而且稍微高端点的底座都有均热板。酷冷V8看着就很好。唯一的优势个头因为上了双扇也不突出
cio 发表于 2014-8-20 21:47 | 显示全部楼层
散热器主体重量:750g, 附赠风扇重量:175g

这个重量吓死人啊
韩柏8250 发表于 2014-8-20 22:22 | 显示全部楼层
cio 发表于 2014-8-20 21:47
散热器主体重量:750g, 附赠风扇重量:175g

这个重量吓死人啊

这个重量中等,你看看猫头鹰D14、D15就知道什么叫巨无霸了
风车车 发表于 2014-8-20 22:22 | 显示全部楼层
realj301 发表于 2014-8-20 20:59
选这个温度会高10来度,问题是,这个意义何在?

单选第二项,就显得没那么牛b了呗。哈哈哈。。。。。而且还没超频。。。。。。。。
韩柏8250 发表于 2014-8-20 22:25 | 显示全部楼层
风车车 发表于 2014-8-20 22:22
单选第二项,就显得没那么牛b了呗。哈哈哈。。。。。而且还没超频。。。。。。。。
...

不知这个和LinX 0.6.5(内存选所有)相比,谁的测试压力更大,呵呵
你好呵呵 发表于 2014-8-20 23:09 | 显示全部楼层
给这个这么骚的散热器跪了
