把“歪脖子”设计进行到底 猫头鹰NH-C14S评测

[复制链接]
橙黄鼠标 发表于 2015-7-3 22:55 | 显示全部楼层 |阅读模式
点击数:15221|回复数:14
本帖最后由 橙黄鼠标 于 2015-7-3 23:11 编辑

前言
NH-C14S和NH-D15S都是在今年台北国际电脑展上同时发布的两款产品,主打兼容性。NH-C14S依然沿用了NH-C14的“C”型结构设计,但类似于NH-D15S一样,增加了非对称结构设计,并且只配备了单风扇设计,提高了对uATX和ATX主板的PCI-E插槽以及内存插槽的兼容性。

概览

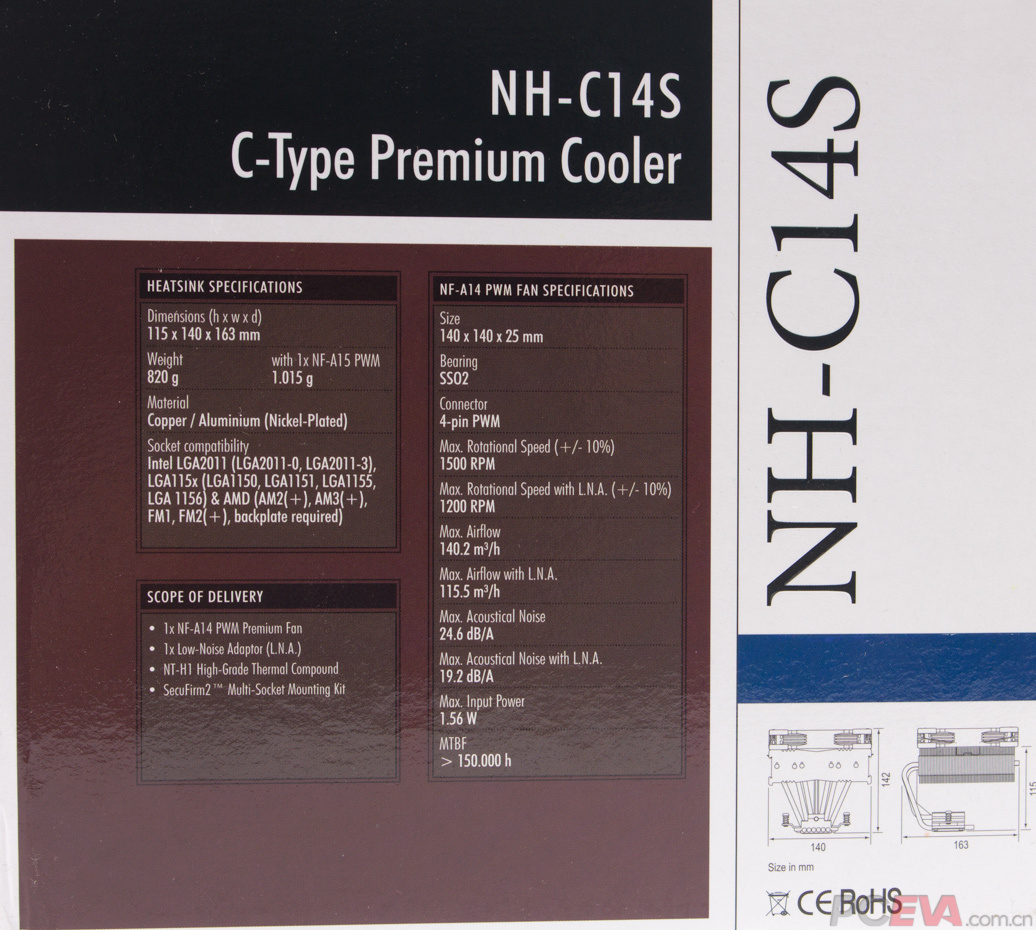

NH-C14S基本规格
尺寸(不带风扇):115mm(高)*140mm(宽)*163mm(深)
尺寸(带风扇):115/142mm(风扇置于鳍片下方/上方)*140mm*163mm
重量:1015g/820g(包含/不包含风扇)
热管:6*6mm
底座工艺:铣底
鳍片厚度:0.4mm
鳍片与热管连接方式:回流焊
质保时间:6年

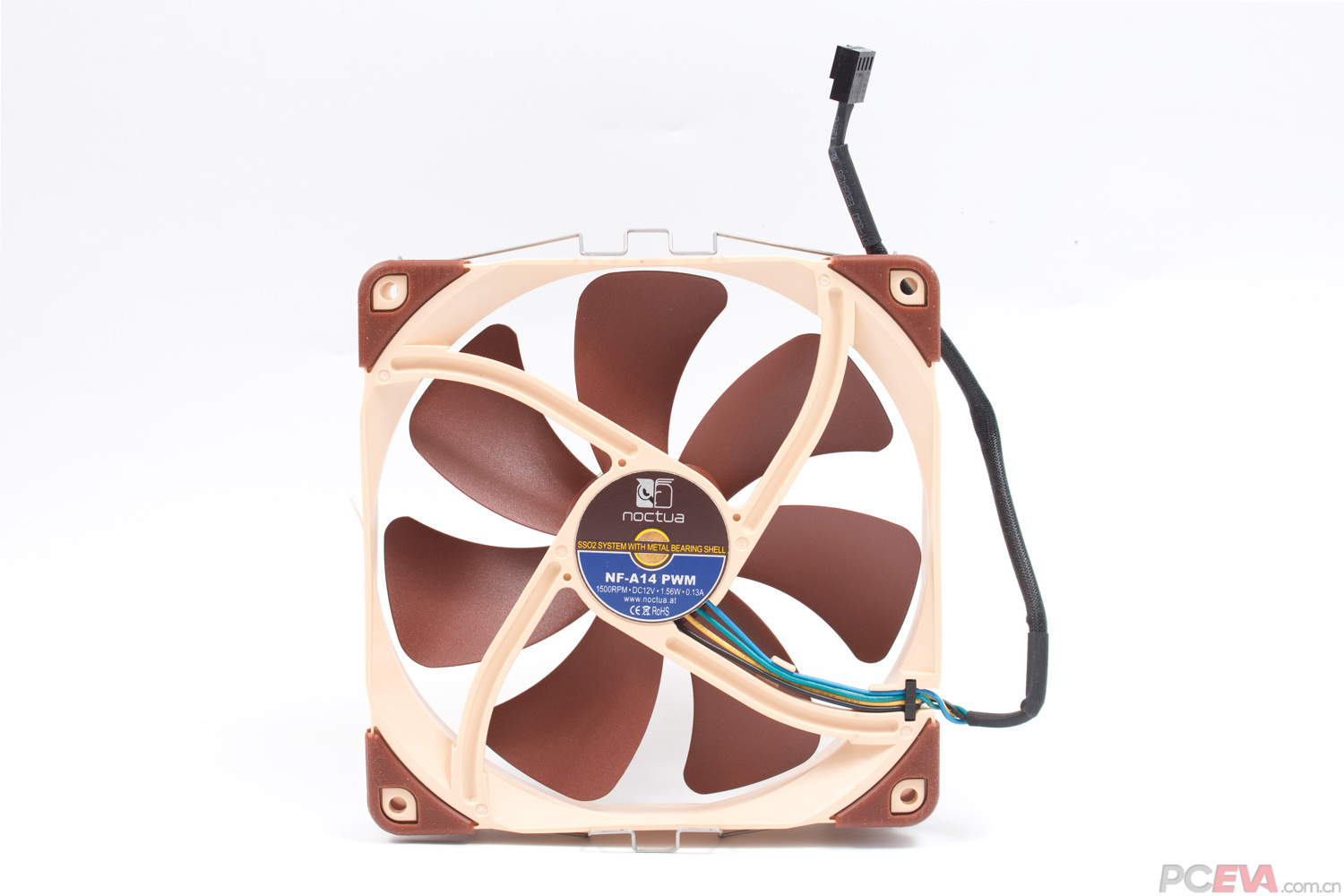

NH-C14S标配一个NF-A14 PWM风扇,最大转速1500RPM,最大功率=12V*0.13A=1.56W。

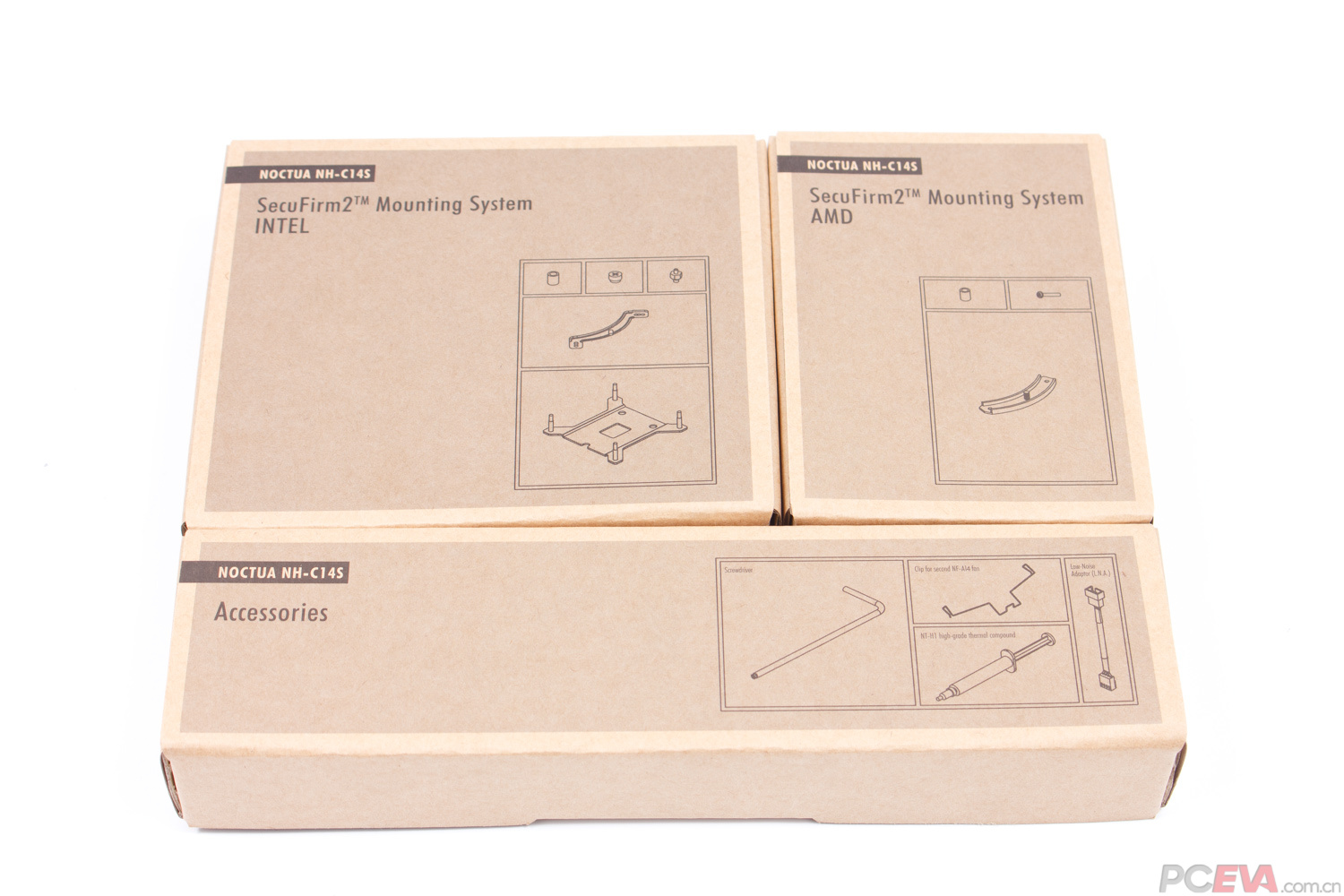

附件一览。

细节介绍

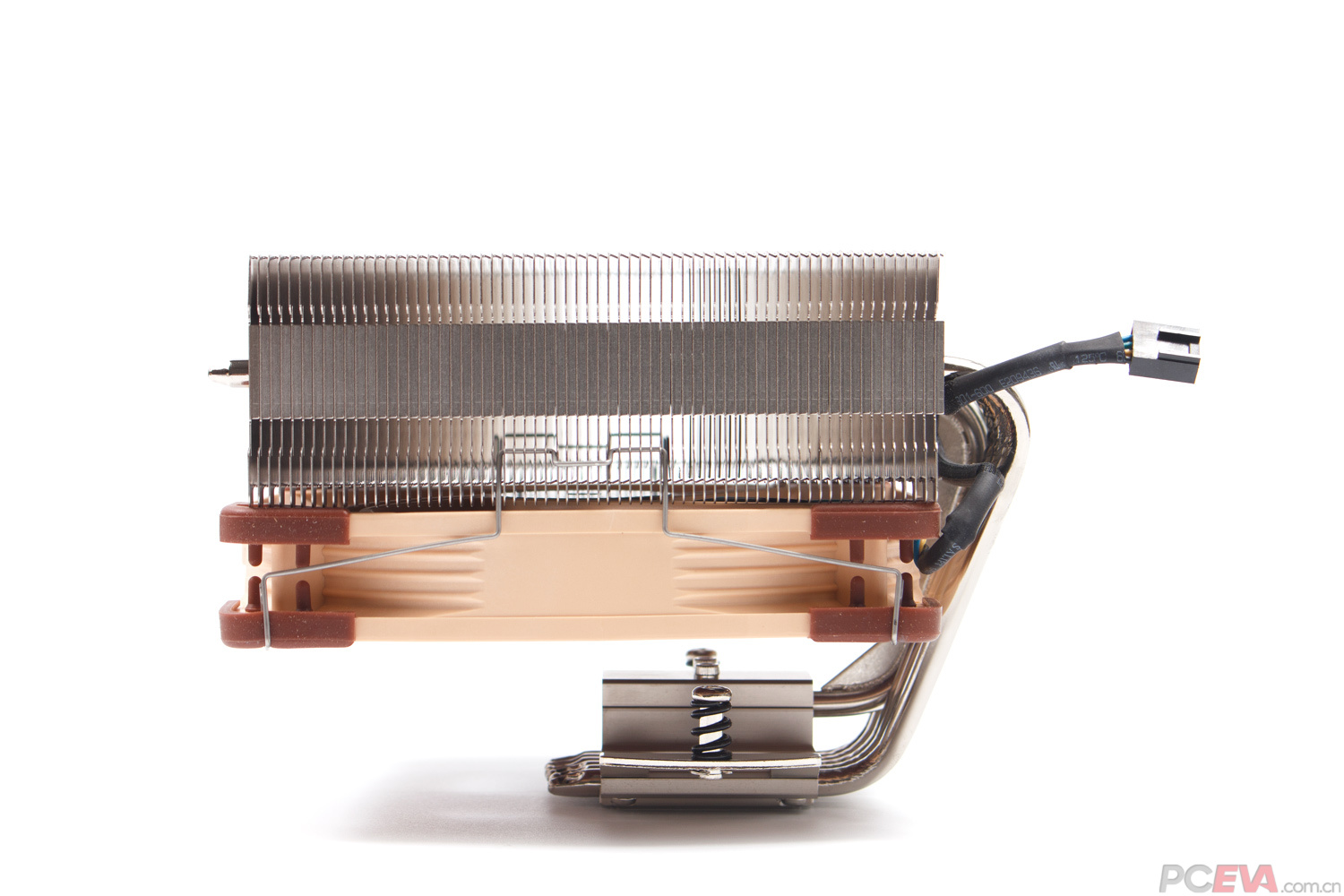

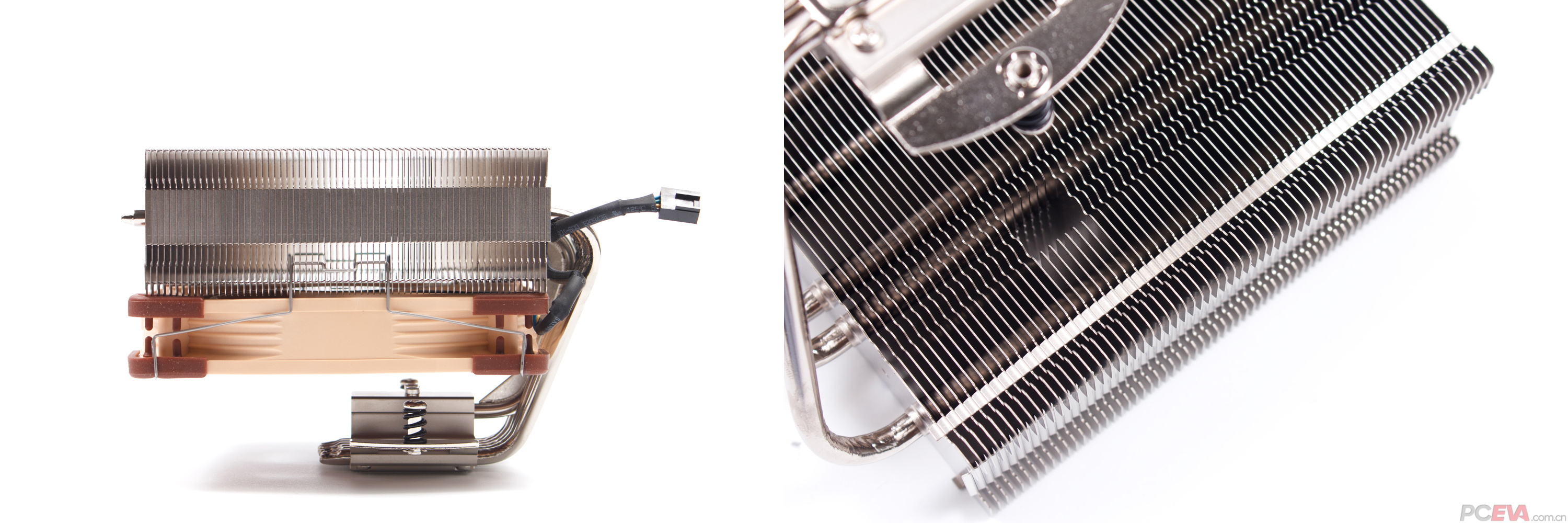

沿用NH-C14的“C”型下压式结构设计,相对于塔式散热,下压式结构更能照顾内存和供电的散热。NH-C14S标配一个NF-A14 PWM风扇,可以选择把风扇置于鳍片上边或下边,以提高对内存或机箱的兼容性。

左右两侧各有一排折Fin,上下两面各有两排折Fin,可提高散热器稳固性。

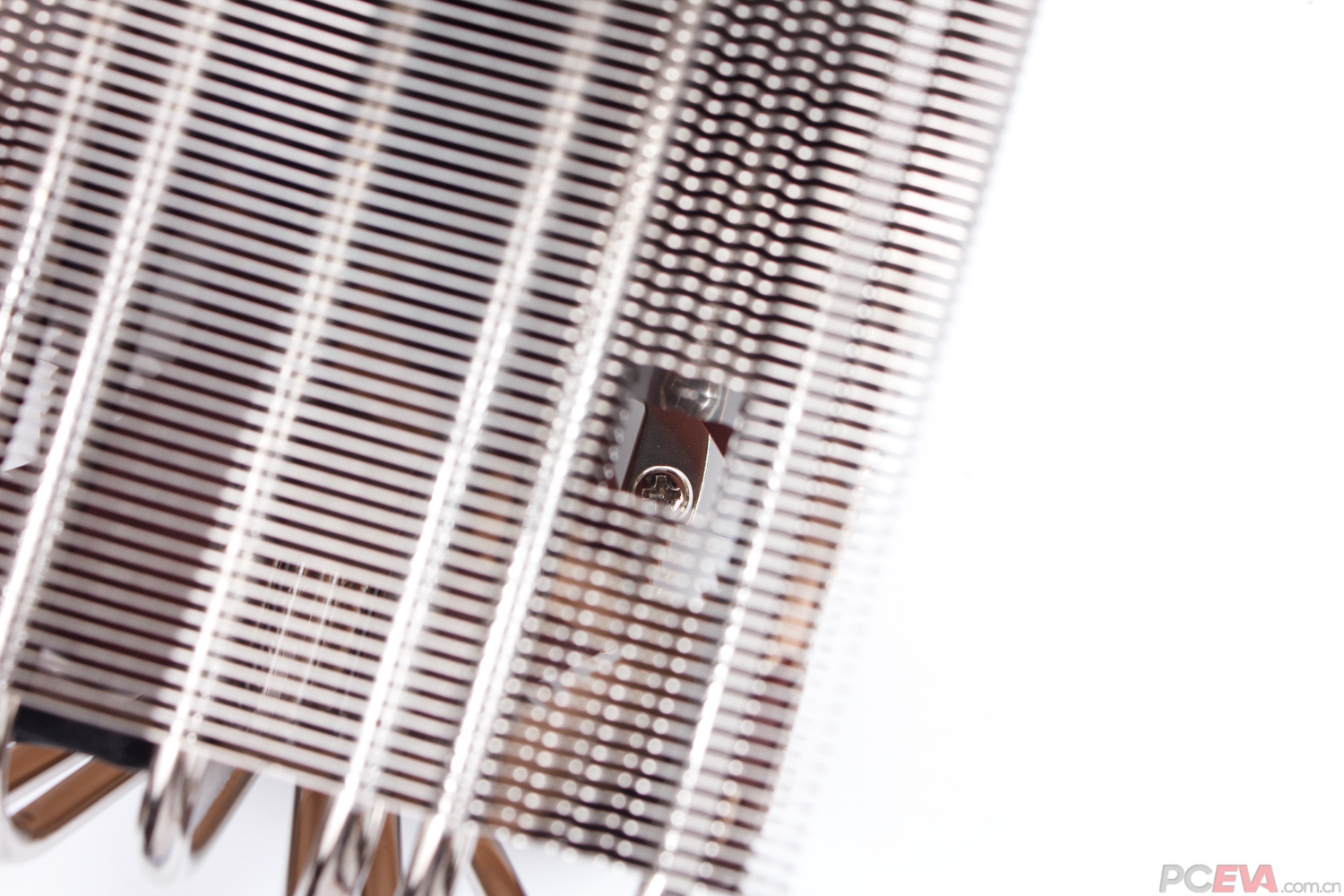

在鳍片中央两侧有两个开孔是为了安装散热器而设计,可以使用配件中的转九十度螺丝刀来安装散热器。

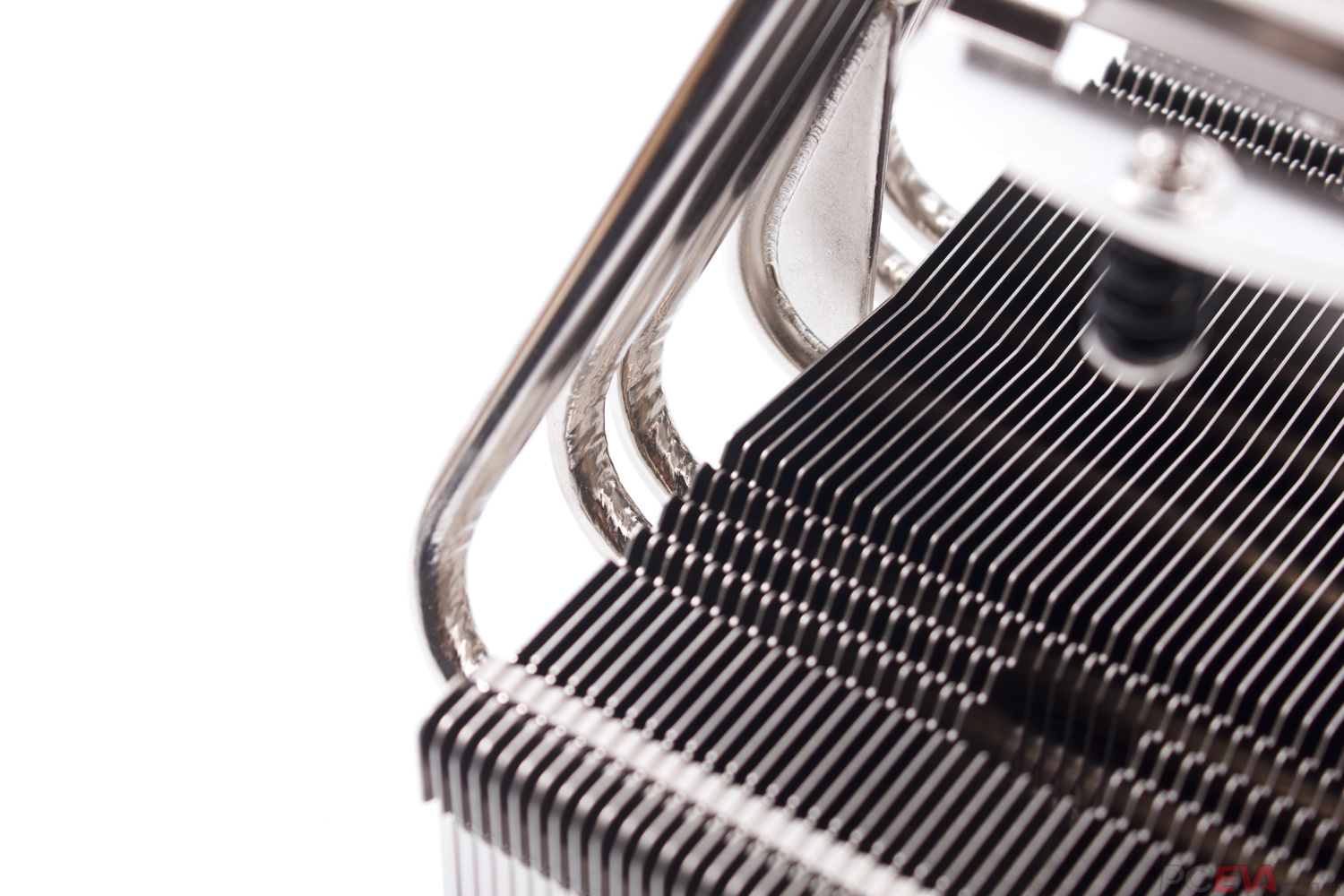

依然采用回流焊工艺来进行热管与鳍片之间的焊接。

热管皱褶处理良好。

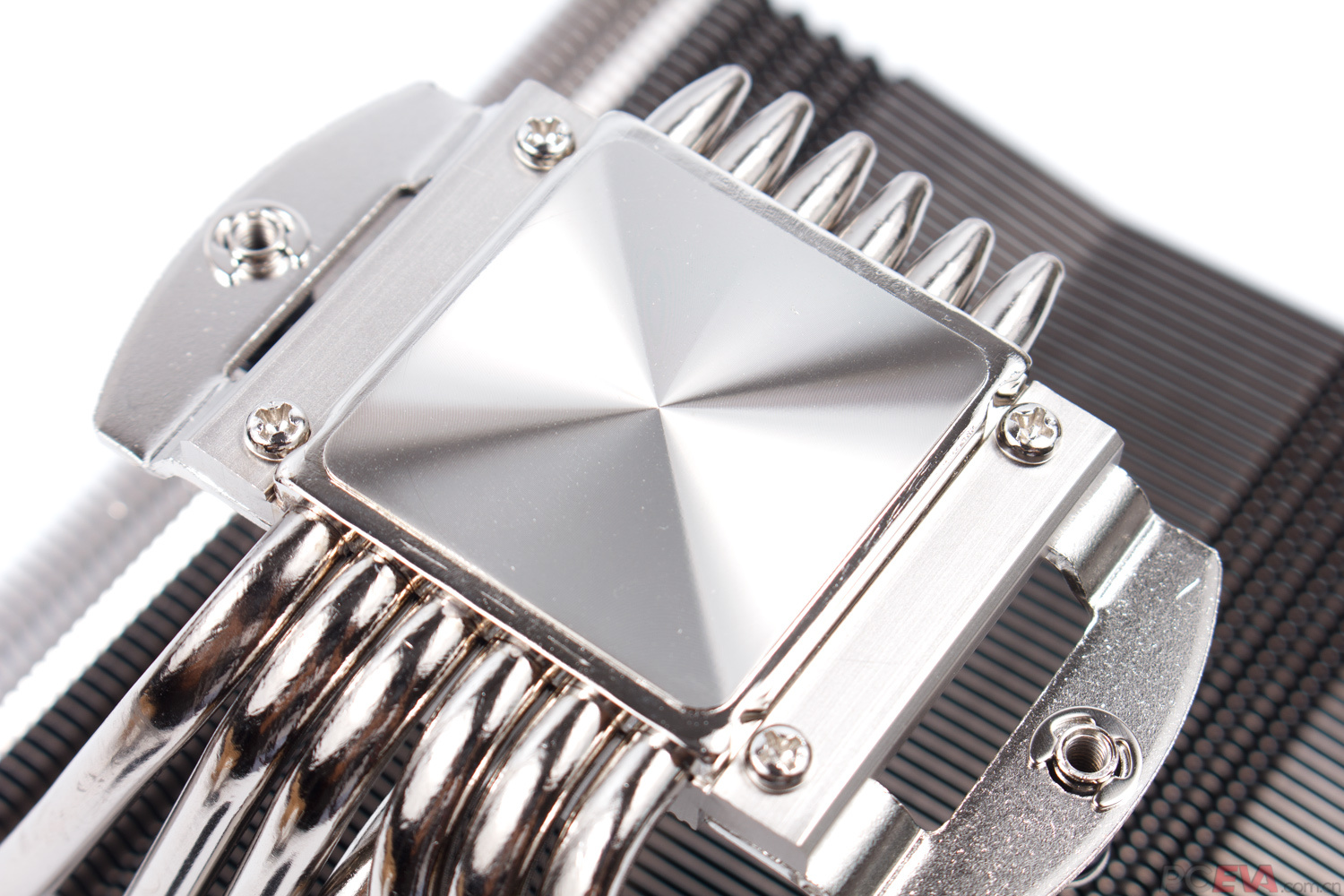

采用铣底工艺打磨的铜底镀镍底座。

安装方式介绍与兼容性测试
NH-C14S的扣具安装方式与NH-D15S基本一样,具体安装教程可以点击这里了解详情。

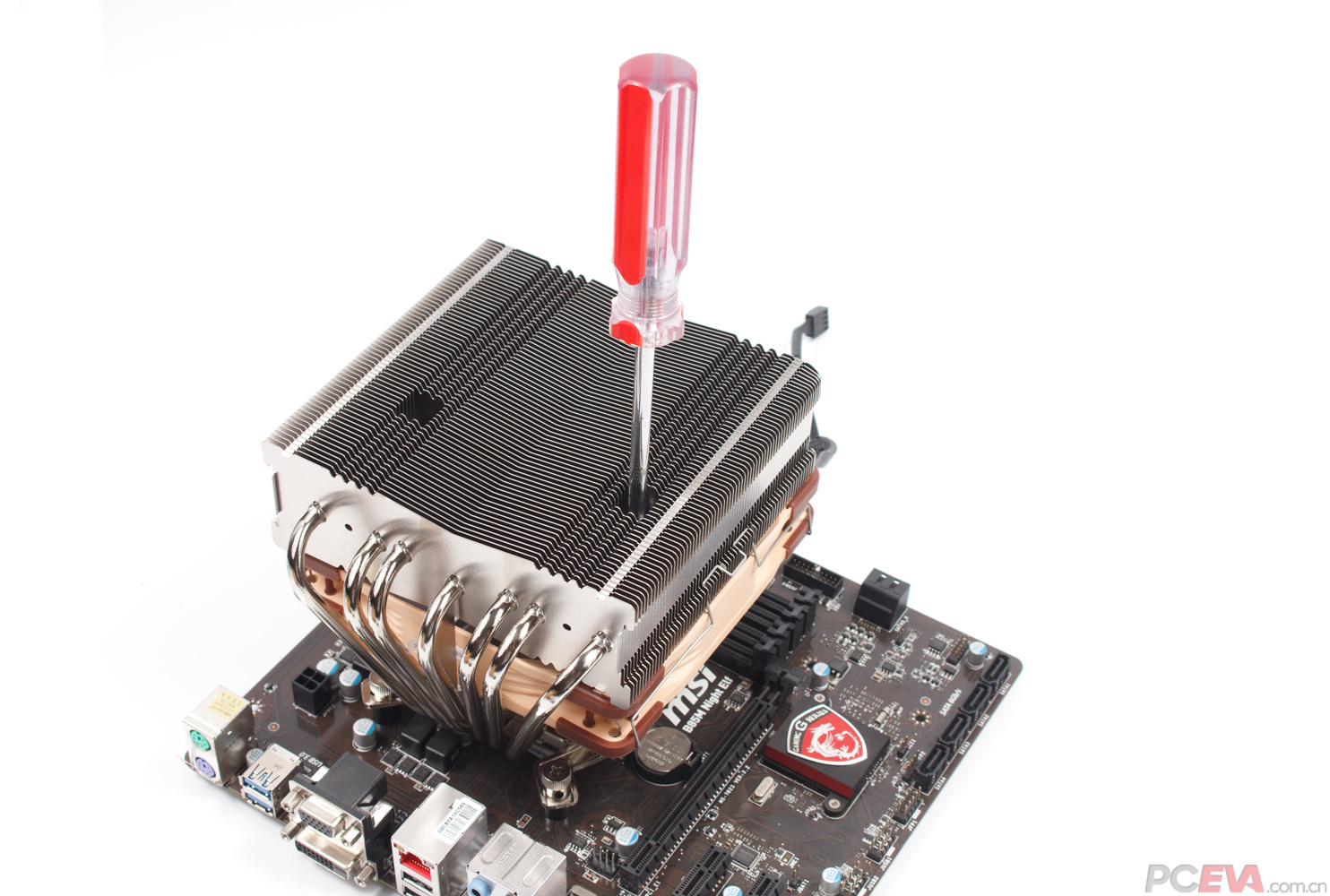

唯一不一样的地方就是在拧螺丝时,NH-C14S可以通过鳍片上的开孔来进行操作,无需拆卸风扇。

兼容性测试
首先是M-ATX主板,测试主板依然使用微星B85M Night Elf。

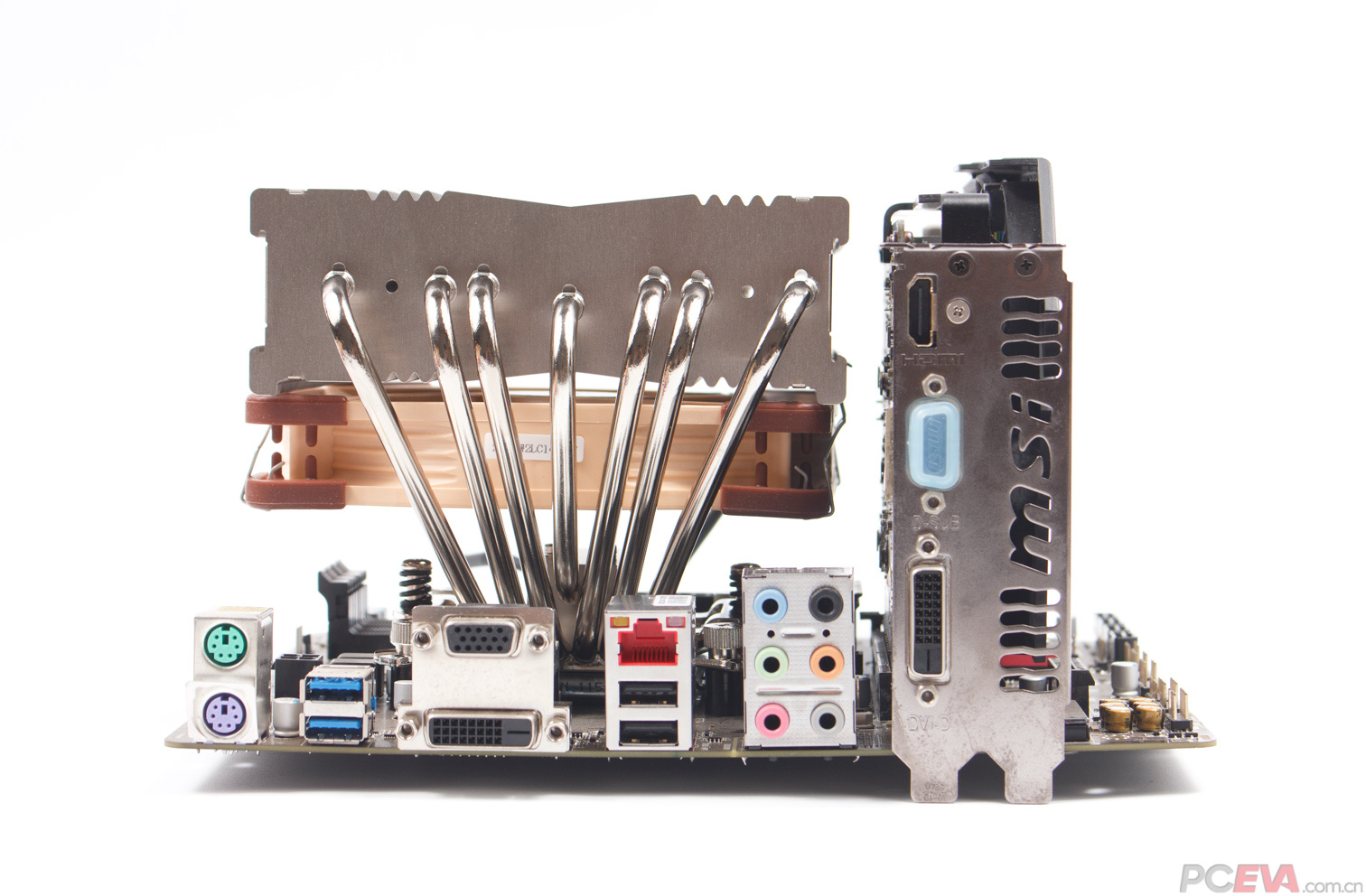

在B85M Night Elf主板上安装NH-C14S可以完全兼容独立显卡。

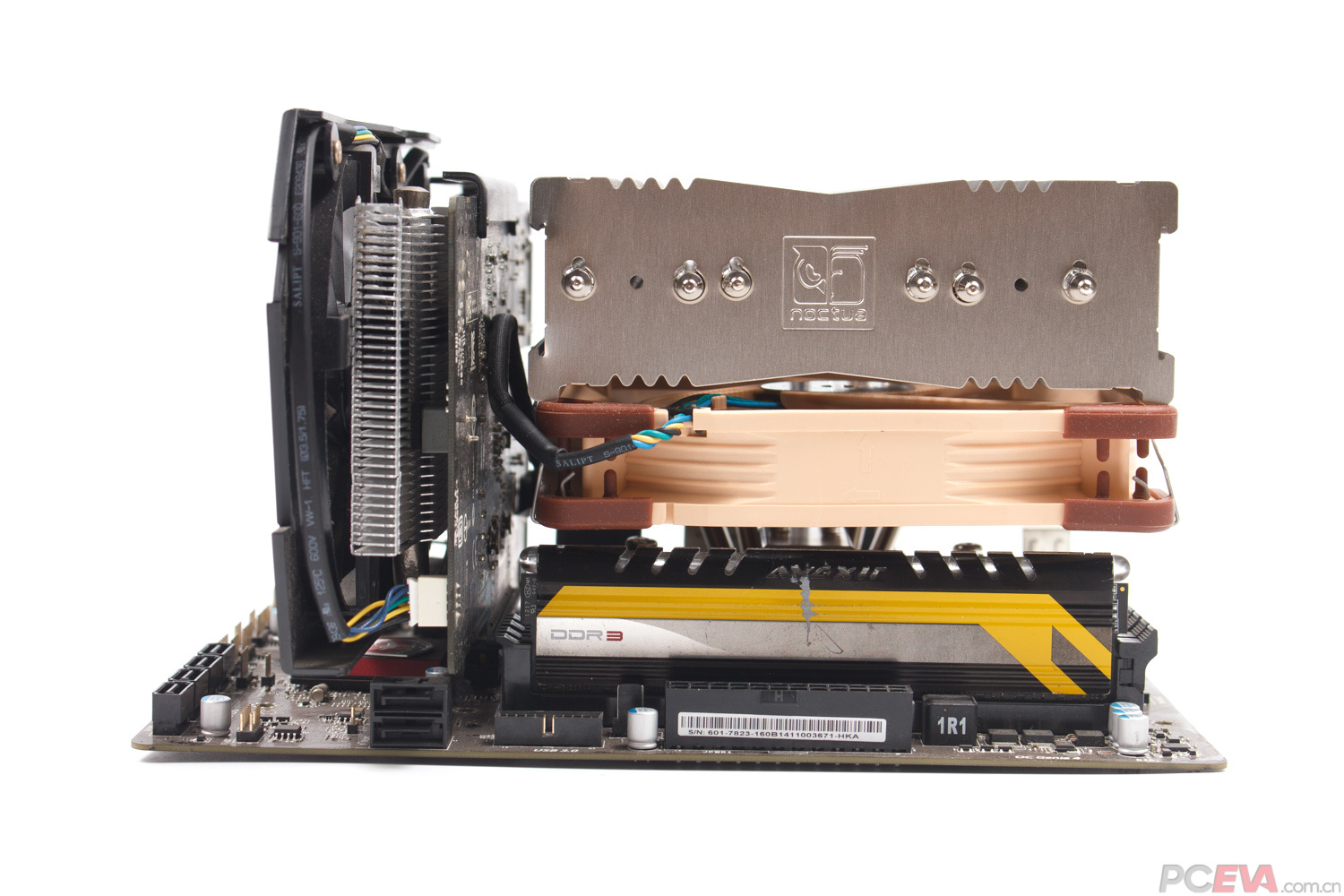

NH-C14S因为是“C”型下压式结构,所以对于内存的兼容性是可以根据风扇的位置调整的,当风扇置于鳍片之下时,可以兼容一般的带马甲内存,但不能兼容梳子流高马甲内存。

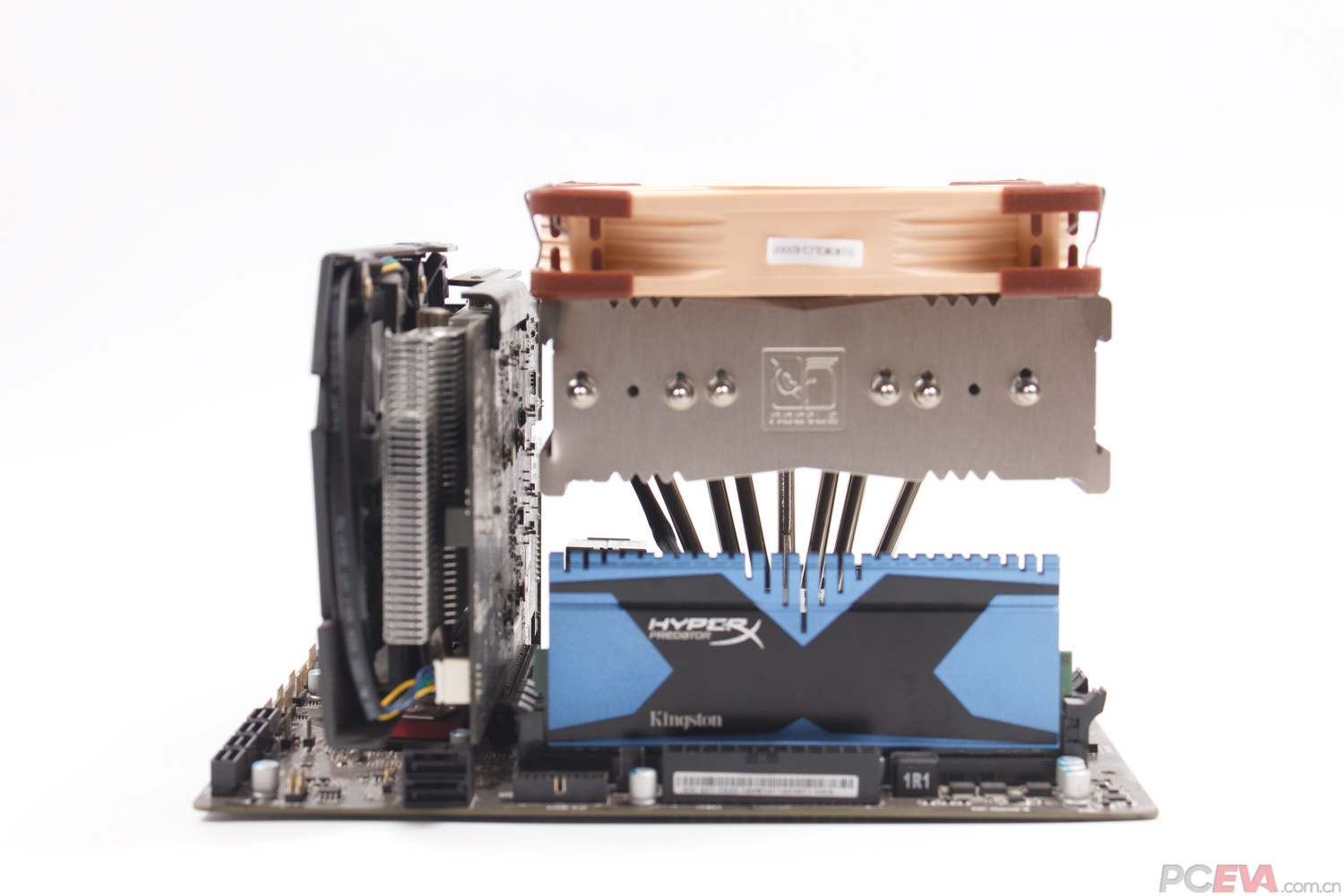

而当风扇置于鳍片之上时,可以兼容梳子流高马甲内存,但散热器高度会从115mm提高至142mm。

然后是ITX主板,测试主板使用技嘉Z77N-WIFI主板,这是一张公板板型的ITX主板。

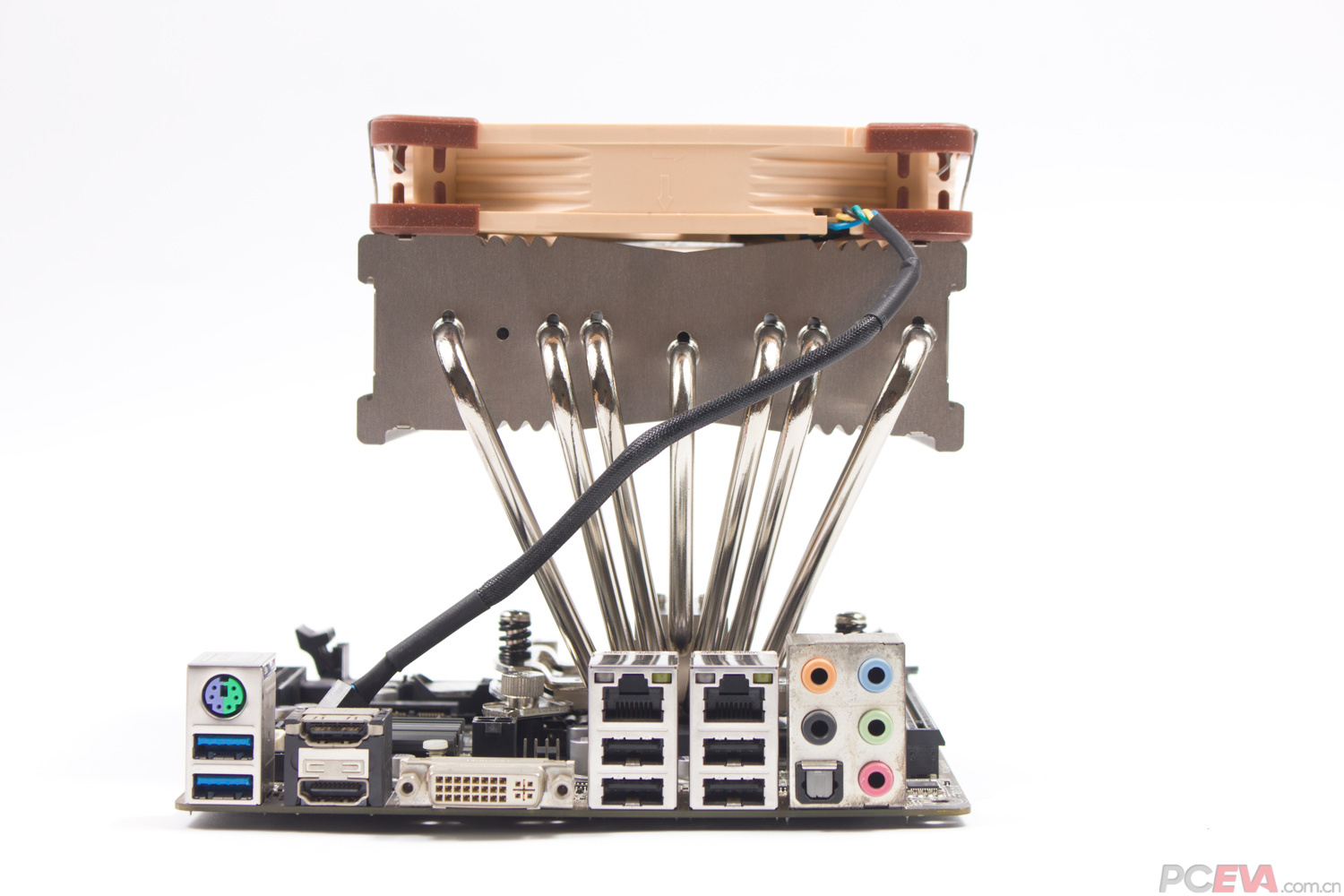

从图中可以看到,在Z77N-WIFI主板上安装NH-C14S并不能兼容独立显卡,还会挡住显卡插槽,但依然可以兼容马甲条内存。

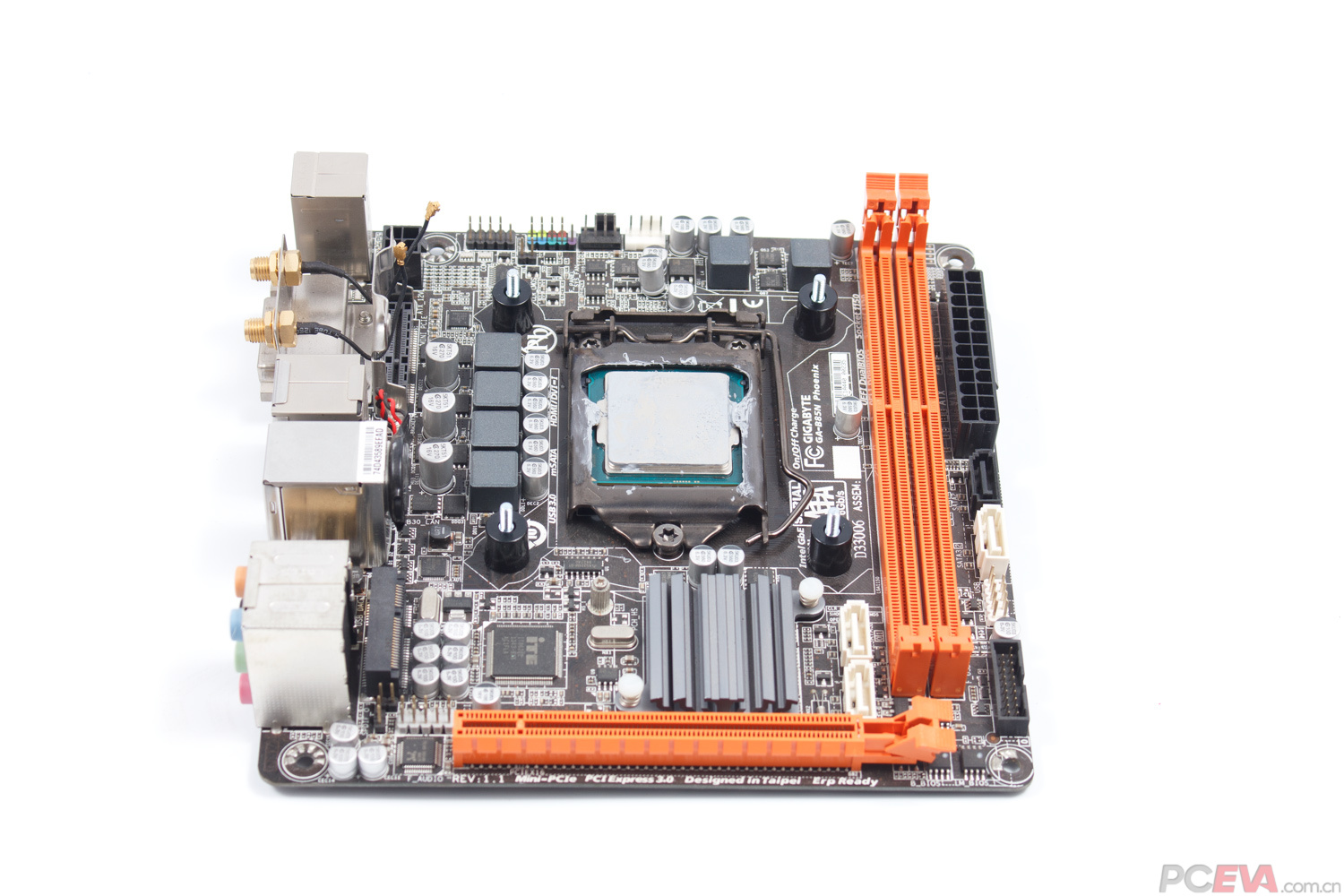

最后我们加入了B85N Phoenix主板进行测试,这是一张非公板板型的ITX主板,CPU插槽位置进行了调整,离PCI-E插槽相对较远,对独立显卡的兼容性相对较好一些。

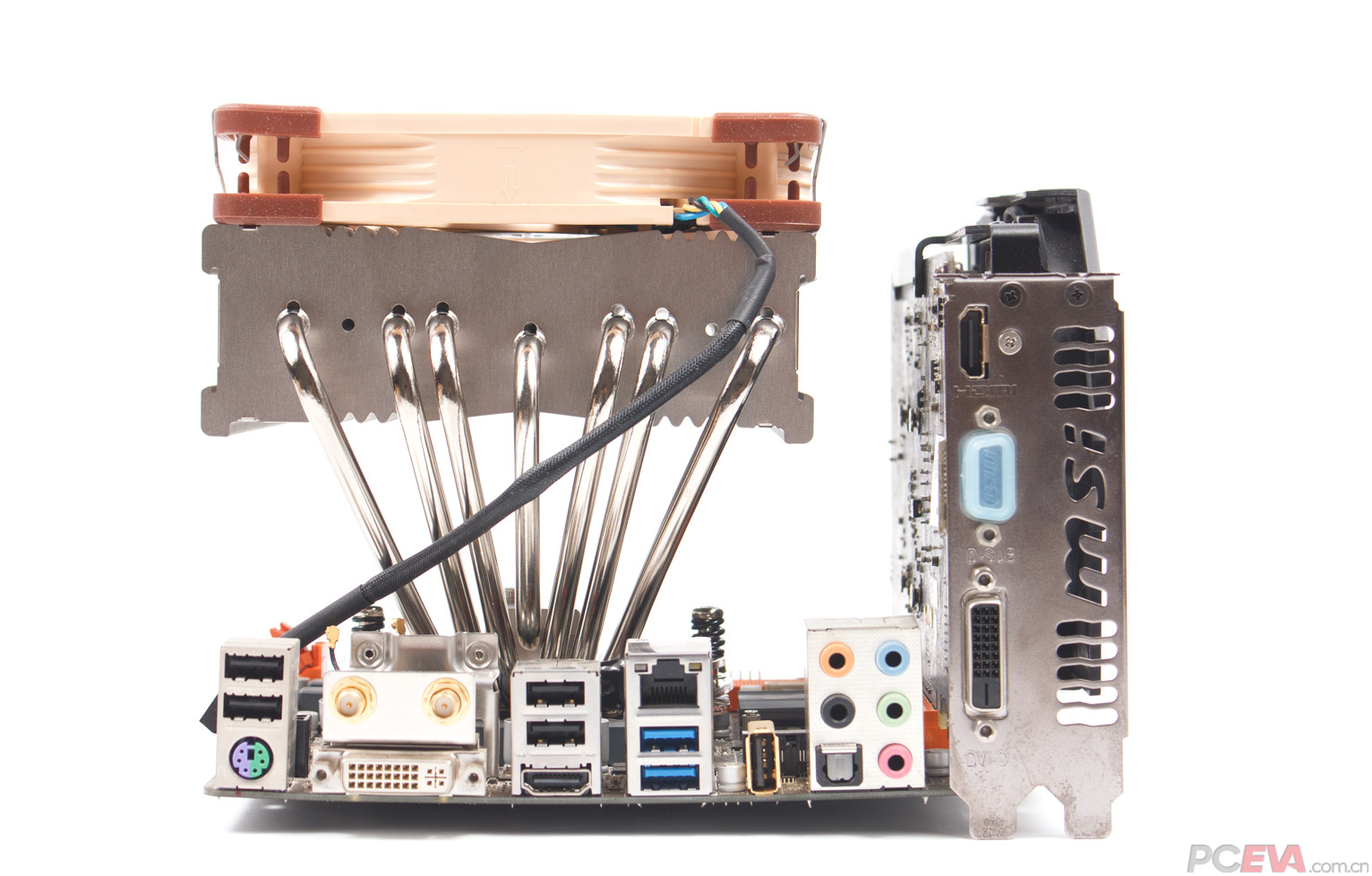

在B85N Phoenix主板上安装NH-C14S是可以完全兼容独立显卡的,并不会挡住显卡插槽。

测试平台与测试方案介绍
测试平台:
CPU:Intel Core i5-4670K 1.215V OC 4.5G
主板:MSI Z97 GAMING9 AC
内存:G.skill DDR3 2666MHz 11-13-12-28 2T
显卡:MSI N750TI TF 2GD5
电源:Enermax Revolution 85+ 1050W
硬盘:Plextor PX-128M5S
散热器:猫头鹰NH-C14S+NF-A14 PWM & NF-P14s redux-1500PWM,采融变形金刚+安耐美12S-PA
室温:26度

测试方案:
1.        在相同环境下,运行AID64 FPU负载测试分别对NH-C14S风扇向上吹和向下吹两种模式的性能进行测试。
2.        在相同环境下,运行AID64 FPU负载测试NH-C14S双风扇模式下向上吹与向下吹的性能,并与单风扇对比。
3.        加入采融变形金刚进行性能测试,并与NH-C14S进行对比。

测试方法:
使用AID64只勾选FPU压力测试以获得最大且稳定的CPU发热。我们总共运行13分钟的测试,预热10分钟,10分钟过后点击Clear清楚记录并开始统计平均温度,到第13分钟时截图。

测试结果分析
从上图我们可以看到NH-C14S风扇向下吹的性能是略微优于向上吹的,大概要好2度左右,不过风扇置于鳍片上方向下吹,会提高散热器的高度,降低对机箱的兼容性。

由于NH-C14S并没有配第二个风扇,所以NH-C14S双模式下使用的风扇是NF-P14S redux 1500 PWM风扇,同样是猫头鹰的1500RPM风扇,只是系列不同而已。

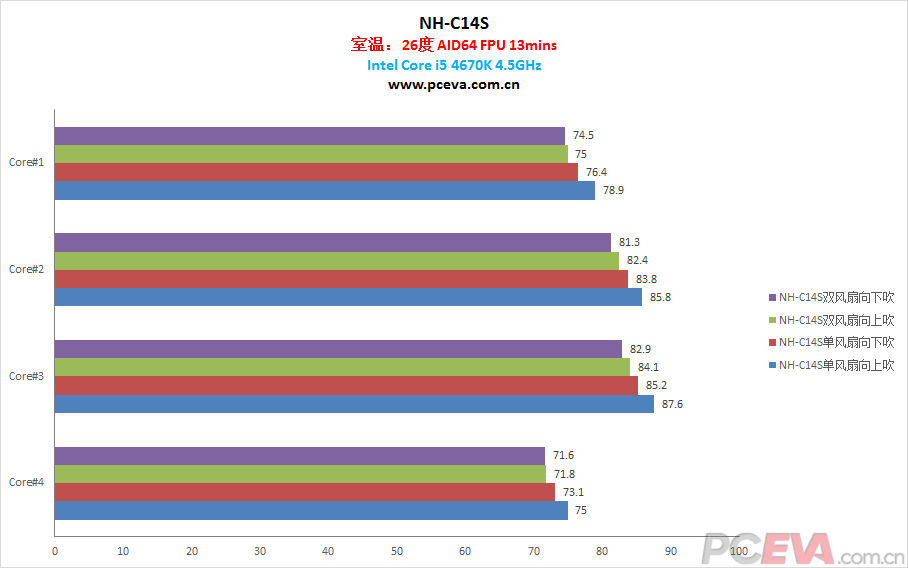

从图中可以看到性能最好的是NH-C14S双风扇向下吹,性能比双风扇向上吹好了一度左右,双风扇向下吹和向上吹的性能分别比单风扇要好2度左右,性能影响不算大但也不小,如果在预算不是很充裕或者要上小机箱的情况下,就没有必要额外购买风扇了。

采融变形金刚统一使用单扇,安耐美12S-PA风扇。

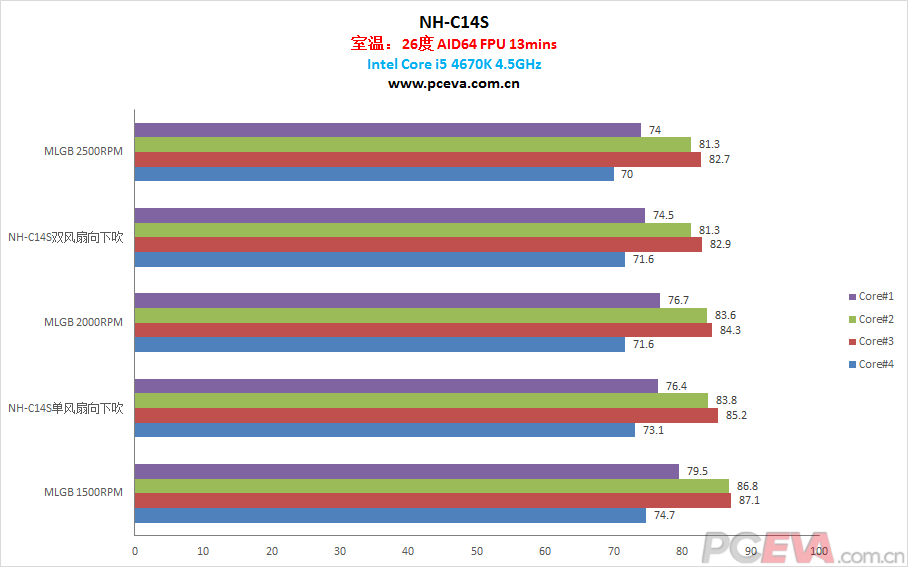

从图中可以看到性能最强的是采融变形金刚2500RPM,要比NH-C14S双风扇向下吹强1度左右,但这时候2500转的噪音已经比较大了,而NH-C14S的两个14cm 1500转风扇的噪音倒是还好,不算大。再往下就是采融变形金刚2000RPM,比NH-C14S双风扇向下吹要弱2度左右,但比NH-C14S单风扇向下吹要强1-2度左右,这时候采融变形金刚2000RPM的噪音也还能接受,基本和NH-C14S双风扇时的噪音差不多,不算大,但不如NH-C14S单风扇静音。从这里可以看出NH-C14S和采融变形金刚在性能上基本属于一个级别的,但是因为一个是薄塔下压式结构配14cm风扇,一个是双塔配12cm风扇,所以在散热面积上毫无疑问是采融变形金刚取胜,但也正因为厚塔的缘故,所以不是很容易吹透,测试中的采融变形金刚1500RPM成绩就相当不好看,积热明显,NH-C14S优势在于本身是薄塔相对较容易吹透,而且是下压式结构,对机箱和内存兼容比较好,并且可以一定程度上照顾到内存和主板供电的散热,但如果论绝对性能,两个散热器同时上双扇暴力扇的情况下,NH-C14S是绝对不如采融变形金刚的。

总结
NH-C14S采用“C”型下压式结构,配备6根热管,标配一个NF-A14 PWM风扇,与NH-D15S类似,采用了非对称结构,整体向一边平移以提高对PCI-E插槽的兼容性。在性能上,通过我们的测试可以看到NH-C14S性能基本与采融变形金刚属于一个级别,差距不是很大,但对于内存以及小机箱的兼容性则要好上不少,并且下压式结构也能在一定程度上照顾到内存以及主板供电的散热。并且我们可以看到NH-C14S双风扇对于性能的提高不算大也不算小,只有2度左右,所以如果在预算不是很充裕或者要上小机箱的情况下,就没有必要额外购买风扇了。
另外类似于我们之前评测的NH-D15S,NH-C14S的“歪脖子”设计同样没有发挥多大作用,对于兼容性的提升并不明显,在ITX主板上不能兼容独立显卡,在M-AXT主板上起到作用的意义也不是很大,因为本身PCI-E插槽到CPU插槽的空间就不小,多那一点也跟没有差不多。而在价格上也是跟NH-C14差不多,在529元左右,只是少了20快钱,但标配风扇少了一个,定位尴尬。
woyaoxiayi 发表于 2015-7-4 08:46 | 显示全部楼层
依然坚持回流焊,值得赞!
donnyng 发表于 2015-7-4 09:12 | 显示全部楼层
猫家歪脖子完全不爱ITX主板+显卡的方案
我讨厌取名字 发表于 2015-7-4 22:17 | 显示全部楼层
Z77N那种板型,换个方向会如何?
Y6-0785 发表于 2015-7-5 00:46 | 显示全部楼层
同赞猫家的回流焊,但ITX还是配12cm风扇好了
kmt 发表于 2015-7-5 07:47 | 显示全部楼层
体积太大
donnyng 发表于 2015-7-5 09:04 | 显示全部楼层
本帖最后由 donnyng 于 2015-7-5 09:09 编辑

热管是七根吗?
原C14正中间好像只是有一根加强支架,


C14S换成了一根貌似“热管”,


但没有贯穿最顶部的散热鳍片。

求解,中间代替加强支架的是不是“热管”?

还带加强筋


羽落风尘 发表于 2015-7-5 12:06 | 显示全部楼层
兼容性没有实质性的突破然后少了一个风扇,搞不懂猫家在做什么= =


,是物价上涨的原因吗?
wm258156031 发表于 2015-7-5 12:10 | 显示全部楼层
这个我有点看不懂了。。
红色狂想 发表于 2015-7-5 19:07 | 显示全部楼层
itx架构的绝配,就是风扇太难看,准备自换成9S,再有就是目测压上后终于把单薄的pcb板子压弯了
橙黄鼠标  楼主| 发表于 2015-7-6 10:39 | 显示全部楼层
我讨厌取名字 发表于 2015-7-4 22:17
Z77N那种板型,换个方向会如何?

都会档PCI-E
橙黄鼠标  楼主| 发表于 2015-7-6 10:41 | 显示全部楼层
donnyng 发表于 2015-7-5 09:04
热管是七根吗?
原C14正中间好像只是有一根加强支架,

材质上不知道是不是热管,反正没起到热管的效用,热管没接触到铜底,没法导热。
donnyng 发表于 2015-7-7 00:51 发自PCEVA移动客户端 | 显示全部楼层
橙黄鼠标 发表于 2015-7-6 10:41
材质上不知道是不是热管,反正没起到热管的效用,热管没接触到铜底,没法导热。
...

还以为直接连接基座……略奇怪的设计
范大统 发表于 2015-7-21 15:59 | 显示全部楼层
猫家的东西做工还是那么精美
大白兔 发表于 2015-8-14 16:01 | 显示全部楼层
我记得以前为了超频就是看了所谓的帖子才买了猫头鹰那个大块头
说多了,都是累,价格么贵的要死,实际使用,其实真的就是一般
占用了大量的机箱空间~如果身边的人买猫头鹰一定跟他急~哈哈
