首创分离式水泵设计 GamerStorm Captain 240评测

前言
今天我们要评测的是九州风神GamerStorm Captain 240一体式水冷散热器，这是一款配备240mm薄冷排的一体式水冷散热，其特点在于水冷头中的水泵采用了上下两层的分离式结构，通过一根外置特殊玻璃材质的水管进行连接，并且水冷液为红色，当开机后可以看到红色的水冷液在水管中流动，犹如血液一般，视觉效果非常不错。


概览

基本规格：
水冷排尺寸：274mm*120mm*27mm
风扇尺寸：120*120*25mm
风扇转速：600-2200RPM
风量：182.24CFM
风扇噪音：17.6-39.3dB
水泵转速3400RPM
净重：1183g
支持平台：
AMD
FM2(+)/FM1/AM3(+)/AM2(+)
Intel
LG2011/LGA1366/LGA115X

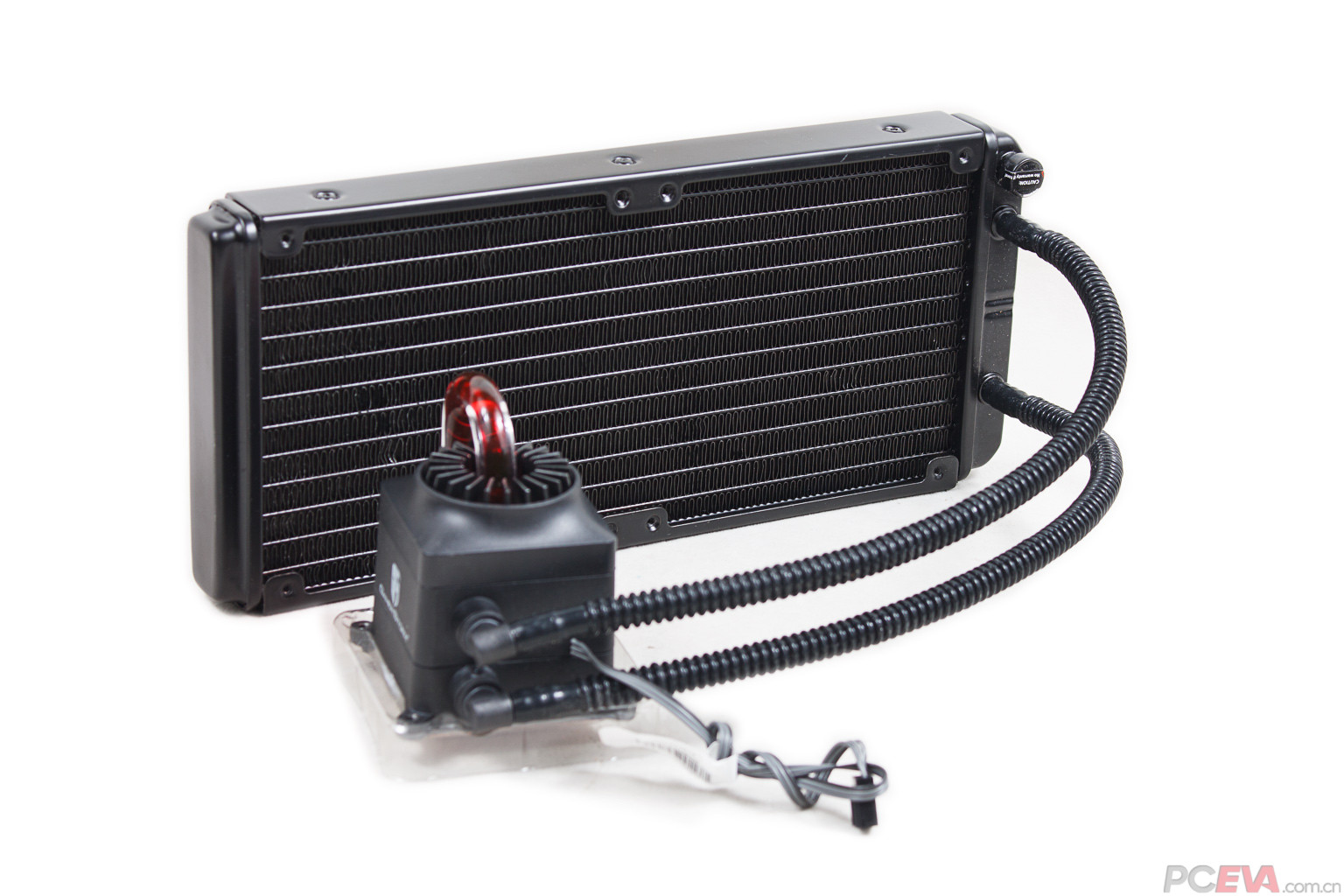

Captain 240主体为黑色，水冷头侧面两边均有“GamerStorm”的logo标志，顶部为特殊玻璃的透明水管，水冷液为红色。

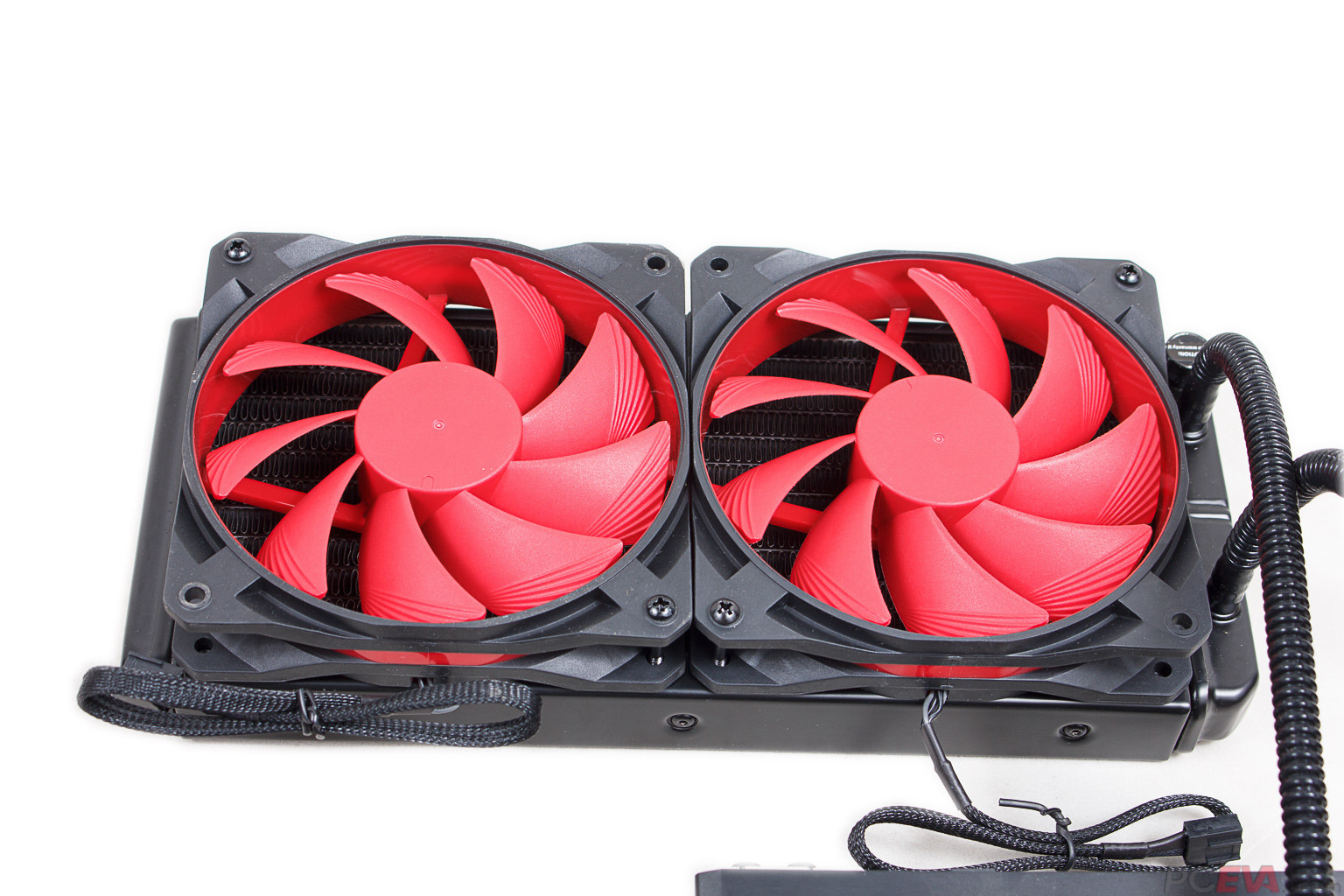

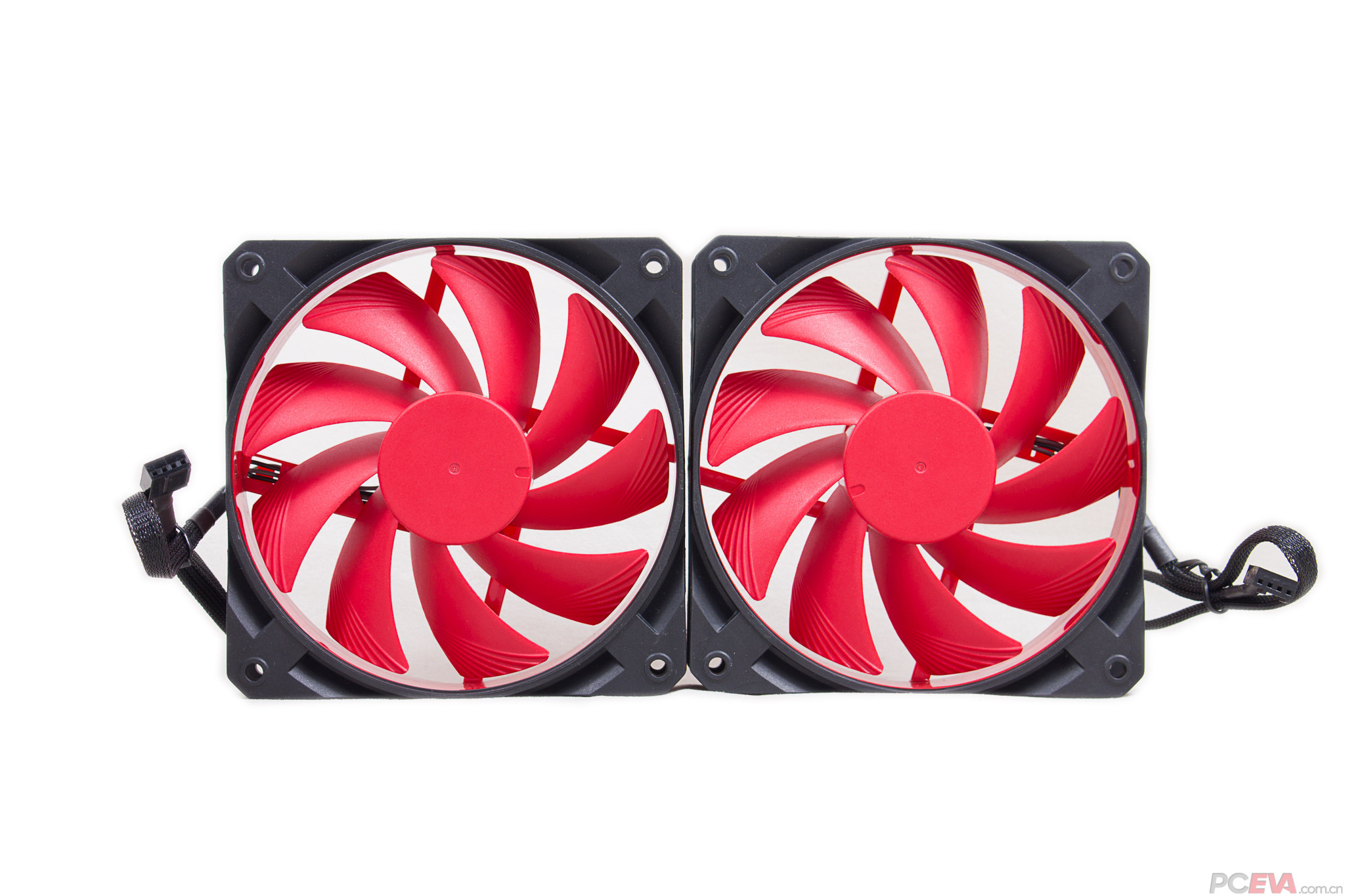

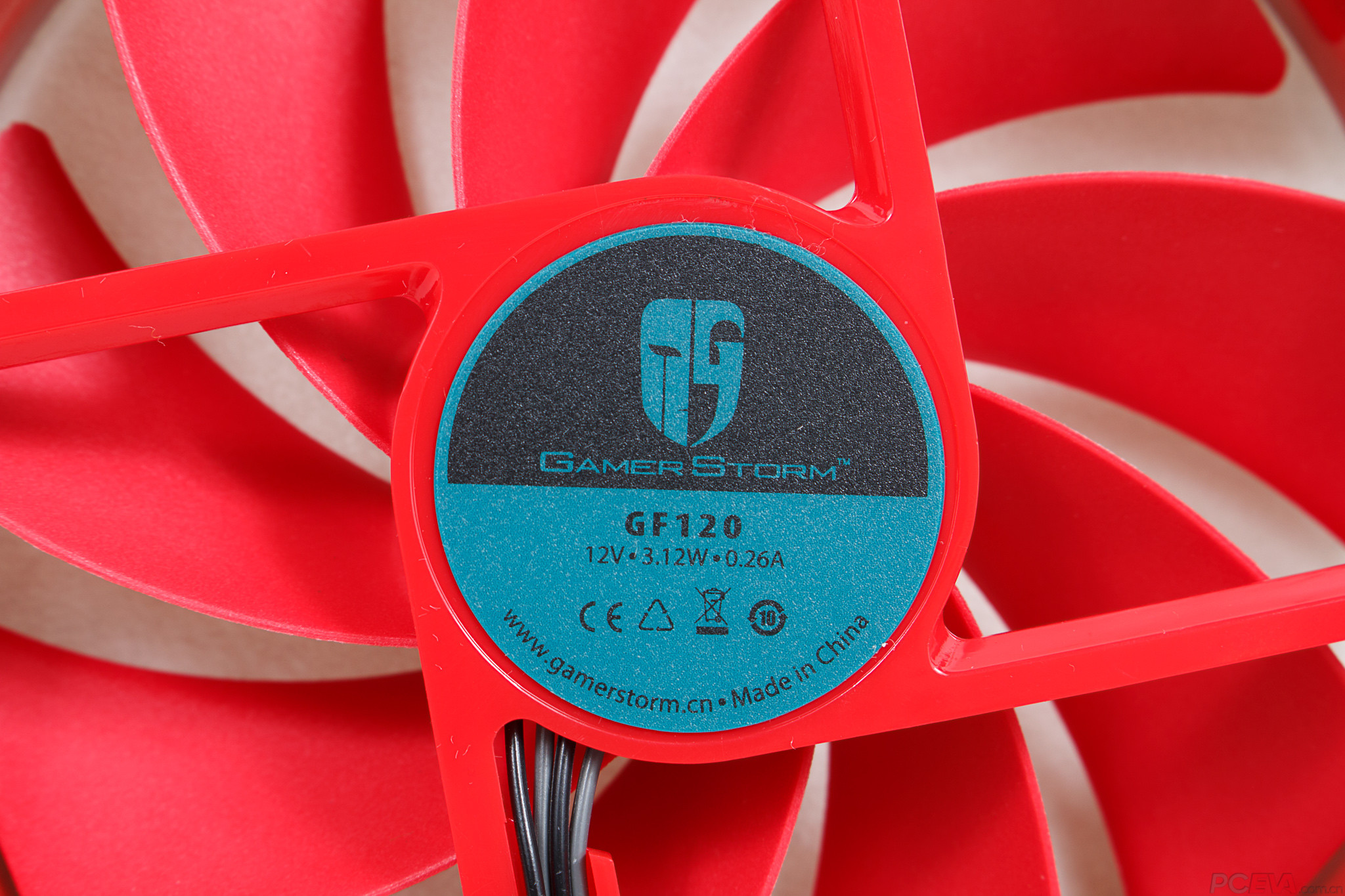

标配两个12cm风扇，型号为GF120，扇框采用TPE塑料材质，可在一定程度上减轻风扇共振与震动，降低噪音。


风扇转速为600-2200RPM，最大功率=12V*0.26A=3.12W。

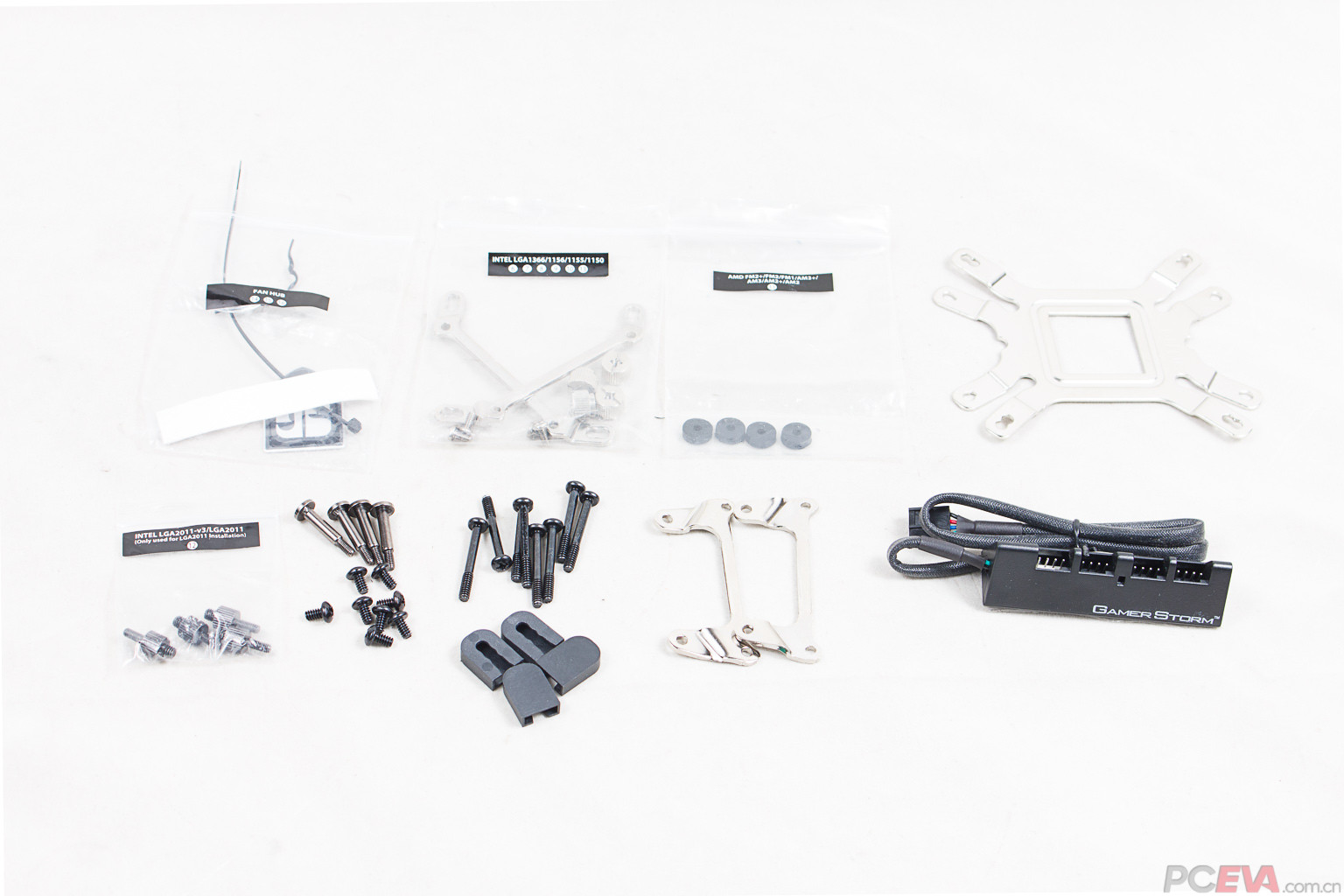

附件除了扣具外，还附送一个一带四的风扇转接线。

细节介绍

Captain 240可支持四个12cm风扇的安装，标配两个GF120风扇，配备了8颗风扇螺丝钉。如需安装四个风扇，可选择一个风扇安装两颗螺丝钉或另外购置两组风扇螺钉。

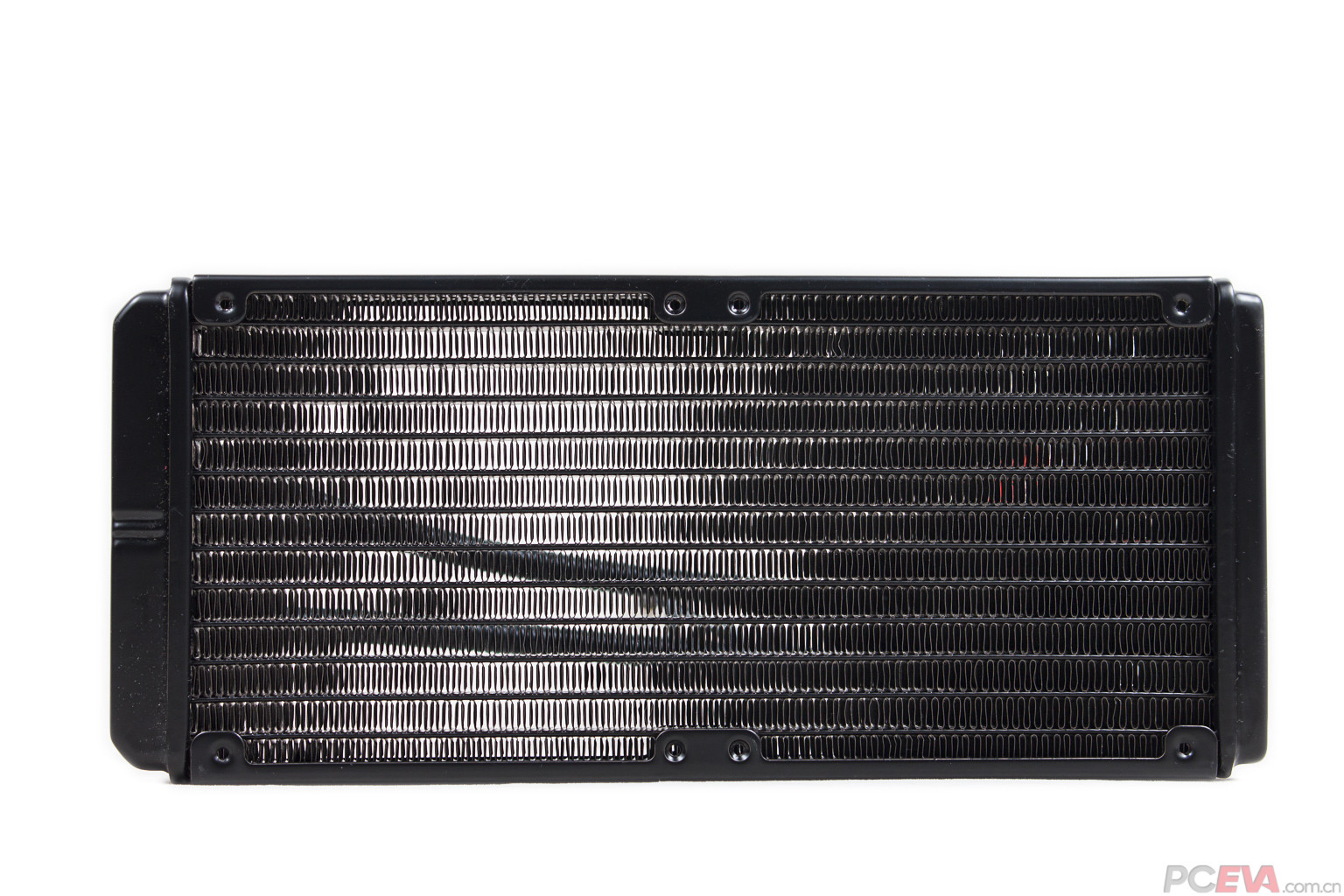

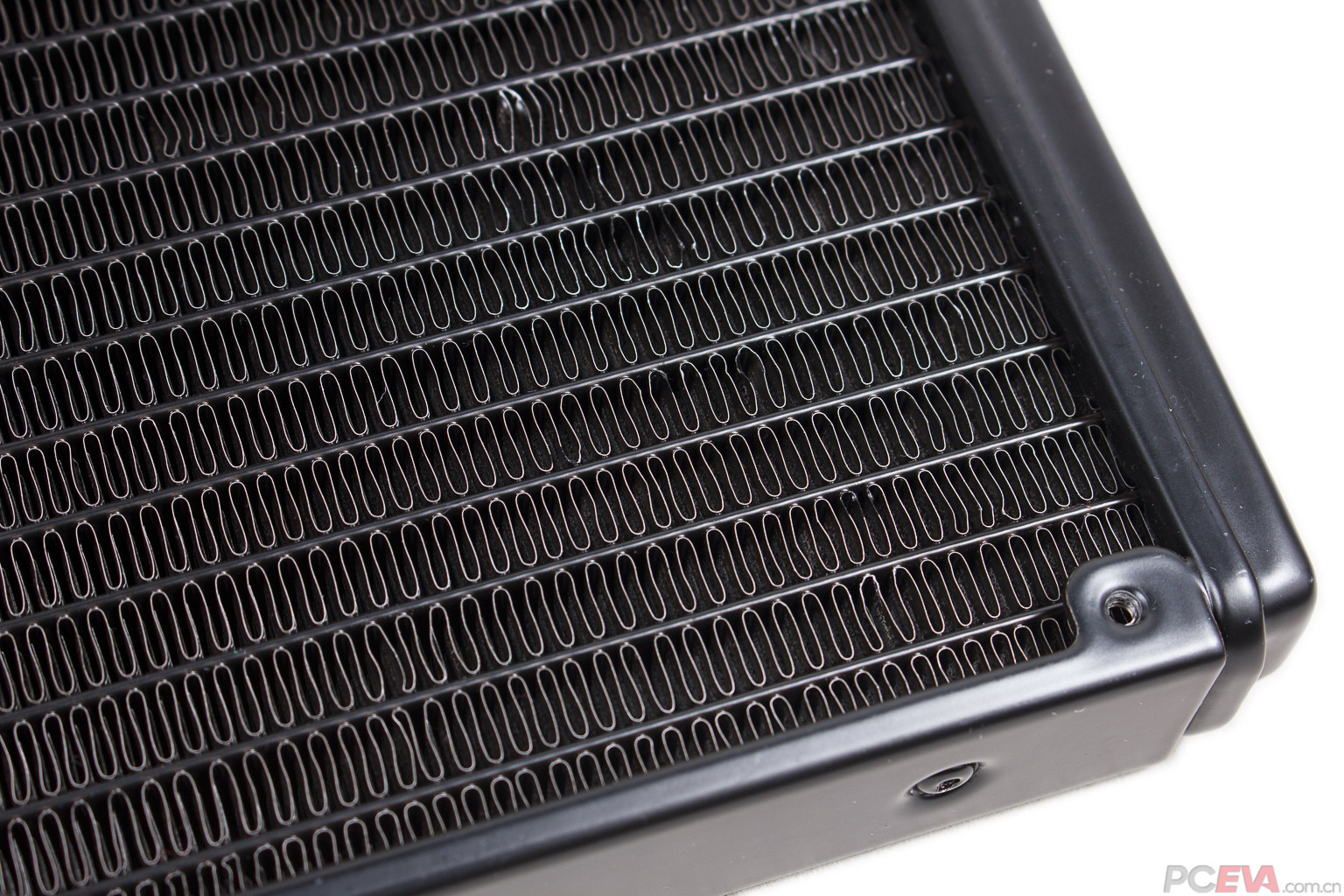

水冷排鳍片采用折片设计，可在一定程度上提高散热效率。

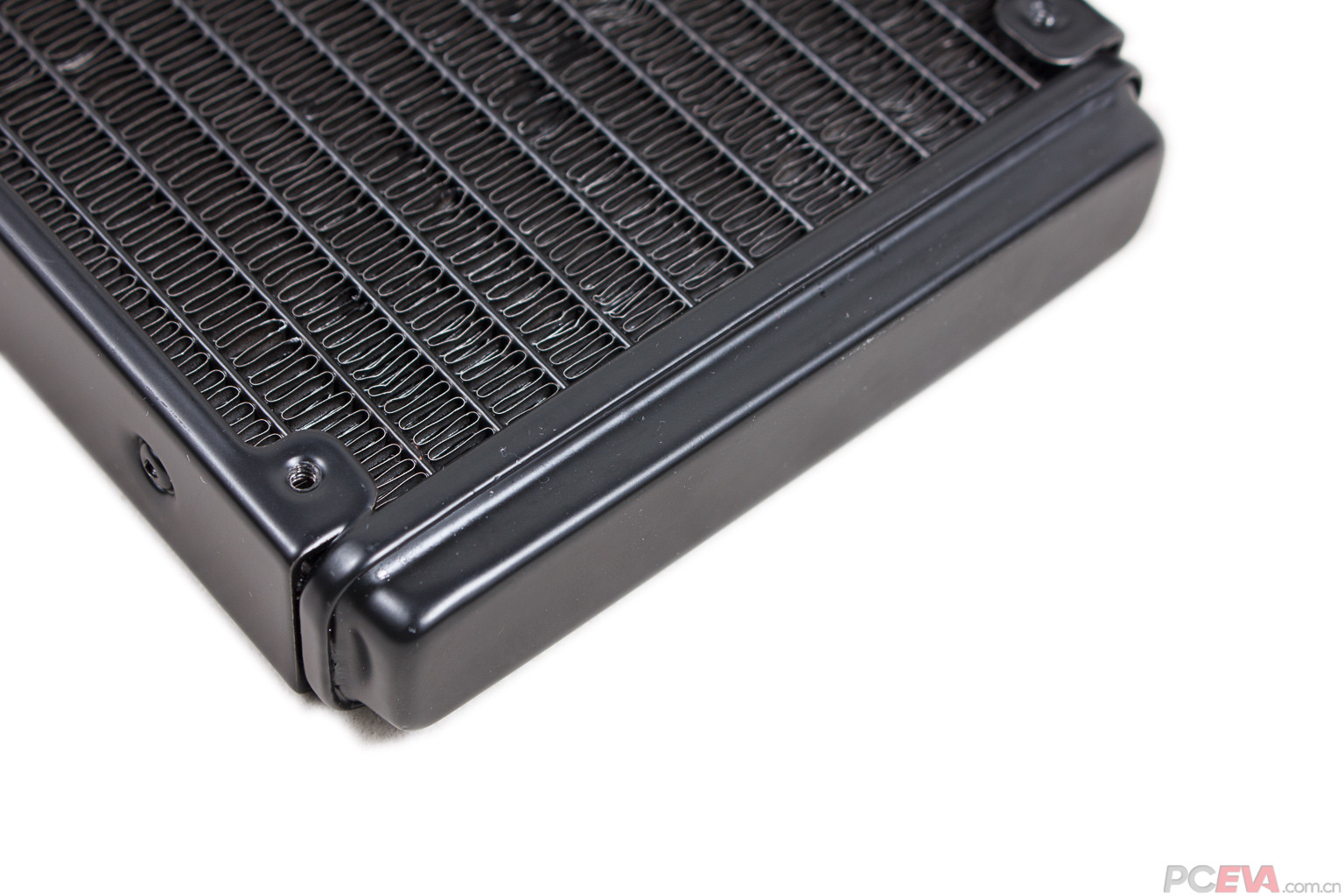

散热器的外框采用铝材材质，两头都使用了圆角设计。

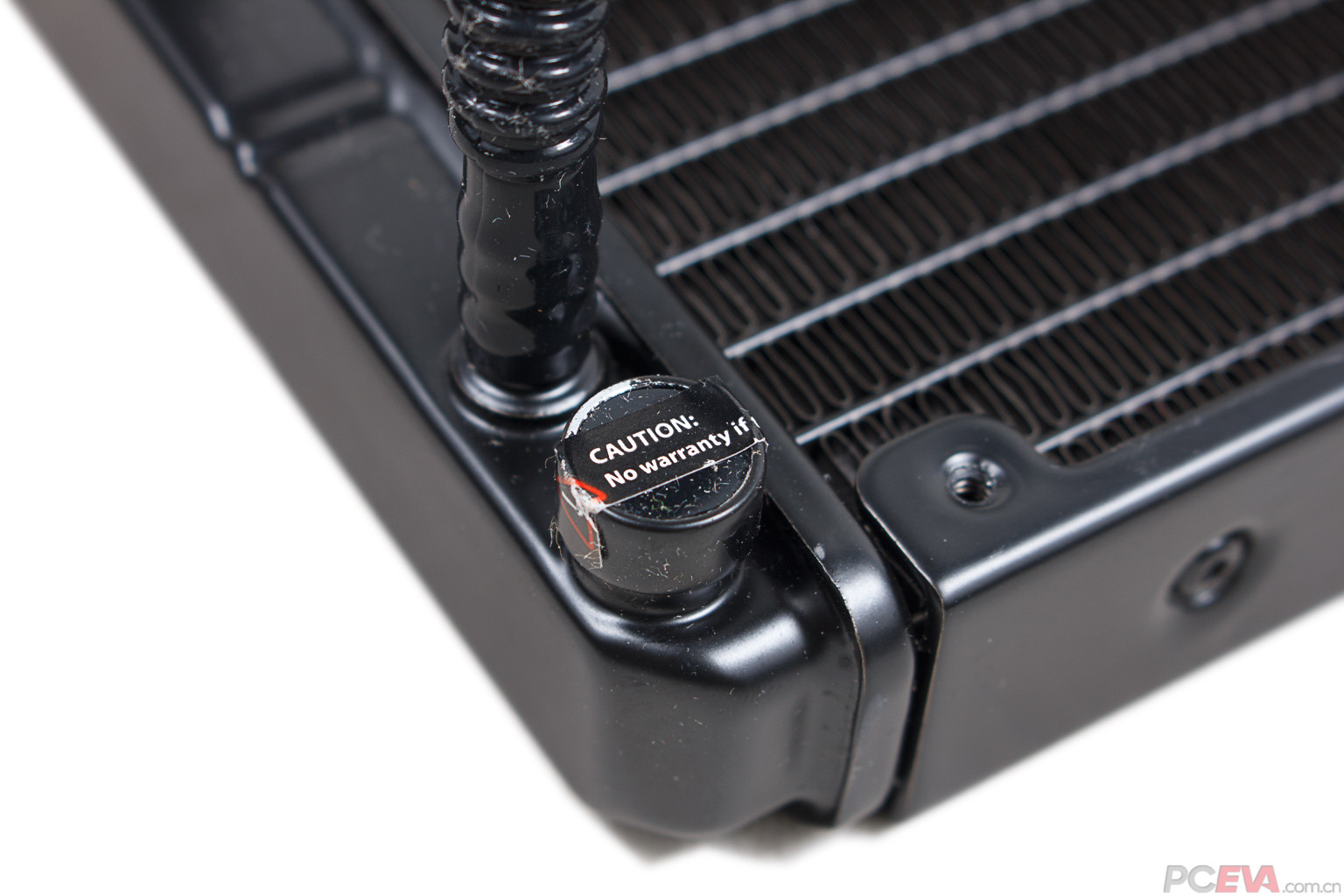

冷排顶部有一个排水口，但拆开会失去保修，不建议自行拆开。

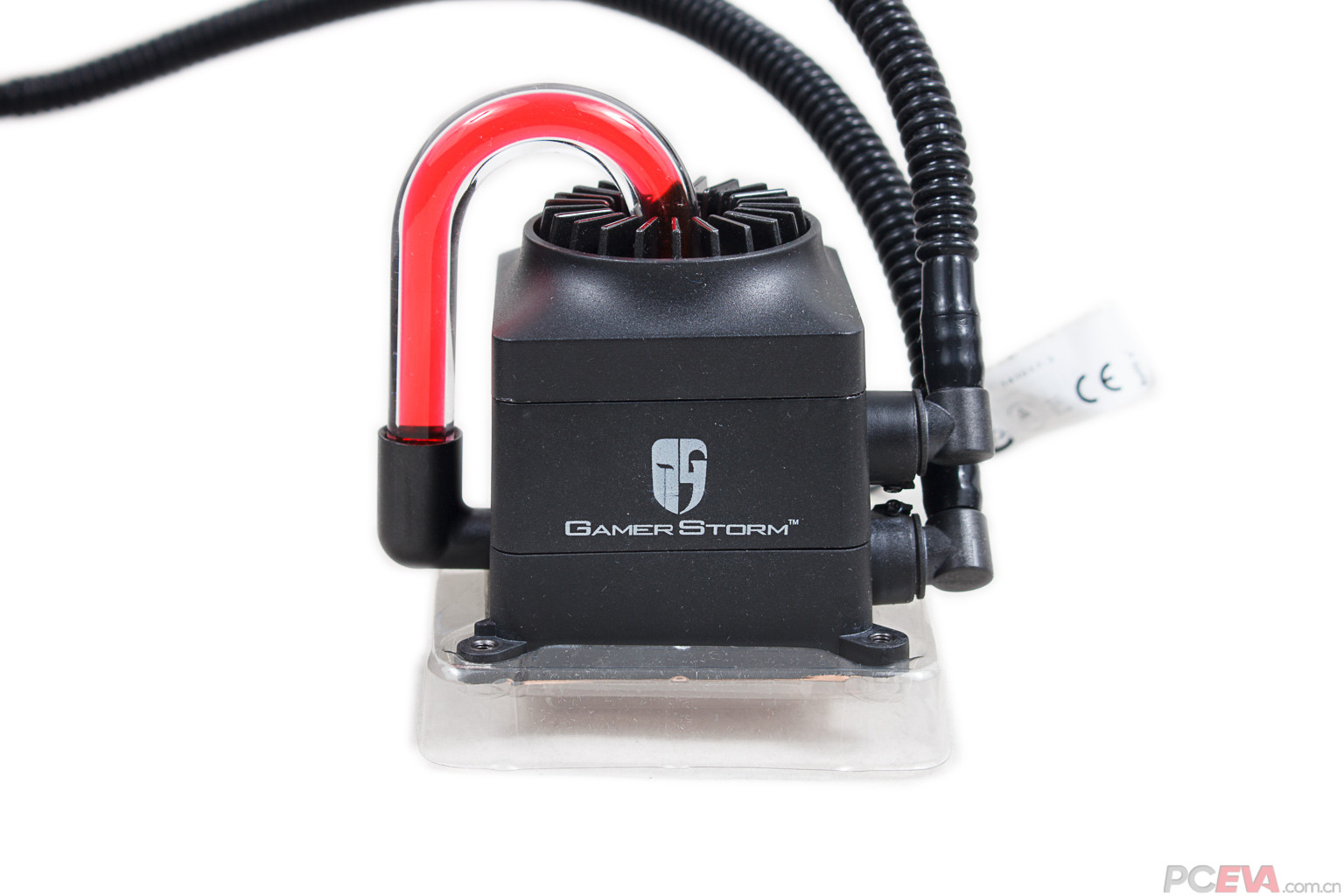

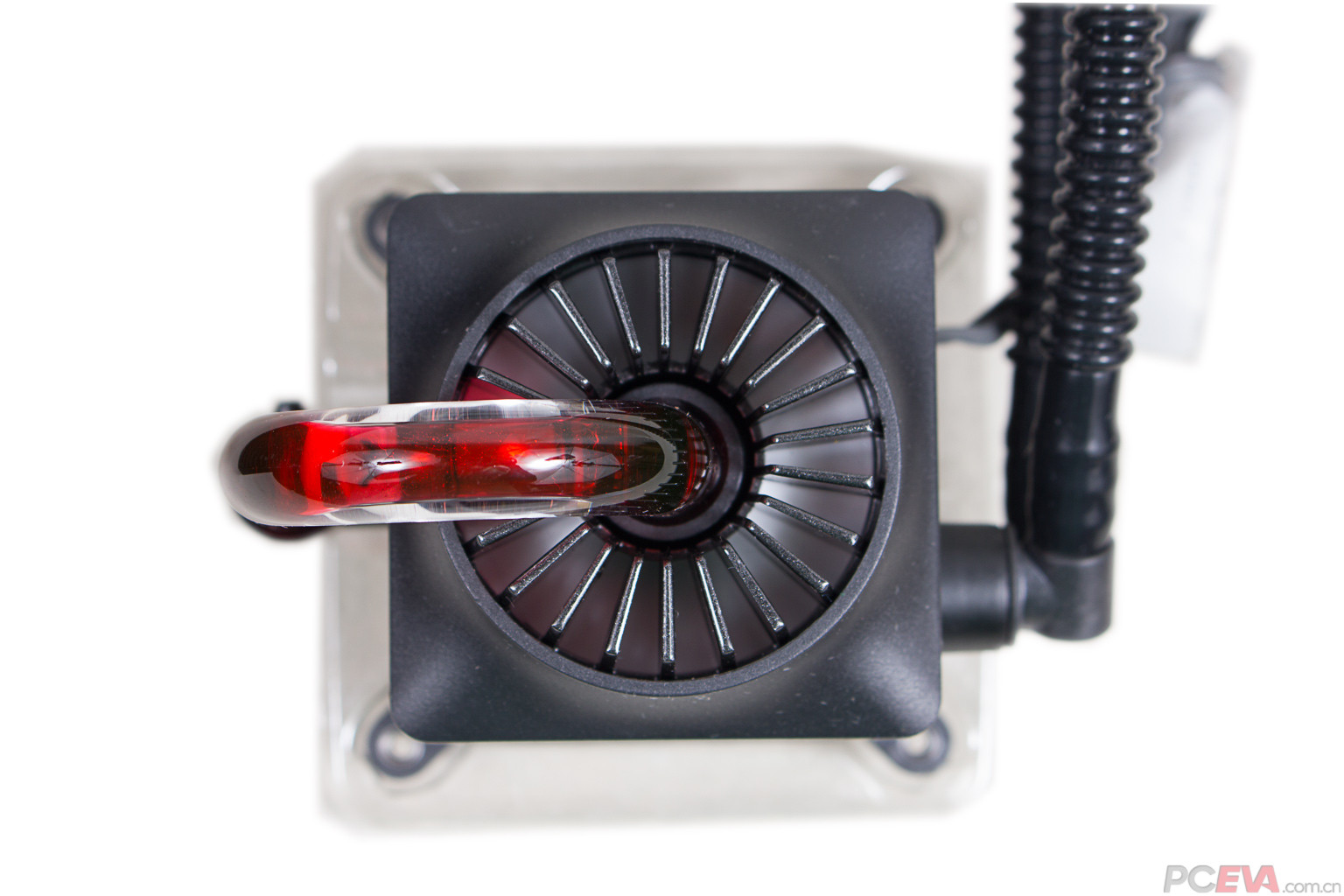

水冷头侧面一边连接水管，另外一边是水泵上下层的连接水管，水管呈现透明状，类玻璃材质，水冷液为红色，通电时可看到流动状态。

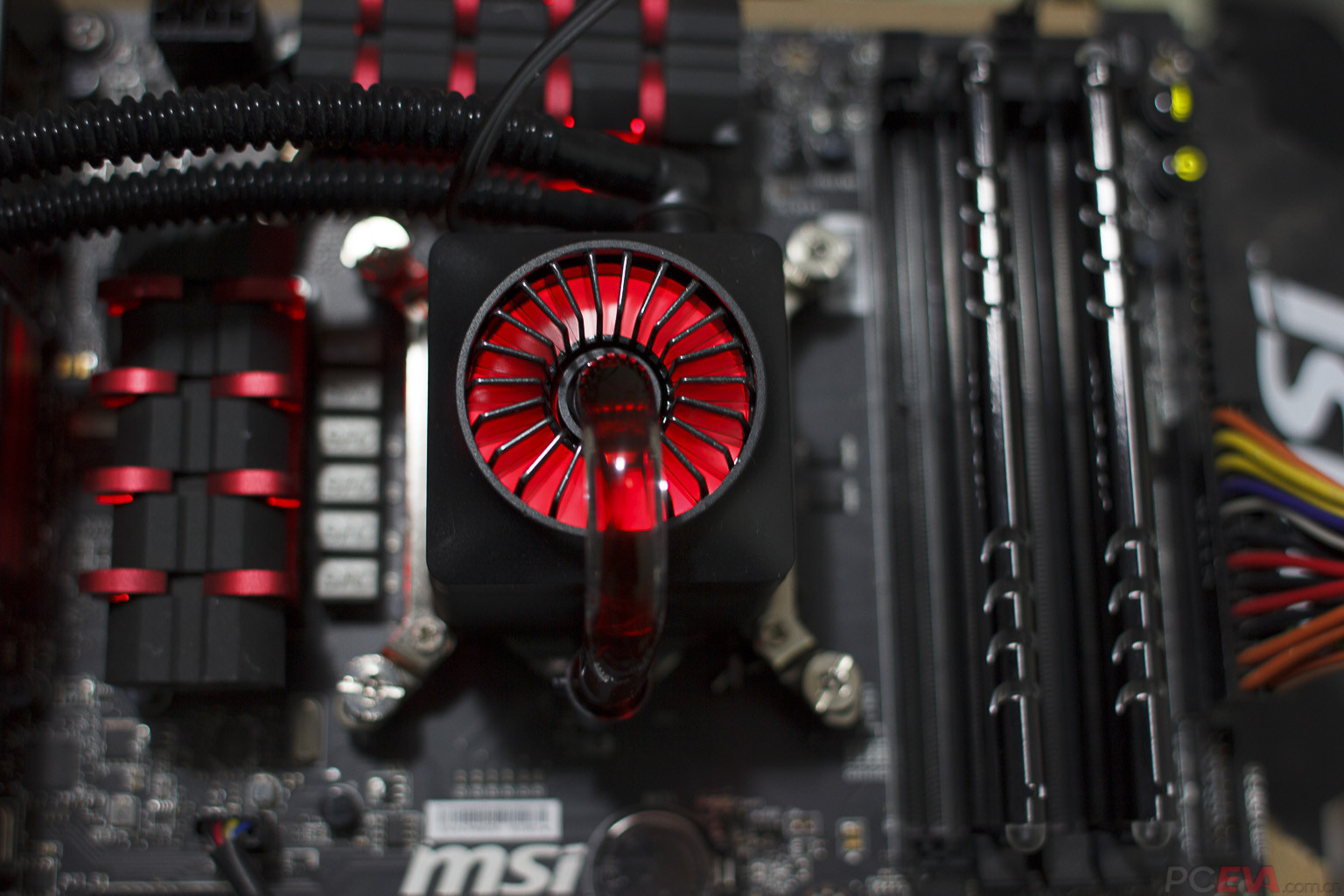

顶部采用了类“核反应堆”的外观设计，并且带有红色呼吸灯效果，当水冷头处于高负载时，会出现常亮效果。


灯光效果图，在低负载时会出现呼吸灯效果，高负载时是常量。

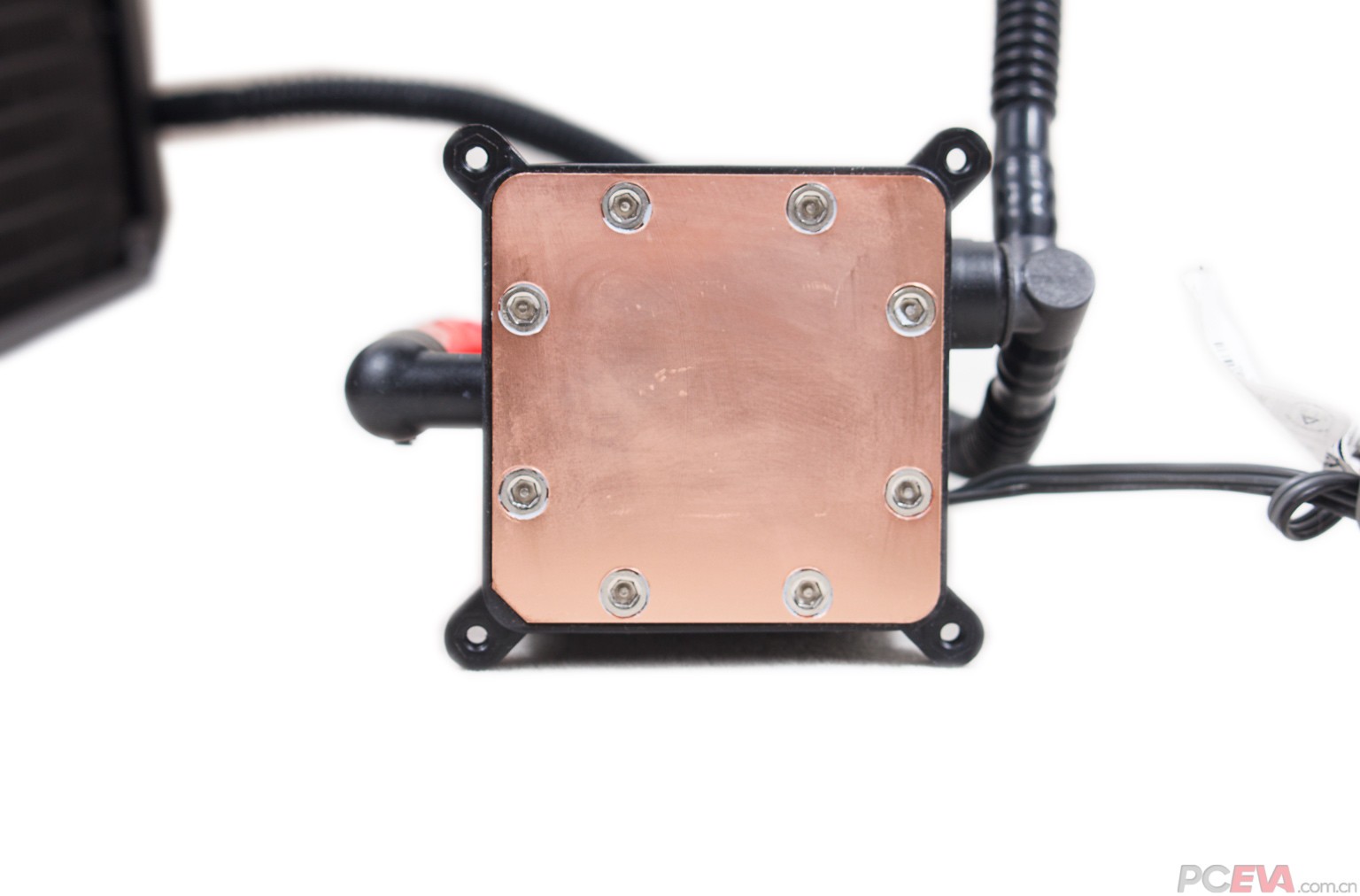

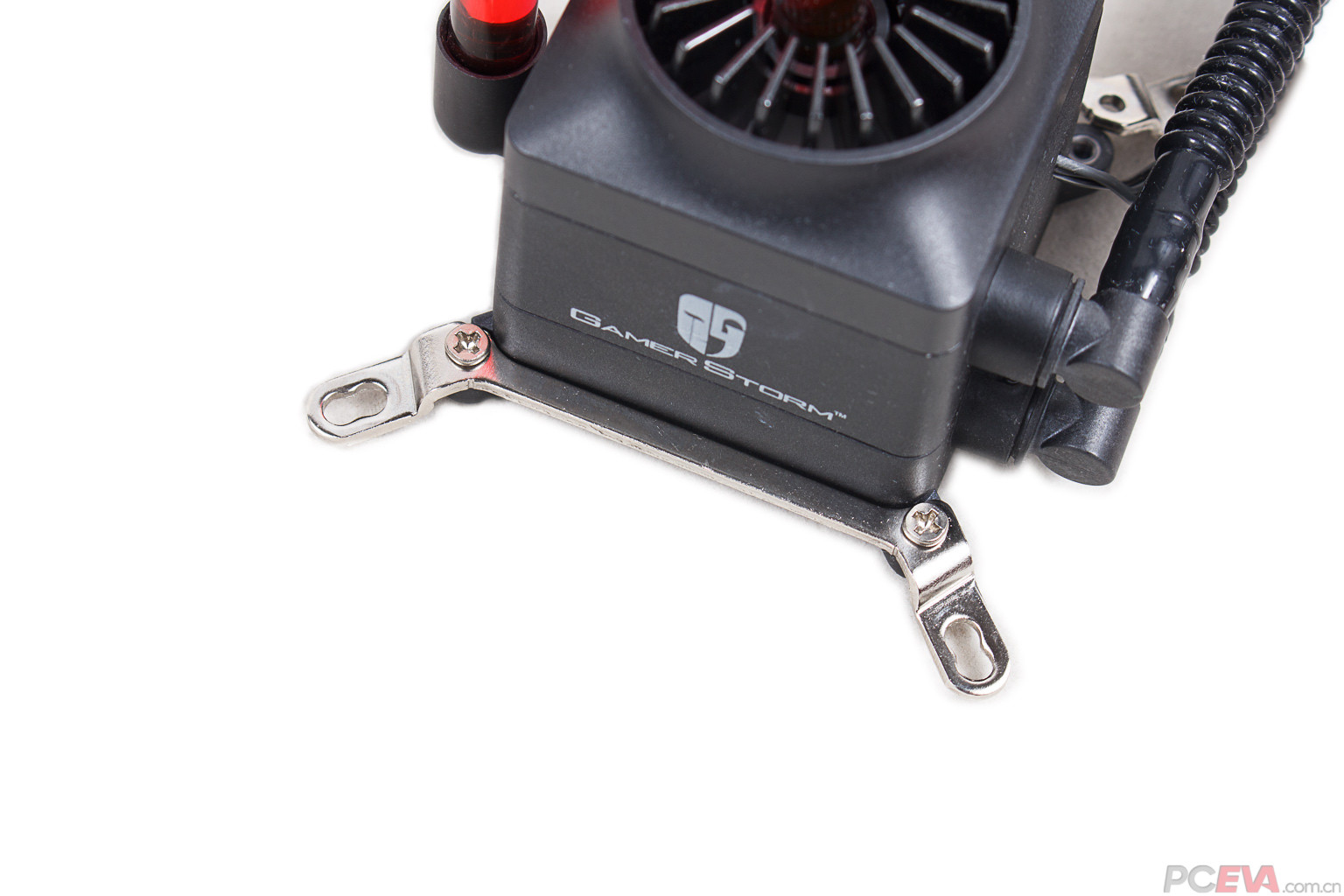

水冷头底座尺寸为89mm*65.4mm，纯铜底座，铣底工艺，并且带有一层硅脂，可直接上机（因测试样品被使用过，所以没有硅脂）。

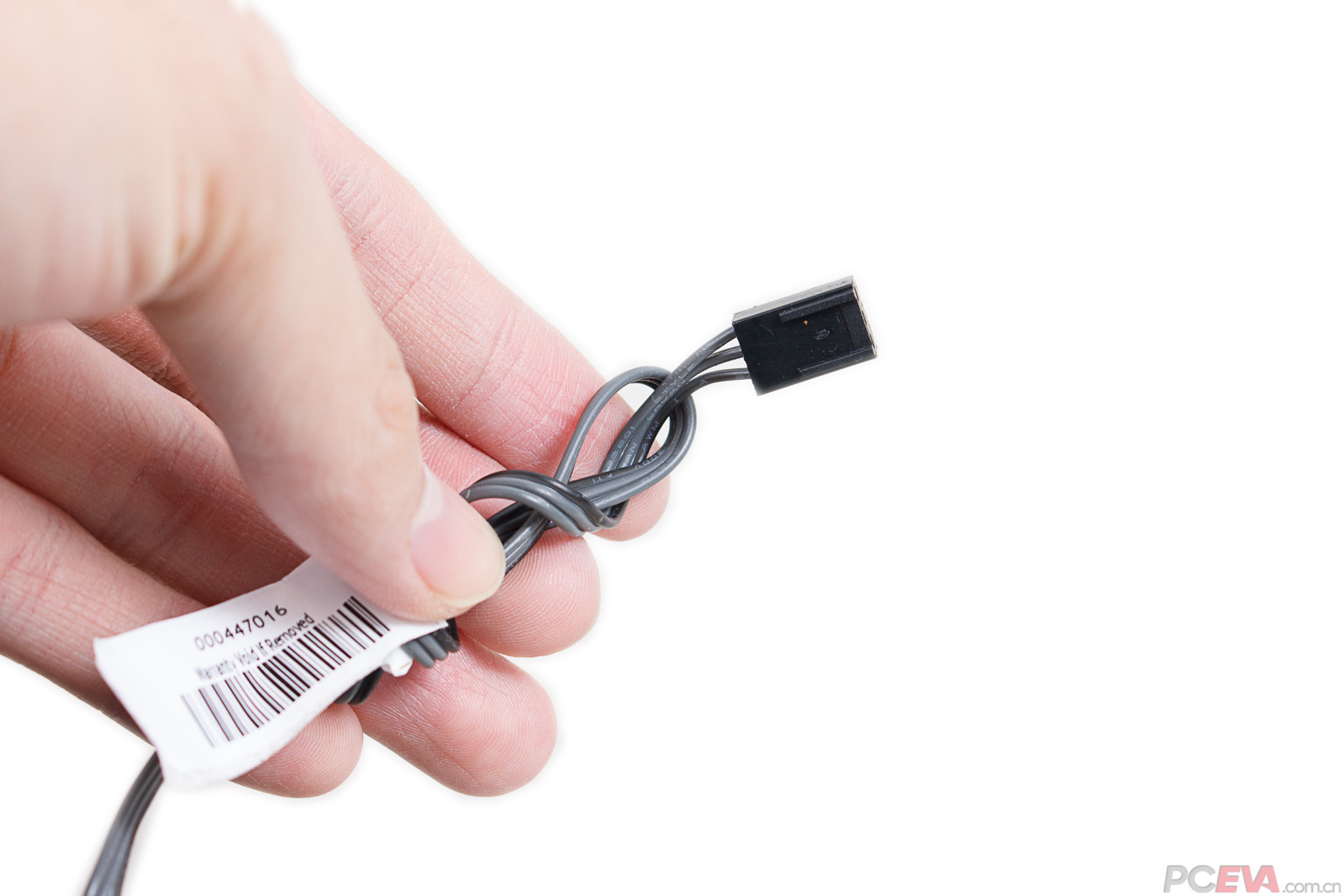

水冷头为3Pin设计。

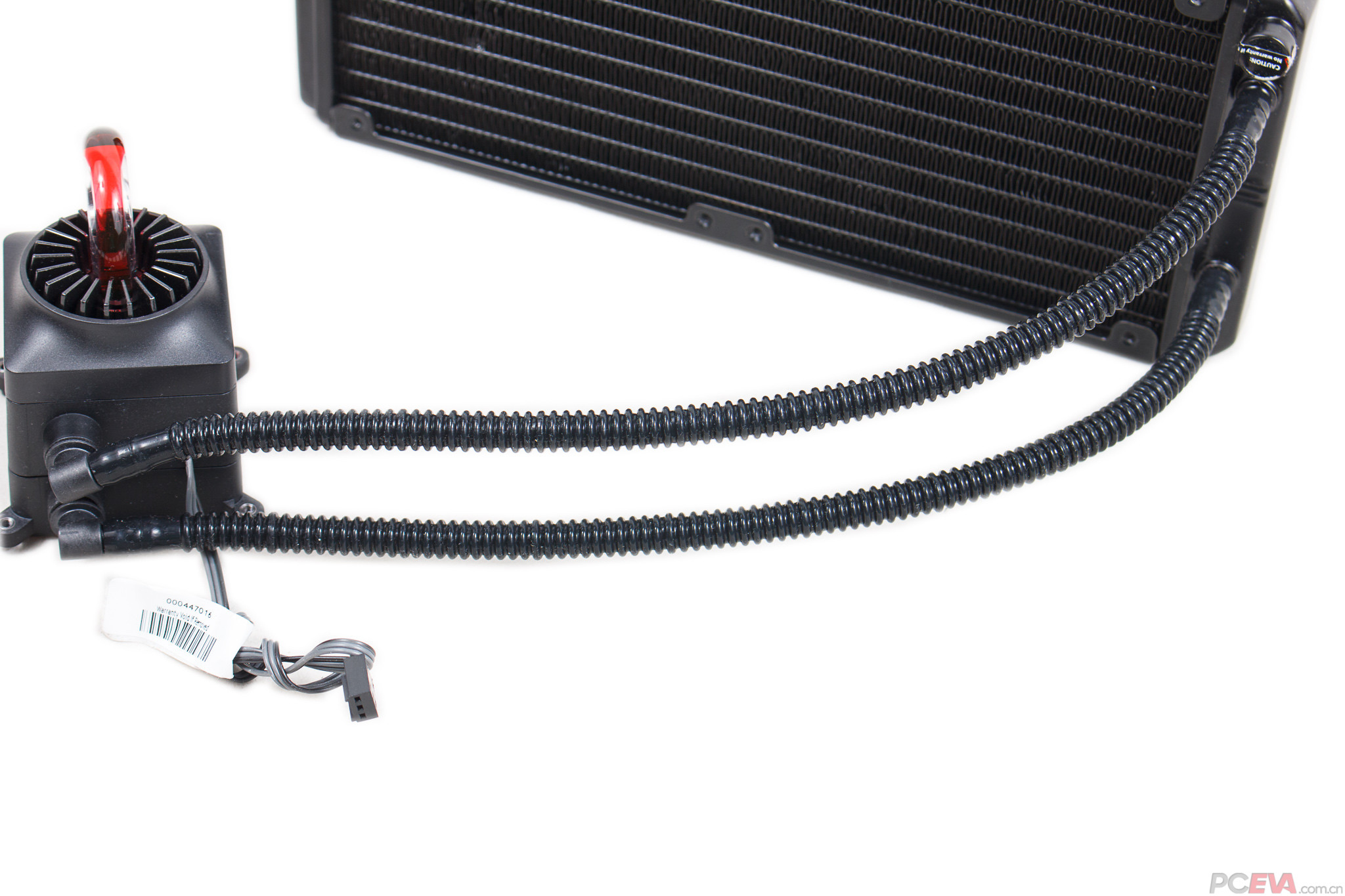

配备两根330mm FEP波纹管，材质较硬，但也不容易漏水。

水冷头设计介绍

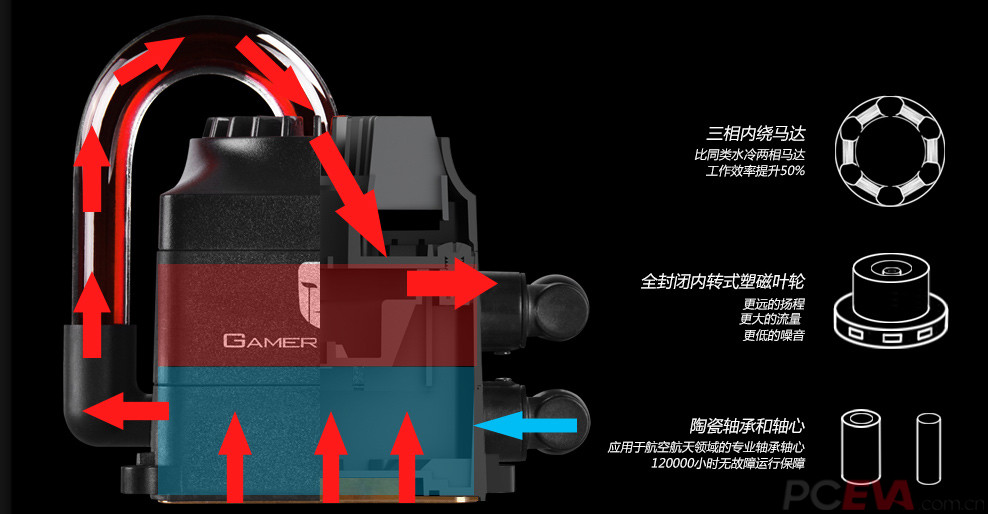

水冷头采用上下分离结构，通过一根类玻璃材质水管连接。从图中我们可以看到水冷液从冷排冷却完毕后输入进水冷泵下层，在下层通过散热底座和水道吸热，然后通过马达输送进透明水管进入上层，最后回流至上层水管进入冷排。这个设计最大的优点就是提升了底座的水冷液容积，可以在下层容纳更多的水冷液帮助散热，但是同时因为上下层的连接水管垂直于底座，所以对于水冷头的扬程要求也会相对提高，由于水冷底座无法拆解，所以我们没办法对底座的内构做细解。

散热器安装方法介绍

Captain 240安装主要分为两个部分，一个是底座的安装，一个是散热器扣具的安装。底座的安装需要把绝缘脚垫和螺丝钉如图所示安装到背板上去，注意螺丝钉是有防呆设计的，有卡口的那一面需要朝外（如果是LGA1366平台则是朝内）。

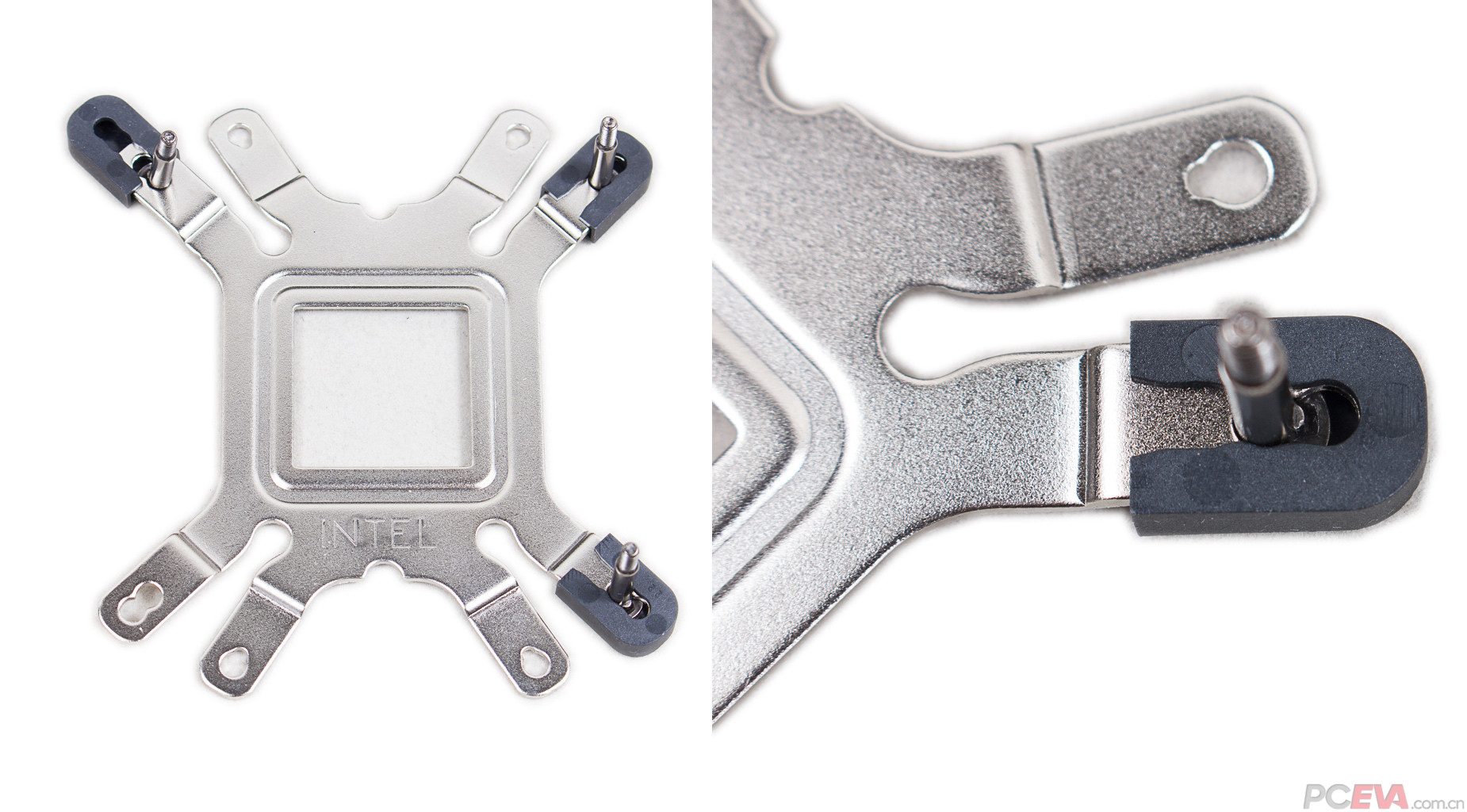

安装好底座后，就要安装扣具，根据自己的平台去选择支架，把Intel支架安在带logo的两侧即可。


最后就是把风扇安装在水冷排上。


并且把背板和散热器安装到主板上，安装过程还是比较简介方便的。

测试平台与测试方案介绍
测试平台：
CPU：Intel Core i5-4670K 1.21V OC 4.5G
主板：MSI Z97 GAMING9 AC
内存：芝奇 2666MHz 11-13-12-28 2T
显卡：MSI N660 TF 2GD5/OC
电源：Enermax Revolution 85+ 1050W
硬盘：Plextor PX-128M5S
散热器：采融变形金刚，海盗船H105，九州风神Captain 240
室温：25度

测试方案：
1.        使用Captain240在不同的水泵转速以及风扇转速下，运行AID64 FUP负载测试，测试水泵转速以及风扇转速对散热器性能的影响，并加入噪音测试，找出最适合日常运行的水泵及风扇转速。
2.        在相同环境下加入海盗船H105以及采融变形金刚的性能测试，对比散热器性能。

测试方法：
使用AID64只勾选FPU压力测试以获得最大且稳定的CPU发热。我们总共运行13分钟的测试，预热10分钟，10分钟过后点击Clear清楚记录并开始统计平均温度，到第13分钟时截图。

测试结果分析及总结
首先来看风扇与水泵转速对性能影响的测试，我们选取了100%水泵转速-50%风扇转速，100%水泵转速-100%风扇转速，50%水泵转速-100%风扇转速，三种转速设定来测试他们对性能的影响。图中的数据标签前者代表水泵转速，后者代表风扇转速。

我们可以从图中看到性能最强的是100%水泵转速+100%风扇转速，接下来是100%水泵转速+50%风扇转速，大概差了一度左右，最后是50%水泵转速+100%风扇转速，大概差了两度左右，可以看出水泵对性能的影响显然更大一些。

噪音测试

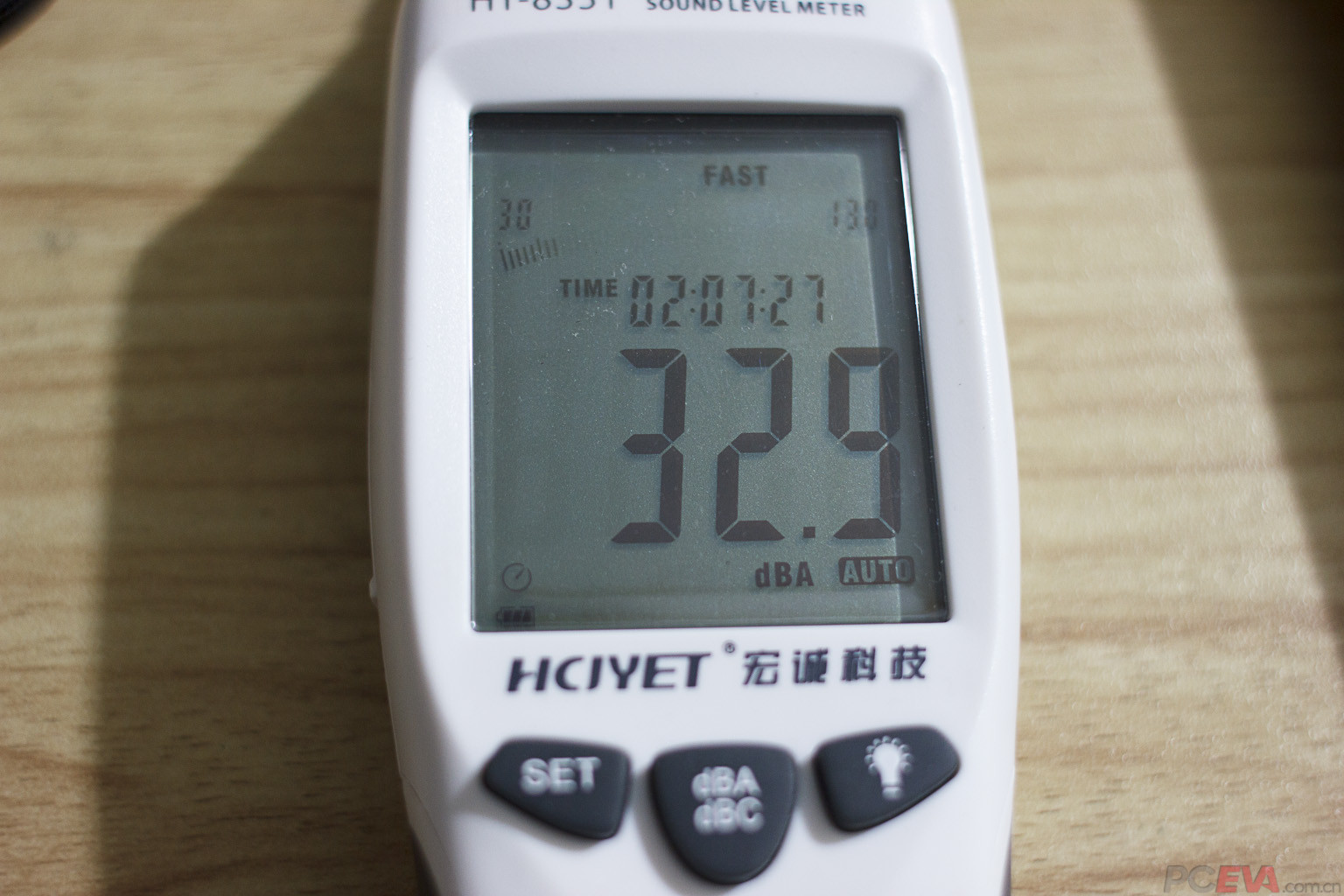

在半晚密闭房间中，录得环境噪音为32.9dBA。

我们在距离平台1米的地方进行测试，同时把风扇朝向侧面，避免风噪对测试结果产生影响。除了之前性能测试部分的噪音外，我们还额外加入了水泵转速和风扇转速的测试。

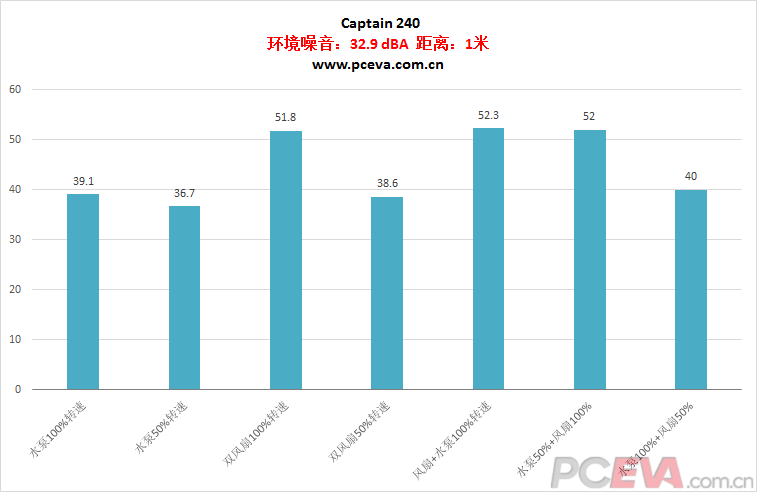

我们可以从图中看到双风扇100%转速的噪音比水泵100%转速的噪音要高出不少，降到50%后，噪音有了明显改善基本和水泵100%转速差不多。性能测试部分的噪音，最大的是风扇+水泵100%转速，下来则是水泵50%+风扇100%转速，而且基本没有太大区别，可以说明噪音源主要还是来自于风扇，而水泵100%+风扇50%转速，噪音值有了明显降低。结合我们之前做的性能测试，水泵对性能的影响会比风扇稍微大一些，而风扇产生的噪音比水泵要大不少，所以我们推荐降低风扇转速，保持水泵100%运行来日常使用。

接下来我们加入海盗船H105和采融变形金刚的性能测试，每个散热器均测试两组，一组风扇转速100%，一组风扇转速50%，所有水冷水泵转速均保持100%不变，变形金刚的风扇使用海盗船H105的原装风扇SP120L，保证在100%转速下可以完全吹透。
（由于核心温度数据太多，所以我们取核心温度的平均值来制作图表）

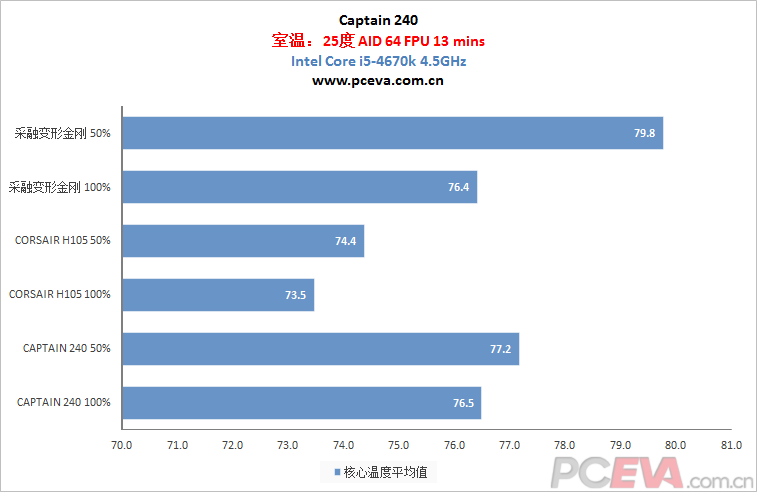

100%转速组中，性能最强的是海盗船H105，接下去是采融变形金刚，最后是Captain 240，不过Captain 240和采融变形金刚的性能基本在伯仲之间，只是有一个核心变形金刚略微领先了2度，所以得出来的平均值变形金刚以微弱的优势高于Captain 240。而50%转速组中，性能最强的依然是H105，接下来是Captain 240，最后才是采融变形金刚，这次由于风冷散热器对于风扇转速的依赖性，所以Captain 240以较大的优势占据了第二名。在风扇转速降低50%后，由于SP120L无法完全吹透变形金刚这种鳍片比较厚的散热器，所以性能出现了倒退，水冷由于冷排较薄，并且结构上也比较容易吹透，所以基本不会出现这样的状况，这也是水冷散热器的一个优势。

总结
Captain 240是一款定位高端的一体式水冷散热，配备240mm水冷排，是第一个采用分离式结构水冷泵的水冷散热器。分离式水冷泵分为上下层，通过一根类玻璃材质水管连接，在通电后，水管可以看到红色的水冷液在流动，并且水冷头带有红色LED灯，犹如“核反应堆”一般，在运作时可随着负载高低出现呼吸灯或常亮效果，非常酷炫。分离式水冷泵结构带来的优点是提升了底座的容积，可以容纳更多的水冷液，提高散热效率，但由于上下两层是通过一根垂直于水平面的水管连接，所以对马达的扬程要求也会相应提高。
在性能上，Captain 240全速的性能和采融变形金刚差不多，达到顶级风冷的性能标准，并且通过噪音测试，我们发现风扇转速对于性能影响并不大，水泵转速对于性能的影响会更大一些，所以我们推荐把水泵转速全开，降低风扇转速来日常使用。
总的来说Captain 240是一款比较注重外观设计的高性能一体式水冷散热。目前这款散热器的售价为899元，并且另外有120/360mm冷排版本，售价分别为429和1299元。
