风水对决，冰神280L、240M、船长240、银剑IBEE对比测试

作为一个热爱散热的折腾党，立志要收藏全市面上的高端散热器，目前已经通过各种方式（新购、跟网友交换、参加活动等）收藏了将近20款散热器，比较有名的有： 酷冷至尊冰神280L，酷冷至尊冰神240M，猫头鹰NH-D15，利民银剑IBEE，执政官SBE，U120E C版，九州风神CAPTAIN 240、阿萨辛、大霜塔至尊版，采融变形金刚B版等。还有一些，略微低端，这里就不说了，反正堆了一屋子，女王对花钱倒没啥意见，但对占据家里巨大空间颇有微词，反正为了安置他们，我想尽了一切办法，床底、柜子里，各个角落，反正通过充分发挥主观能动性，基本解决了如何安置的问题。

言归正传，且说去年底在群里和一个网友用红变+2把灯扇换了一枚银剑IBEE，终于有机会体验一把曾经的风冷王了，再加上之前的冰神240M和船长240，又找壕友借了个冰神280L，便凑齐了如下4个阵容，来进行一番对比测试。本次测试，可以说是本人耗时最久，所用方法最科学、最严谨的一次，咱们先看几大散热器的规格吧：

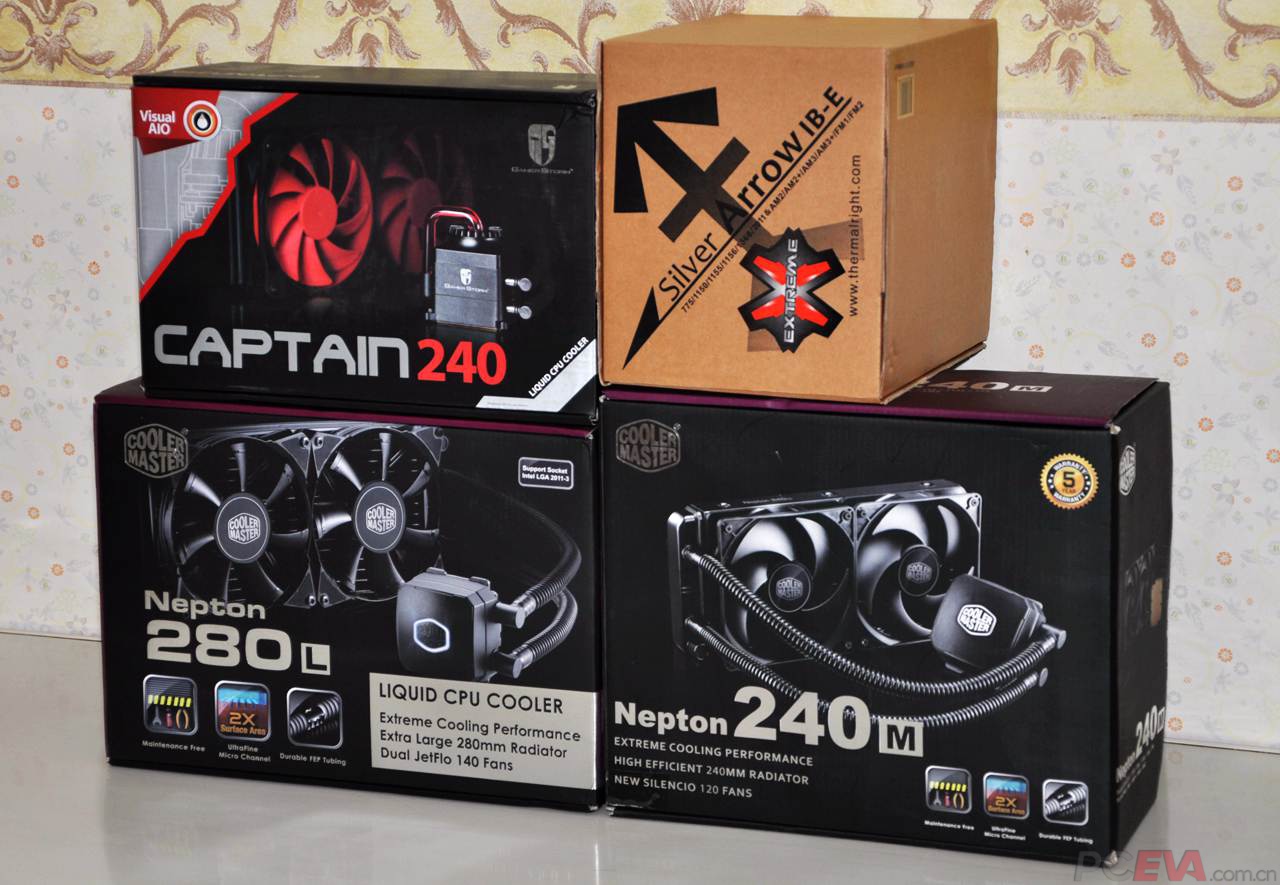

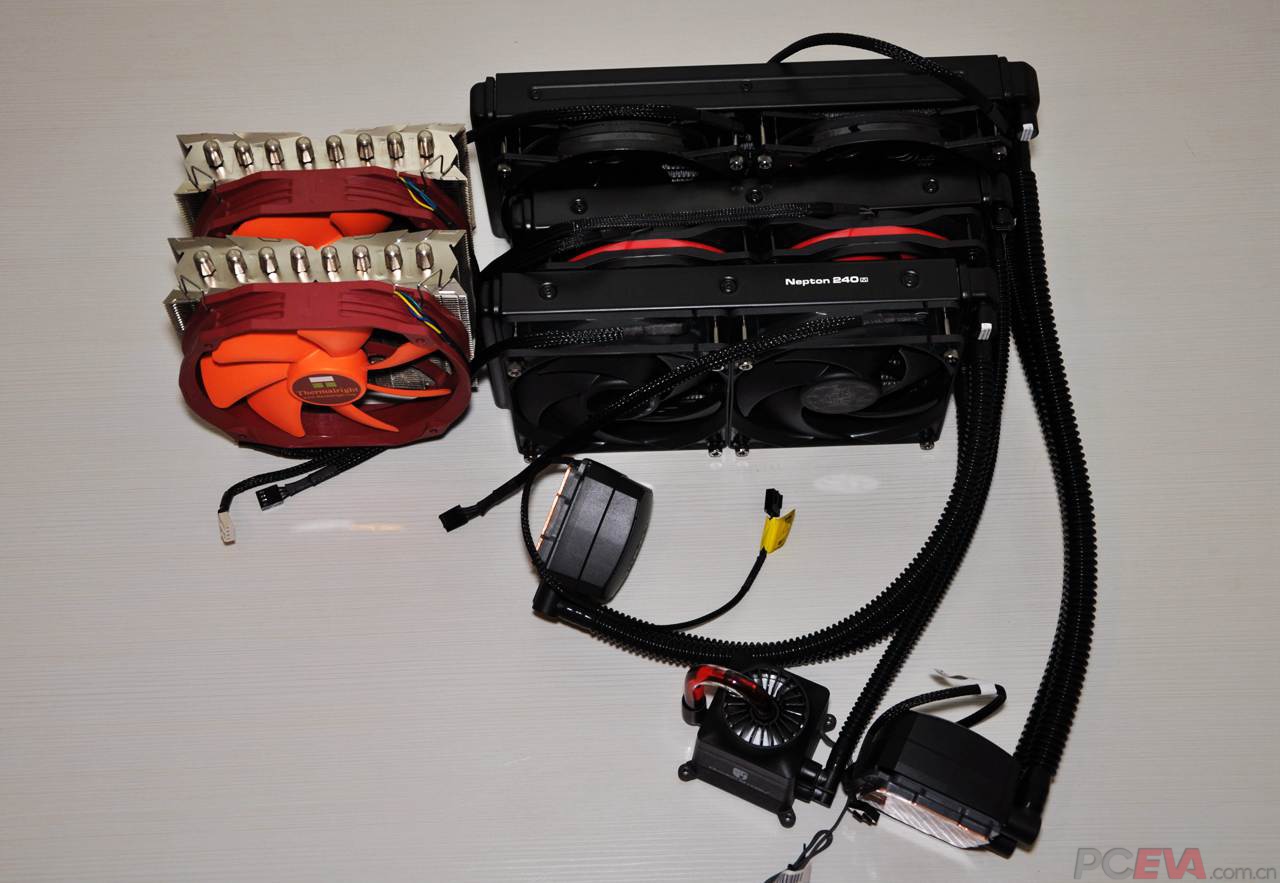

接着简单介绍一下4款散热器，下图中，左上为九州船长240、右上为银剑IBEE、左下为冰神280L、右下为冰神240M

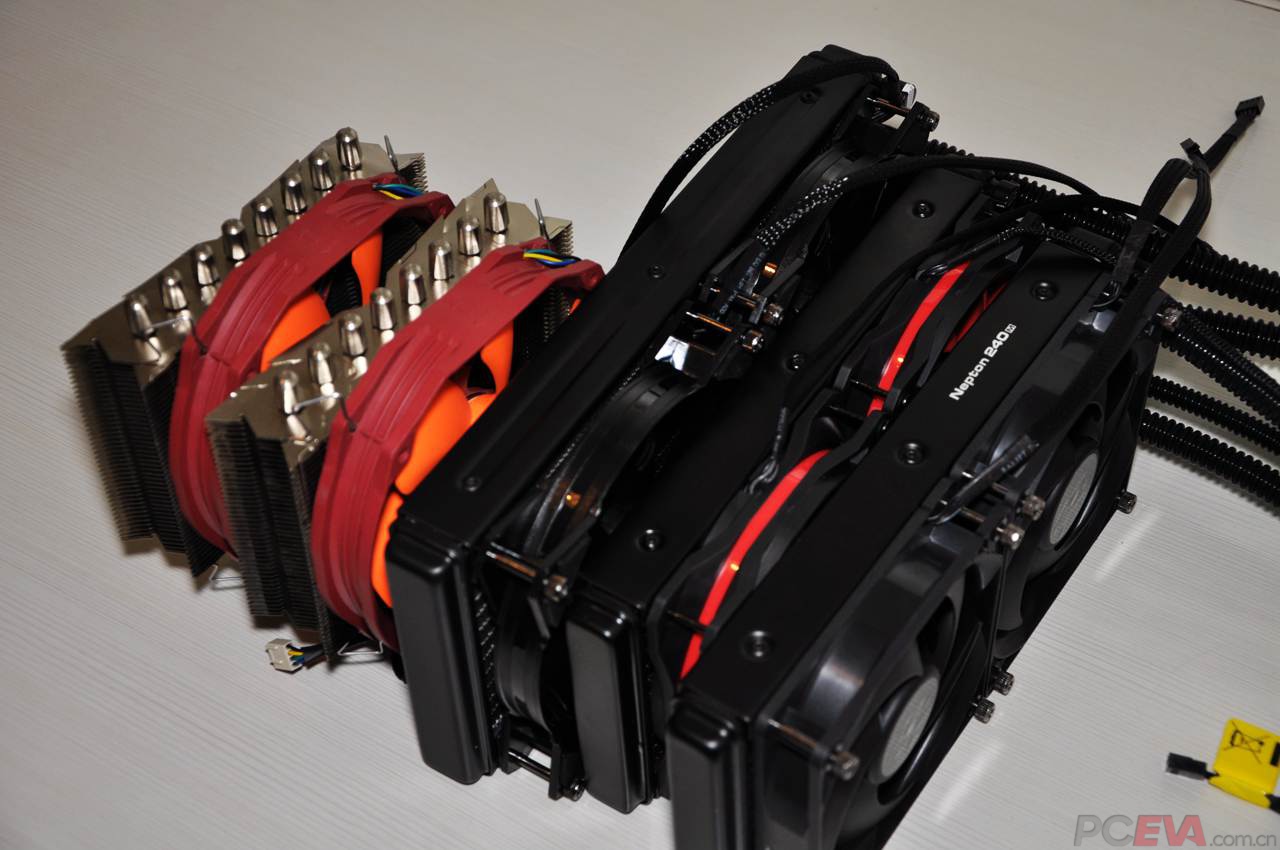

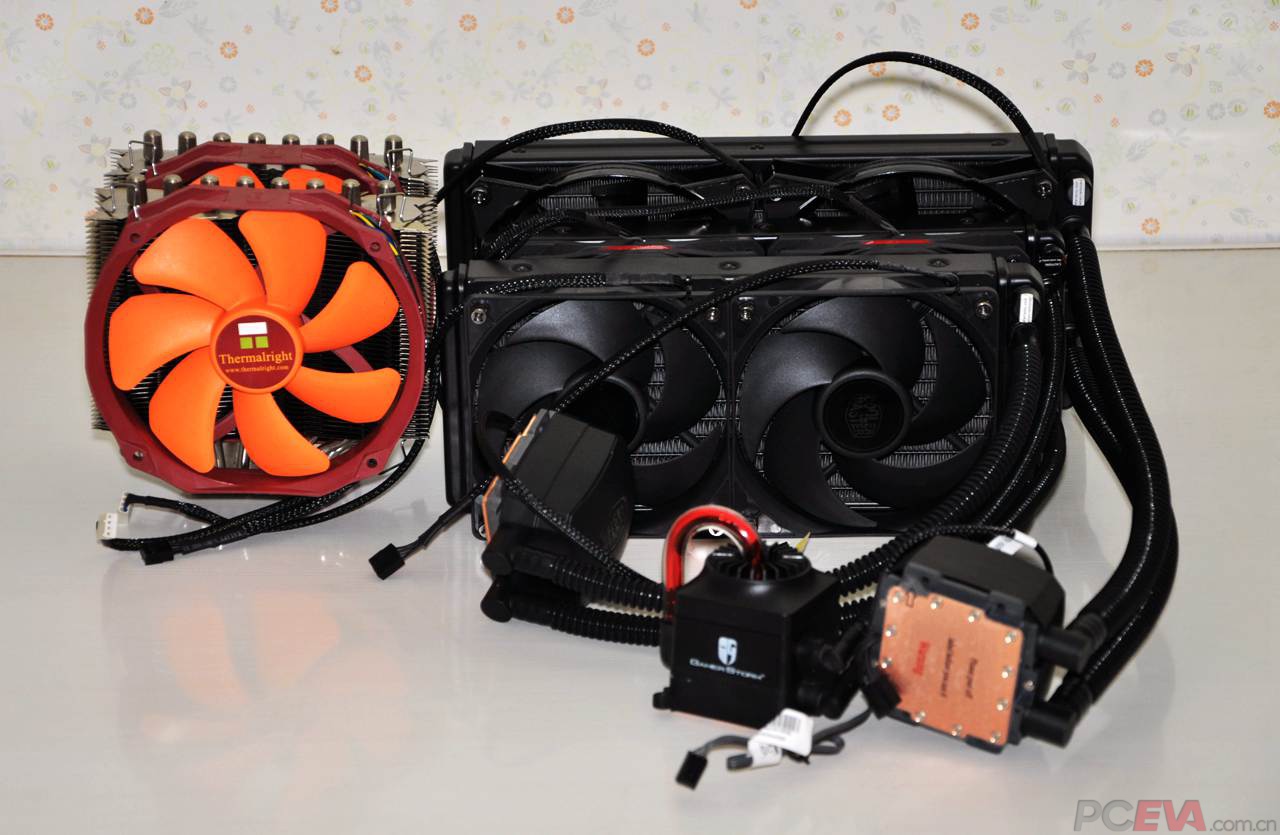

4款散热器都取了出来。



可以看出，4款散热器中，只有冰神240m和船长240的规格是相当的。



银剑IBEE在一堆水冷中成了小胖墩。

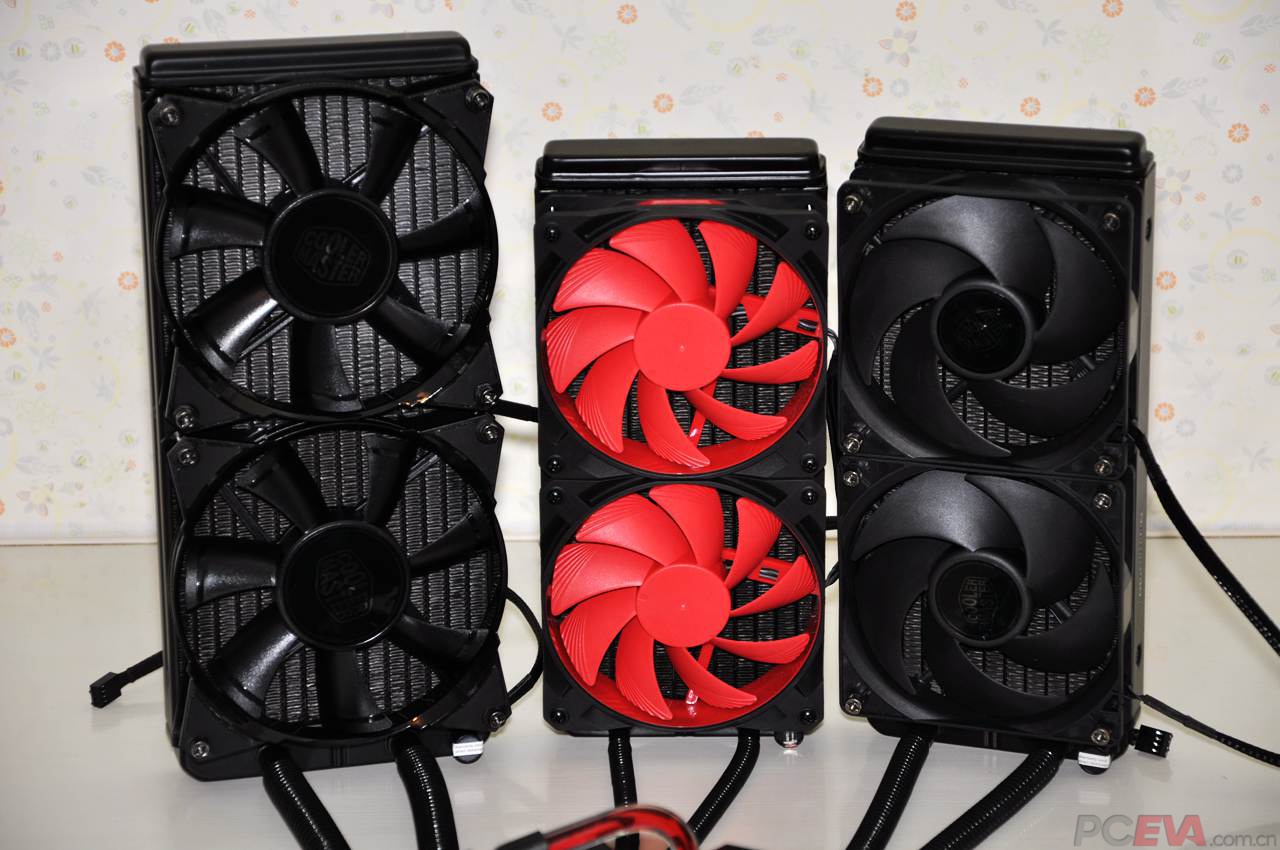

先看看3个水冷的情况吧，可以看出，冰神280L的体型明显大一圈，冰神240M和船长240都是240排，所以体型小了很多。

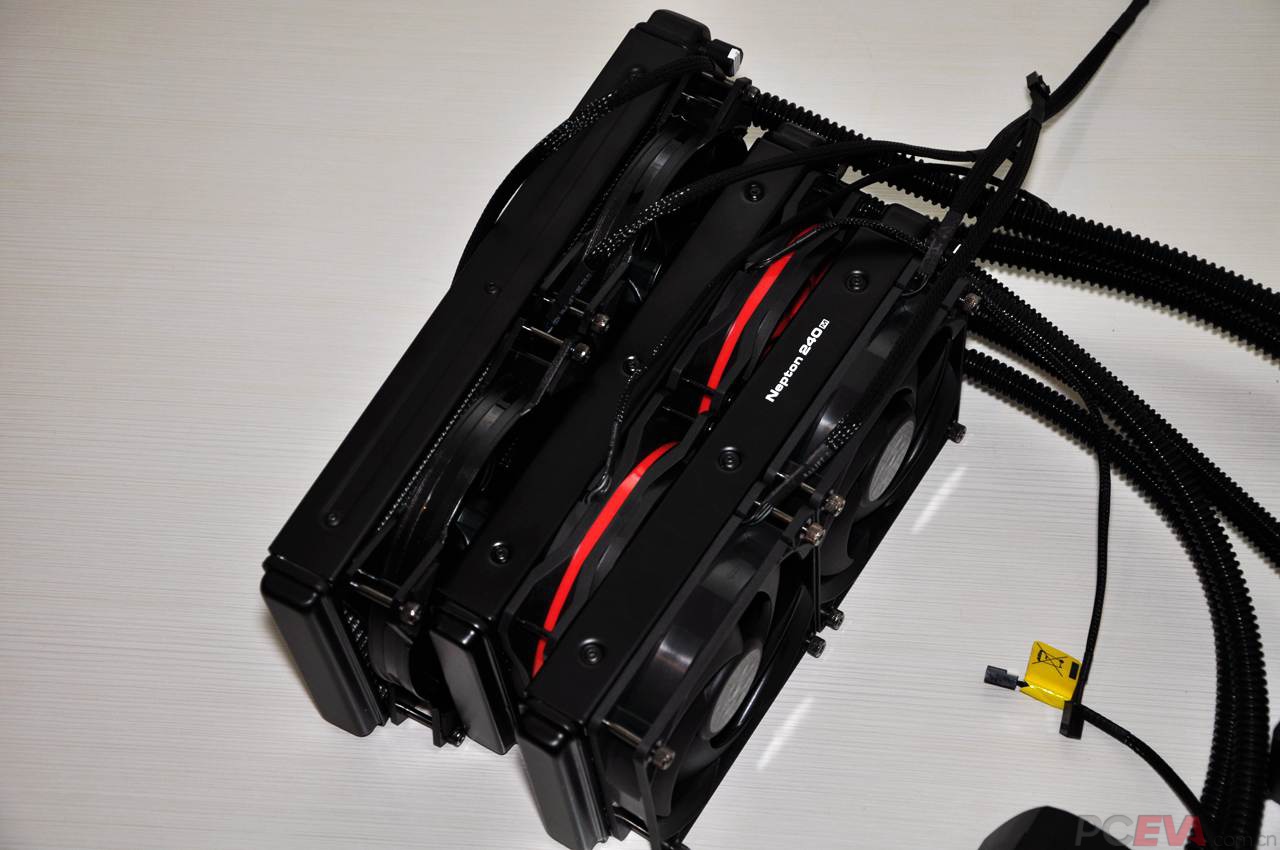

这张能明显看到尺寸的不同。

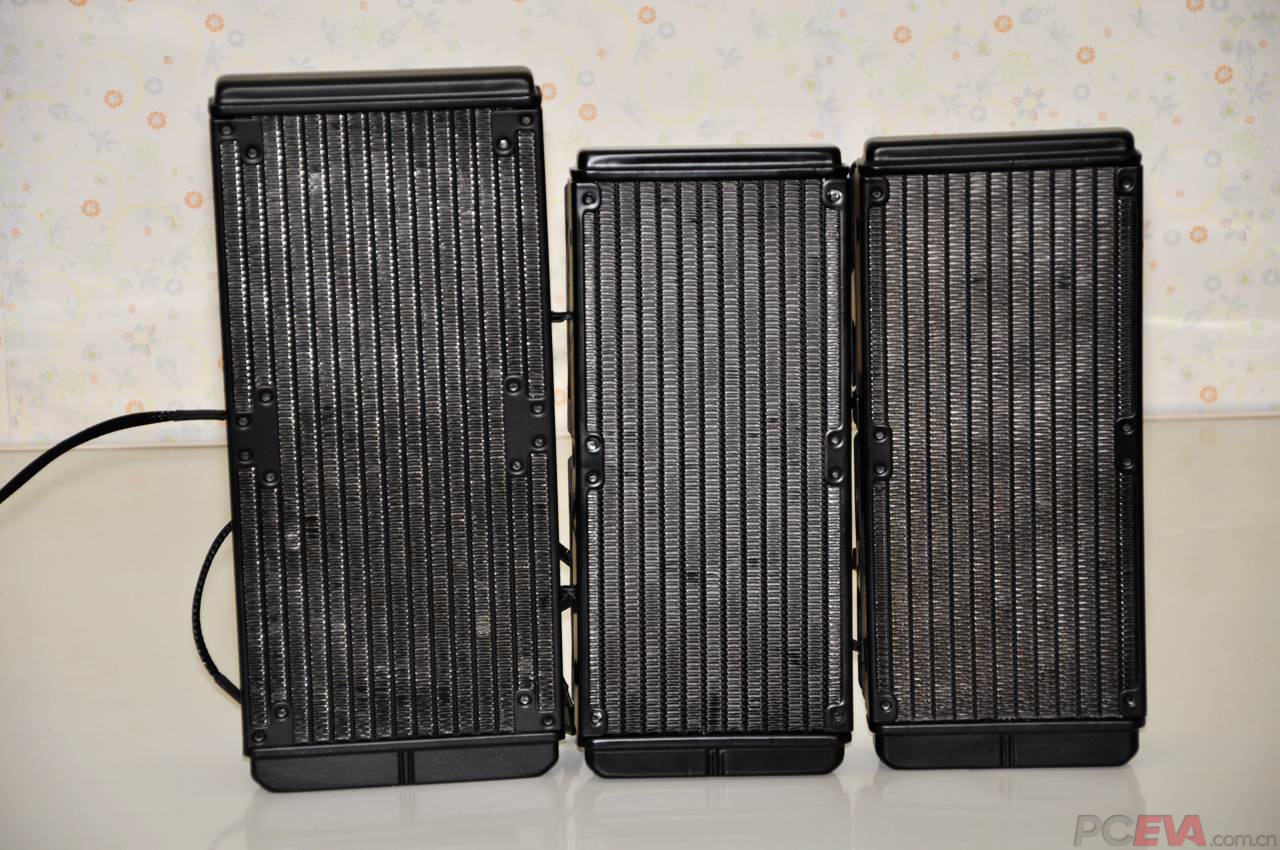

背面也瞧瞧。

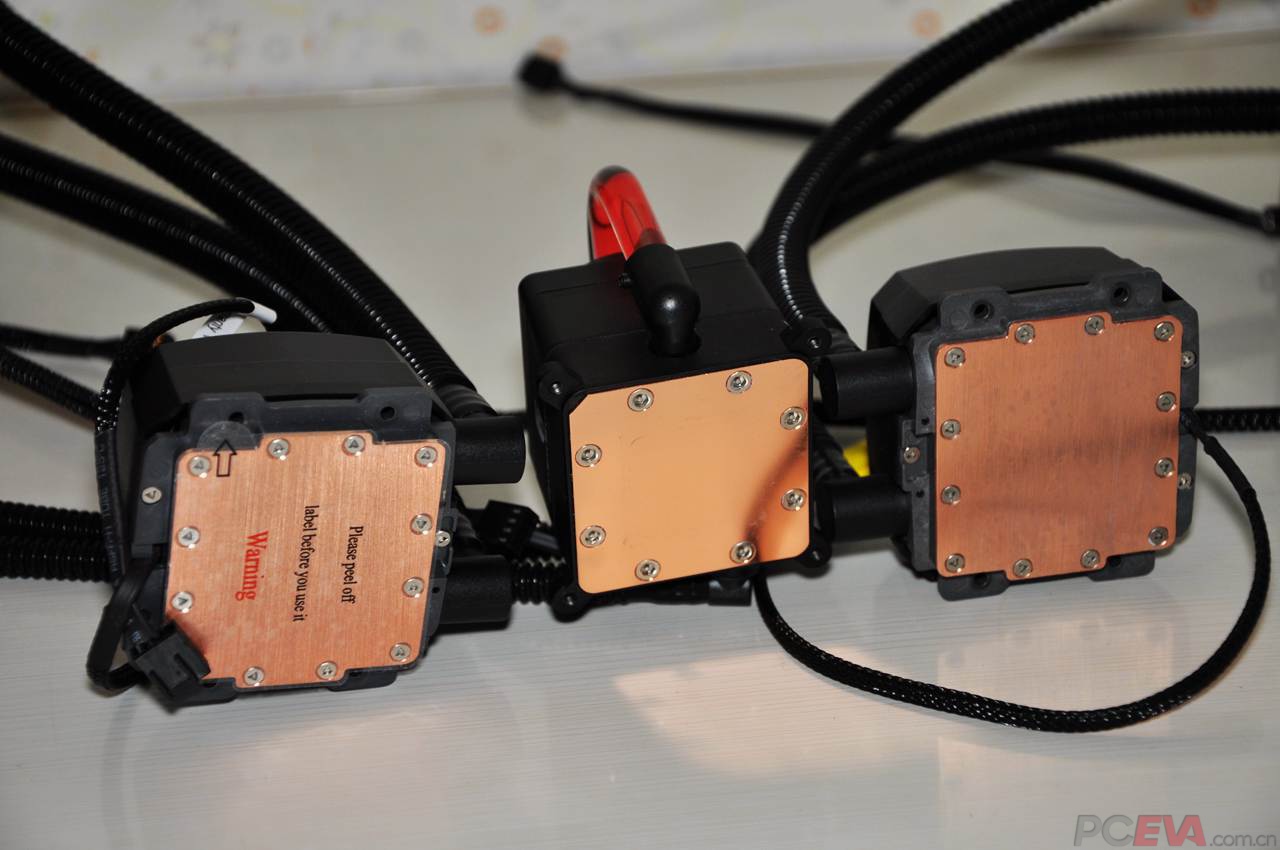

冷头冰神280L和240M的最大，中间的船长240较小，不过都足矣覆盖2011的U了。

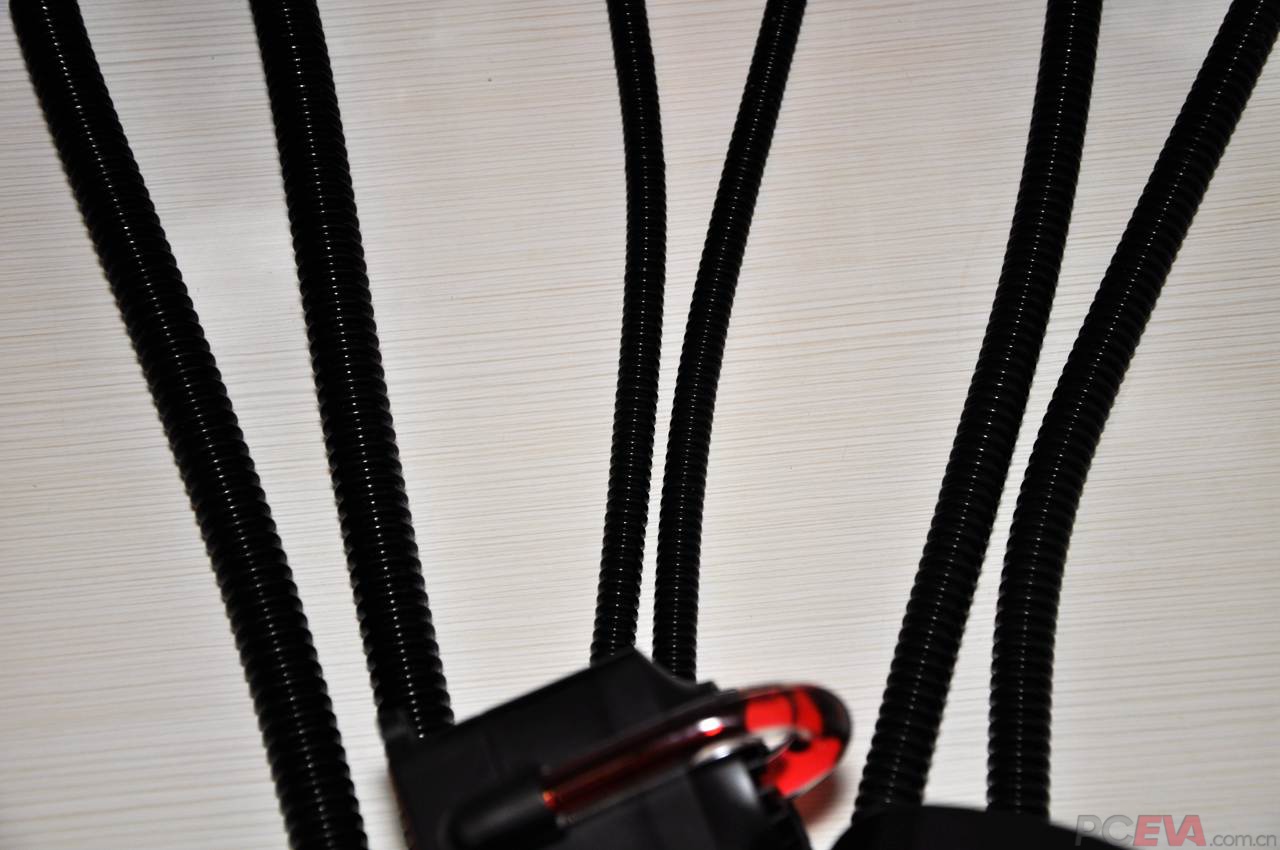

水管子，左边冰神280L的最粗，右边冰神240M的次之，中间船长240的最细。

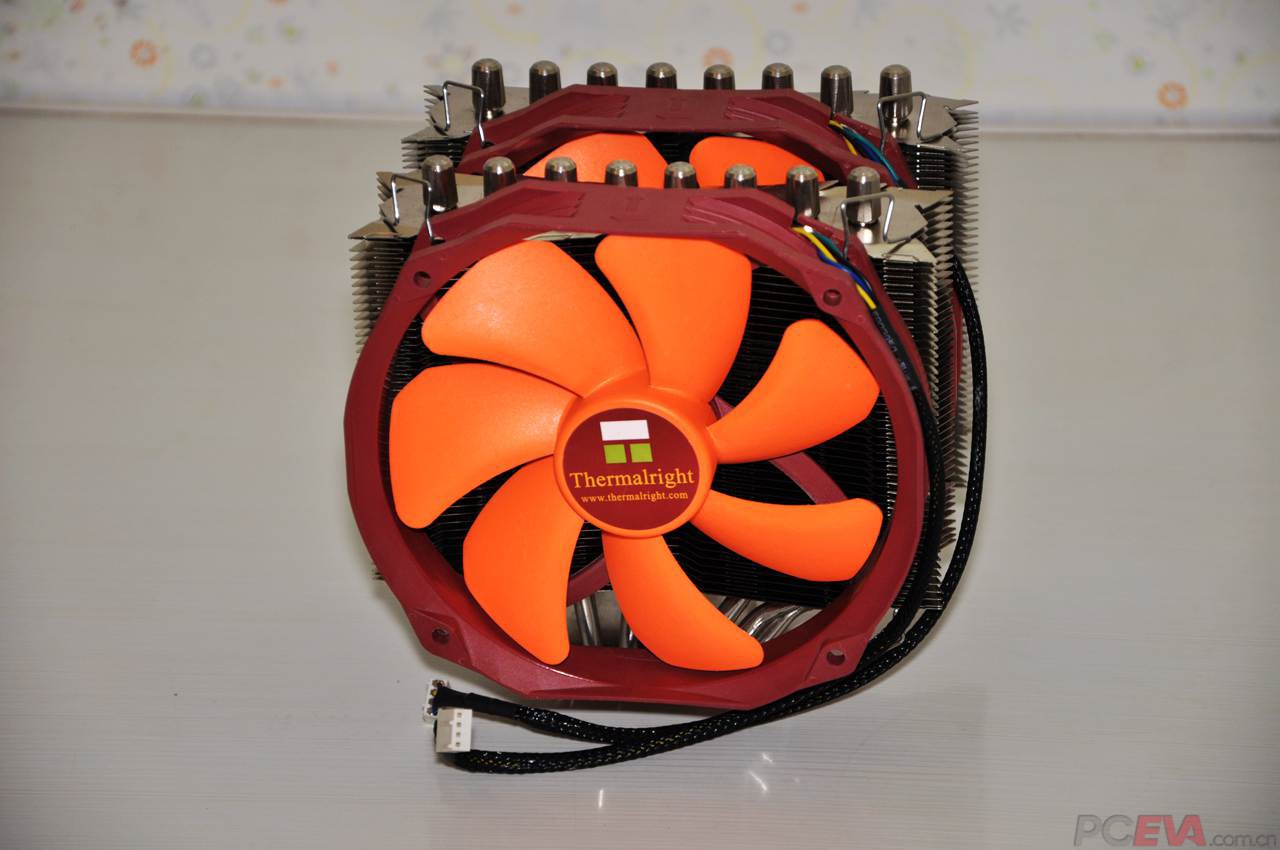

作为此次对比测试唯一的一个风冷，就单独拿出来亮亮相吧，当年一直梦想中的风冷王，不过本人更喜欢银剑SBEE，但鉴于目前停产，也不好收了，只好收了IBEE。



很霸气的散热器。

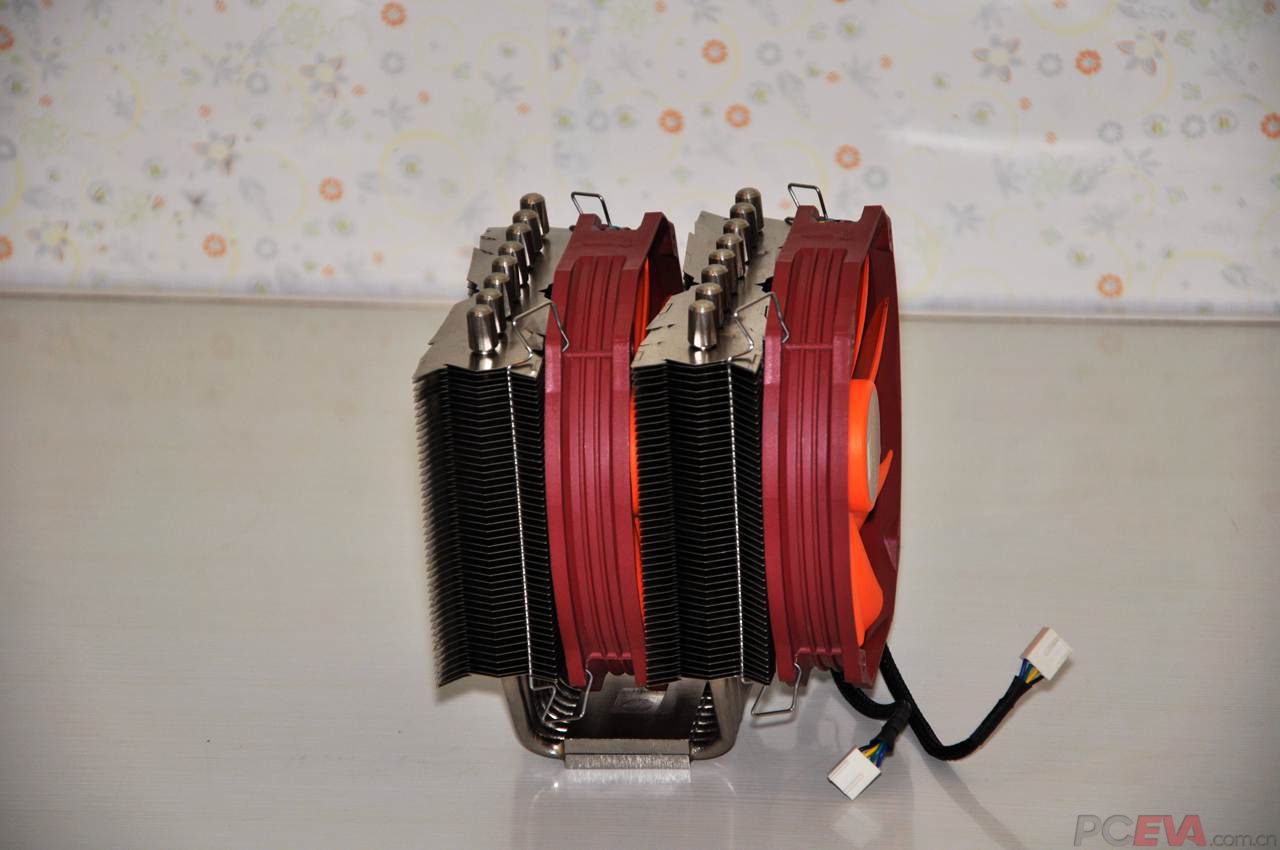

这张图能看出银剑IBEE并不是对称结构，而是歪脖子结构。

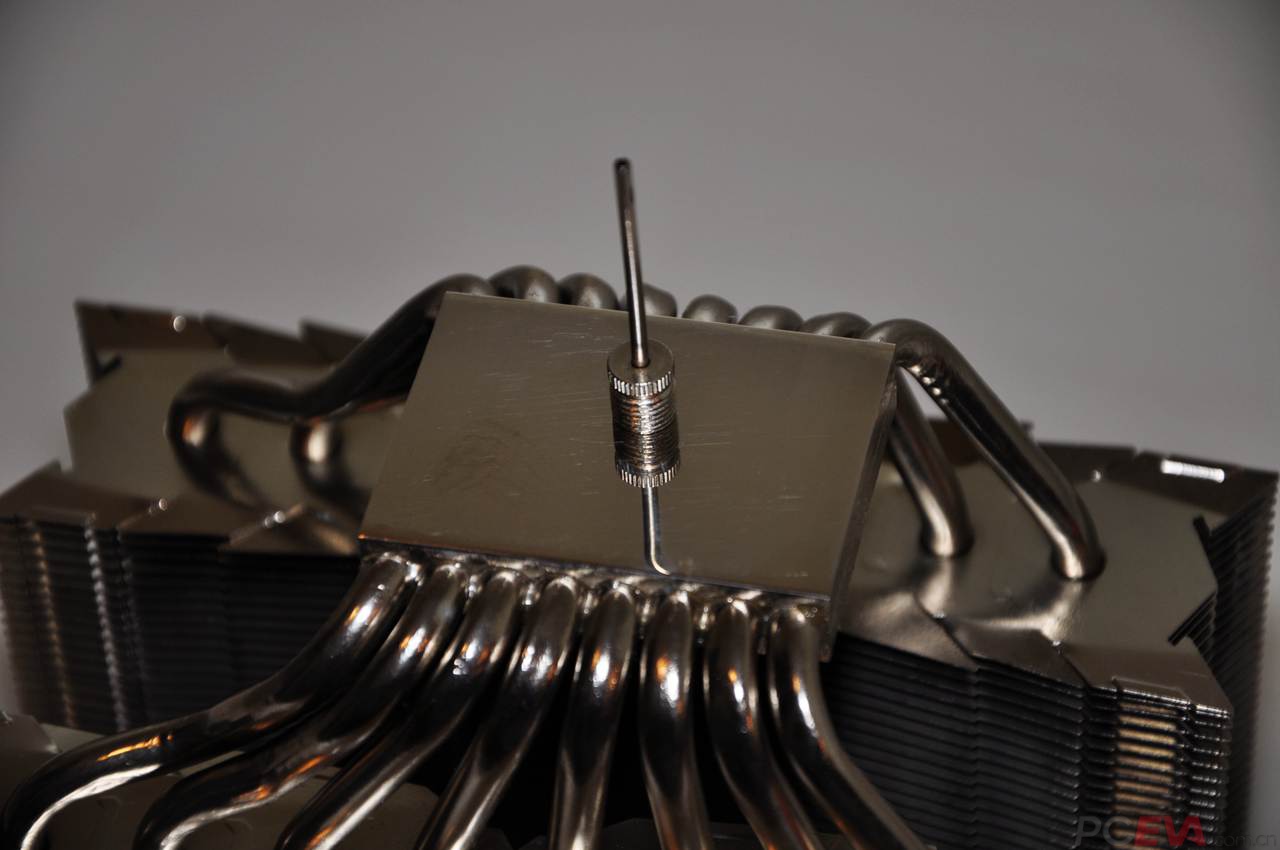

底座镜面处理，光鉴可人，底座和热管之间的焊料也很足，足到溢出很多，和我之前的D14完全不同的两种风格啊。

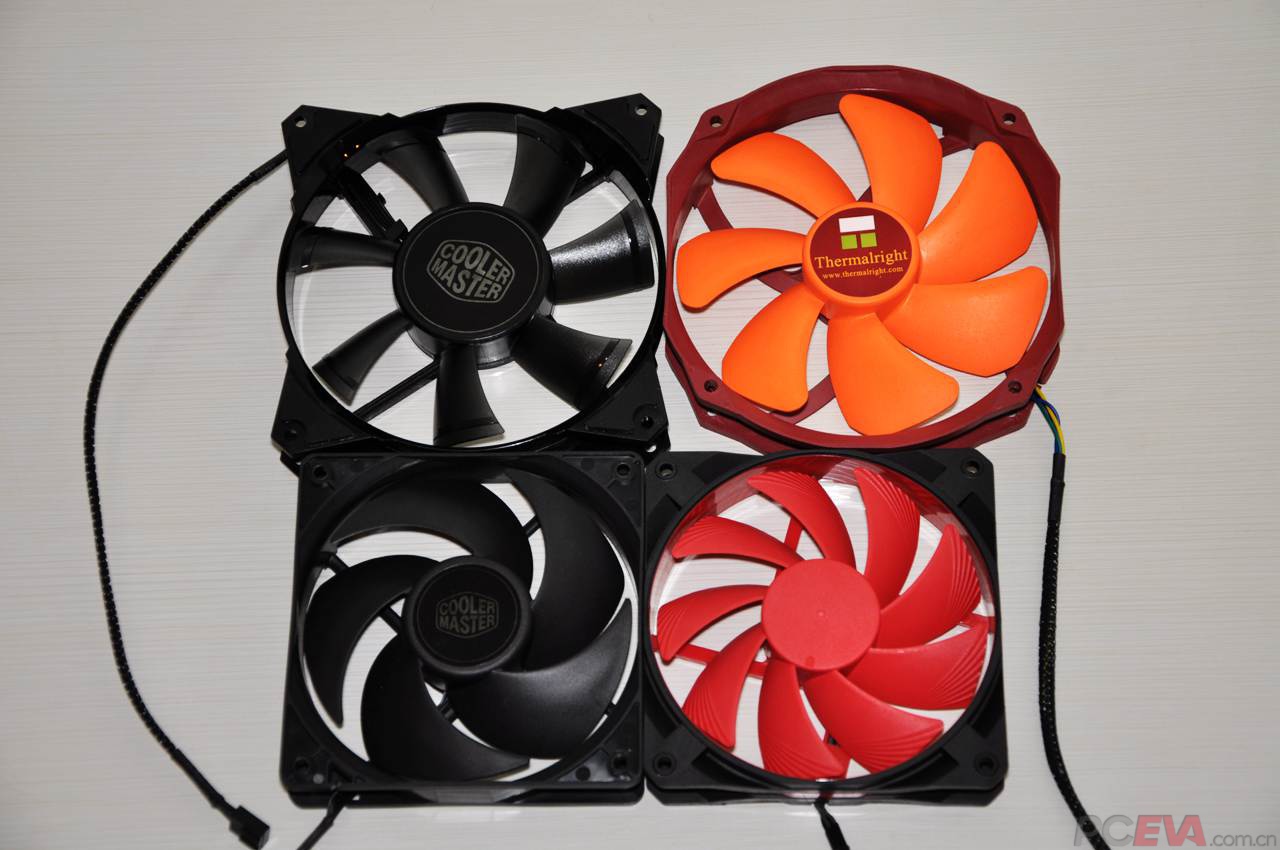

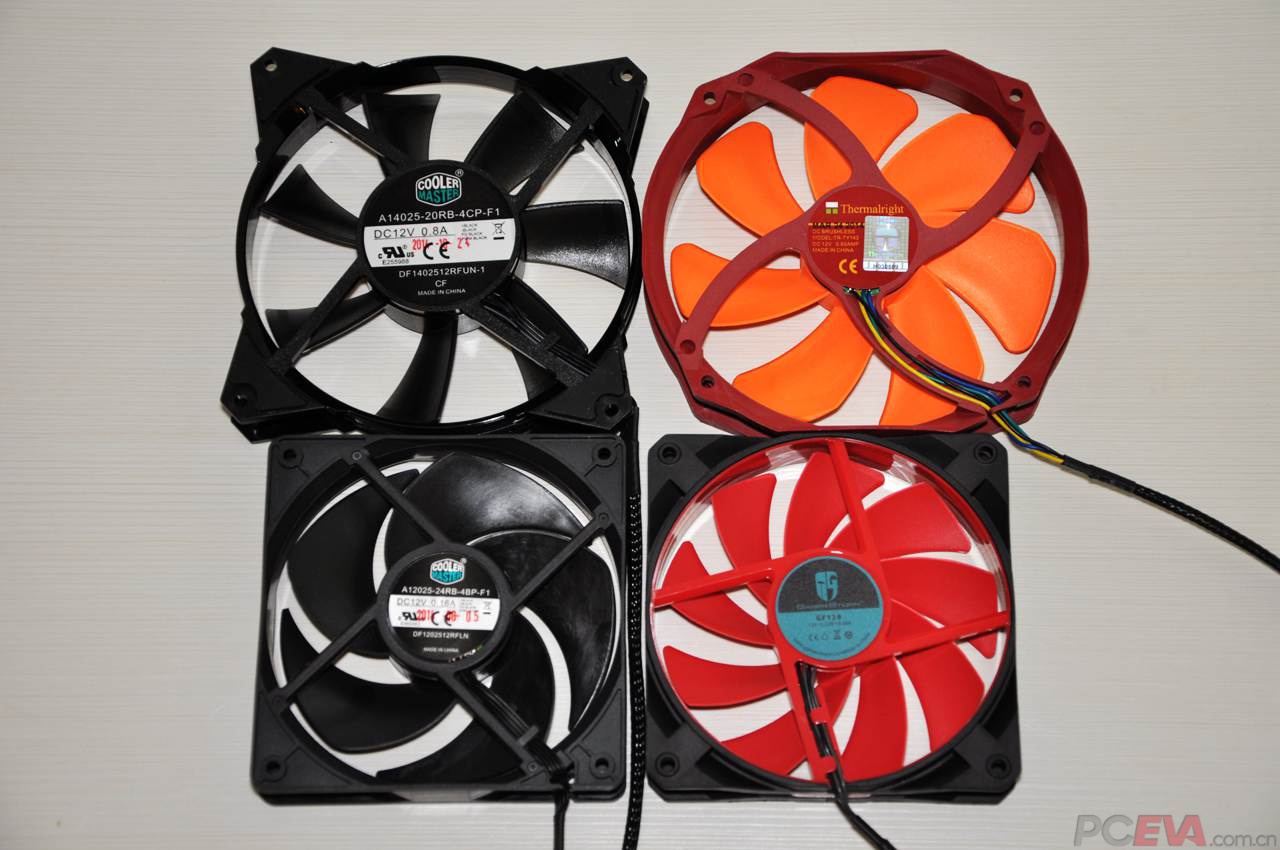

再来看看风扇对比，四把风扇，2个240排都用120规格的，冰神280L和银剑IBEE都用140规格的。



风扇反面的标签参数，这几个扇子貌似都是暴力扇，最高转速都达到了2000RPM。



再看看各个散热器的安装，平台依然是老掉牙的1366平台。

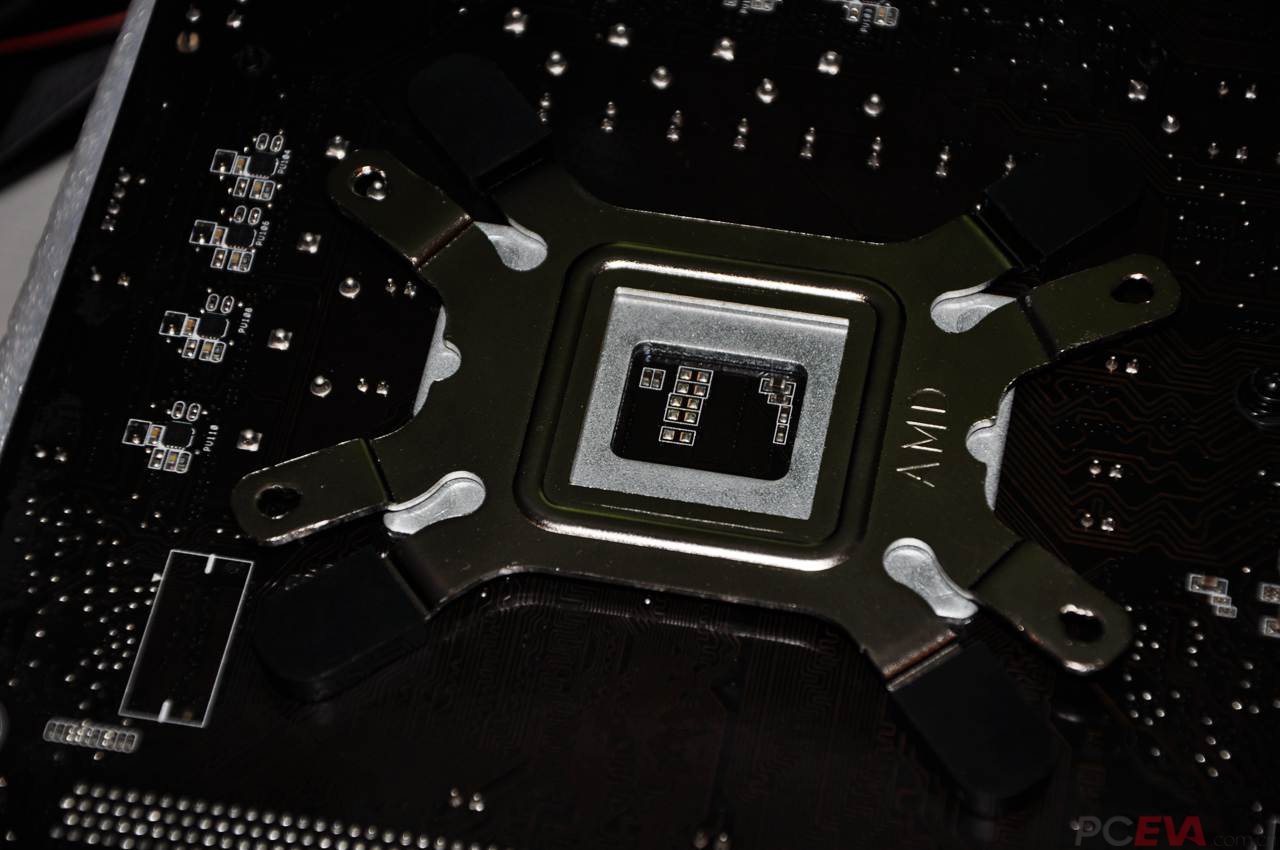

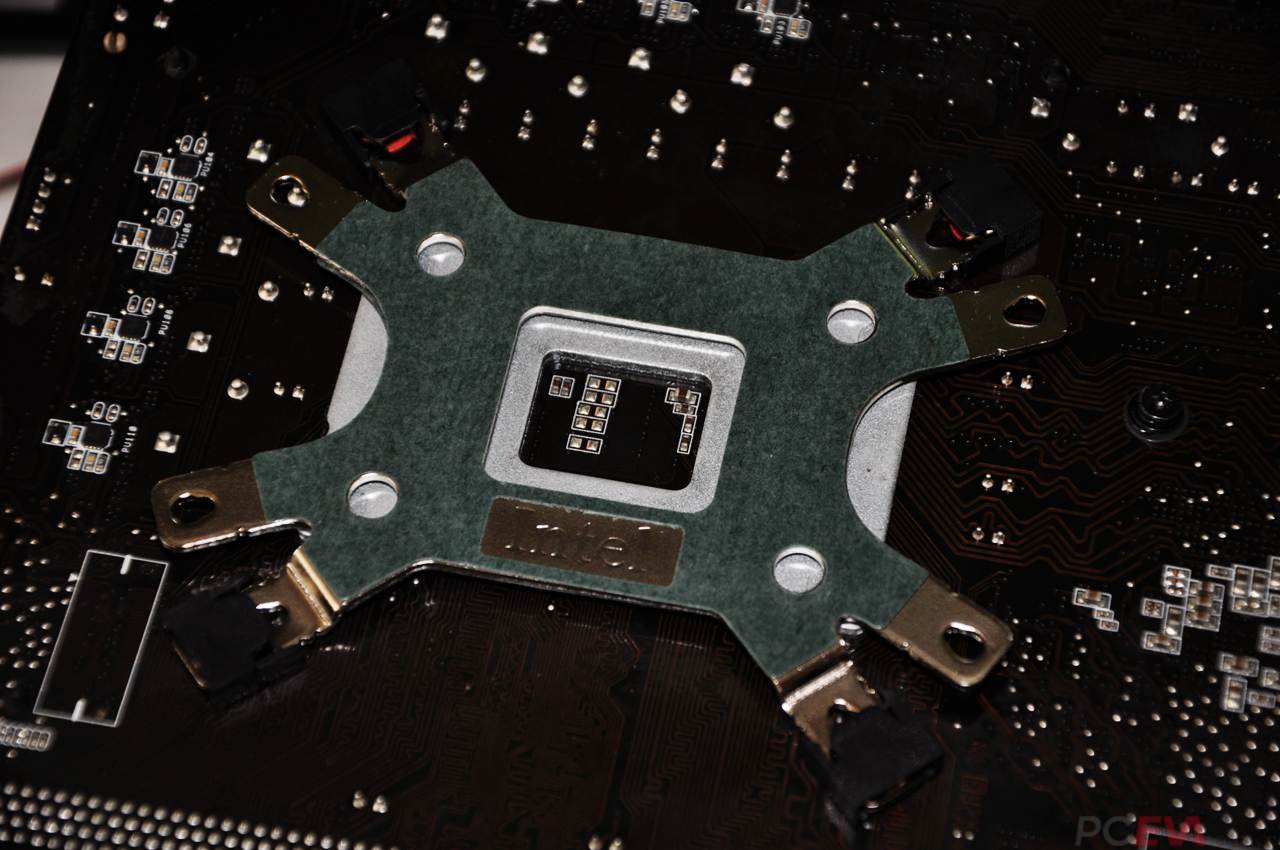

冰神280L装好了背板。

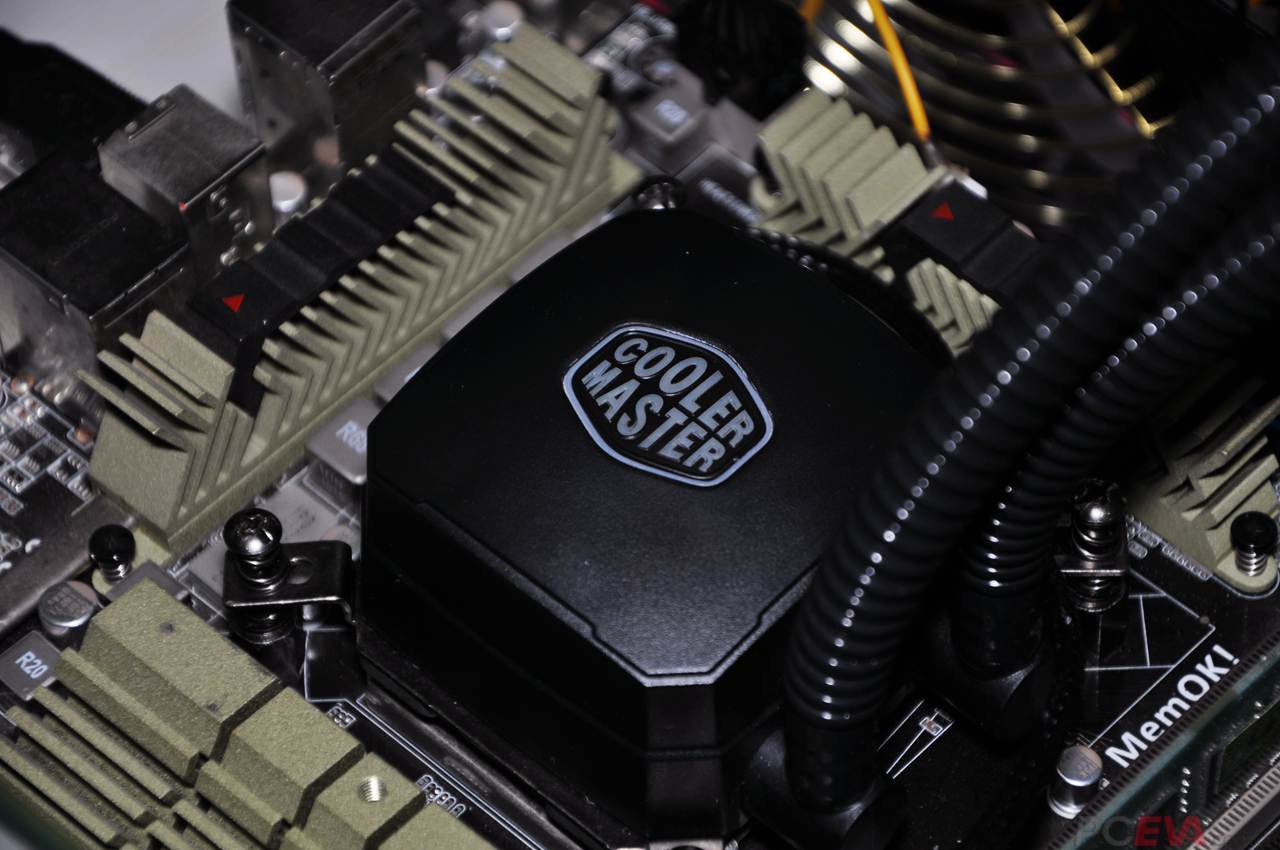

正面固定好冷头即可。



冰神240M的背板基本和280L一致。



正面结构也差不多。



船长240M的也大同小异。



正面固定好了。

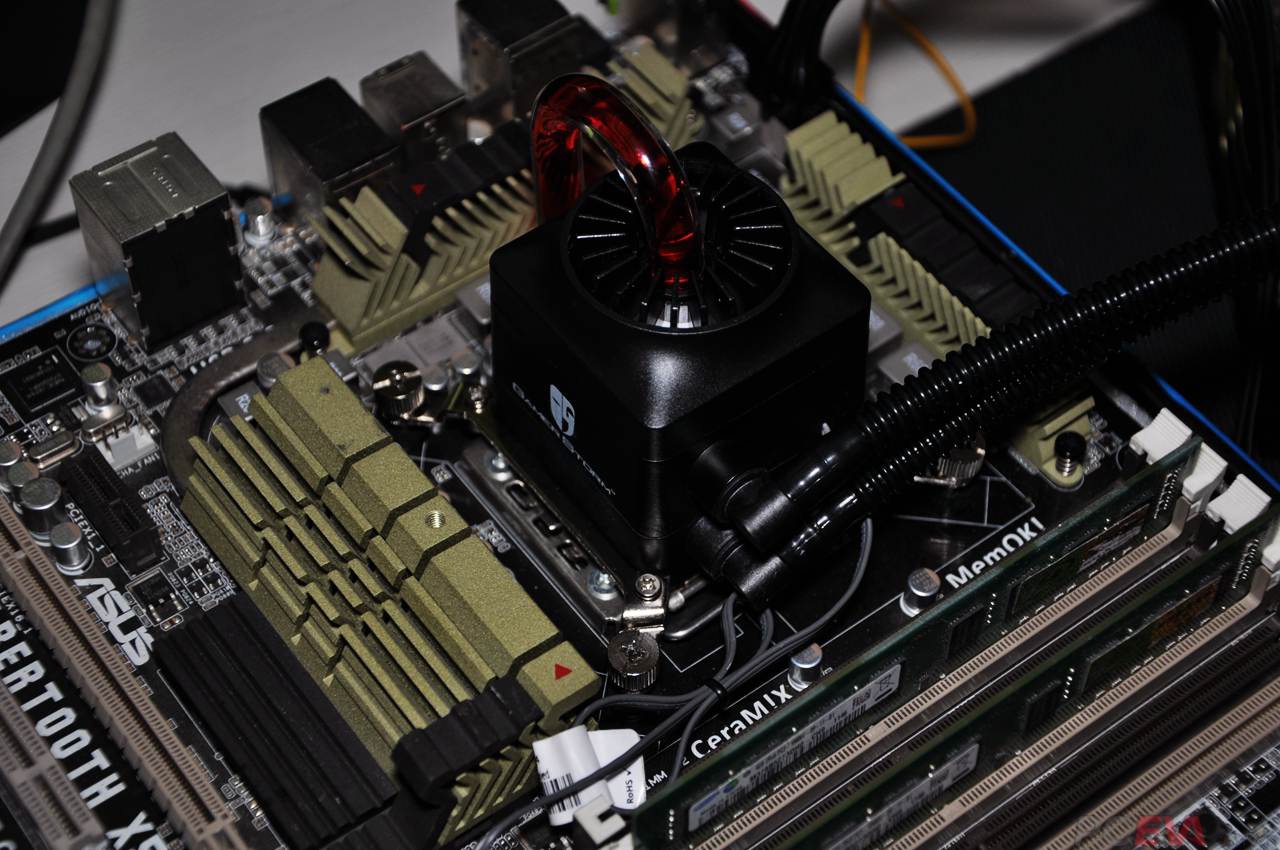

船长的冷头除了外露的水管子，还会发光，有点核子反应堆的意思



银剑IBEE的背板。

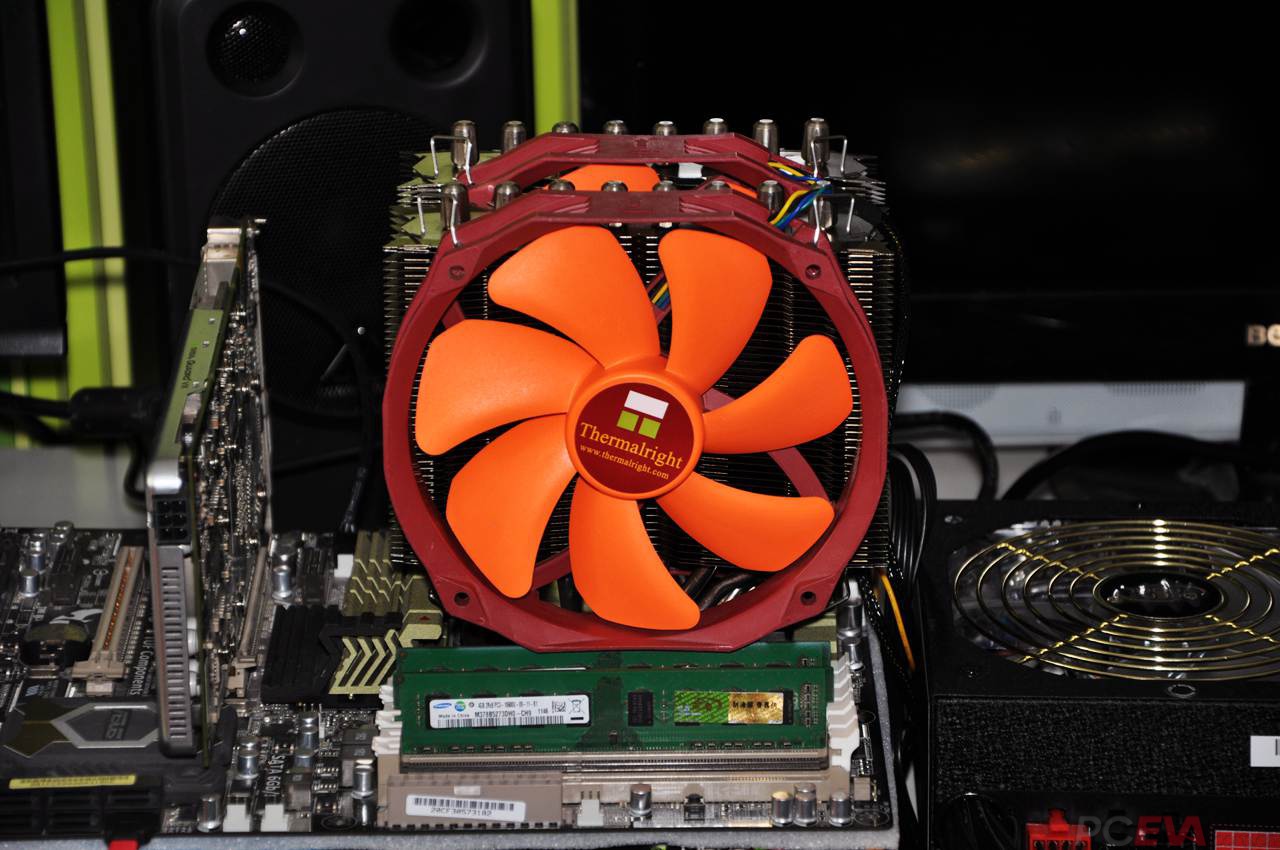

正面固定好，这货由于体型巨大，所以为了避免挡显卡，利民将其改为歪脖子结构，可以看出，离显卡很远。不过，对高梳子条的兼容性依然没改善，下图中的普条，都紧紧的贴着风扇了，如果是梳子条，必然打架。

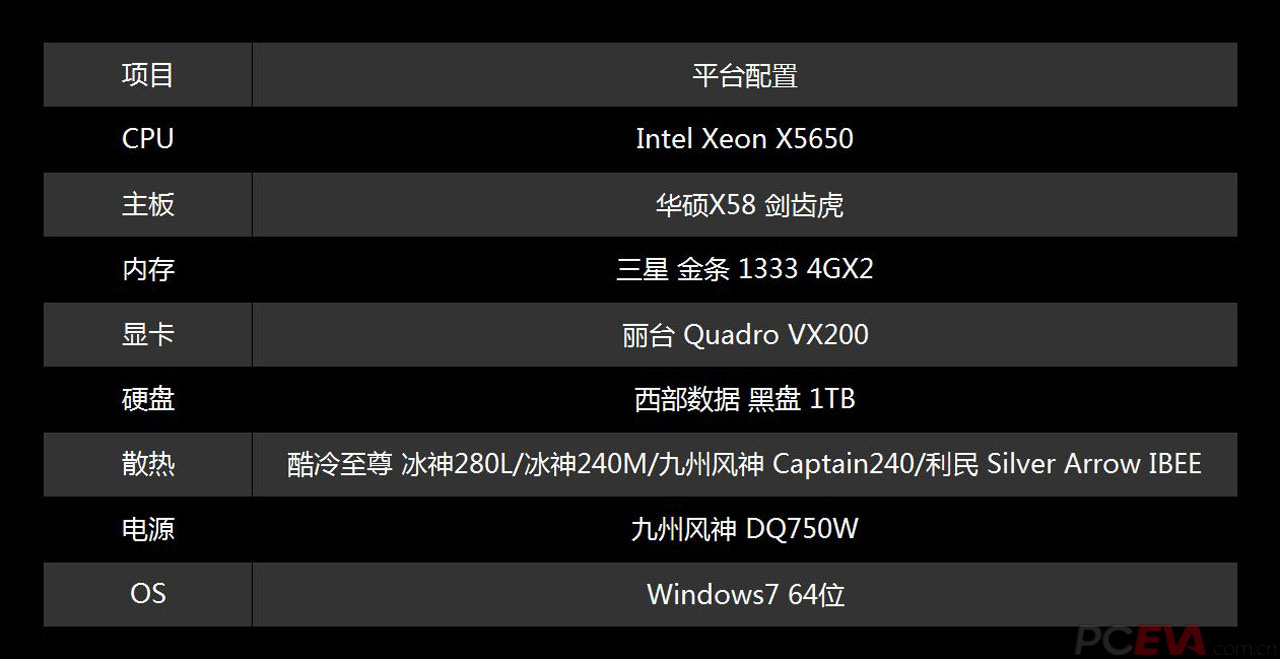

准备开测了，平台依然是1.312V OC到4.0G的X5650

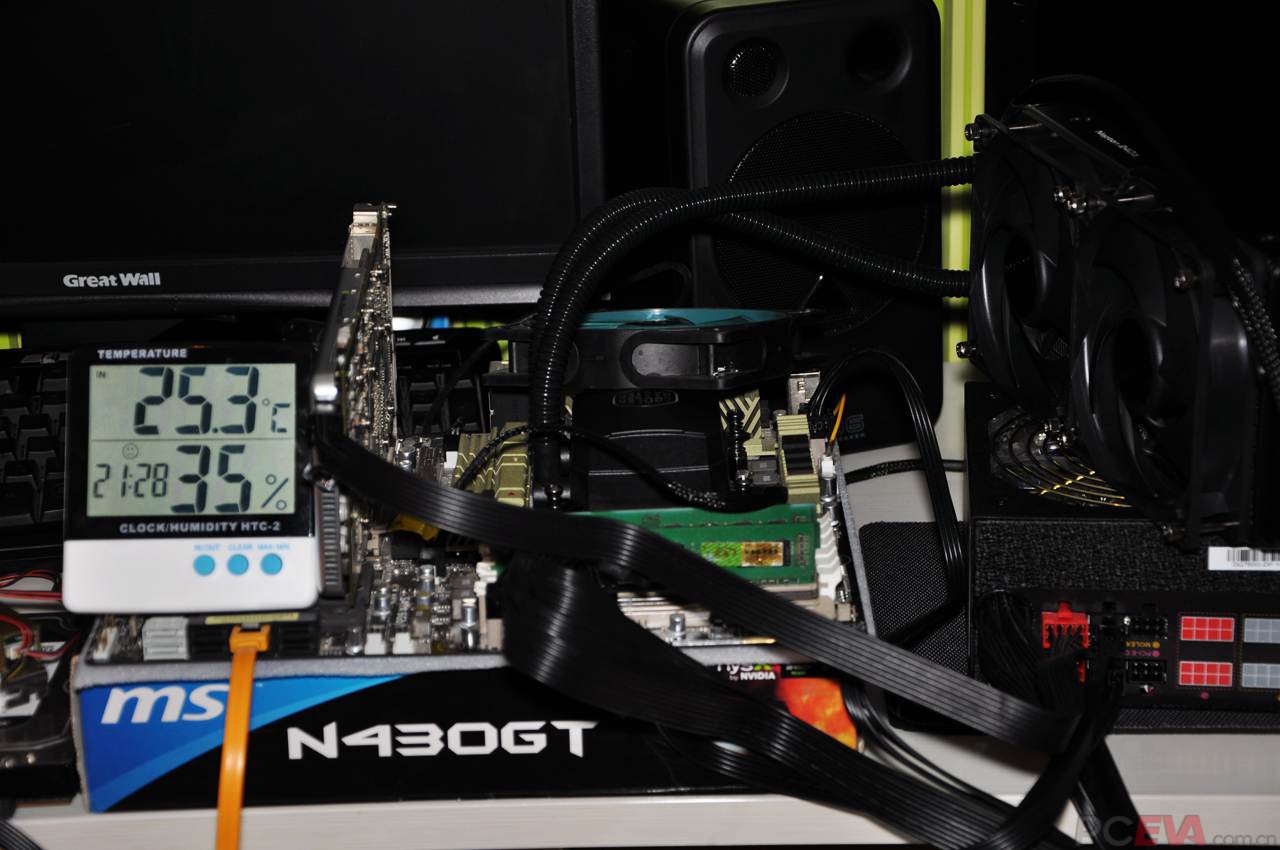

之前说这次测试更加严谨了，主要是因为新入了温度计，有了室温数据。

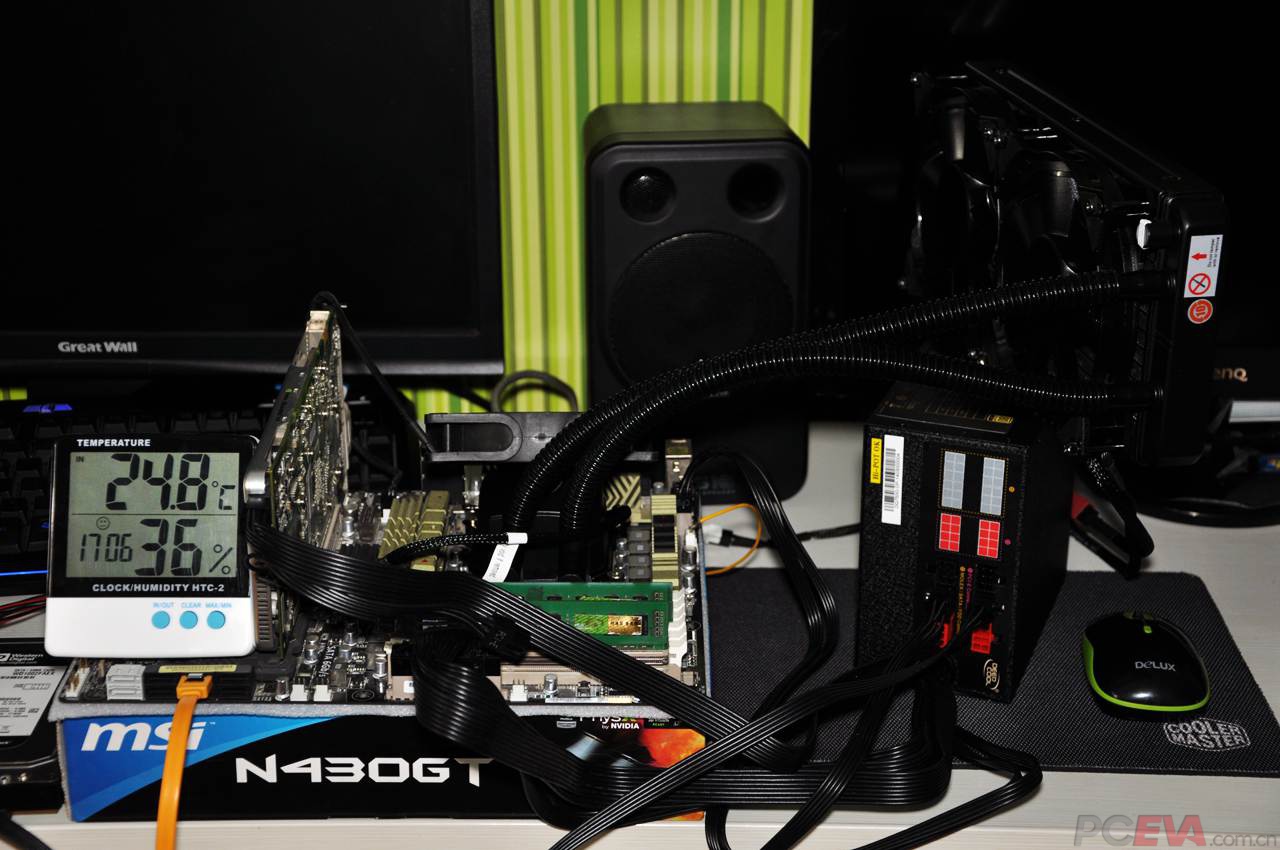

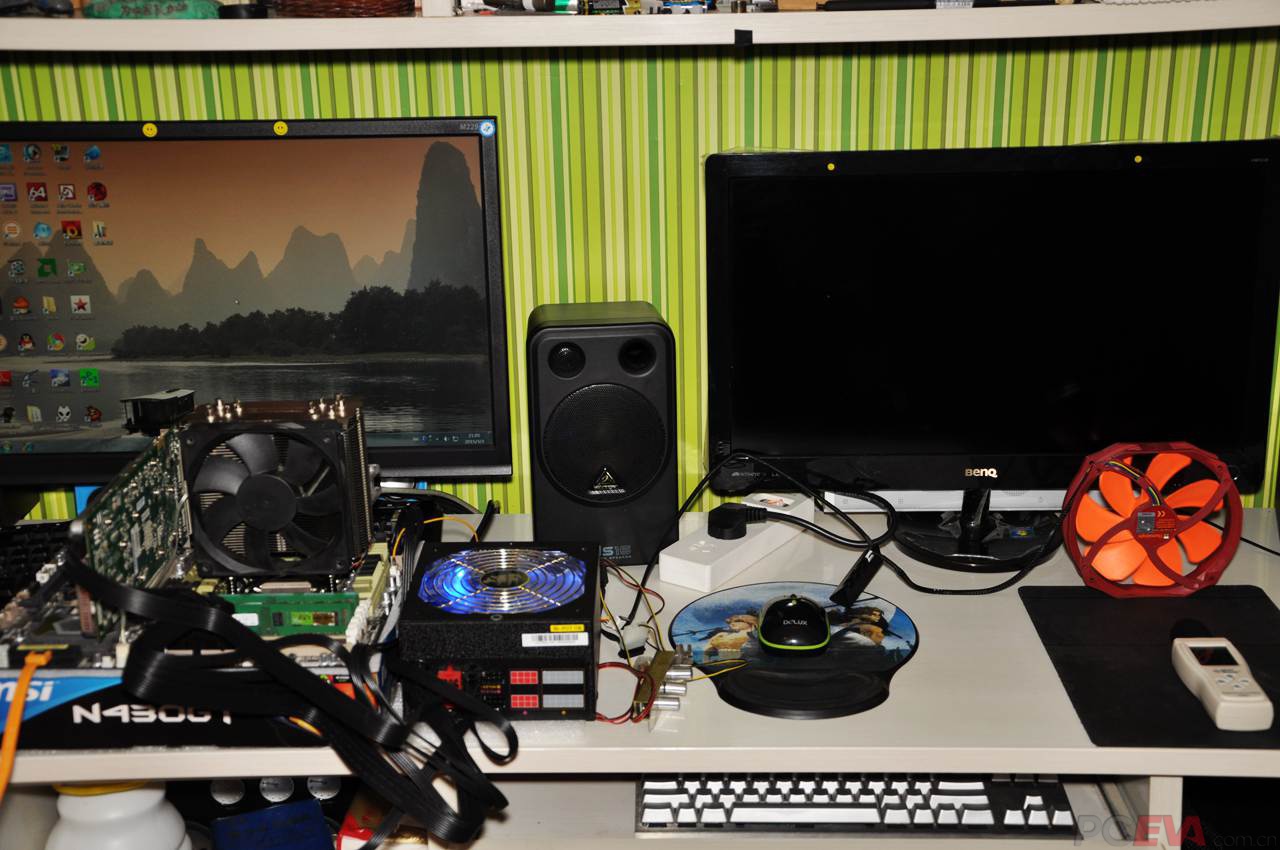

下图为冰神280L的测试场景。

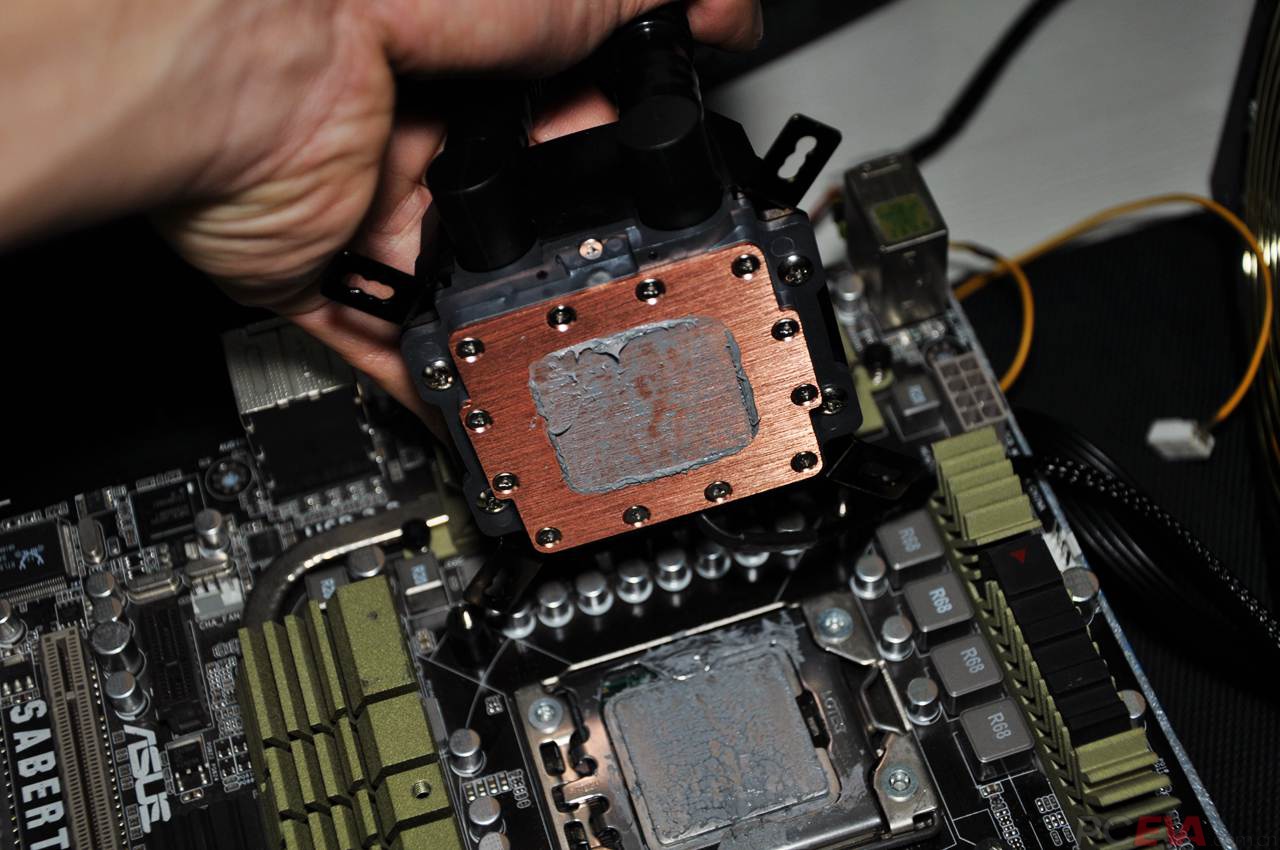

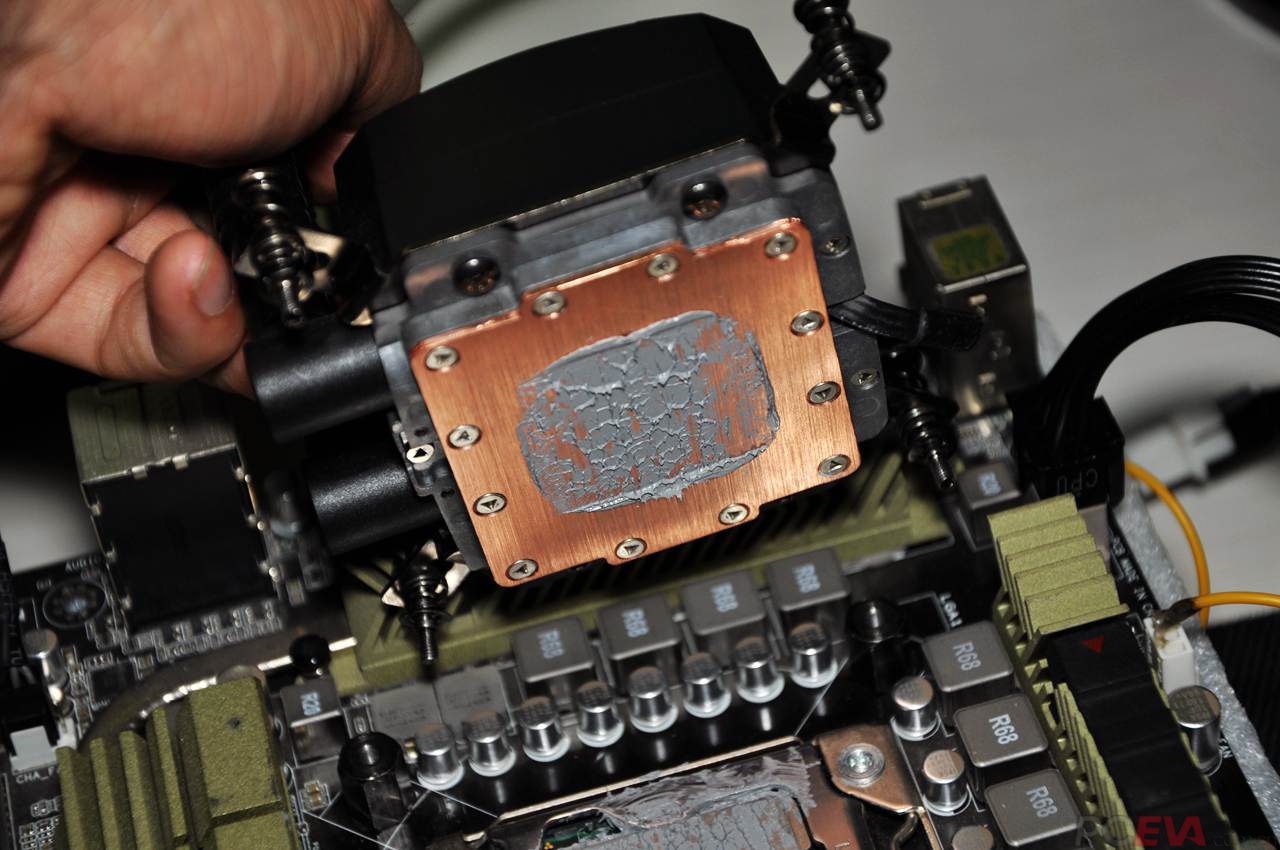

测试完的底座，可以看出，硅脂压的很开。



下图为冰神240M的测试场景。



测完后底座硅脂分布情况。

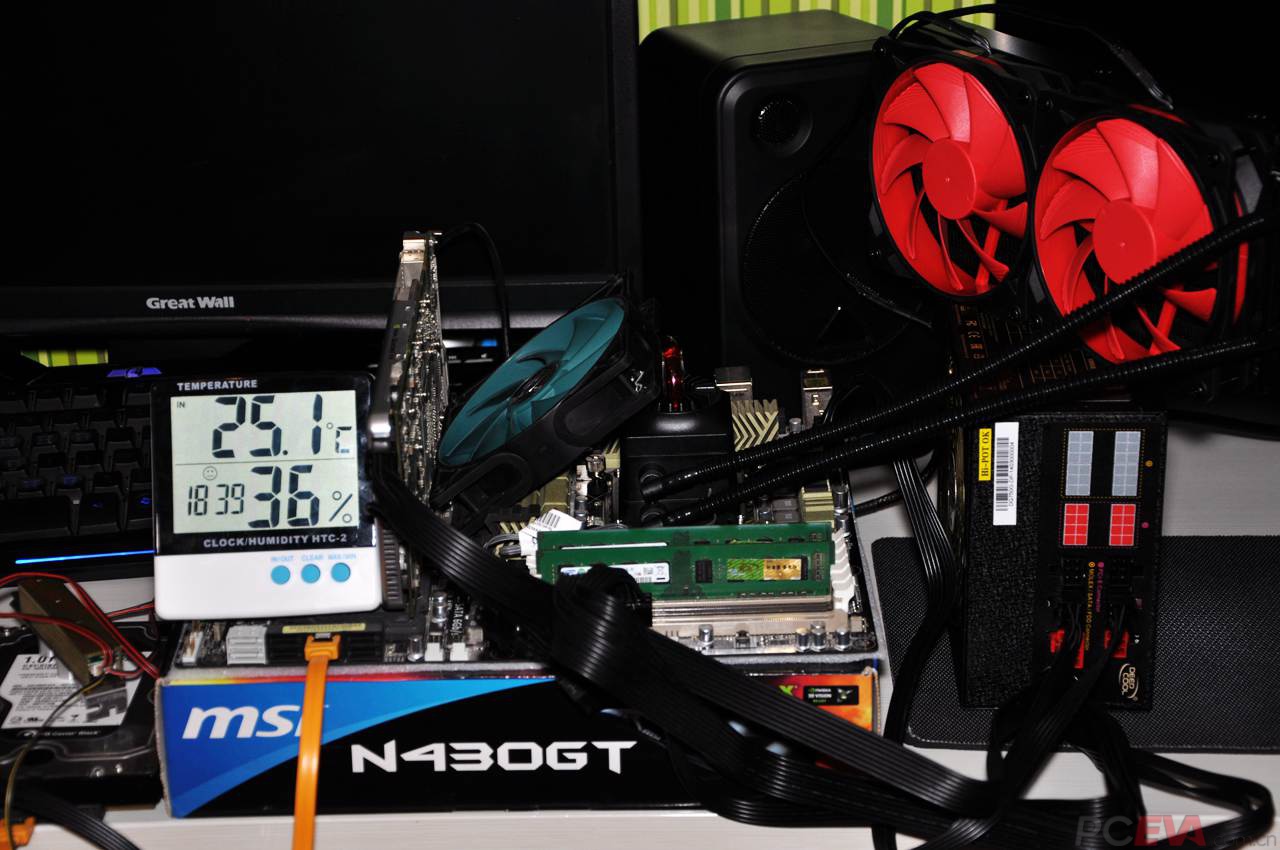

船长240测试场景。

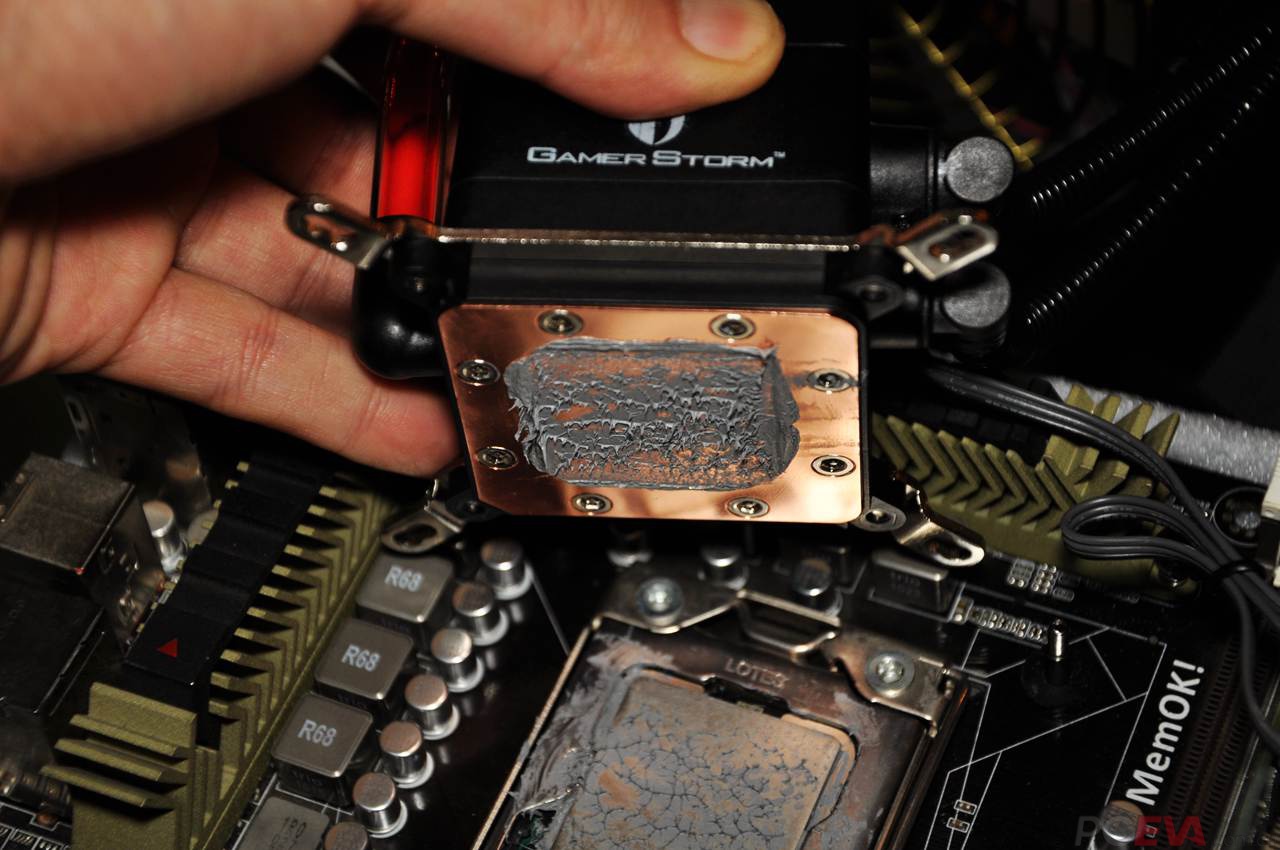

测完后底座硅脂分布情况。

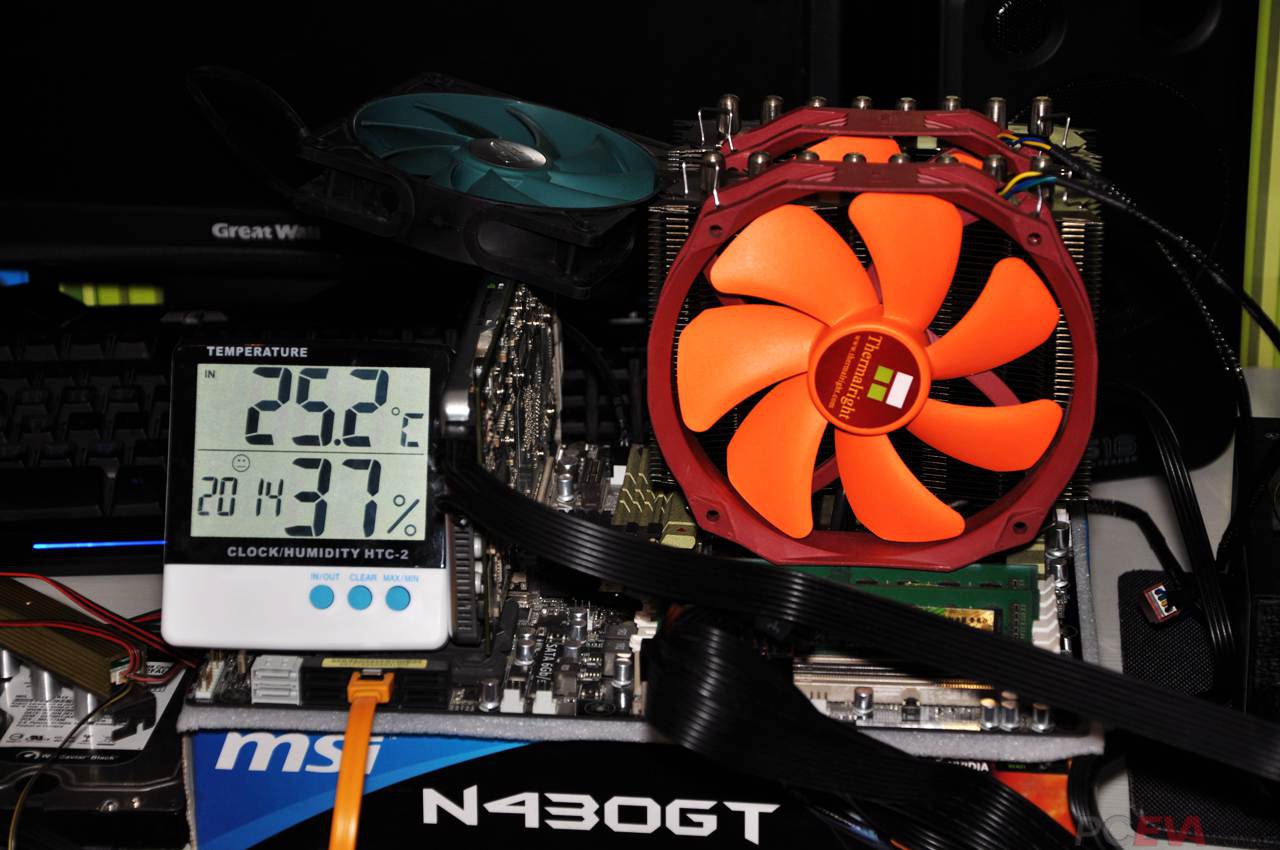

银剑IBEE测试场景



测完后底座硅脂分布情况。



然后说说测试方法，依然是AIDA64单开FPU项烤机，5分钟清屏，记录5-10分钟的核心温度平均值。转速方面，选择了1200RPM、1500RPM、1800RPm、2100RPM 4个档，采用AIDA64转速监控+手动拧调速器控制风扇转速，尽管下来略有误差，但最大不超过10RPM。另外，关于室温，测试室温基本集中在24.8-35.3之间，所以成绩都采用多减少加的方式统一到25度。

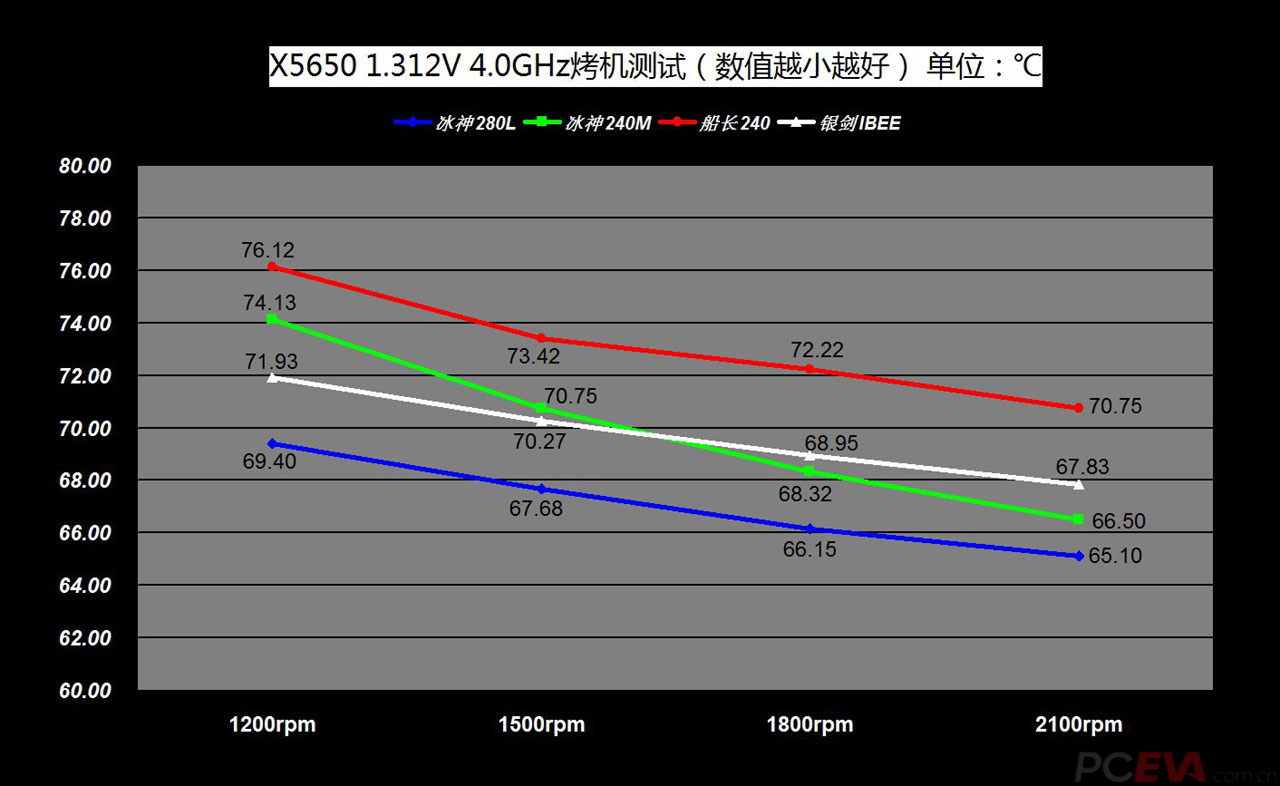

汇总结果如下：
可以看出，冰神280L由于规模优势，所以效能遥遥领先，冰神240M和银剑IBEE互有胜负，船长240的表现则不如顶级风冷。
另外，由于12cm风扇和14cm风扇规格不同，所以同转速比，对12cm风扇略有不公，但如果设置不同的转速，究竟设置多少为好，这个更不好定，所以索性都统一转速了，反正仅供参考而已。

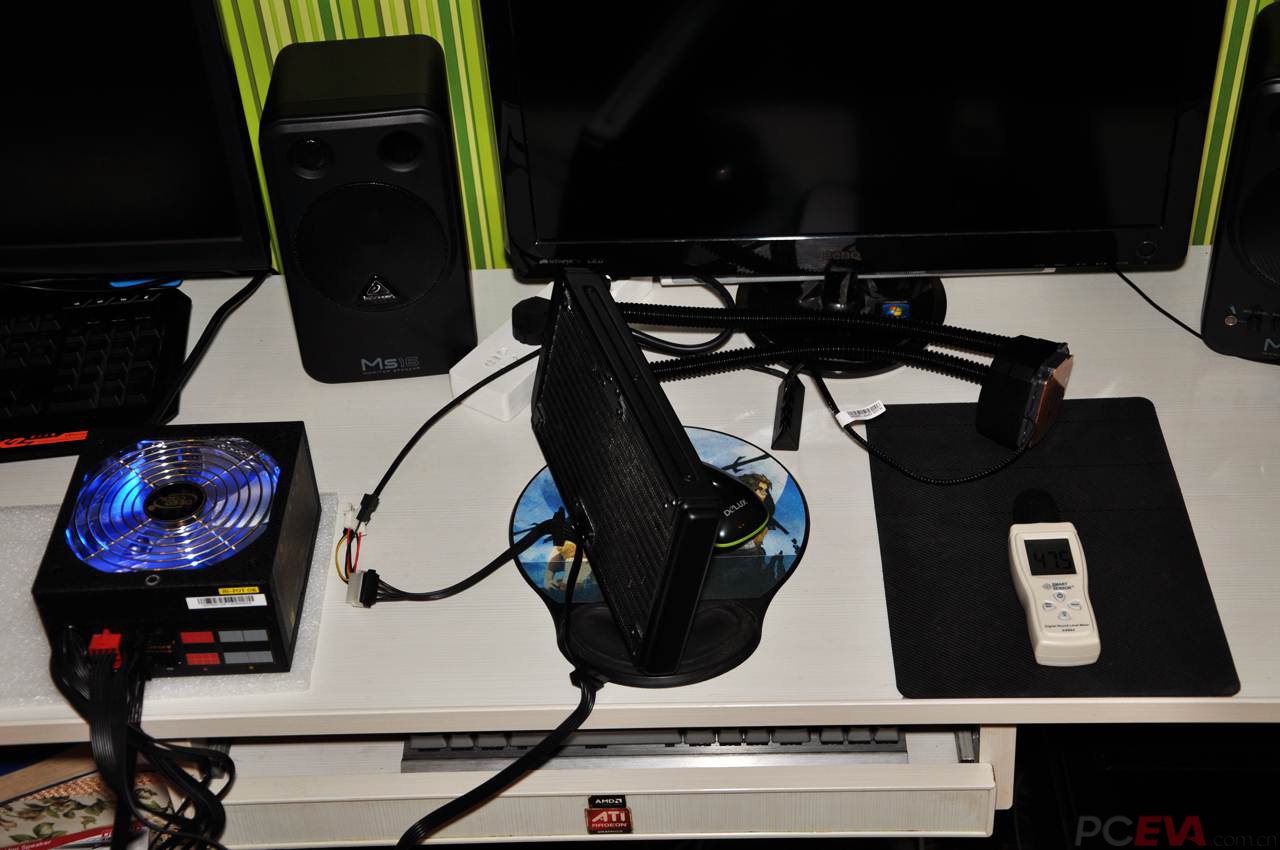

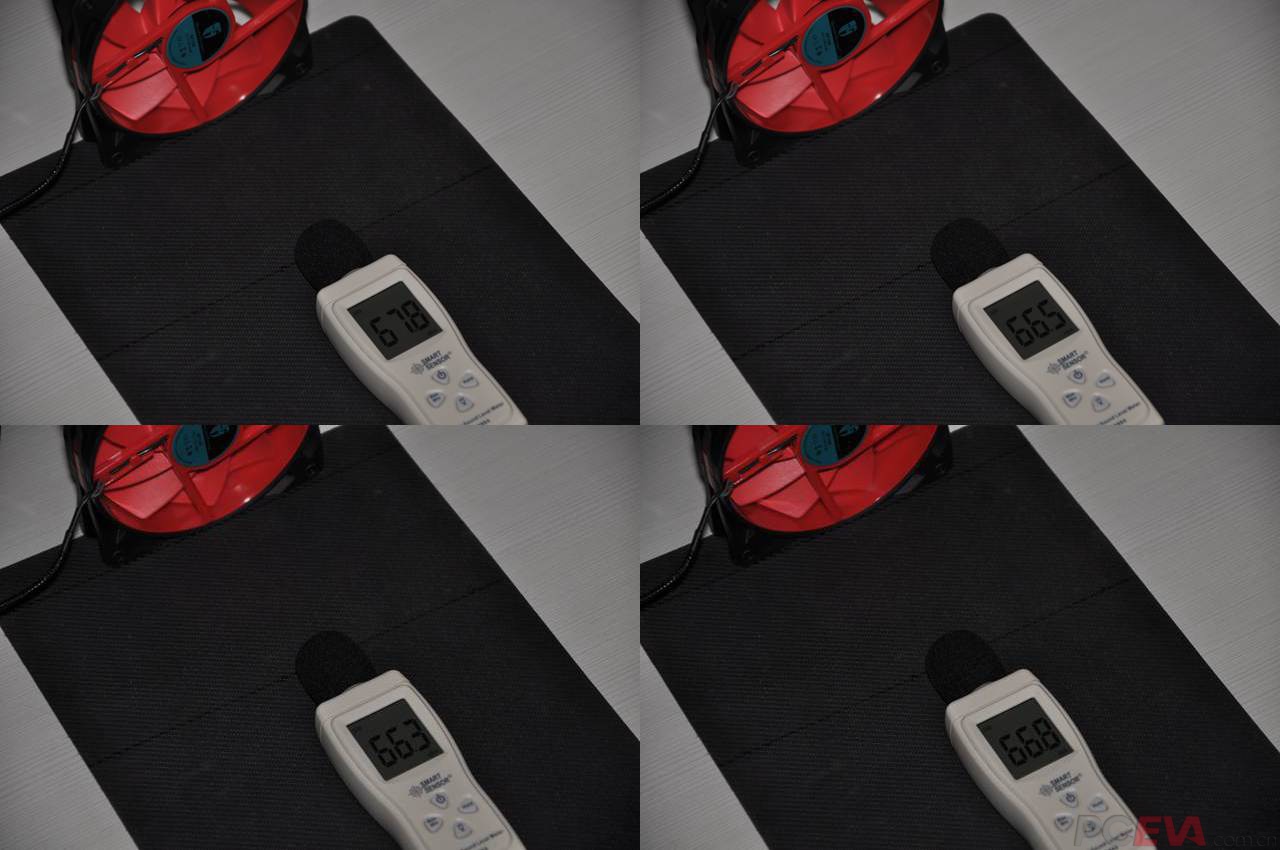

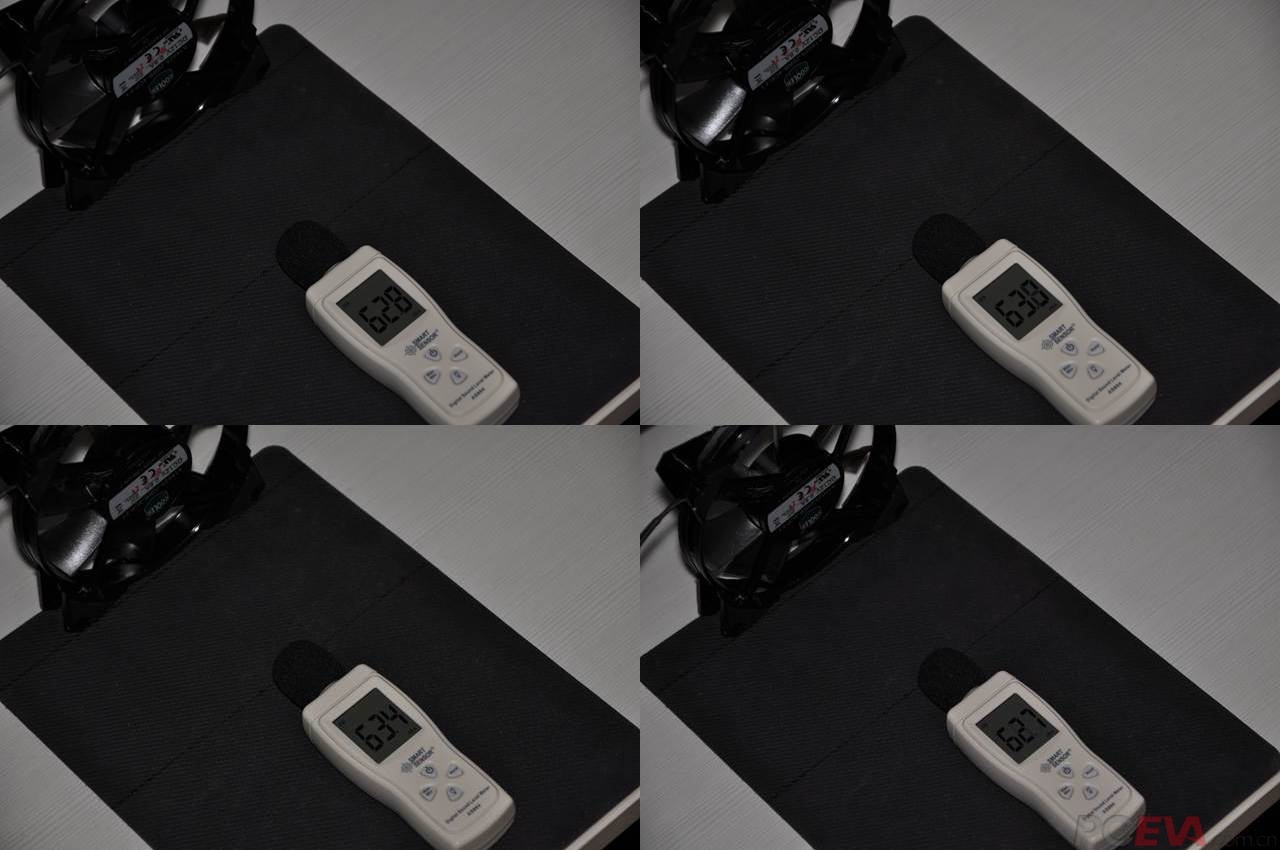

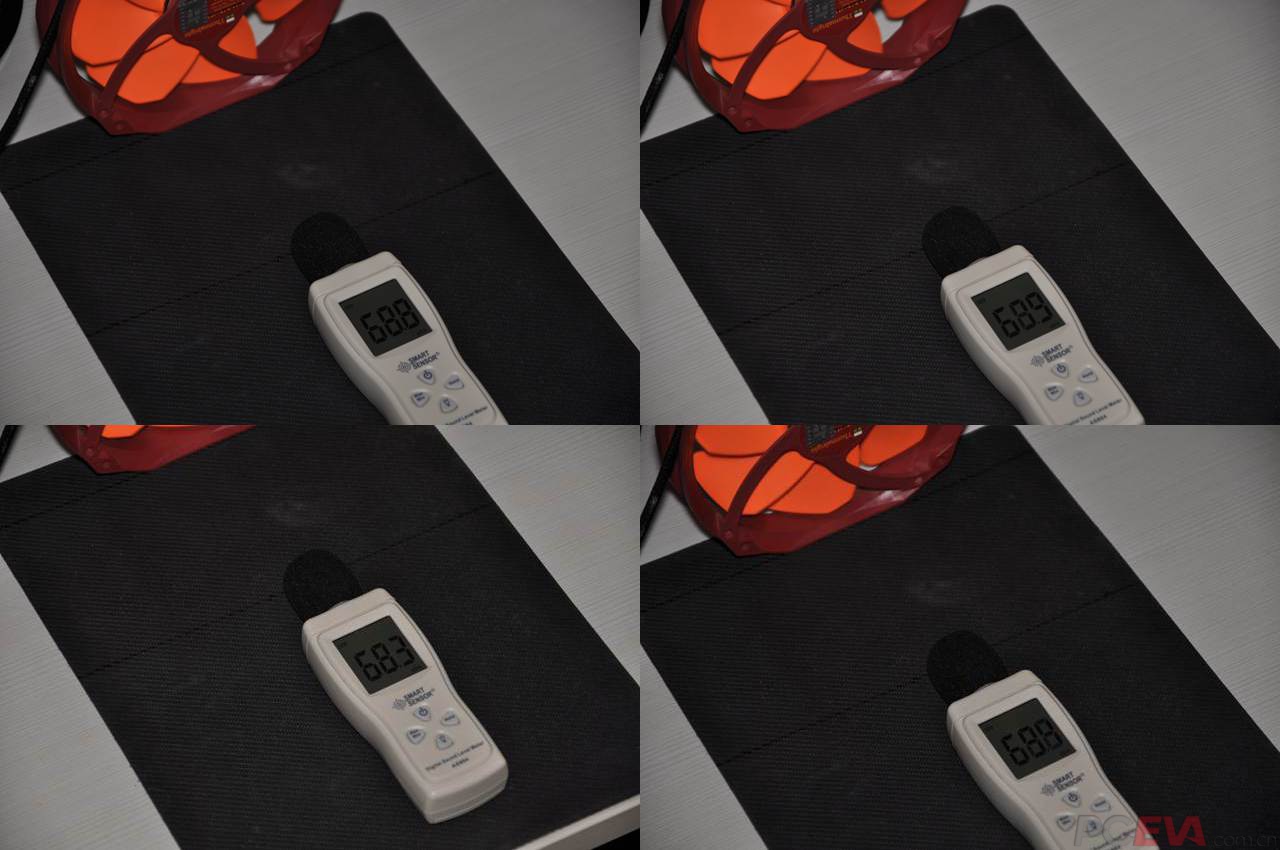

接着看风扇噪音测试，测试方法是用延长线，让风扇尽可能的远离主机，这样主机噪音的影响就会减到最小，同时主机的所有风扇转速，都会调到最低。然后主机和风扇下面，都垫上各种减震垫、鼠标垫之类的，以减小震动，从而减小环境噪音对测试的影响。

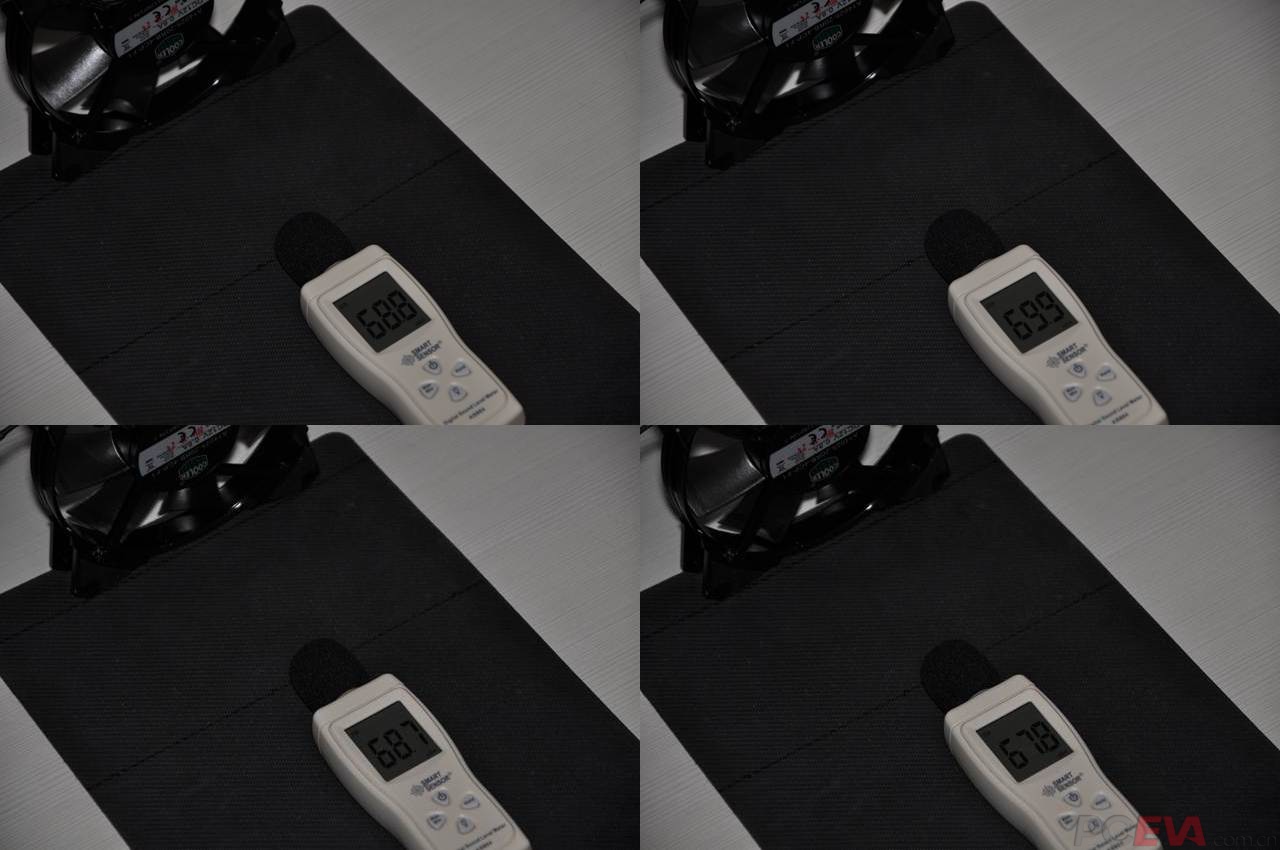

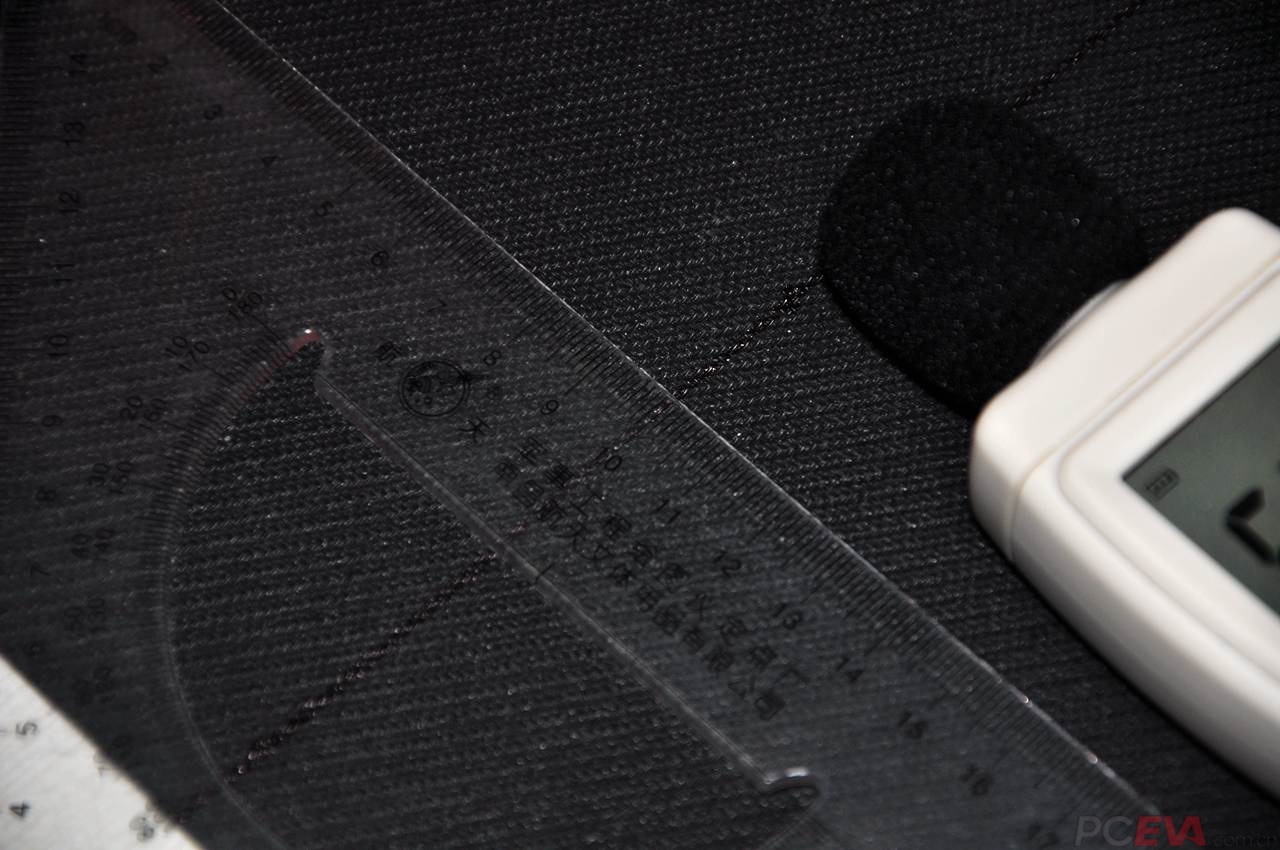

然后华丽丽的画条线，因为这次换了高灵敏度的分贝仪，所以比之前的距离远了点，变为10cm

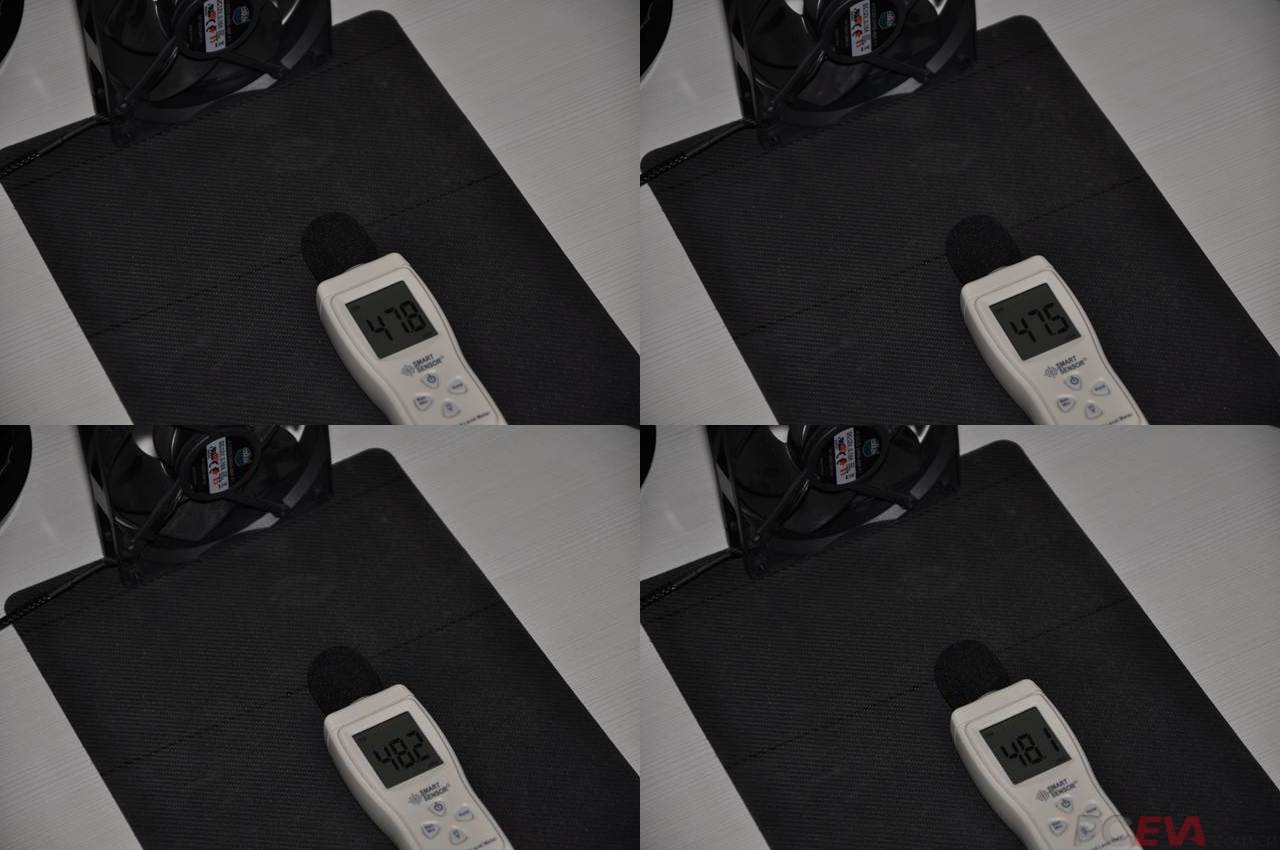

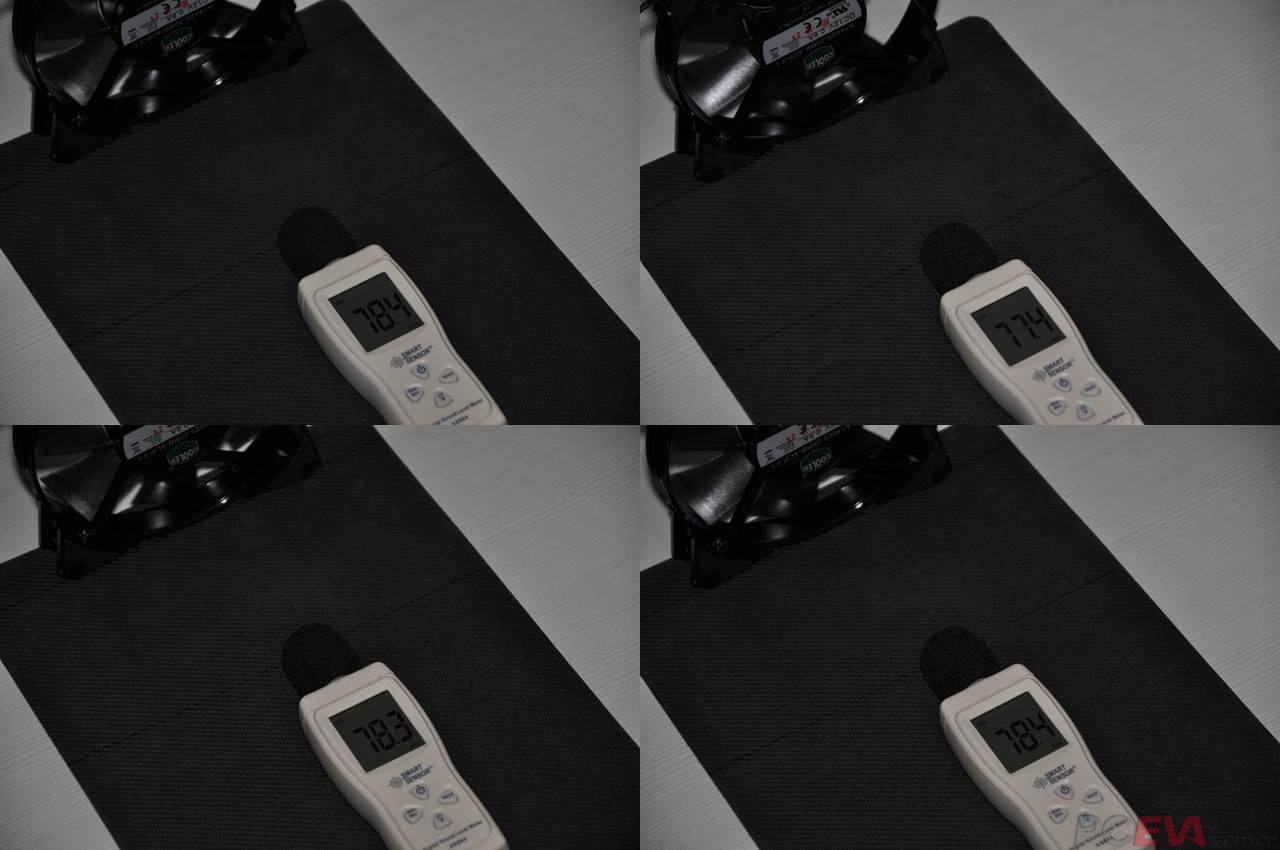

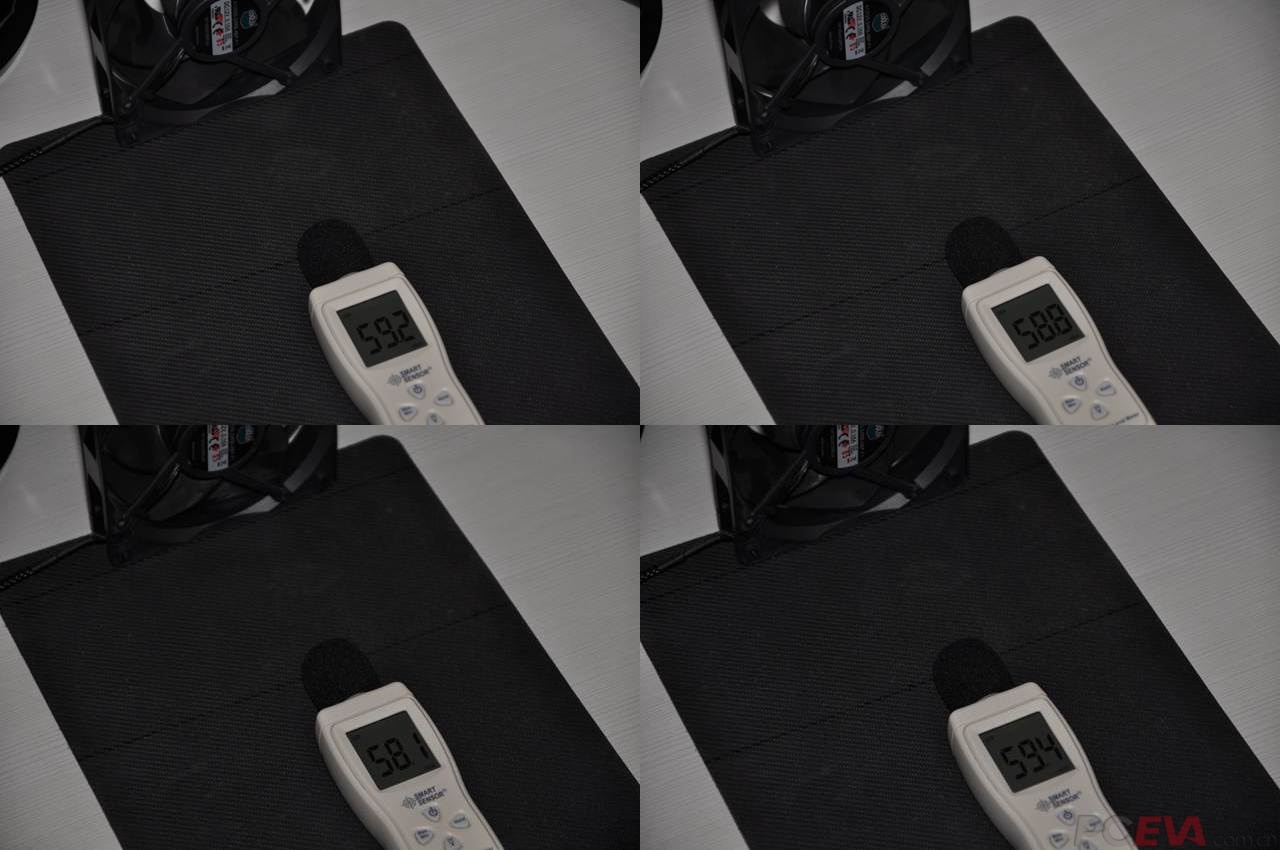

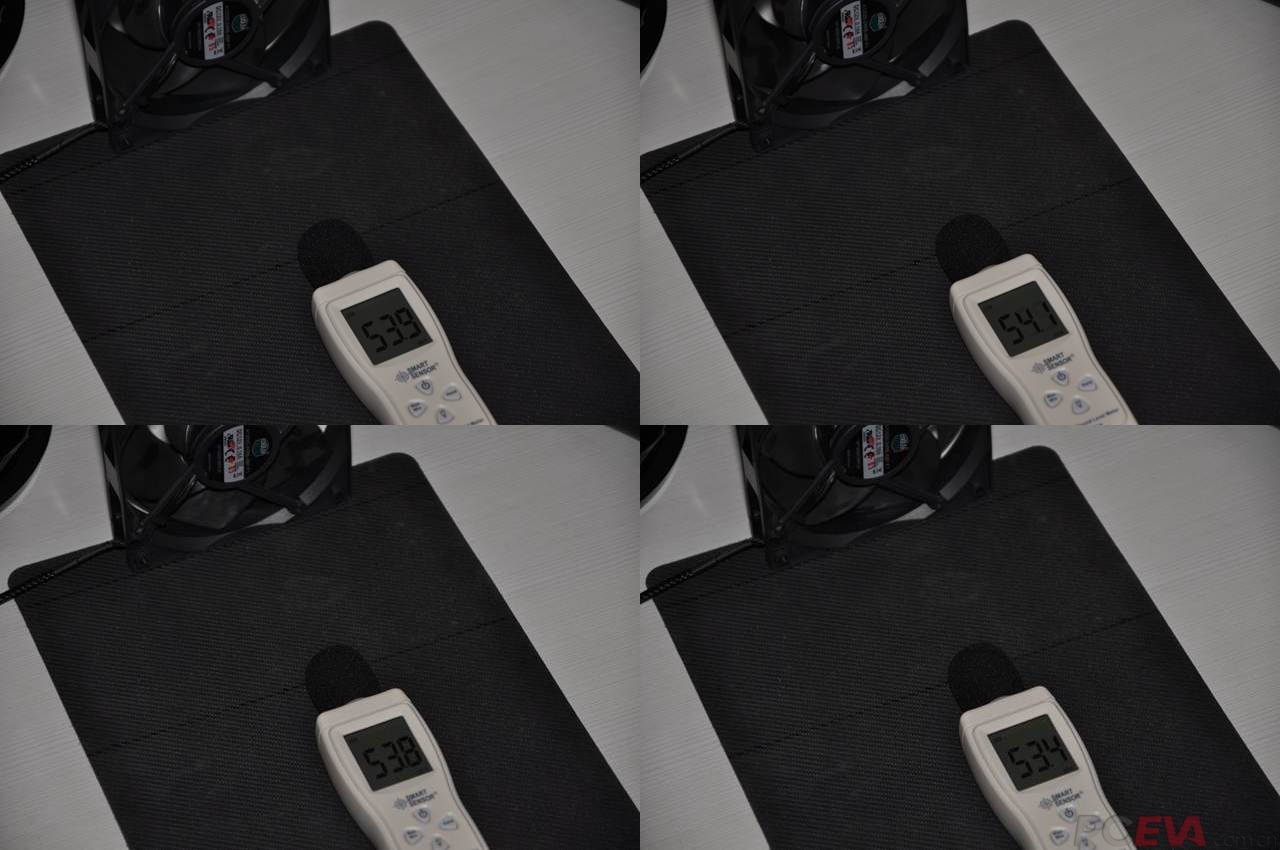

转速方面依然是1200、1500、1800、2100四档，转速控制依然是软件+手动拧调速的方式，然后每个噪音测4个数据，最后求平均值。

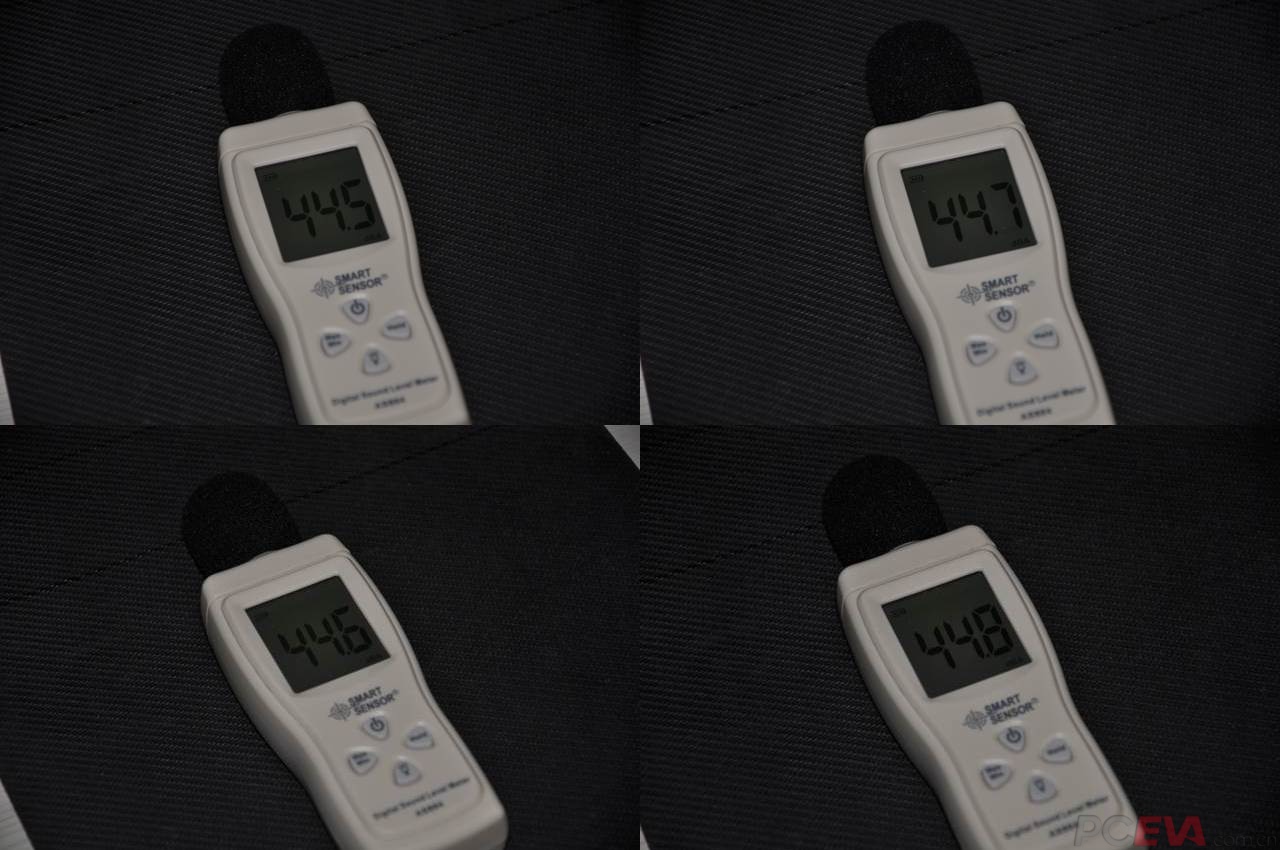

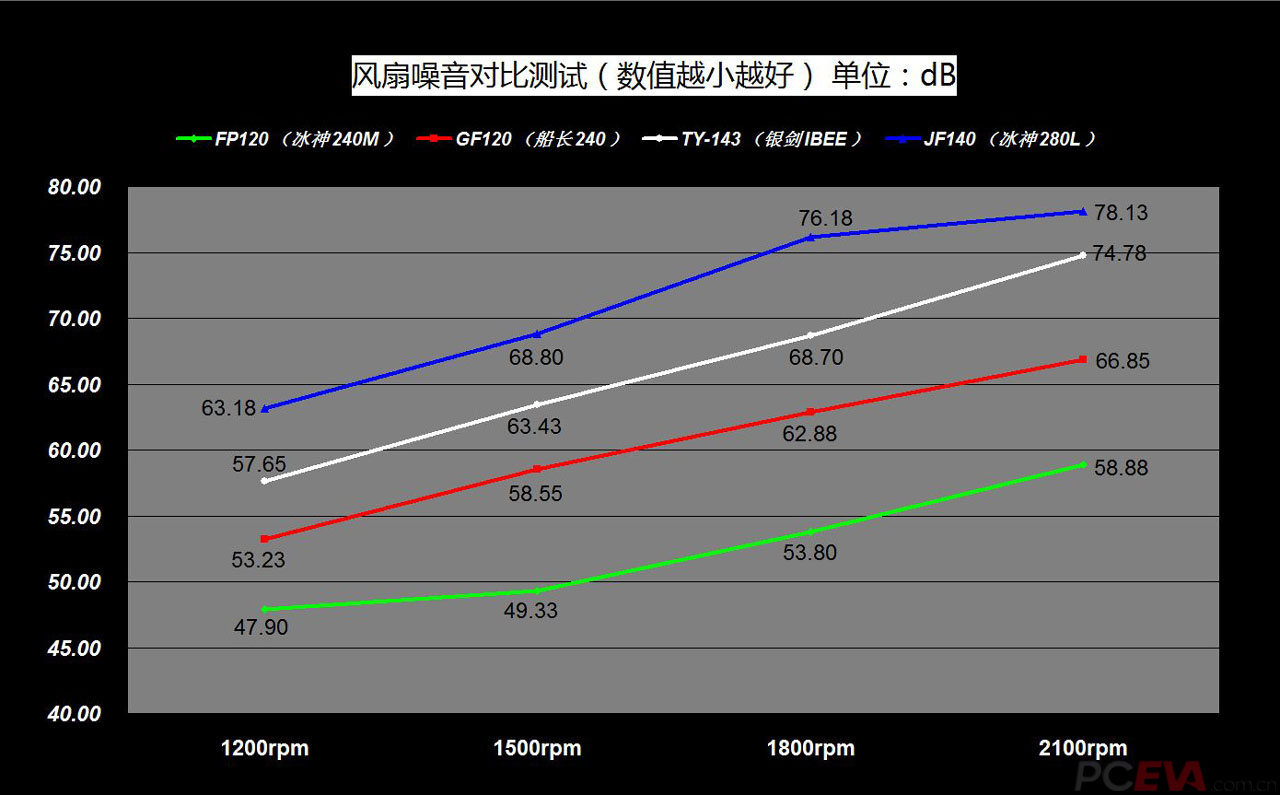

结果如下，可以看出，冰神240M的FP120风扇噪音最低（当时环境噪音为44.65），船长240的GF120次之，两把14cm的扇子噪音都比较大。测试结果也基本能够佐证我的实际感受，在实际使用中，冰神240M确实是最安静的，甚至当风扇转速提高到1500RPM时，近距离都不觉得吵，如果装进机箱的话，转速再高点估计也没压力。至于其他几把风扇，如果要追求静音，只能低转速下使用了，转速太高，必然太吵。

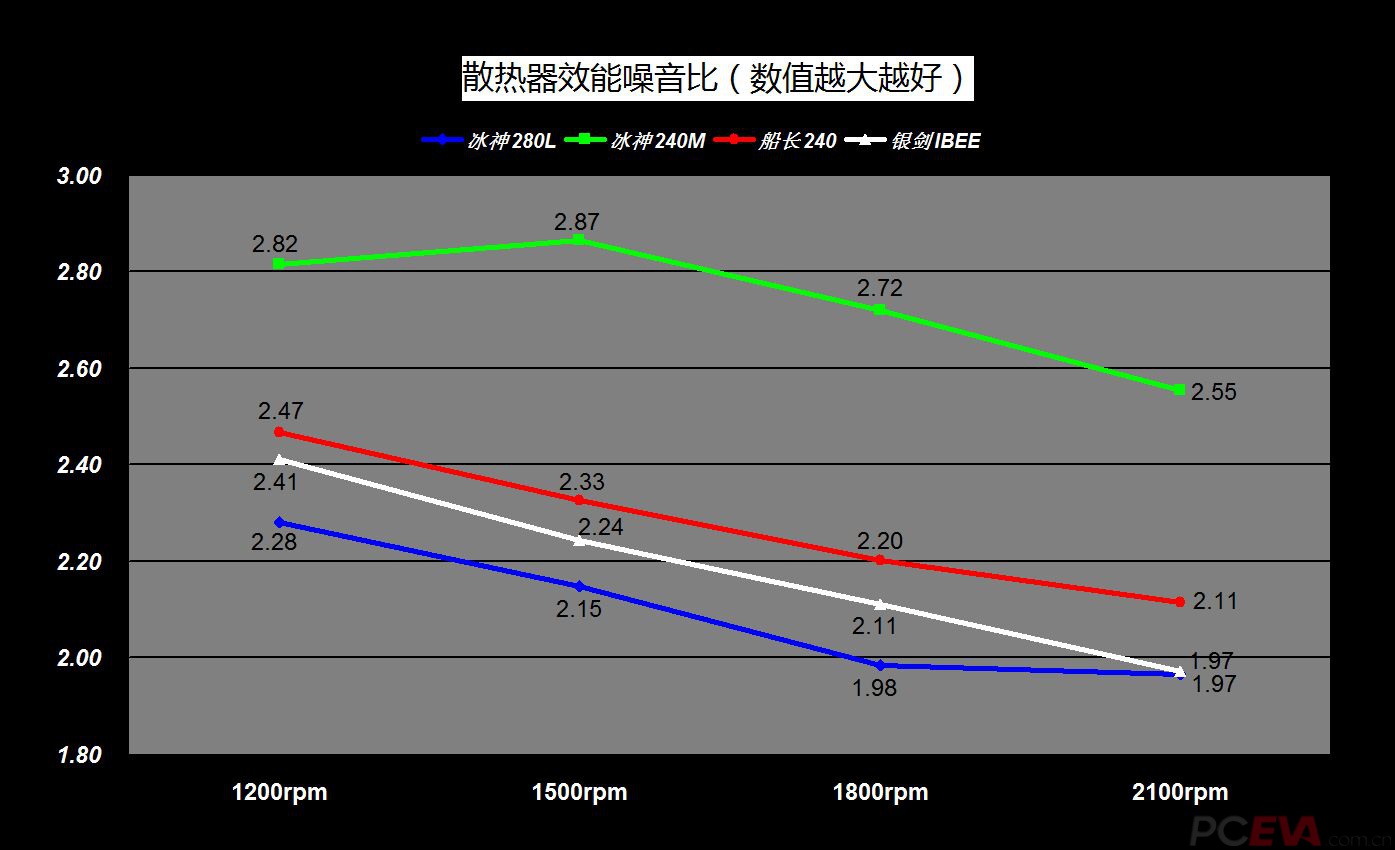

为了考量散热器效能和噪音的关系，本人这里引入效能噪音比的概念，效能自然是越高越好，但散热器的考量指标是温度，温度却是越低越好，所以效能自然跟温度成反比关系，所以我们可以假定效能=1/温度，即温度的倒数就是效能，然后这样就可以算效能噪音比=1/温度/噪音，鉴于这样得出来的数值太小，小数点后0太多，我们再给统一乘以10000，这样就得到了下表。这样一来，可以看出，冰神240M在1500RPM时效能噪音比最高，并且在其他节点，也都大幅度领先其他散热器，接下来就是船长240的效能噪音比，其次是银剑IBEE，最后是冰神280L。

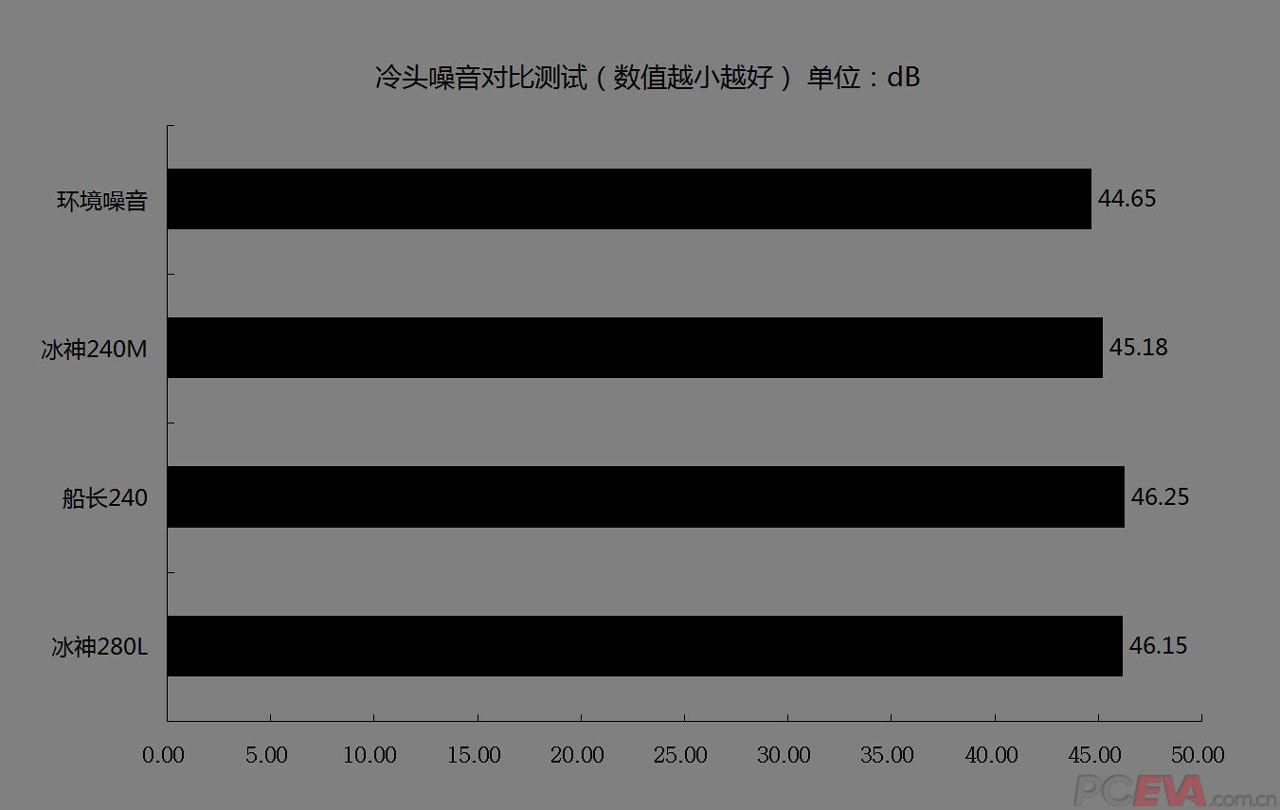

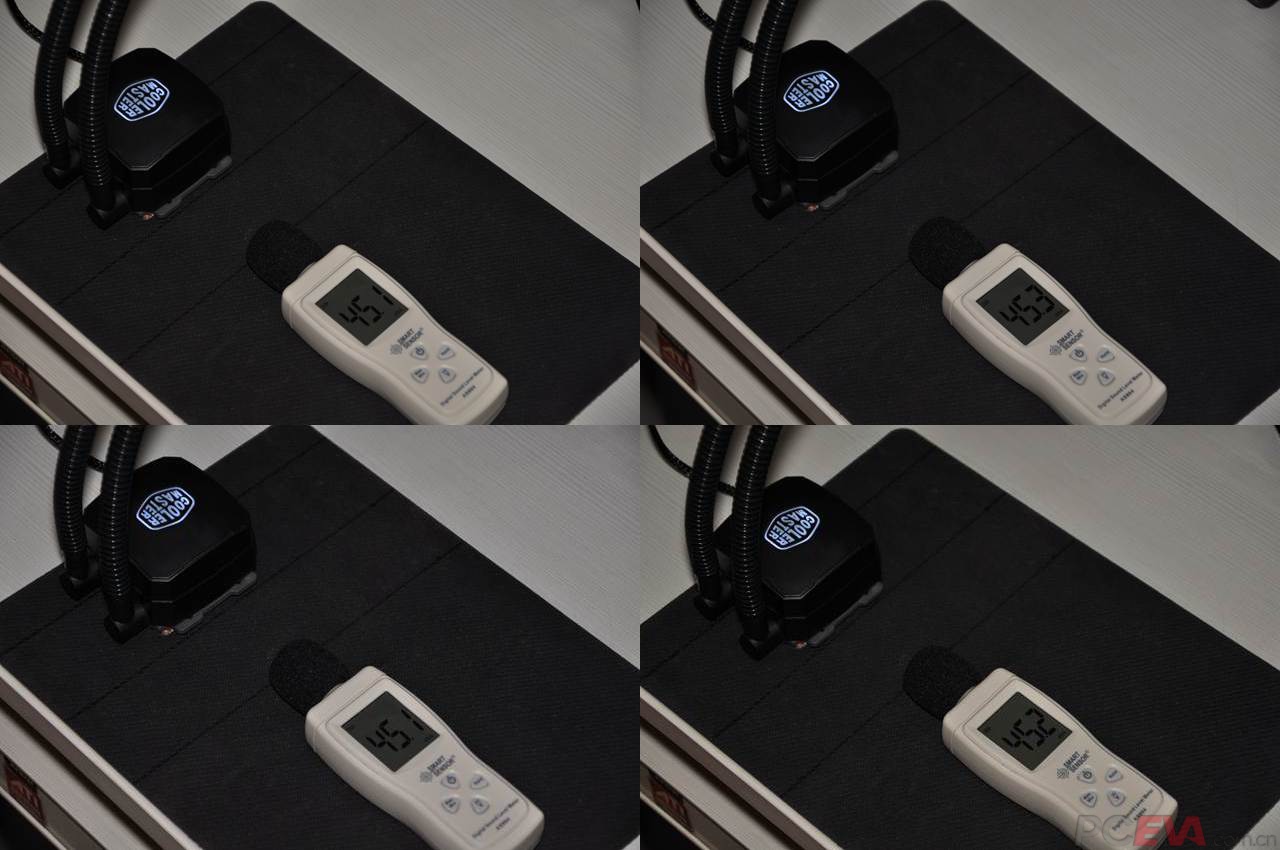

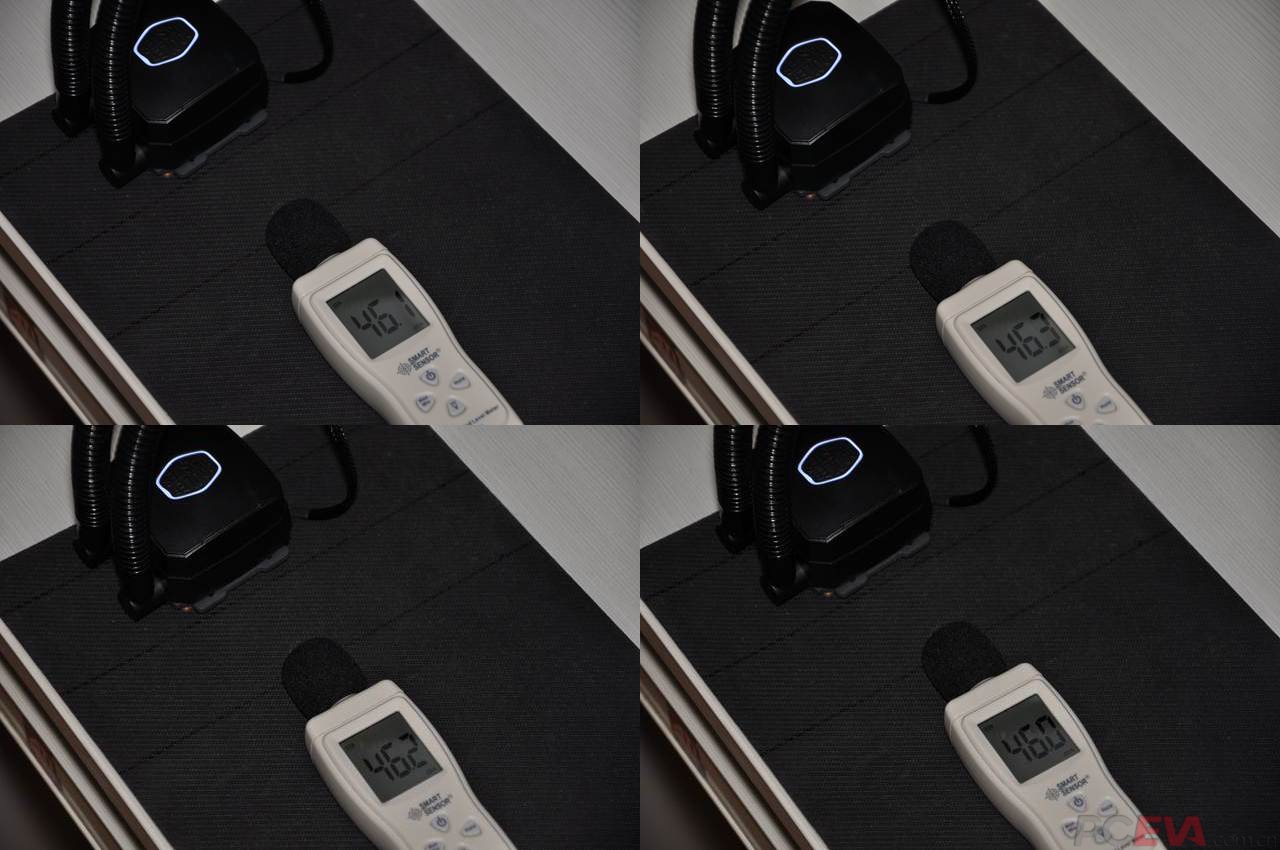

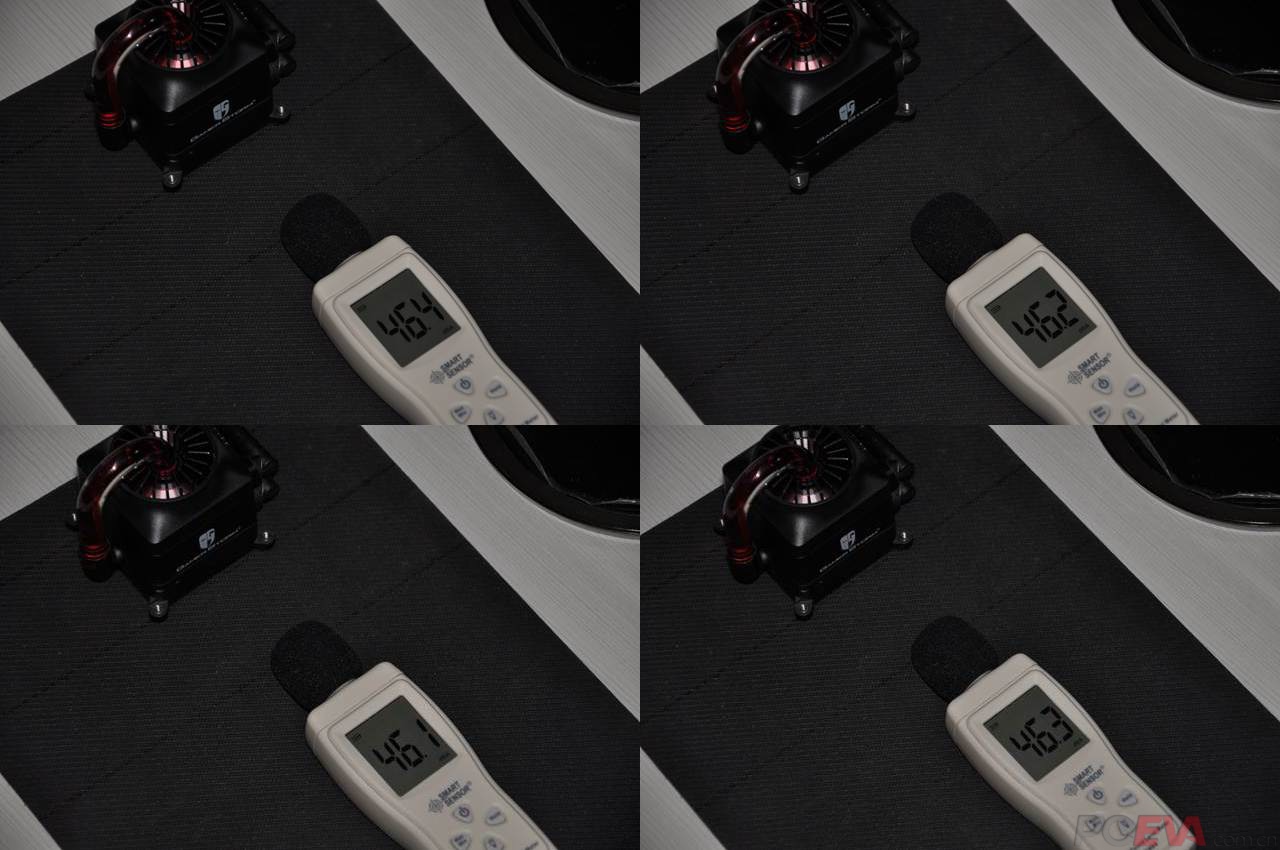

冷头噪音也顺便测测吧，由于冷头噪音比较小，所以和分贝仪的距离变为5cm（10cm测下来，基本和环境噪音一致了）



测试结果如下。


本次测试到此结束，对测试数据感兴趣的，还可以翻到2楼3楼查看附录部分，谢谢欣赏！

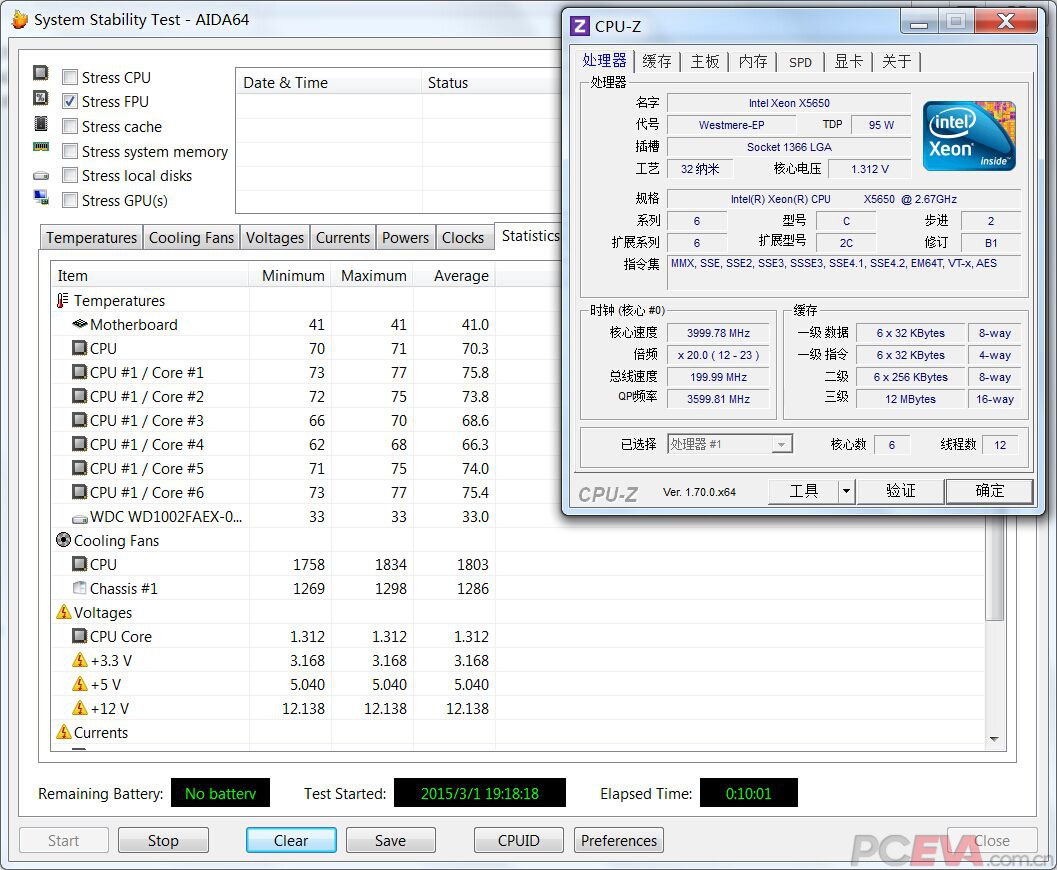

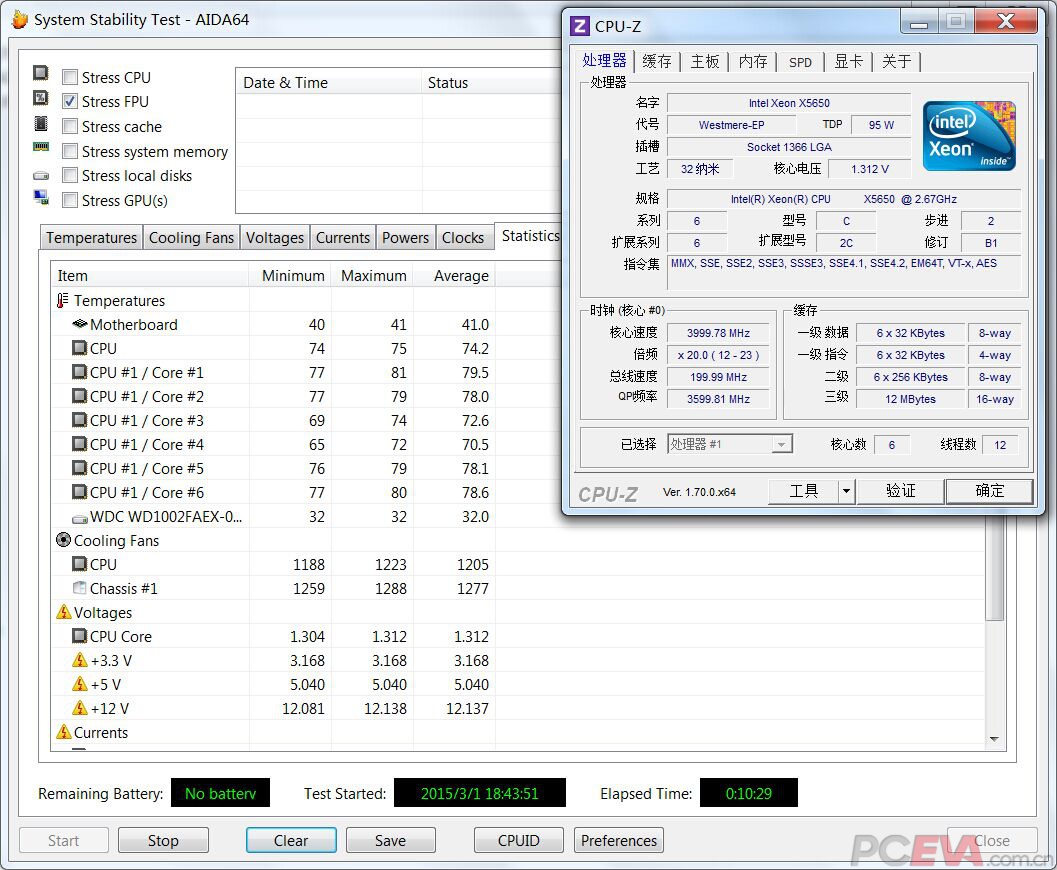

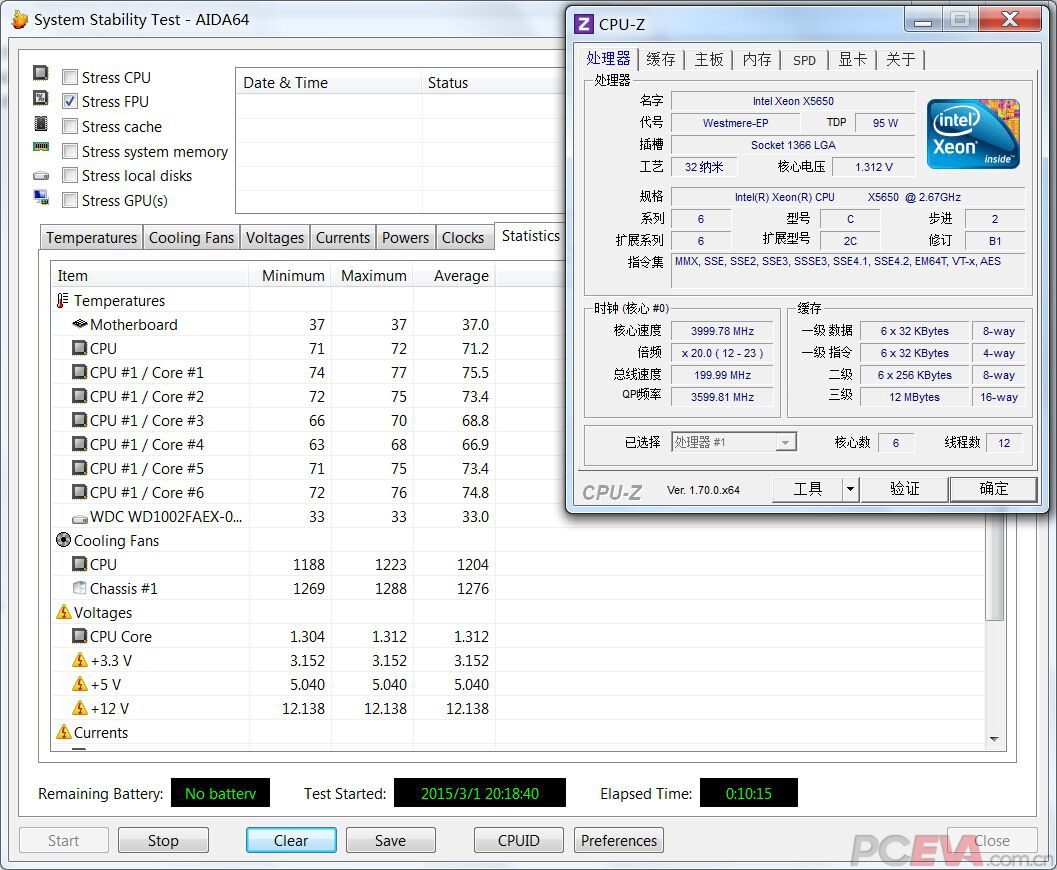

附录一：散热测试数据截图

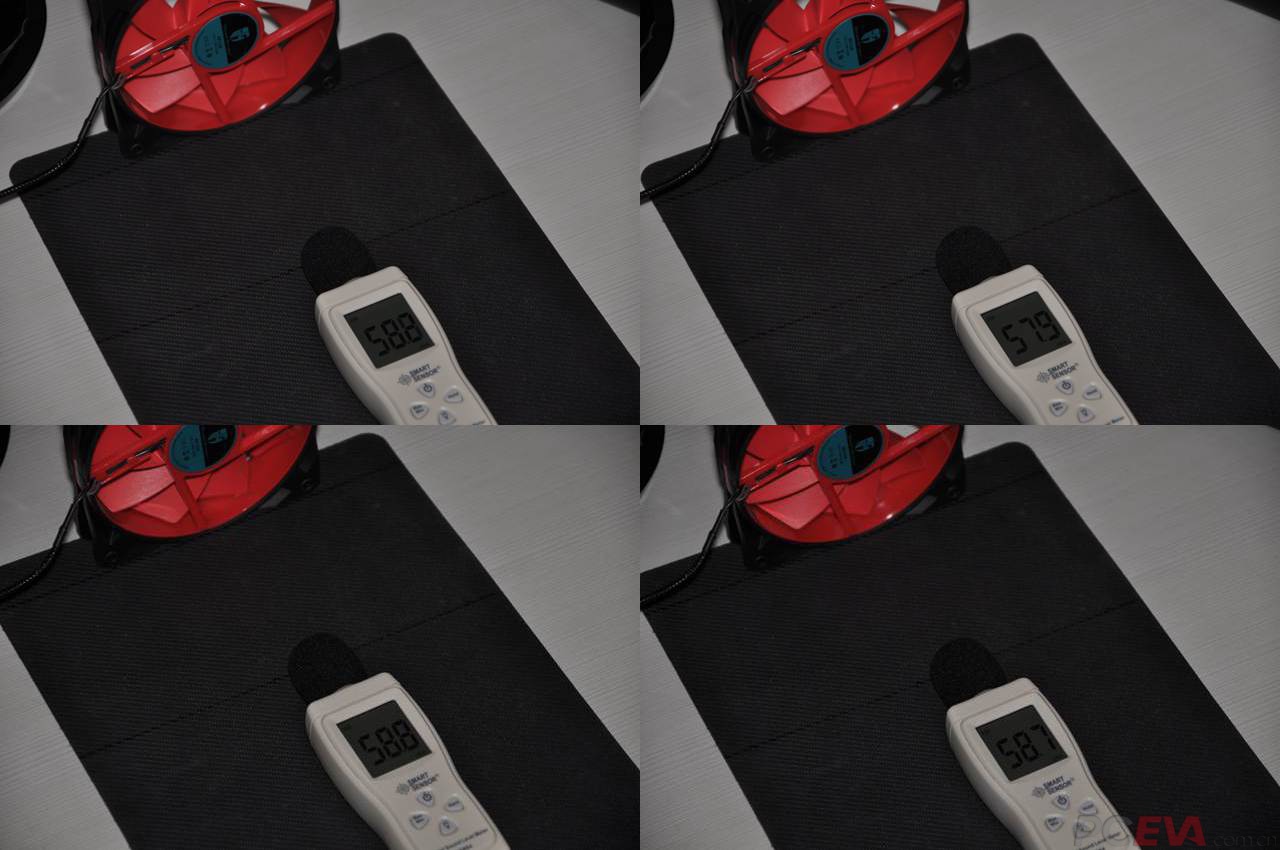

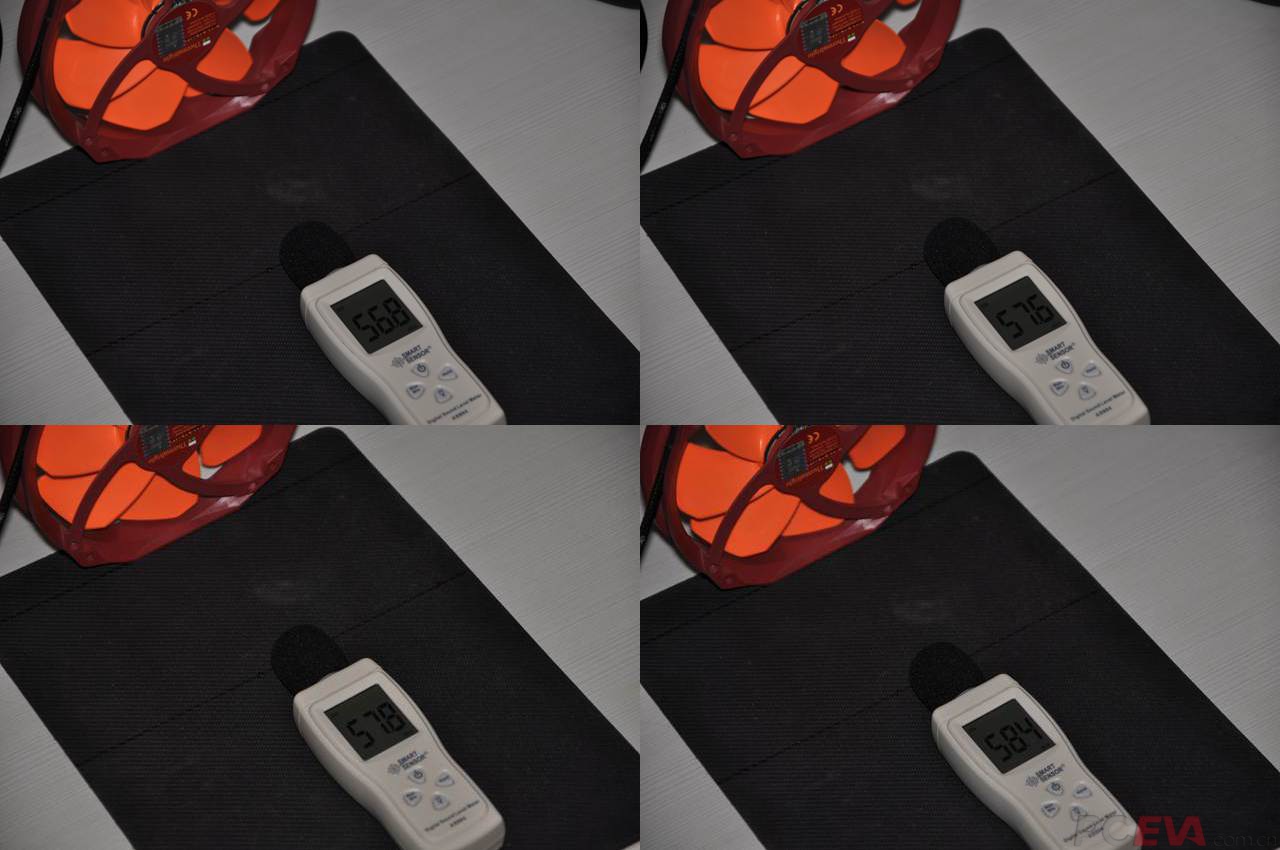

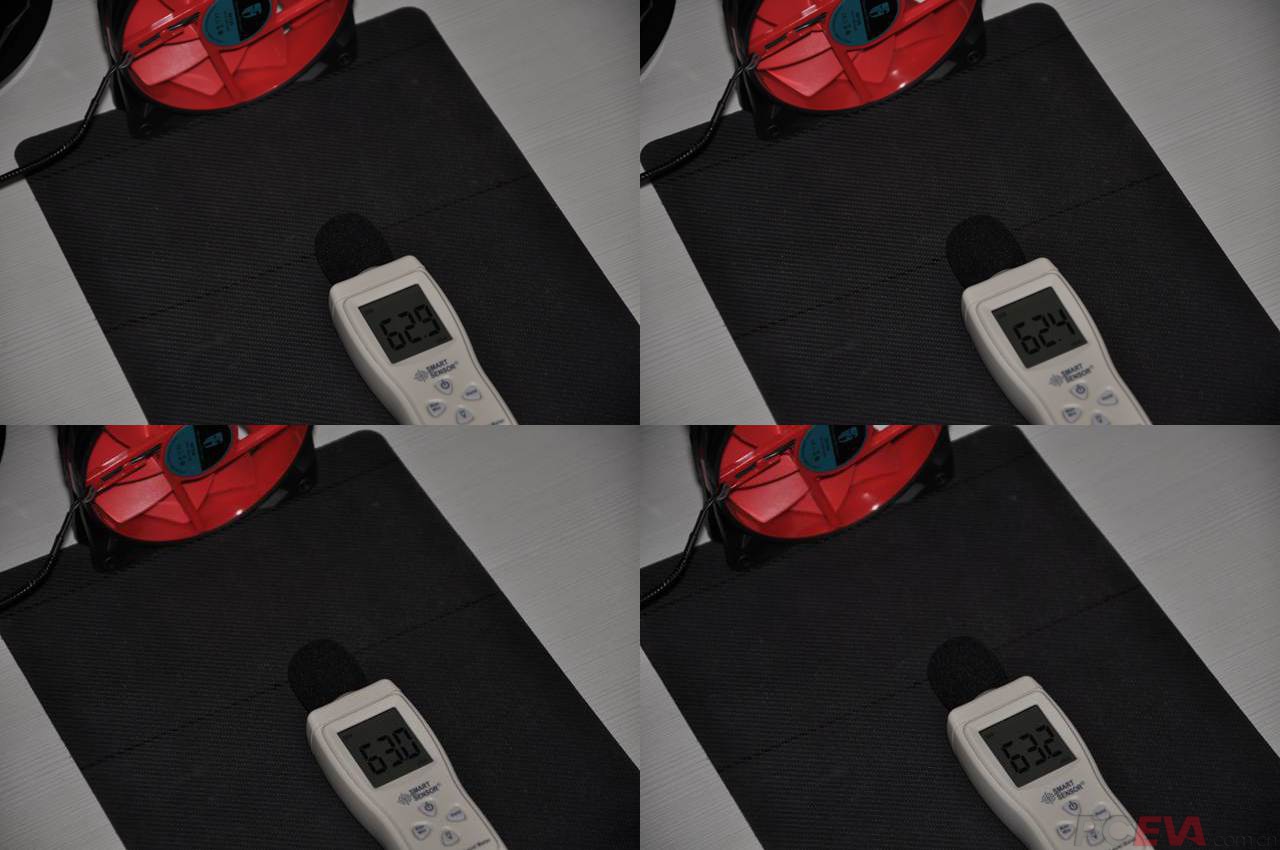

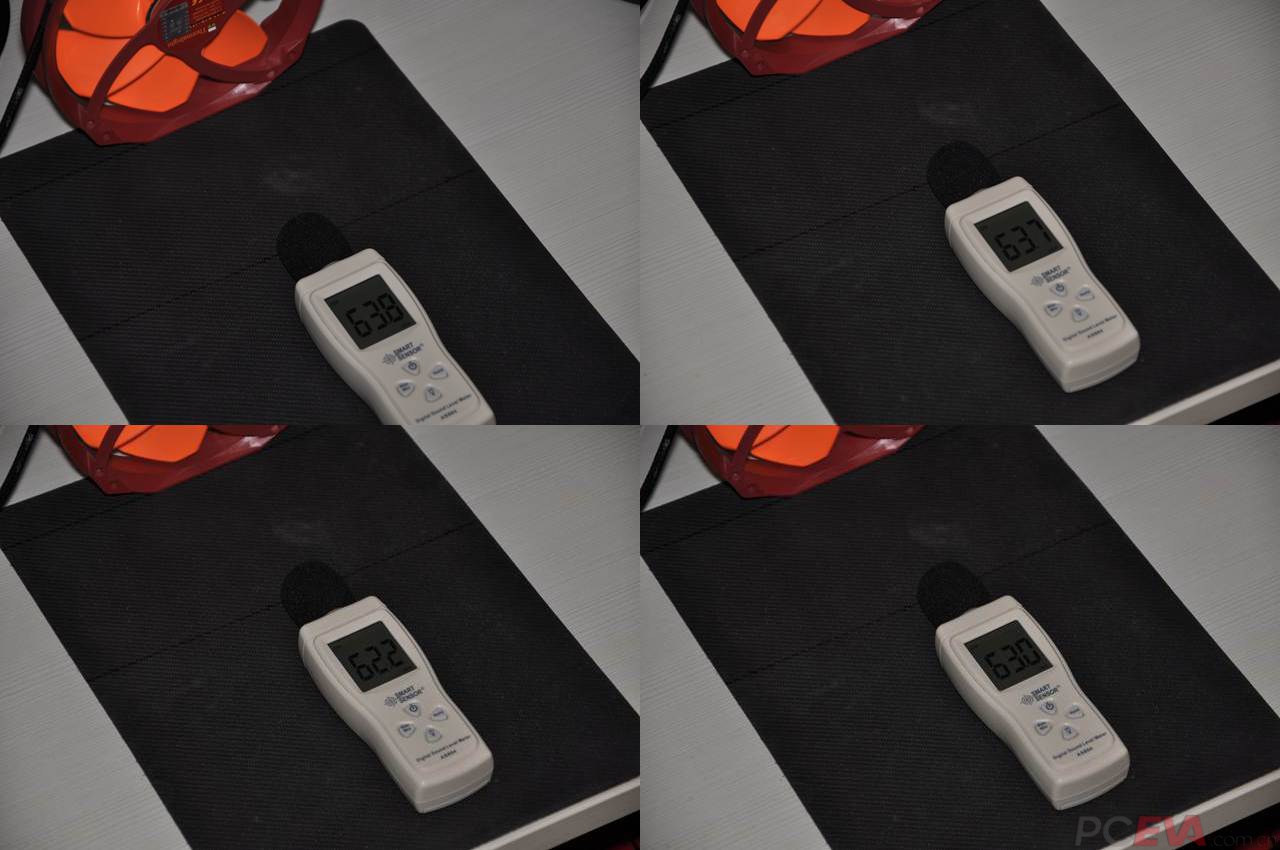

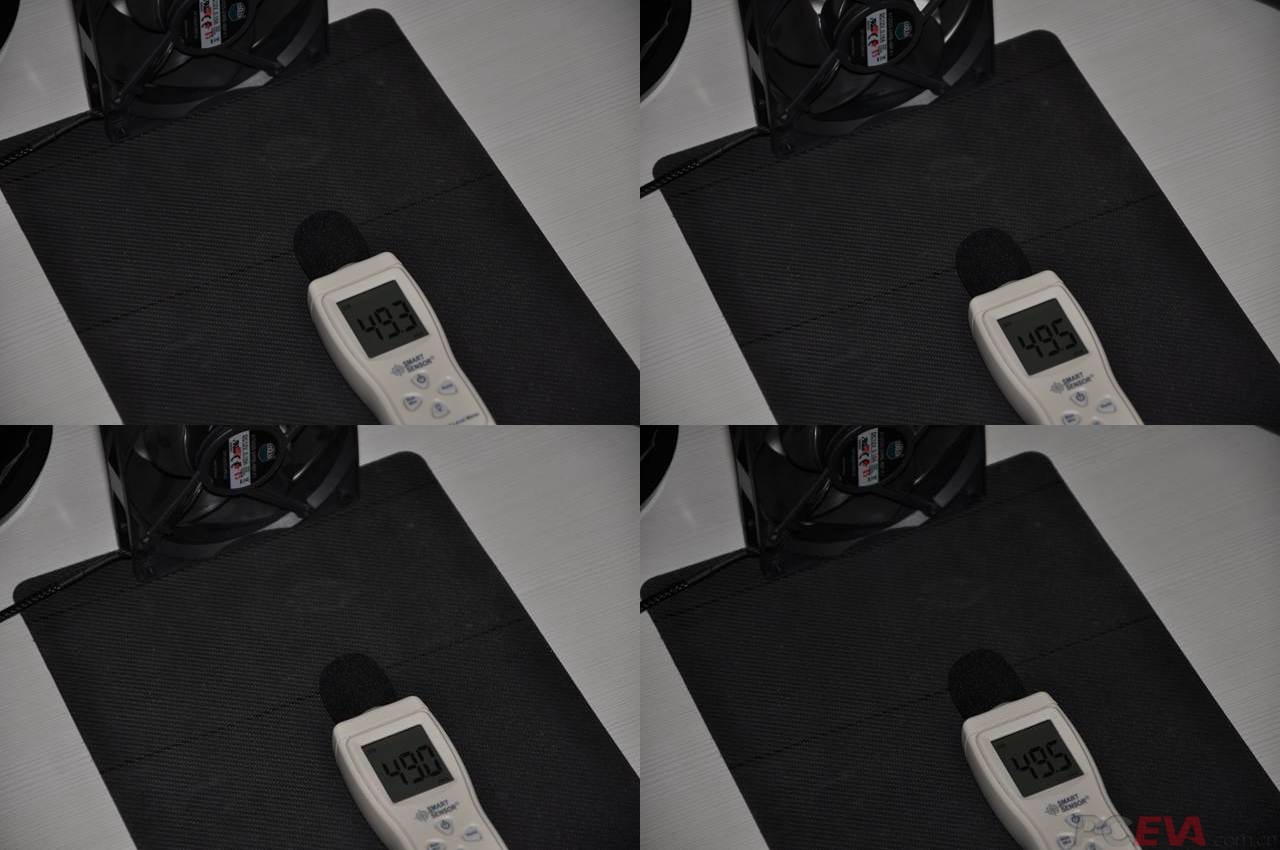

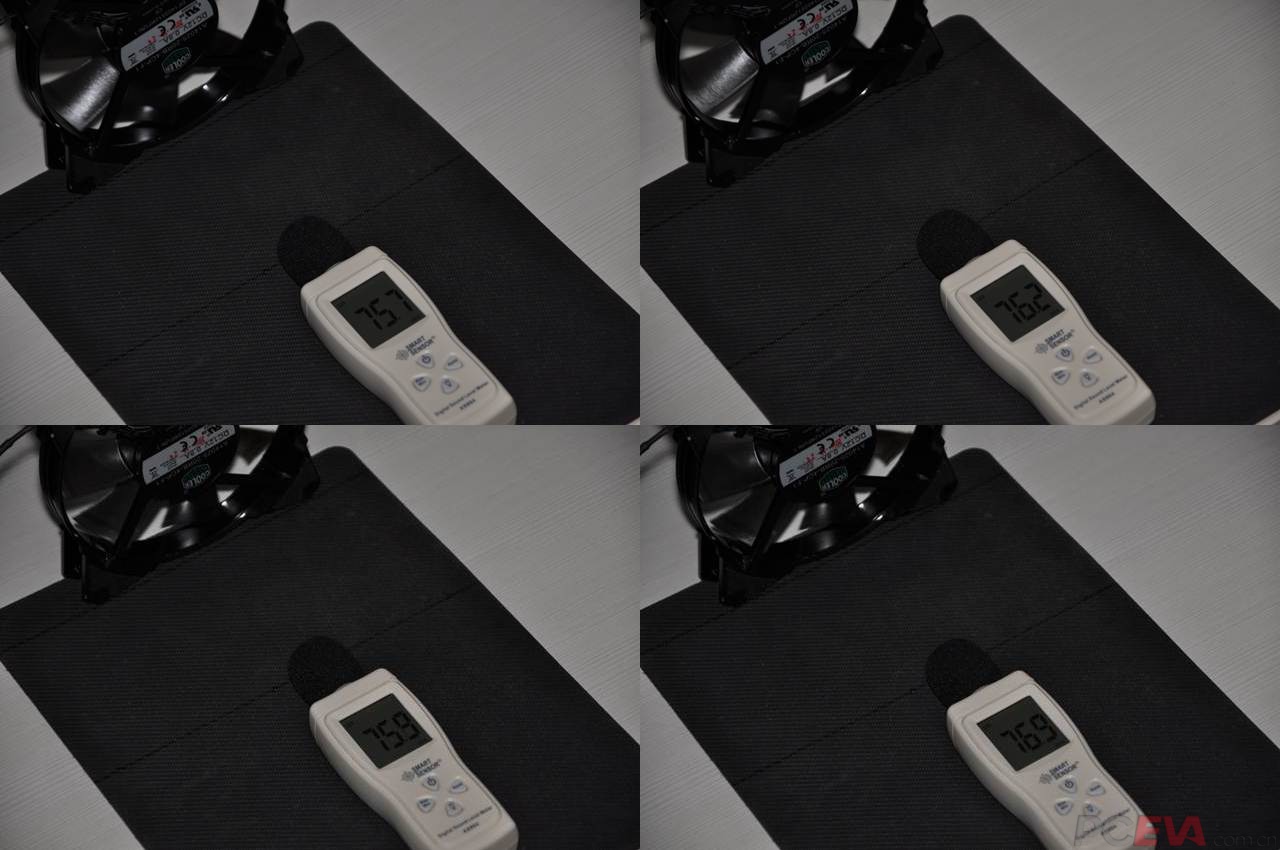

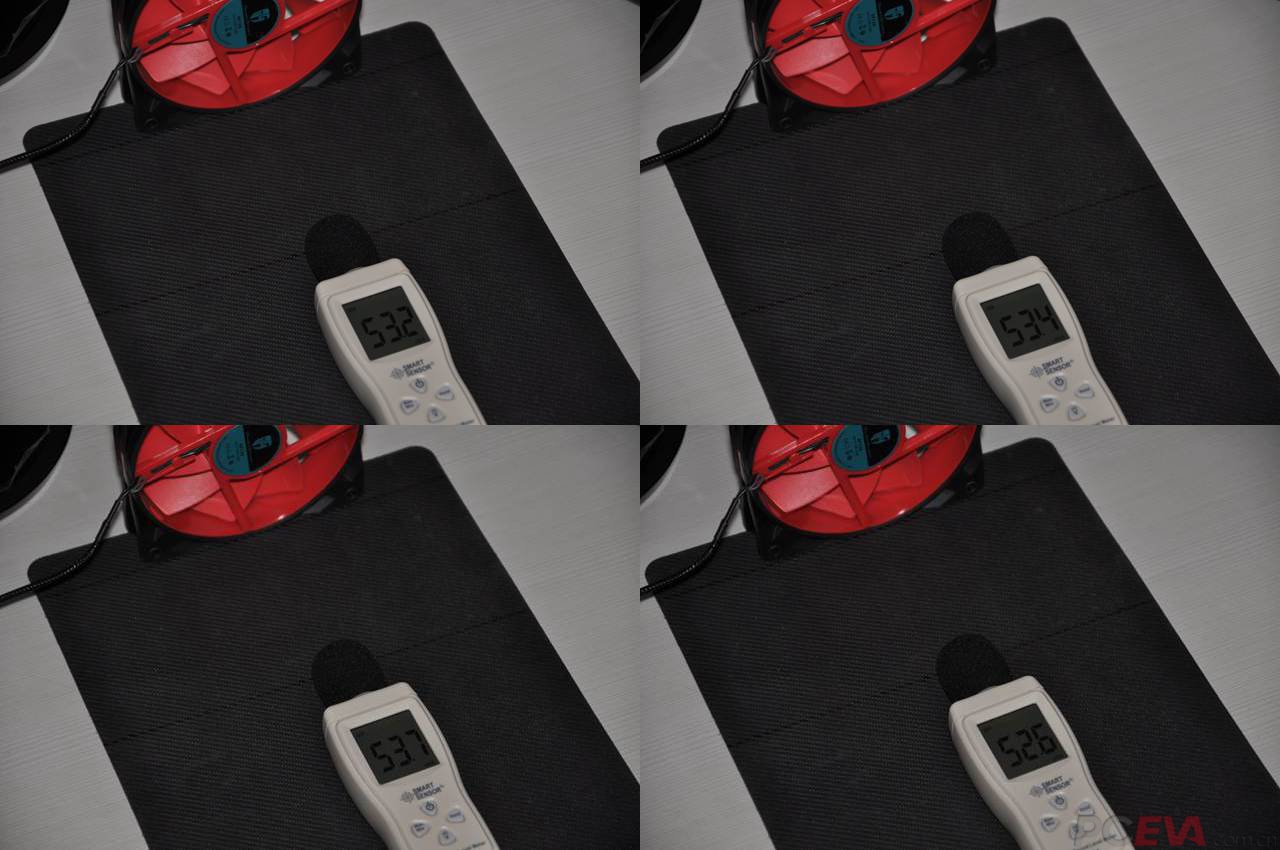

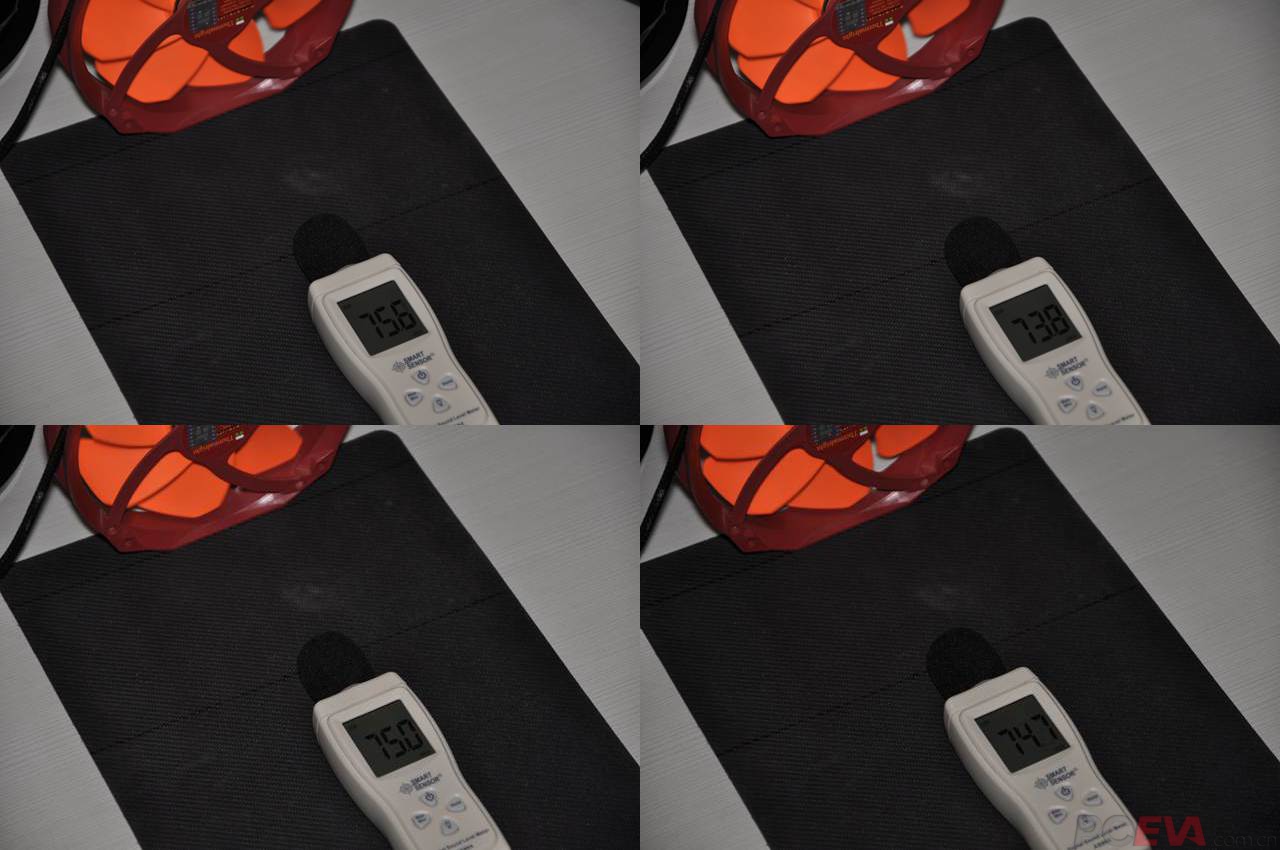

附录二：噪音测试数据
