钜能(High Power) SFX-L 500W Gold 电源评测

[复制链接]
Mufasa 发表于 2014-11-13 22:38 | 显示全部楼层 |阅读模式
点击数:4746|回复数:18
今天给大家带来的是,关注度挺高的产品:

钜能 (High Power),SFX-L 规格,500W,80Plus金牌,全模组接线,电源。



SFX-L 是厂家自己创造的规格,由传统的SFX延长而成。
长130mm,宽125mm,厚63mm
从正面看,比较接近于方形,可以安装在SFX(Micro ATX)电源位。
因此非常受小机箱用户欢迎。


电源包装简介:





包装并不复杂,但是非常清晰的标明了用户关注的参数。
单路12V设计,模组插头数量,等等。

随电源提供的附件如下:

电源线,模组线材,固定螺丝,和一块转接板,可以把SFX-L电源安装在传统ATX机箱中。

这种看似古怪的转接安装方法,有着非常现实的意义:
很多小体积机箱把电源位置安排在CPU或者显卡附近。
对于盒装CPU自带散热器,或者公版显卡,这没什么问题。
但是对于塔式热管散热器,和非公版显卡,就很容易发生电源顶到散热器的情况。
采用身材更苗条的SFX电源,通过转接板安装,可以空出更多的空间。
也就可以安装体积更大的散热器。
这也是DIY的乐趣所在,不必局限在当初设计的用途,可以变化。


电源本体图片:

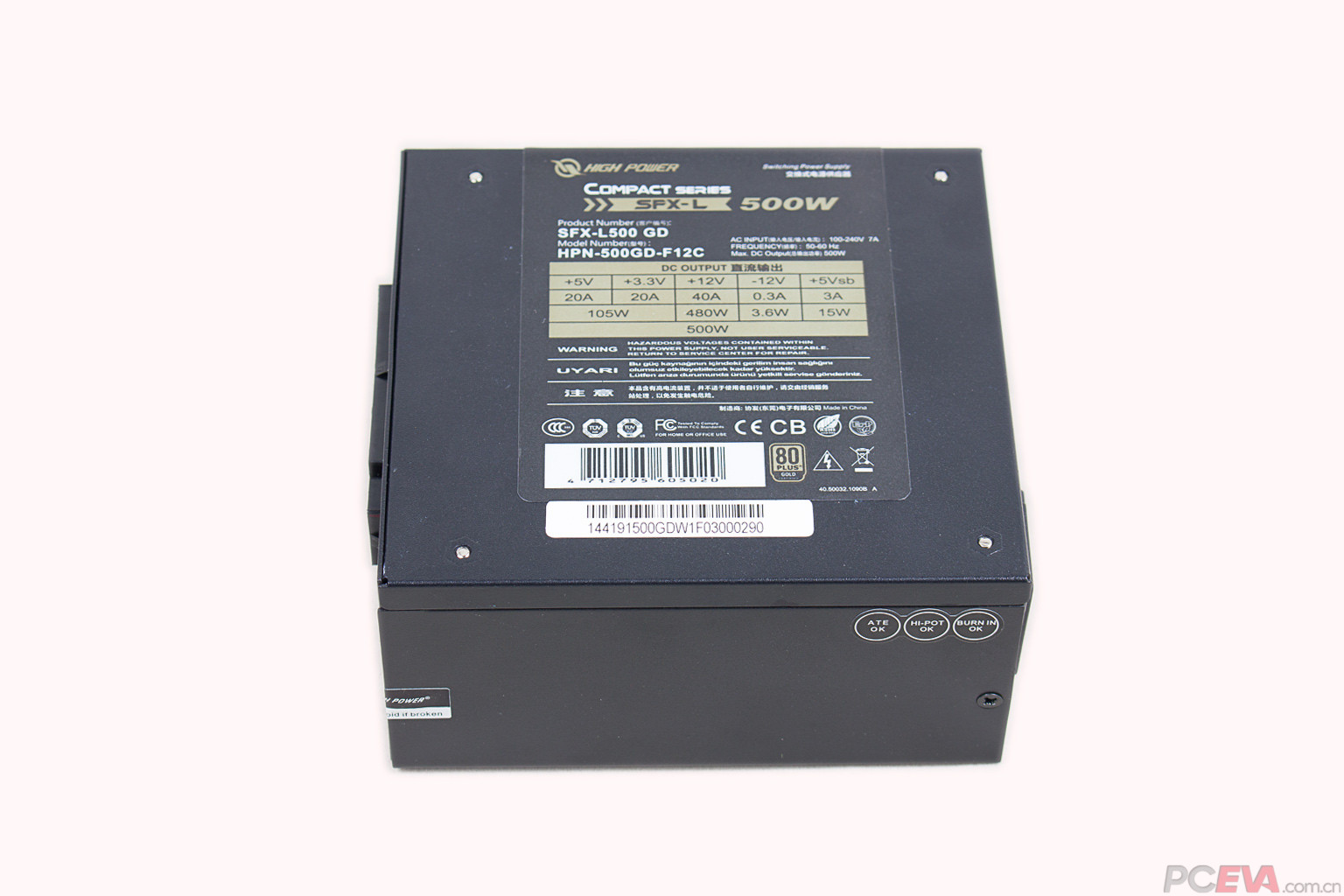

High Power 的电源本体并不花哨,铭牌标注了大量有效信息。

从正面看,可以发现SFX-L的明显变化:12cm风扇

与传统SFX电源,采用6cm风扇直吹,或者8cm风扇下吹散热不同。
SFX-L电源使用12cm薄型风扇下吹散热,
12cm风扇可以提供更大的风量,更低的噪音。

作为一款全模组接线的电源,后面板全部是模组线插座,无任何原生接线。
并且有标签明确标明各个插座的用途。


性能测试:

对于一款80Plus金牌高端电源,性能测试不会构成什么压力。

效率在50%负载时达到最高点,220V输入时的效率甚至达到了92%
纹波正常,电压稳定性优良,交叉负载无任何压力。

数据:

满载纹波截图如下:

3.3V


5V


12V


需要单独说明的是,风扇控制。

High Power 这款 SFX-L 500W,采用了全程风扇转动设计
虽然没有了风扇停转,但可以辅助机箱散热,对于小机箱散热有好处。

400W以内负载,风扇控制很好,转速低于1000rpm,噪音很小。
400W开始,风扇会有明显的加速,具体的加速多少与温度有关。
如果起始温度不高,即使短时工作在500W,风扇也不会明显加速。
如果一直都是400W高负荷运行,电源的工作温度高,则风扇会加速到大约1600rpm

500W满负荷时的风扇噪音较为明显,转速大约1800rpm
因为电源内部元件排列较密,满负荷时必须强化散热,保证电子器件工作安全。


动态测试:


对于一款小电源,采用3.3V 5V 12V 10A Step 测试,压力较大。
但是结果依旧很好,即使在1000Hz,电源依旧能够控制恢复。


拆解简介


High Power SFX-L 500GD 采用了一颗12015风扇,比普通的12025风扇要薄一些。

电源的主体电路是:主动PFC,LLC谐振,同步整流,DC-DC
因为是小电源,电源内部元件排列明显要紧密一些。

两级EMI电路都在主PCB板上,紧接着就是整流桥,直流平滑电容(蓝色),PFC电感,主电容(黑色)

主电容的规格是390uF 400V,对于500W的电源来说,非常厚道,保持时间无忧。

80Plus金牌电源常见的LLC谐振电路,从左到右,依次是:
LLC谐振电感,电流互感器,驱动变压器,主变压器

主电路的左边是待机电路

主控芯片 ICE2HS01

需要特别注意的是,High Power把ICE2HS01控制芯片安放在了低压侧。

按照芯片厂的公版设计,这颗控制芯片安装在高压侧。
需要通过两只驱动变压器分别驱动高压侧和低压侧的MOSFET
高压侧可以直接取得LLC谐振桥路的电流信号。

修改方案,因为控制芯片在低压侧,同步整流驱动变压器可以省略。
高压MOSFET依旧需要用驱动变压器。
LLC谐振电流信号需要额外使用一只电流互感器取得。

两种方案没有绝对的优劣,只是不同的电路设计风格而已。


总结:
钜能(High Power) SFX-L 500GD
采用了厂家创新的规格设计,有效降低了散热风扇噪音。
同时依旧可以方便的安装在SFX(Micro ATX)机箱中。
对于有特殊需求的DIY玩家,值得选购。
