扎曼工程样品拆解与图赏

[复制链接]
橙黄鼠标 发表于 2013-8-2 17:06 | 显示全部楼层 |阅读模式
点击数:8091|回复数:19
本帖最后由 橙黄鼠标 于 2013-8-2 17:08 编辑

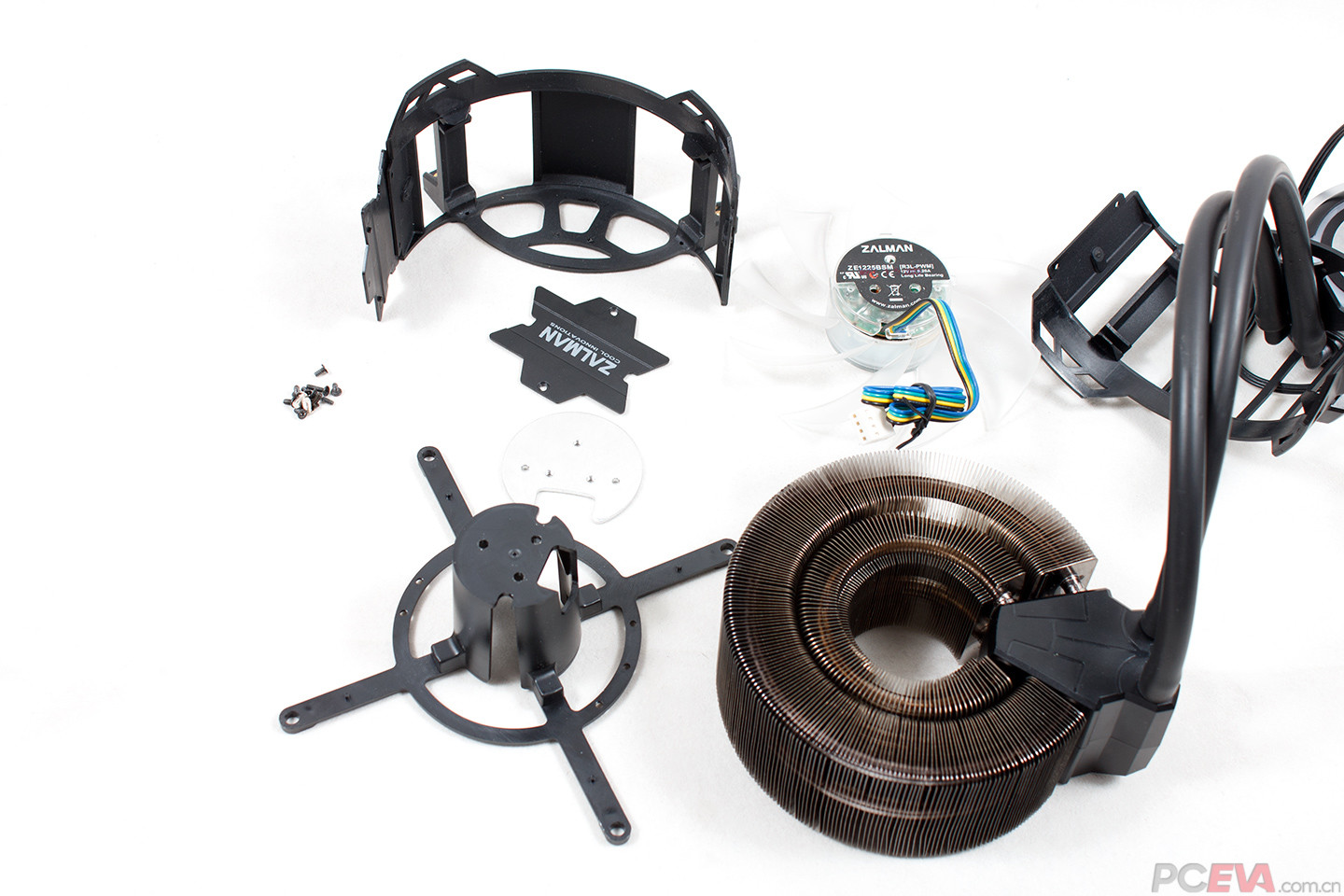

拆的七零八落的工程样品,风扇以及散热外框都可以拆开,外框是塑料材质。

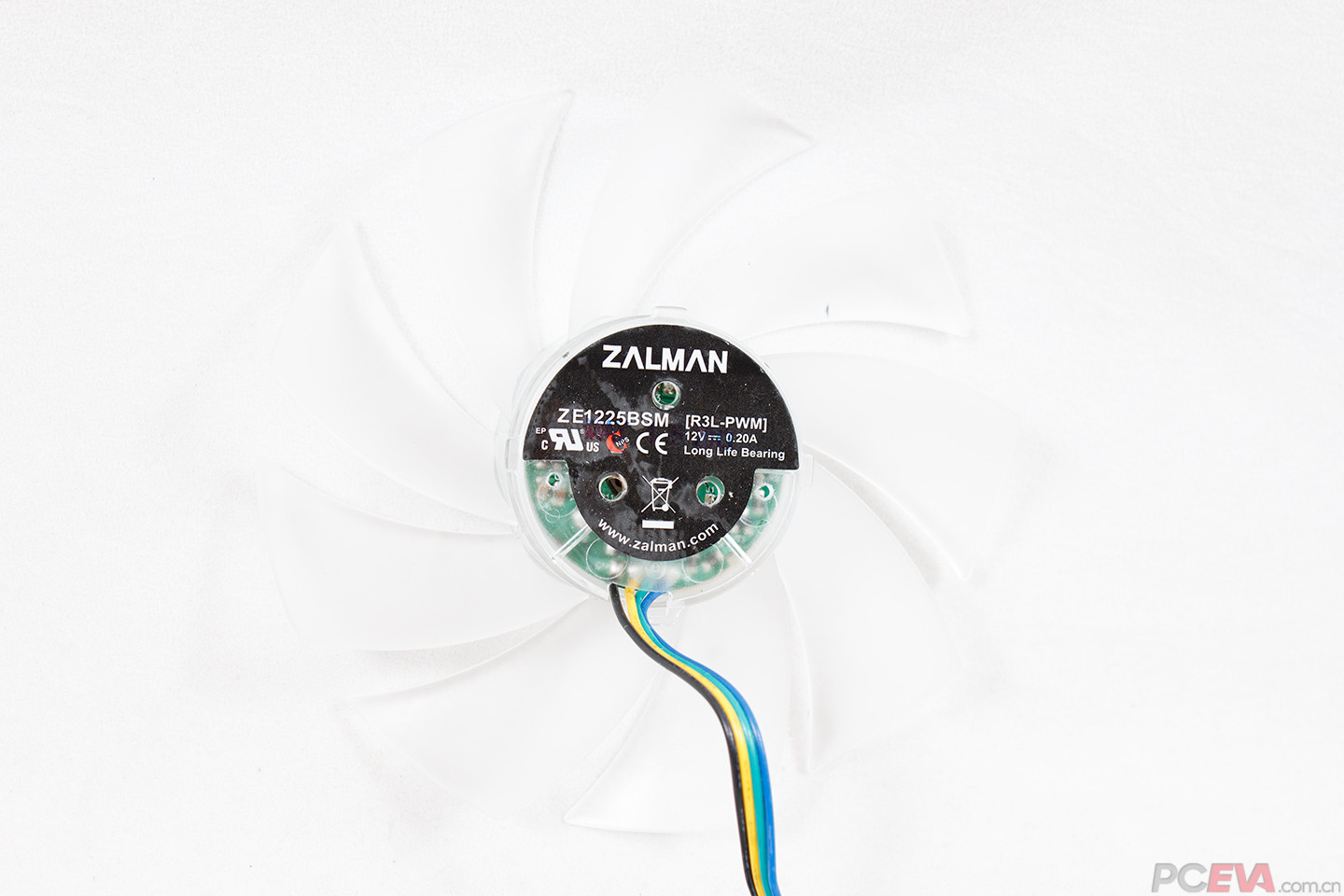

风扇来自Long Life Bearing,与之前评测的扎曼LQ310是一个厂商。从标签上的规格上可以看到最大功率=12V*0.2A=2.4W

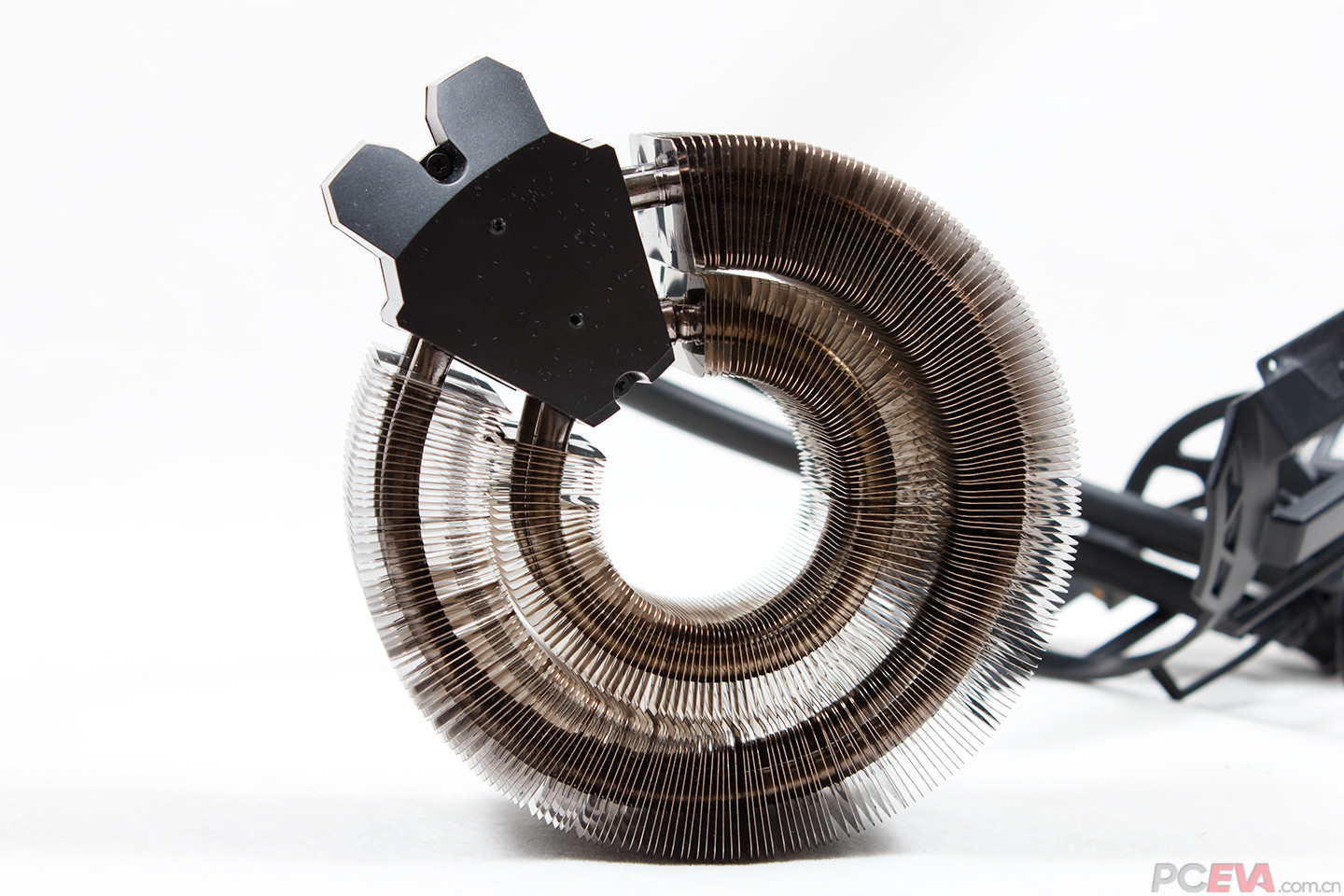

散热部分的鳍片共分内外两环,外环与内环互相独立,没有接触。中间的水冷循环管共有四根,外环两根,内环两根,分别以对称的上下位置分分布。

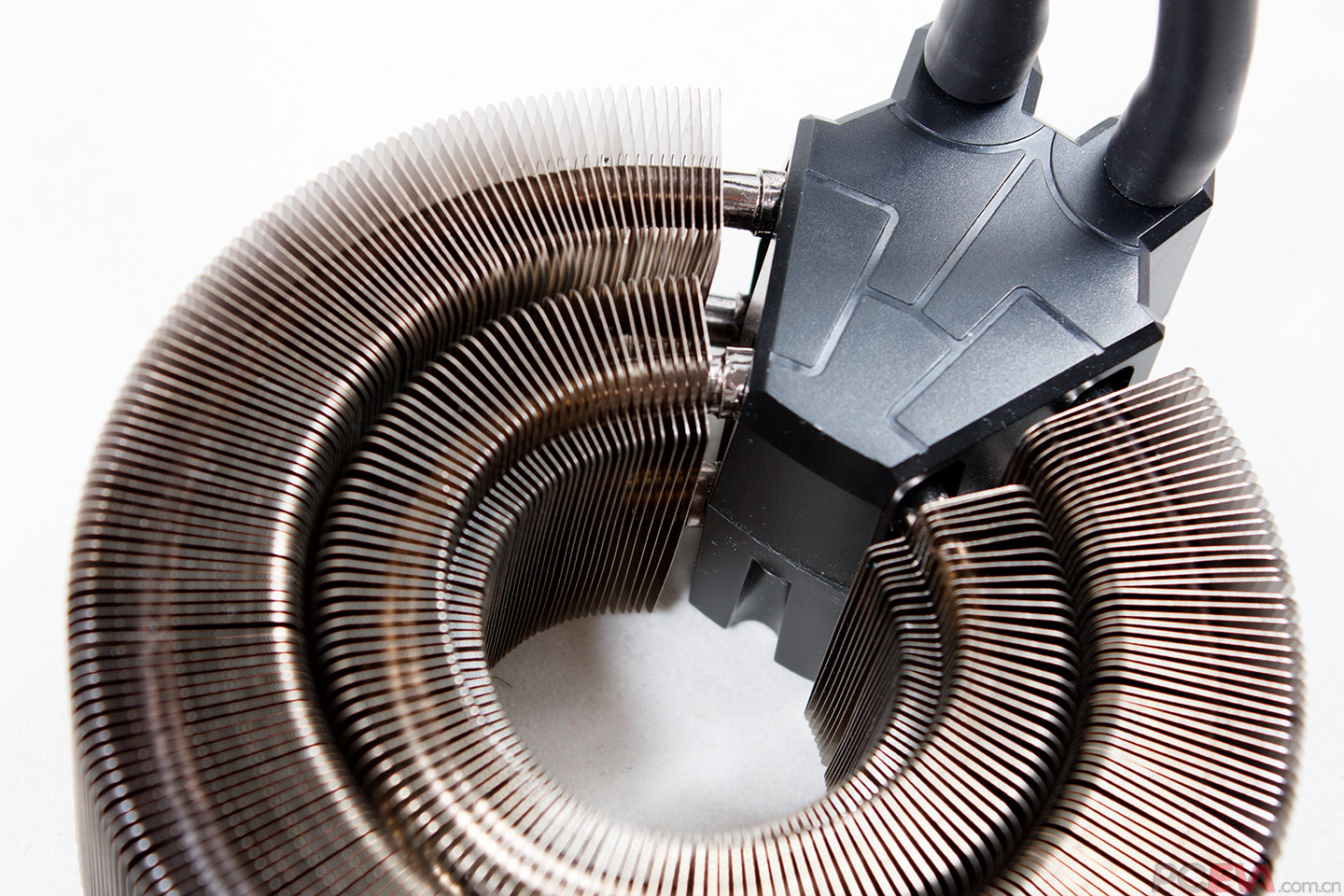

鳍片与鳍片之间的距离比较紧凑。

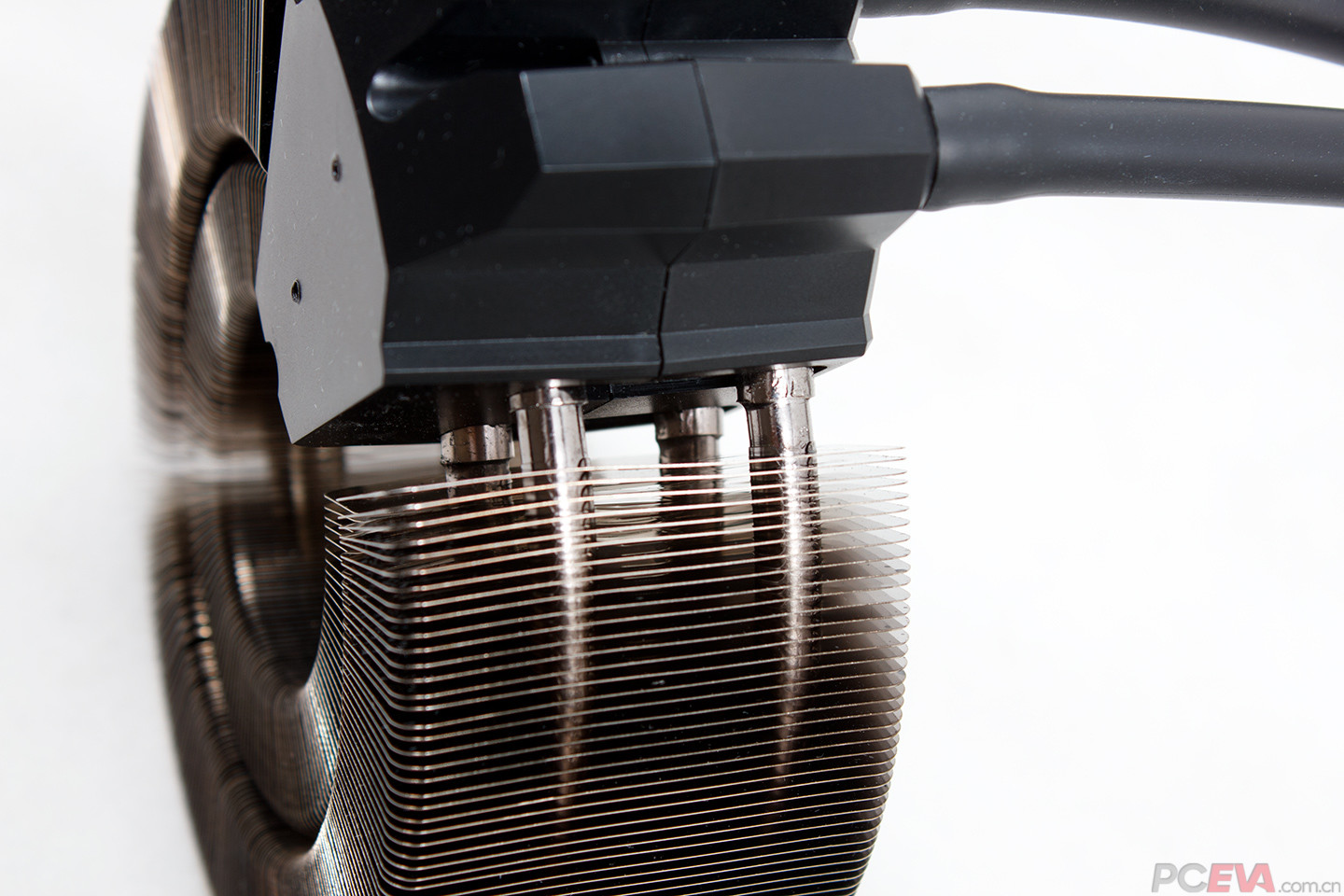

虽然不是很明显,不过还是可以看见水冷循环管上有一些轻微的焊锡残留。

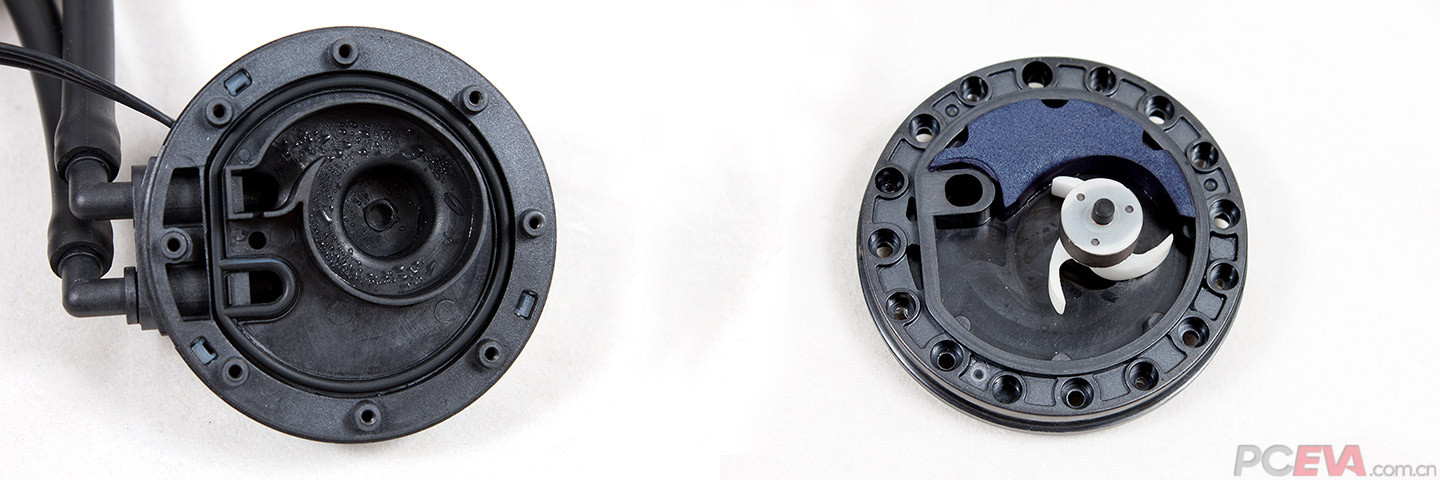

水冷头的第一层,左边螺形的隔层是放置水泵叶片的。右边的海绵用于隔离水冷液,让水冷液通过海绵旁的小孔进入下一层。
从散热鳍片冷却完毕回来的水冷液通过海绵旁的小洞进入下一层,进入铜底回来的水冷液被水泵的压力压向螺形隔层的水管孔进入散热部分。

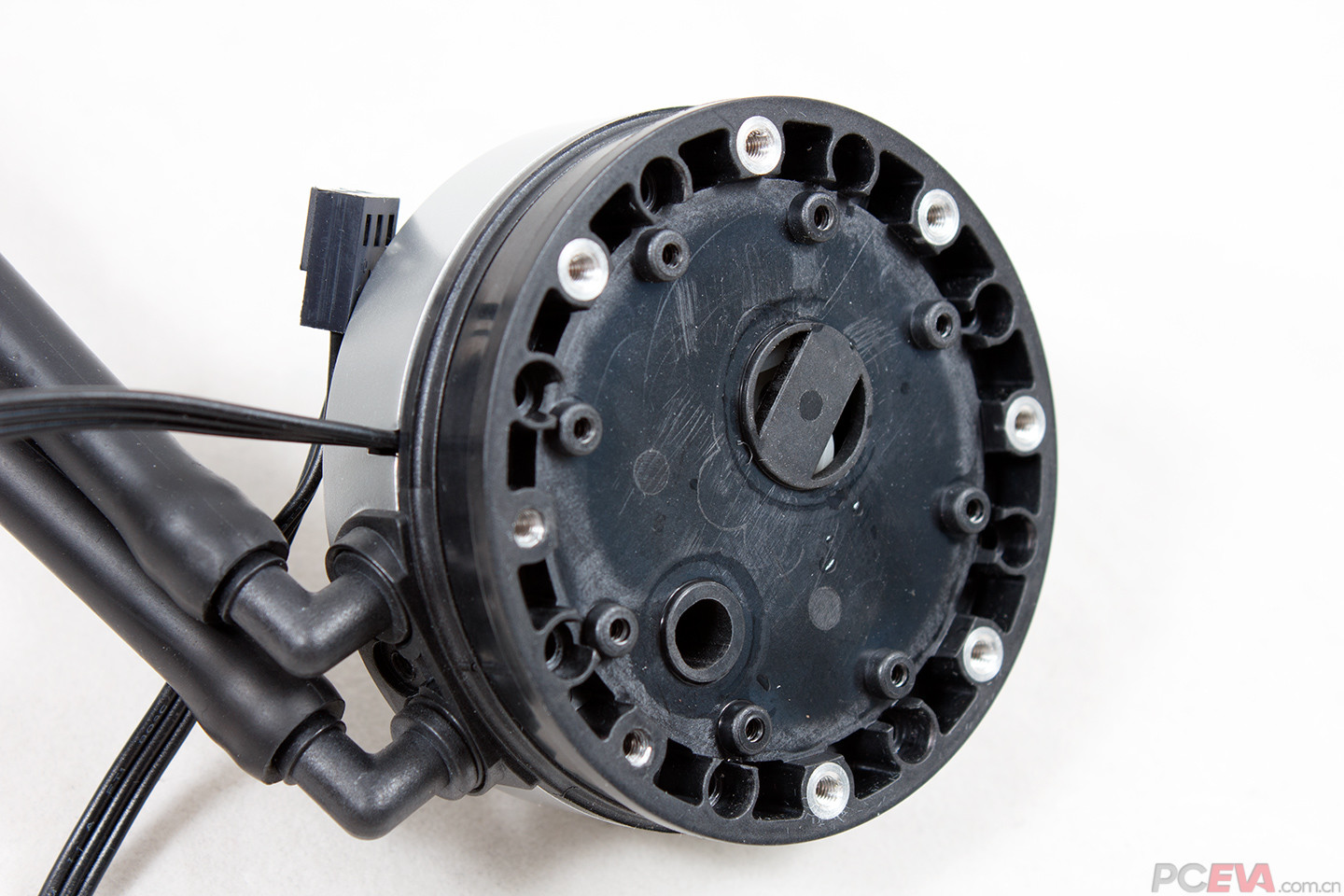

上边安装好后的背面示意图。

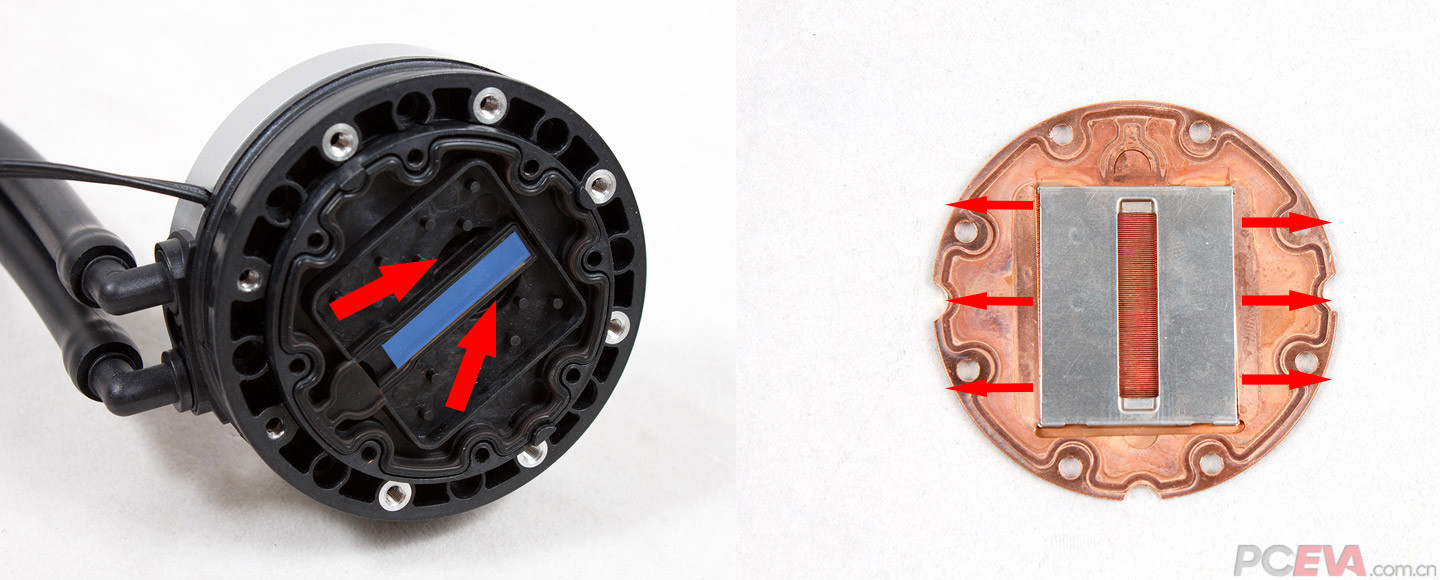

从上一层小洞出来的水冷液进入铜底中间漏出来的部分,并且从两边出来,再通过左图中红色箭头指向的小孔回流到上一层,然后再被水泵压入散热部分,从散热部分回来的水冷液在另一边的水冷管出来,再次回到第六幅图的过程,构成一个水冷液的循环过程。

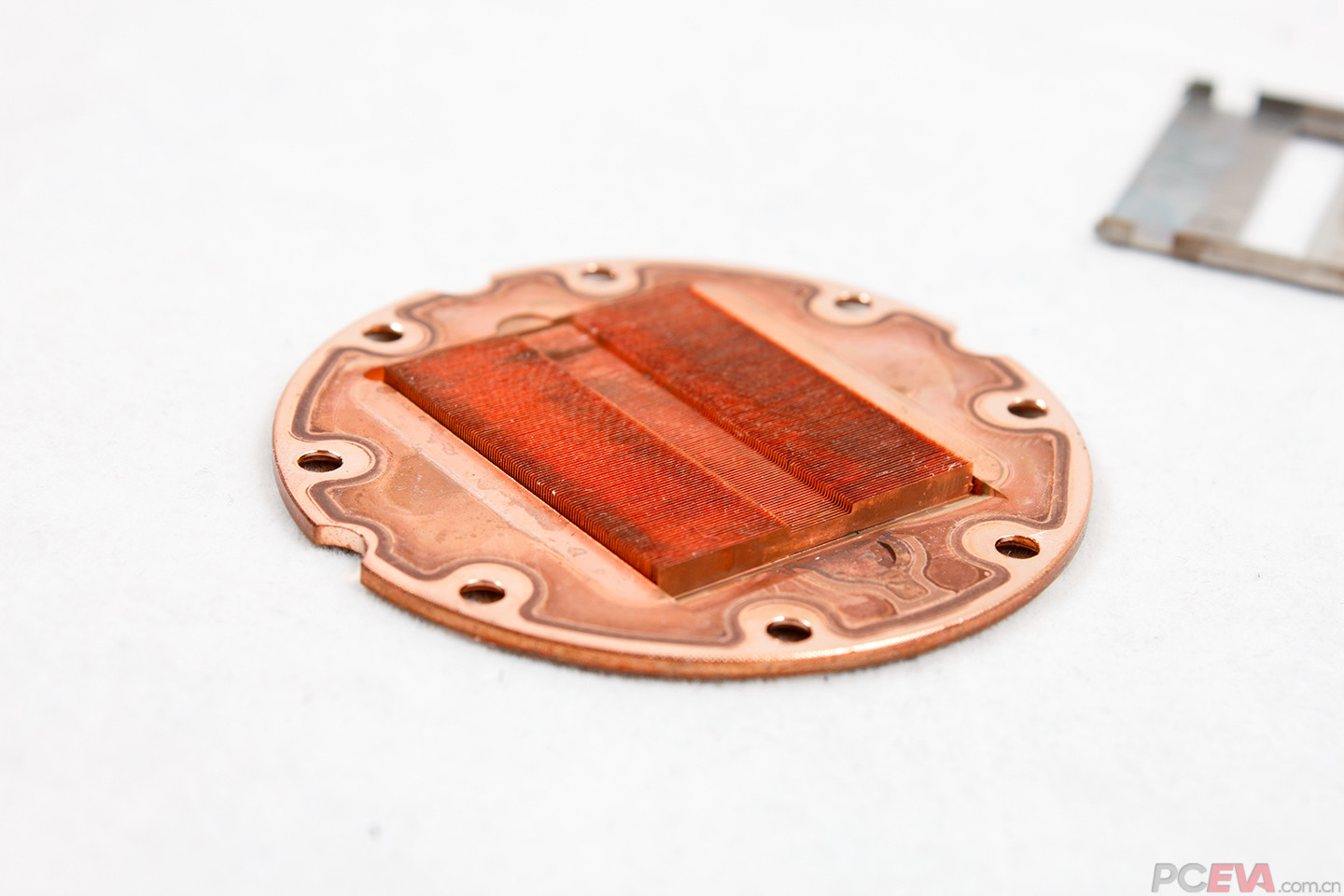

欣赏下铜底内的水道,非常的紧密。

















irvinnie 发表于 2013-8-2 19:26 | 显示全部楼层
这个不错,估计上市价格略坑,如果能三四百就好。
mustardgs 发表于 2013-8-2 23:42 | 显示全部楼层
还是那句话 鳍片太密
v10 发表于 2013-8-3 00:51 | 显示全部楼层
如果没有什么价值了可以快递到付给我哦 我喜欢各种废品
yjc32007 发表于 2013-8-3 14:24 | 显示全部楼层
果然是思民的风格,外观还是不错的。。。
gxeasy 发表于 2013-8-3 16:02 | 显示全部楼层
拆得好图,如果是400软妹币还是很值的
XEON16 发表于 2013-8-3 19:28 | 显示全部楼层
看上去挺不错希望不要太贵
bluezippo007 发表于 2013-8-3 21:08 | 显示全部楼层
拆解让我们了解的更详细,谢谢
gxeasy 发表于 2013-8-3 22:26 | 显示全部楼层
可惜没能成团
Ra.Bi.En.Rose 发表于 2013-8-3 23:03 | 显示全部楼层
微水道感觉很快就会堵塞...寿命不够很长..
bluedevil666 发表于 2013-8-4 17:10 | 显示全部楼层
风扇上的long life bearing是轴承名吧,不是厂家名。
mthzurich 发表于 2013-8-4 18:34 | 显示全部楼层
不错不错,不过这种不能挂风扇吧
caojunjia1233 发表于 2013-8-4 21:17 | 显示全部楼层
这个比冷排强还是差?可以换冷排不?
sk1215001 发表于 2013-8-4 21:25 | 显示全部楼层
ZALMAN的东西真心不错的
temp2009 发表于 2013-8-6 16:23 | 显示全部楼层
好东西   等团购。。。看看价格是否合适
贱狗在飞啊 发表于 2013-8-7 10:22 | 显示全部楼层
確實不錯。。。
赖洗戳 发表于 2013-8-8 13:55 | 显示全部楼层
时间长了会不会堵
ELT 发表于 2013-8-8 18:29 | 显示全部楼层
我擦,0.2A吹的过去?
我擦,这么厚的冷排好多机箱要悲剧
kyo62391836 发表于 2013-8-8 19:22 | 显示全部楼层
不错
大灯塔 发表于 2014-7-30 08:57 | 显示全部楼层
海绵塞住了咋办?
