   Zalman ShenZhen 幻影柒号 国内首篇非专业测试











文前声明:


     以下图片均为本人个人拍摄,叙述均为本人意见,数据均为本人实测,绝无虚假,仅供参考。

     本文由世纪冰雷编写,欢迎转载



1. Zalman shenzhen 幻影7号 - CNPS970LED开苞

2. Zalman shenzhen 幻影7号 - 细节欣赏与介绍

3. Zalman shenzhen 幻影7号 - 对比九州风神冰刃至尊 - 测试平台介绍

4. Zalman shenzhen 幻影7号 - 测试数据对比及个人建议

2#
世纪冰雷  楼主| 发表于 2010-2-11 19:08 | 只看该作者

Zalman shenzhen 幻影7号 - CNPS970LED开苞

收到快递,第一感觉,比较沉重。当然,因为是纯铜的嘛~

依然快言快语,开苞图赏{:3_44:}

大气又不失去稳重,简约而又不失尊贵的包装<坐上角因为快递打包问题..薄膜被胶纸一起撕下了,杯具




LOGO特写,没见Zalman shenzhen字眼:$




目前主流至高端的全平台都通用



看看背面.依然YY



没深圳LOGO不代表他不是Zalman shenzhen哦!公司,厂址,一目了然。不知几时有幸到工厂去参观呢~




开苞,首先看到的是一堆堆附件。

其中包括:AMD平台扣具;INTEL平台扣具;通用背板;调速器;导热贴?(还是贴调速器的双面胶呢..);硅脂;说明书(恩?怎么YY的思民贴纸没了?!)



接着露出来的就是幻影七号的真身了





3#
世纪冰雷  楼主| 发表于 2010-2-11 19:08 | 只看该作者
本帖最后由 世纪冰雷 于 2010-2-11 21:56 编辑

Zalman shenzhen 幻影7号 - 细节欣赏与介绍



一看到散热器。我想不少人就会先把底座拿出来瞧一瞧吧?

这我感觉是正确的,底座的做工与设计,直接决定了散热器的定位与厂家的做工

那么我们来看看幻影7号的底座究竟长什么样




幻影7号底座并没有让我们失望,

纯铜加厚纯镜面效果



顺便爆下这次测试使用的硅脂,大家猜猜是什么?



看看风扇.双滚珠全透明设计,带LED蓝灯,尺寸为10CM(虽然包装声称是11CM。。)



散热片沿用了思民一贯的刻字作风



每片上面都刻有ZALMAN的凹凸LOGO

散热鳍片厚道为0.2MM,有效降低散热器整体重量(一共有多少片嘛..我没数哈.哪位数完告诉下)




再看看底座,“三文治”式夹层底座





依稀看到,热管末端采用主流烧结工艺,保障热管效率

热管与底座间采用焊接工艺,确保热传递效率





既然底座是使用“三文治”式设计,那么焊接就应该只是单面与底部进行焊接

热量就不会大量或者定量通过热管传递到底座的上方

所以底座上方无需象OC3或者9州的一些产品那样加装散热片清除“溜”到底座上方的余热

那么我们拆开底座看看是否与我所说的一致




“三文治”完全剥离热管

烧结工艺目前已经非常成熟了。再看看热管与底座焊接是否完美




看来底座与热管的焊接还是非常结实的。

Zalman shenzhen工厂的生产线看来已经和Zalman韩国工厂完全接轨了


再看看分离出来的底座和风扇

底座上盖的做工也一点不含糊哦!

磨砂式设计,既可以减少与热管的接触面积,同时还能确保安装稳固

底座上盖并不只是为了固定底座,他还有更大的功能----拆卸风扇

风扇的可拆卸设计,为往后的清洁工作带来了极大的便利。

看看分离后的风扇吧

铭牌标识。并不象国内厂商能直接知道代工厂

难道是Zalman原厂?待高人指点

风扇型号为ZF1125TH.型号应为11CM风扇。实测对角为10CM

电流为0.4A,实测转速2800转.

双滚珠设计,地球人都知道,寿命长,轴音小

风扇也可根据大小自行更换。

最后看看热管.3根6MM交互式设计等效6热管.

圆形“隧道”式设计更加符合空气动力学,提高散热效能

最后欣赏下“裸体”的幻影7号。很美吧

4#
世纪冰雷  楼主| 发表于 2010-2-11 19:08 | 只看该作者
本帖最后由 世纪冰雷 于 2010-2-11 21:56 编辑

Zalman shenzhen 幻影7号 - 对比九州风神冰刃至尊 - 测试平台介绍






安装篇


首先安装底座扣具,由于本次测试使用I台,所以示范的就是I的扣具拉。
A的也一样装法拉。长度不同而已。





背板安装.I和A方向相反,
但都是把螺帽塞进凹位后再扣上盖子





背板安装后的样子




Zalman 深圳 - 幻影7号安装还是比较麻烦的.
需要整机拆下.
什么?你说好的机箱有背板空位不用拆?
呵呵,装螺丝的时候还是得拆,这里后文会有提到。
装好后的样子




OK。此次Zalman shenzhen - 幻影7号 PK的主角就是 九州风神 - 冰刃至尊版





相信对于冰刃至尊版本,国内玩家都相当熟悉了
关于它的测试,请翻阅本人先前所发的帖子


OK。YY一下平台照









测试平台介绍:

平台部件
CPUR0 E5300
主板DFI UT P45
内存OCZ Blade 1066
电源GT AL450
硅脂Prolimatech PK-1
散热器Zalman 深圳 - 幻影7
九州风神 - 冰刃至尊




硬件部分相信大家都比较熟悉了。
唯一需要介绍的是Prolimatec PK-1硅脂
恩?名字很熟悉?在哪见过?
对。他就是与拥有新一代风冷之王Megahalems(俗称变形金刚或者MLGB)同一品牌的产品

此硅脂在市场比较少见

价格也比较昂贵,某商城价为65元包快递,
折算约55元,即11元/克

本人也是在00那边“抢”回来的一支

看看规格
热导系数为10.2W/(m·K),
比重为3.2g/立方厘米,
黏度为310000 Cps
热阻抗为0.017℃




真身


5#
世纪冰雷  楼主| 发表于 2010-2-11 19:08 | 只看该作者
本帖最后由 世纪冰雷 于 2010-2-11 19:10 编辑

Zalman shenzhen 幻影7号 - 测试数据对比及个人建议




OK。开始测试吧。

室内环境为23摄氏度.

机箱侧卧.机箱后部不带排气扇.

因两者风扇转速与大小均不一致

折中.冰刃采用12CM 1500转,幻影7号采用10CM 1700转

测试所取温度为DFI UT P45上CPU核心1所测得温度(经本人测试,此温度最准确)

测试软件使用OR与OCCT同时烧机1小时,OCCT记录平均温度.


测试分2组进行,


分别为两款散热器进行如下测试

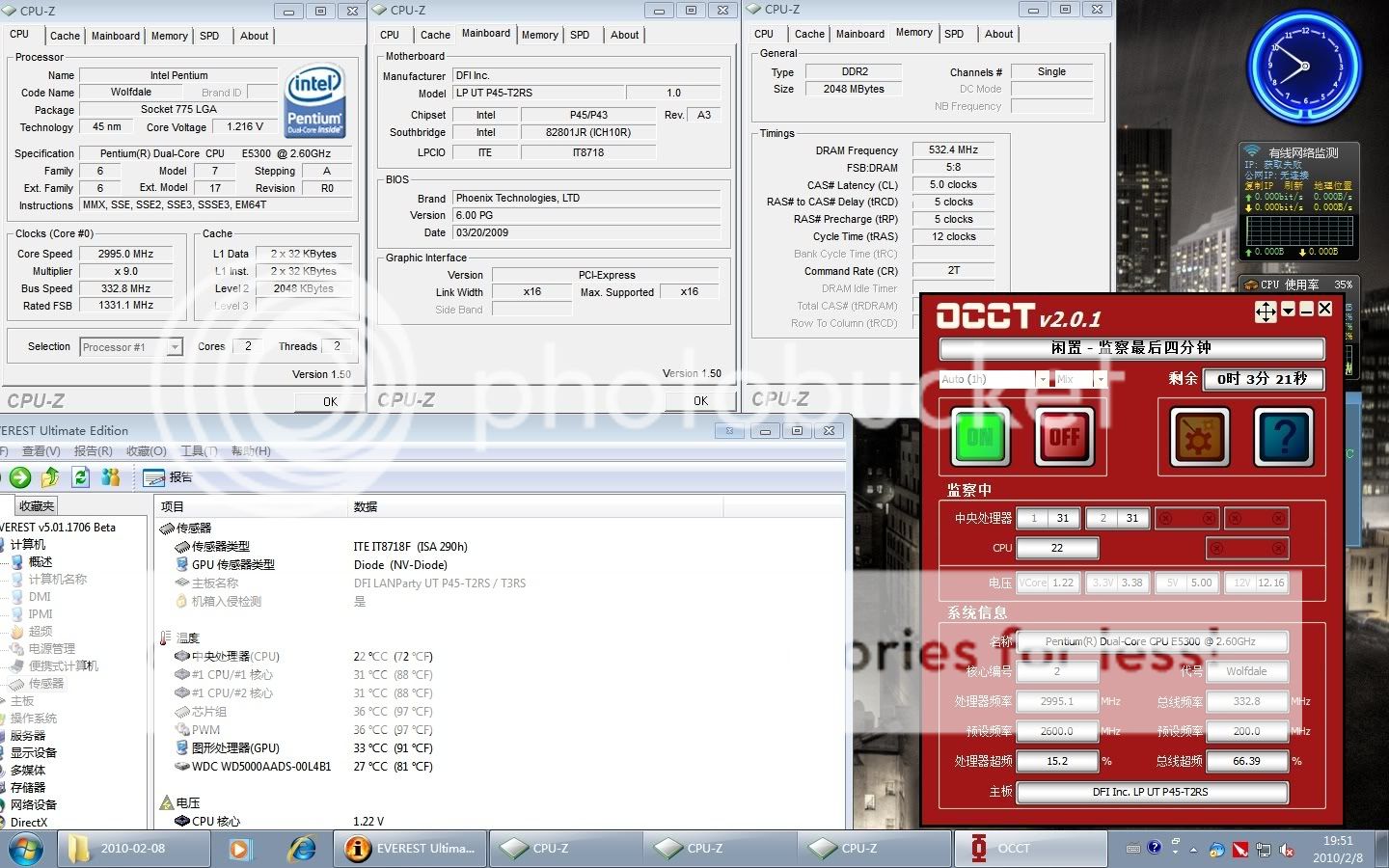

测试一:大众型长期平台使用测试

超频设置如下

CPU  333X9=3G  1.216V
内存  5:8 1066MHZ 2.09V

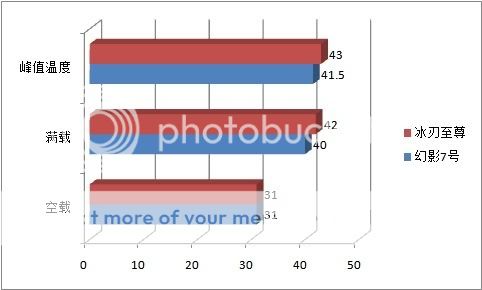

测试所得数据如下:

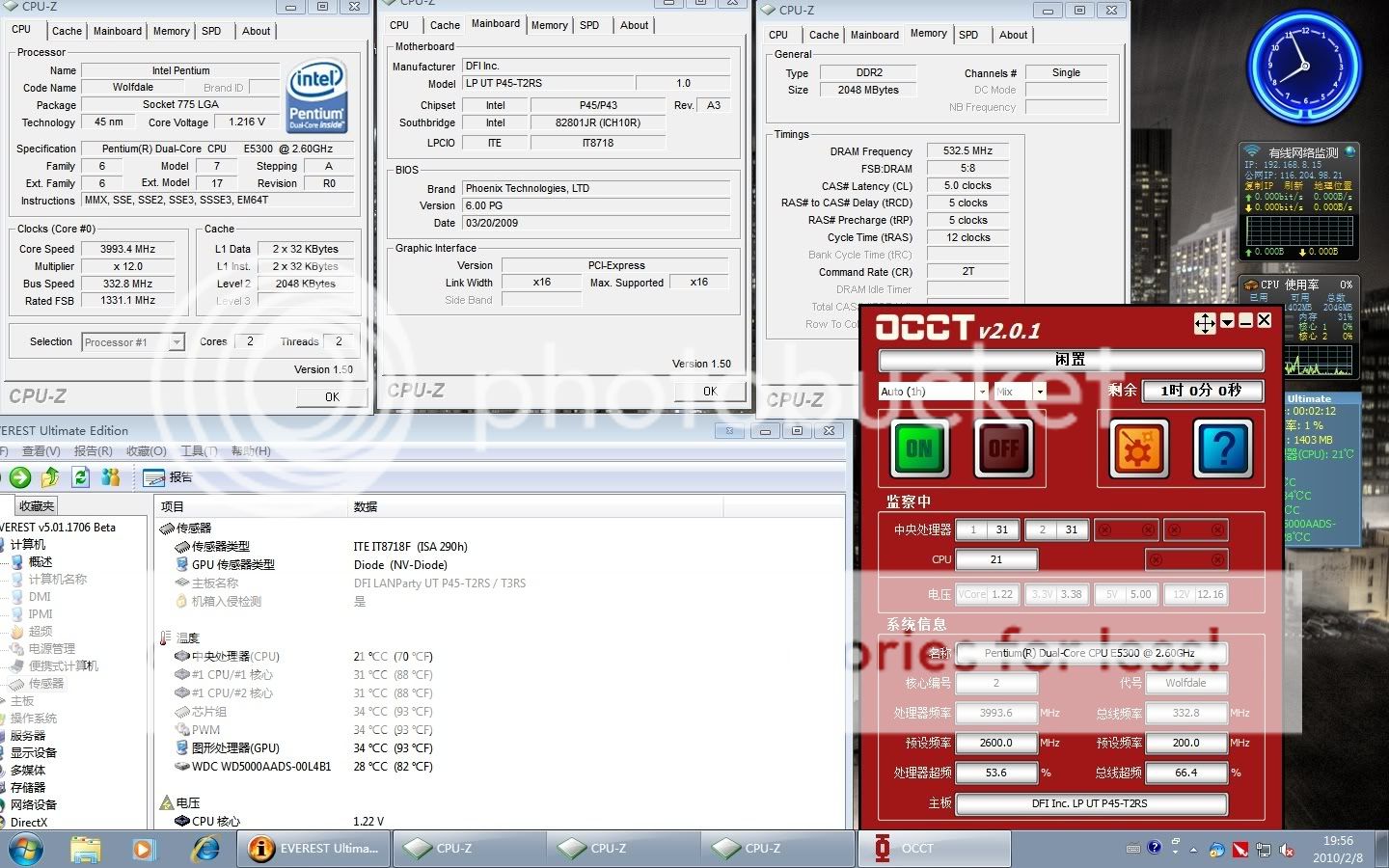

测试二:发烧型4G超频测试

超频设置如下

CPU  333X12=4G  1.216V

内存  5:8 1066MHZ 2.09V







通过以上数据能够非常直观的得到如下结论

幻影7号能够轻松镇压4G的CPU,
温度控制比目前九州风神最高端的型号冰刃至尊版更加优秀
领先约有2度之多。

当然本人也测试了满速即2800转下的温度情况
在此也汇报一下

3G时 满载温度为38.5度
4G时 满载温度为46度

也有一小段提升。当然本人并不提倡牺牲静音获得一两度的性能提升。


温度测试完了,
大概谈谈风扇吧,由于风量和噪音并无专业设备进行测试
只能听听本人作为使用者的一面之词了,呵呵

若主板支持PWM的话,
幻影7号支持3PIN PWM,
刚接入时还是非常安静的,
1000-1300转时和12CM的静音风扇并无多大差异。
1300-1800转推荐高频多核用户选用,噪音与性能兼顾。
更高转速则本人并不推荐了,2800转还叫安静的那要么是忽悠人,要么是在飞机场工作。。哈哈

风量和风压都非常让人满意
幻影7号原配风扇属于高风量型设计,
得益于幻影7号的“隧道式”设计,
使得风压也表现得相当不错
这点值得所有散热厂商学习,
以散热器主体设计弥补风扇的缺点(风压大,风量小;风量大,风压小)。



最后,最Zalman shenzhen 提出的一点建议

扣具螺丝在散热片下方,螺丝刀只能从侧面进行旋转

若不拆机操作的话几乎是不可能的任务(尤其靠近电源的那颗螺丝)

希望能在安装上更加便利

具体请看如下图
