HP Z Turbo Drive G2 PCI-E SSD M.2 转接卡支持Z230工作站吗?

[复制链接]
eikeime 发表于 2020-6-26 20:13 | 显示全部楼层
红色狂想 发表于 2020-6-26 00:24
又是切开PCIe插槽这种骚主意,破坏结构的事情不能接受啊,要是这样做能增强扩展性,那主板厂商怎么不直接 ...

妖擎 确实很多板子都是开口的,口子后面留空不放太高的元件,可以降低成本,高档点的板子 就直接 放全尺寸的插槽只有x1触点了。
红色狂想  楼主| 发表于 2020-6-26 22:59 | 显示全部楼层
eikeime 发表于 2020-6-26 20:13
妖擎 确实很多板子都是开口的,口子后面留空不放太高的元件,可以降低成本,高档点的板子 就直接 放全尺 ...

但是听说PCIe 2.0 x1也分1.0版和1.1版,最终能不能支持双口千兆,还得看厂商的BIOS啊
eikeime 发表于 2020-6-26 23:41 | 显示全部楼层
红色狂想 发表于 2020-6-26 22:59
但是听说PCIe 2.0 x1也分1.0版和1.1版,最终能不能支持双口千兆,还得看厂商的BIOS啊  ...

是 pcie 2.0 和 2.1,带宽是一样的,2.1的卡和部分1.1的插槽有兼容问题,有些能通过bios修复。
红色狂想  楼主| 发表于 2020-7-17 22:15 | 显示全部楼层
eikeime 发表于 2020-6-26 23:41
是 pcie 2.0 和 2.1,带宽是一样的,2.1的卡和部分1.1的插槽有兼容问题,有些能通过bios修复。 ...

是不是所有的PCIe 2.0通道都是走的南桥,只有PCIe 3.0才会直接走北桥CPU内存总线?哪里能找到PCIe各版本规格传输带宽速查表
eikeime 发表于 2020-7-17 22:51 | 显示全部楼层
红色狂想 发表于 2020-7-17 22:15
是不是所有的PCIe 2.0通道都是走的南桥,只有PCIe 3.0才会直接走北桥CPU内存总线?哪里能找到PCIe各版本 ...

Wikipedia 维基百科
https://zh.wikipedia.org/wiki/PCI_Express
红色狂想  楼主| 发表于 2020-7-17 23:05 | 显示全部楼层
eikeime 发表于 2020-7-17 22:51
Wikipedia 维基百科
https://zh.wikipedia.org/wiki/PCI_Express

没有梯子,打不开!搞不懂,如果说谷姐的存在会对CCP构成威胁,必须墙之,可Wikipedia惹到他什么了呢,一个凝聚人类40多万年文明史的智库平台会使他们害怕什么?
gloobox 发表于 2020-7-18 02:30 | 显示全部楼层
红色狂想 发表于 2020-7-17 23:05
没有梯子,打不开!搞不懂,如果说谷姐的存在会对CCP构成威胁,必须墙之,可Wikipedia惹到他什么了呢,一 ...

已经可实现远程刷,这板子有点意思,最后还不是被我破了
红色狂想  楼主| 发表于 2020-7-22 14:09 | 显示全部楼层
gloobox 发表于 2020-7-18 02:30
已经可实现远程刷,这板子有点意思,最后还不是被我破了

那还不赶快将葵花宝典的密集传授予我

终于弄清楚PCI_Express总线各规格版本的带宽速率怎么换算了,在此mark一下,留个备份

PCIE2.0/PCIE3.0/PCIE4.0/PCIE5.0接口的带宽、速率计算

一、PCIE接口速率:

二、PCIE相关概念:
    传输速率为每秒传输量GT/s,而不是每秒位数Gbps,因为传输量包括不提供额外吞吐量的开销位; 比如 PCIe 1.x和PCIe 2.x使用8b / 10b编码方案,导致占用了20% (= 2/10)的原始信道带宽。

    GT/s —— Giga transation per second (千兆传输/秒),即每一秒内传输的次数。重点在于描述物理层通信协议的速率属性,可以不和链路宽度等关联。
    Gbps —— Giga Bits Per Second (千兆位/秒)。GT/s 与Gbps 之间不存在成比例的换算关系。

三、PCIE带宽计算
    PCIe 吞吐量(可用带宽)计算方法:

    吞吐量 = 传输速率 *  编码方案

    例如:PCI-e2.0 协议支持 5.0 GT/s,即每一条Lane 上支持每秒钟内传输 5G个Bit;但这并不意味着 PCIe 2.0协议的每一条Lane支持 5Gbps 的速率。

    为什么这么说呢?因为PCIe 2.0 的物理层协议中使用的是 8b/10b 的编码方案。 即每传输8个Bit,需要发送10个Bit;这多出的2个Bit并不是对上层有意义的信息。
    那么, PCIe 2.0协议的每一条Lane支持 5 * 8 / 10 = 4 Gbps = 500 MB/s 的速率。

    以一个PCIe 2.0 x8的通道为例,x8的可用带宽为 4 * 8 = 32 Gbps = 4 GB/s。

    同理,PCI-e3.0 协议支持 8.0 GT/s, 即每一条Lane 上支持每秒钟内传输 8G个Bit。而PCIe 3.0 的物理层协议中使用的是 128b/130b 的编码方案。 即每传输128个Bit,需要发送130个Bit。

    那么, PCIe 3.0协议的每一条Lane支持 8 * 128 / 130 = 7.877 Gbps = 984.6 MB/s 的速率。

    一个PCIe 3.0 x16的通道,x16 的可用带宽为 7.877 * 16 = 126.031 Gbps = 15.754 GB/s。

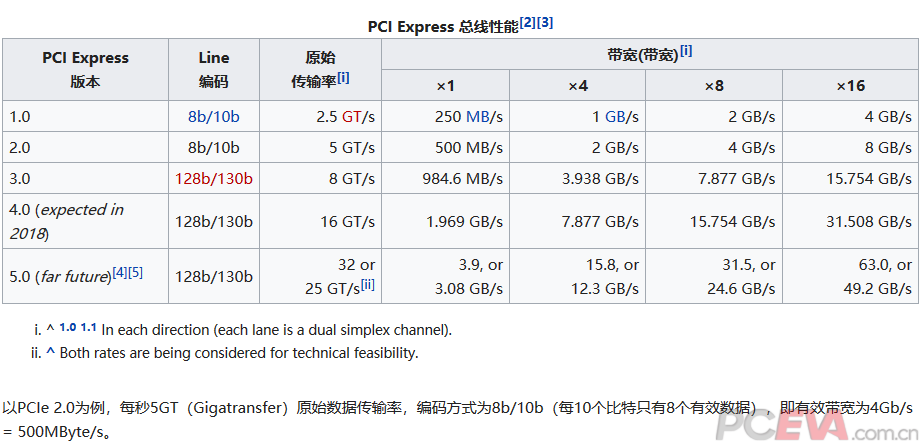

    由此可计算出上表中的数据

至今没有弄明白PCIe 2.0/3.0 x4/x8/x16带宽速度是怎么换算的。。。

红色狂想  楼主| 发表于 2021-1-17 00:06 | 显示全部楼层
eikeime 发表于 2020-5-29 00:04
z230 可以用,reddit 上 可以搜到 和你一样想法的,只是不能引导nvme,速度也是正常的。优盘 sata 一个意 ...

@gloobox @DoctorX99 @StormBolt @zsbstephen @尊称 最近在隔壁无意间看到一篇HP Z Turbo Drive G2运行在非Z工作站上的帖子,国外有个大佬魔改了这款转接卡,只要把右上角那个Q1晶体管去掉就可以在任何PC上使用,原文在此:Need help with HP Z Turbo Drive G2 512GB.
是否HP的其它白名单设备也能这样炮制?比如企业级SSD
StormBolt 发表于 2021-1-17 00:51 | 显示全部楼层
红色狂想 发表于 2021-1-17 00:06
@gloobox @DoctorX99 @StormBolt @zsbstephen @尊称 最近在隔壁无意间看到一篇HP Z Turbo Drive G2运行在 ...

不能,不是一个原理
eikeime 发表于 2021-1-17 00:52 | 显示全部楼层
红色狂想 发表于 2021-1-17 00:06
@gloobox @DoctorX99 @StormBolt @zsbstephen @尊称 最近在隔壁无意间看到一篇HP Z Turbo Drive G2运行在 ...

ssd 是有固件的,boot时候可以和bios 沟通确认,不那么容易拆元件 bypass,但是反过来讲 可以破解固件解决。
红色狂想  楼主| 发表于 2021-1-17 23:52 | 显示全部楼层
eikeime 发表于 2021-1-17 00:52
ssd 是有固件的,boot时候可以和bios 沟通确认,不那么容易拆元件 bypass,但是反过来讲 可以破解固件解 ...

唉,遗憾的是主机没有空余的PCIe x16插槽了,无法拥有这个转接卡了
eikeime 发表于 2021-1-18 18:23 | 显示全部楼层
红色狂想 发表于 2021-1-17 23:52
唉,遗憾的是主机没有空余的PCIe x16插槽了,无法拥有这个转接卡了  ...

你应该弃坑换 wrx80 平台 pcie 就多了
红色狂想  楼主| 发表于 2021-1-21 22:05 | 显示全部楼层
eikeime 发表于 2021-1-18 18:23
你应该弃坑换 wrx80 平台 pcie 就多了

你说的是不是这款黑色工业园厂房?这样整PCIe会不会太浪费了,显卡都买不来怎么玩儿 https://www.ithome.com/0/529/312.htm
eikeime 发表于 2021-1-22 00:11 | 显示全部楼层
红色狂想 发表于 2021-1-21 22:05
你说的是不是这款黑色工业园厂房?这样整PCIe会不会太浪费了,显卡都买不来怎么玩儿 https://ww ...

嗯,我非常喜欢这个板子的设计,比giga 那个看着顺眼太多
红色狂想  楼主| 发表于 2021-1-22 15:41 | 显示全部楼层
eikeime 发表于 2021-1-22 00:11
嗯,我非常喜欢这个板子的设计,比giga 那个看着顺眼太多

但是价格不好看,这么高大上的板子,也不搭载个X710-T2L,有失玩家信仰啊,要说好看顺眼只有intel原装服务器和Supermicro主板样子最好看
