Corsair VS550 拆解分析,图片欣赏

[复制链接]
Mufasa 发表于 2016-1-29 20:28 | 显示全部楼层 |阅读模式
点击数:18492|回复数:13
本帖最后由 Mufasa 于 2016-1-29 20:52 编辑

海盗船的550W入门级电源,在耐久测试中表现正常。
按照预定计划,耐久测试完毕后,进行拆解分析。

拆解前,质保标签完整。
B 01.jpg

拆。。。。
B 02.jpg

B 03.jpg

内部看上去还可以,电路板拆出来。
B 04.jpg

B 05.jpg

VS550虽然是一款低端电源,内部的元件配置规格较低,但该有的元件,全部都有。

热缩管包裹的MOV,以及完整的两级EMI
B 06.jpg

NTC热敏电阻,限制通电冲击电流
B 07.jpg

PCB采用单面板,背面做工挺好的。
B 08.jpg

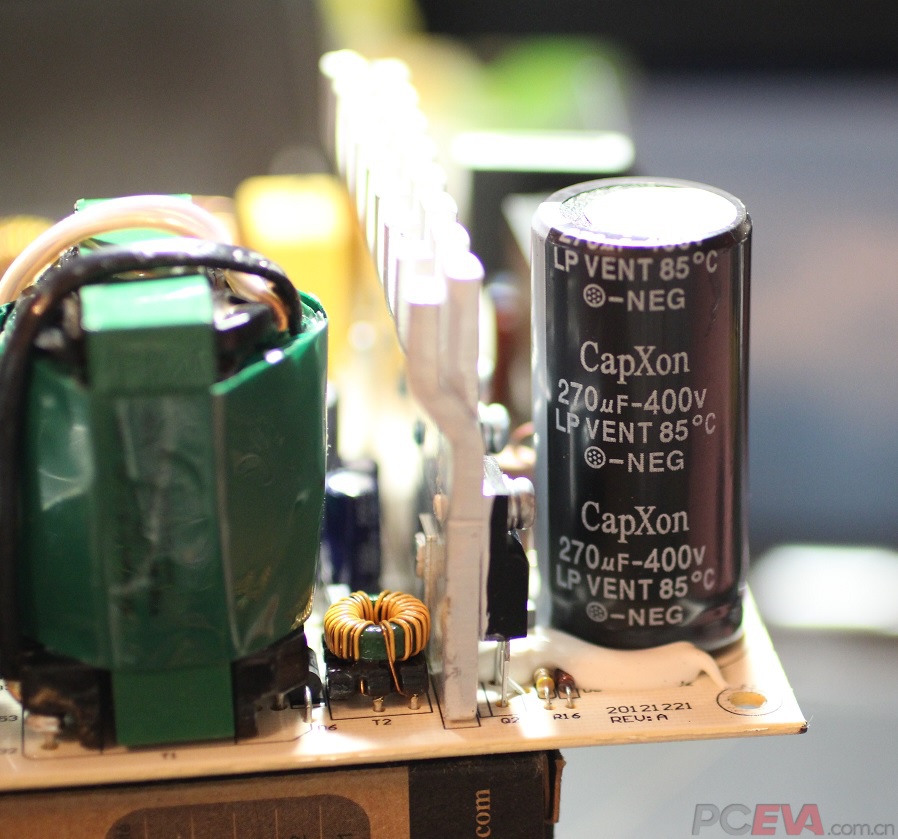

主电容使用了CapXon 270uF 400V,85度
B 09.jpg

PFC开关管被挡住了,是10A 500V双管并联。
PFC高压二极管采用8A 600V 快恢复二极管
B 10.jpg

PWM开关管使用13A 500V,两只,双管正激。
B 11.jpg

高压侧主控芯片是CM6805,常见双管正激主控芯片。
B 12.jpg

B 13.jpg

驱动变压器使用了小磁环绕制。
B 14.jpg

从这张图片上也可以看到,高压侧是5只管子。
两个PFC开关管,一个高压二极管,两个PWM开关管。
B 15.jpg

低压部分,12V使用了四只肖特基二极管,两只整流,两只续流。
B 16.jpg

四只二极管的型号都是30L60CT,30A 60V肖特基二极管。
B 17.jpg

3.3V 和 5V 的整流管被挡住了,无法照片,是30A 45V肖特基二极管。
B 18.jpg

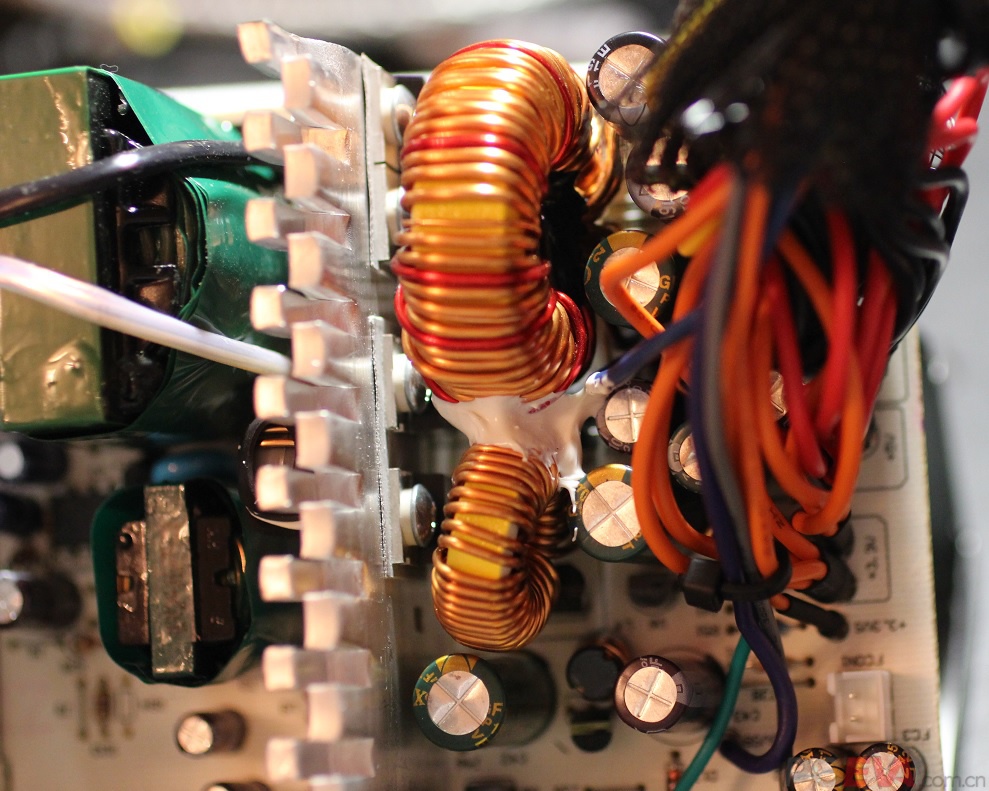

三路低压输出都采用了CLC复合滤波,滤波电容同样来自CapXon
B 19.jpg

5Vsb待机变压器上的代工厂商信息,CWT
B 20.jpg

总结:

Corsair VS550 作为一款入门级电源,品质可靠,用料正常。
普通家用主机,游戏机,可以选用。


Cogae 发表于 2016-1-29 21:04 | 显示全部楼层
感觉还过的去吧
badaa 发表于 2016-1-29 21:33 | 显示全部楼层
黃白環牛逼求子的

看下價格3xx,國產LLC金牌2xx

牌子響就是不一樣
lgg_wd_2 发表于 2016-1-29 23:10 | 显示全部楼层
第二张图片,左边的透明塑料片是不是只起到绝缘作用?会不会挡住部分进风?    海运650W当时拆开看里面也有个这种片
Mufasa  楼主| 发表于 2016-1-30 00:44 | 显示全部楼层
lgg_wd_2 发表于 2016-1-29 23:10
第二张图片,左边的透明塑料片是不是只起到绝缘作用?会不会挡住部分进风?    海运650W当时拆开看里面也有 ...

那个是专门设置的导风塑料片。

让空气先吹到散热器和变压器附近,再吹出去。
团结 发表于 2016-1-30 09:36 | 显示全部楼层
整流桥裸奔差评,主电容容值偏小差评,耐温85差评,
lgg_wd_2 发表于 2016-1-30 15:44 | 显示全部楼层
Mufasa 发表于 2016-1-30 00:44
那个是专门设置的导风塑料片。

让空气先吹到散热器和变压器附近,再吹出去。

原来是这样,导风用的,我以为是绝缘用的。。。。。。
二喵 发表于 2016-1-30 19:17 | 显示全部楼层
badaa 发表于 2016-1-29 21:33
黃白環牛逼求子的

看下價格3xx,國產LLC金牌2xx

是不是说的X马
红色狂想 发表于 2016-2-9 21:08 | 显示全部楼层
现在的电源风扇基本都喜欢用悦伦,想必这已是惯例了,悦伦的风扇外观还是蛮好看的,符合工业美学的味道,比市面上那些个cpu散热器带的风扇好看多了。
团结 发表于 2016-2-12 12:36 | 显示全部楼层
yfydz 发表于 2016-2-11 18:05
典型的外行看热闹,内行看门道啊
考虑价格因素,差评也是可以买的吧
...

仁者见仁智者见智,我只能说我是不会买
mxstrive 发表于 2016-6-21 20:06 | 显示全部楼层
yfydz 发表于 2016-2-12 23:52
看了这个帖子,半夜脑子一热,在京东定了新电脑的第一个配件-海盗船的rm850x,估计在质保期内能把整机装好 ...

这是一种信仰!
XXHJACK 发表于 2016-6-22 19:36 | 显示全部楼层
用料一般!做工还是不错!300多有点贵!
l8427608 发表于 2016-6-26 17:11 | 显示全部楼层
一票的国产比他便宜,不过可以充值下信仰
415789271 发表于 2016-7-7 04:37 | 显示全部楼层
扼流圈绕丝那么细, 550W还用单磁放大  老实说版主大人收了多少钱
