【补档】酷冷V550金牌电源拆解及挖矿大考验

[复制链接]
slan7777 发表于 2014-9-5 00:28 | 显示全部楼层 |阅读模式
点击数:12600|回复数:7


酷冷至尊是我一直钟爱的老牌机电厂商,不过自从金牌龙影之后,酷冷有很长一段时间没有推出过80PLUS金牌电源新品了,之前的GX和GX2系列都只有铜牌,略感遗憾,不过最近终于看到酷冷的80PLUS金牌电源新品——V系列上市了,囊中羞涩,只买了个V550回来,550瓦也足够应付几乎所有的单芯显卡了。V550的外包装依然是酷冷简单大气的风格,没有一些小品牌那么花里胡哨。




从包装盒上可以看到,这款V550金牌电源具备OVP、UCP、OPP、OTP、OCP、SCP等诸多保护技术,通过了CE、FCC、UL、TUV、RCM、EAC、BSMI、CCC、KCC等诸多安全认证,品质绝对有保障。




内部包装很简单实在,再生纸的保护套十分环保,没有多余的铺张浪费,不像一些新兴品牌把包装搞的异常奢华,要知道包装的费用也是算在价格里的,过度包装的话最终还是得消费者来买单。




电源附件包含电源线、模组线、说明书、安装螺丝。




电源外壳是黑色的,沉稳大气,从外观上来看,采用了大风车加半模组的设计。




配备了12cm的散热风扇。




从电源铭牌来看,V550采用单路12V供电,简单易用,+12V最大输出45A,最大负载540瓦,作为额定550瓦的电源,这样的+12V输出已经非常强大了,足以支持几乎所有的中高端单芯显卡。




市电输入接口配备了开关,从散热孔里可以看到绿色的X电容,这似乎是某代工厂的标志之一啊!

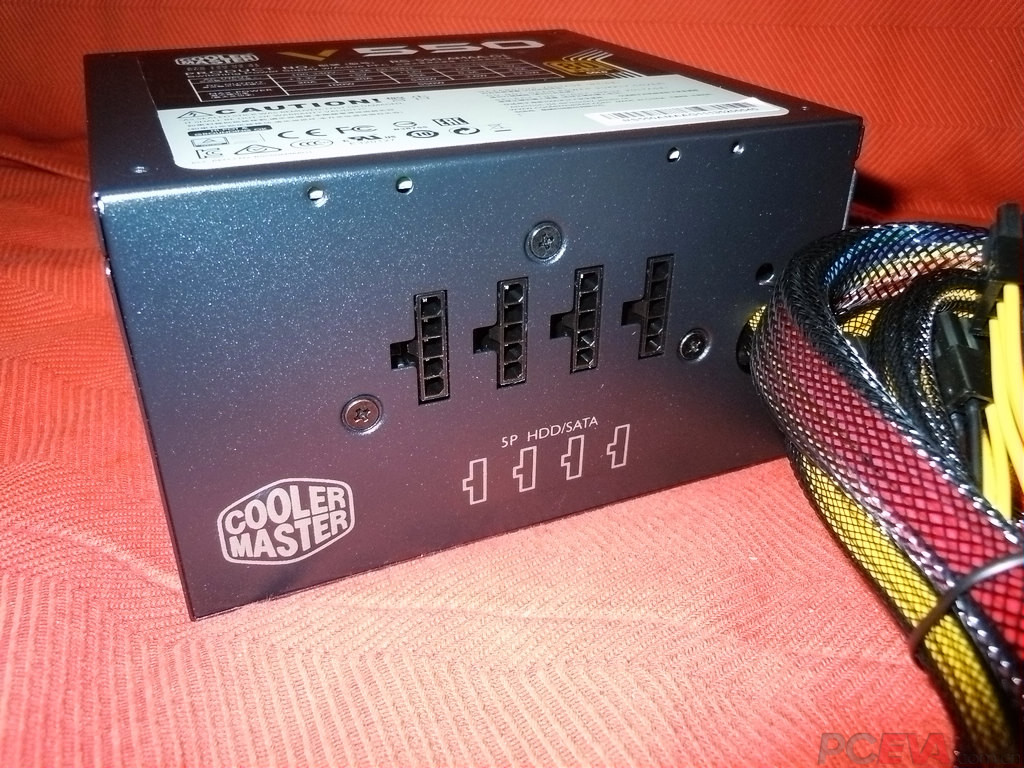

电源上提供了4个模组线接口。




不过附带的模组线只有三根,2根是SATA供电,1根是老的大4D供电,可惜没有再提供一根显卡PCIE供电的模组线。




显卡的话,就只有原生的一根供电线了,上面有2个6+2Pin接口,组建中端双卡交火或者SLI平台的话显然不够用啊!




线缆长度都很长,主板24Pin供电有60cm长。




CPU的4+4Pin供电也有63cm长。

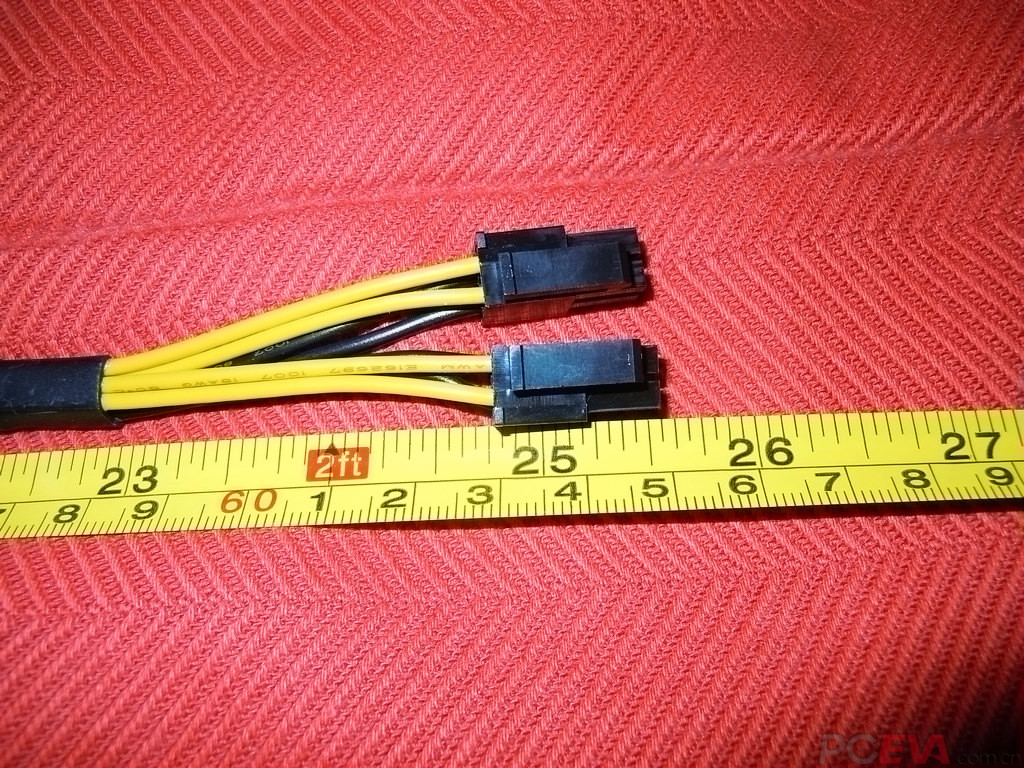

显卡供电线缆上第一个6+2Pin接口是51cm长。




第二个6+2Pin接口有62cm。




附带的SATA模组线居然有72cm长。




大4D接口模组线也有71cm,这样的线缆长度,在中塔机箱中走背线绝对是毫无问题。




拆开电源来看看内部的构造,之前还从没拆过金牌电源,那就来看看金牌电源究竟是怎样炼成的。




12cm风扇是悦轮出品,风量和静音都有保障。




L型散热片和绿色的X电容,显然都是著名代工大厂益衡的标志,这款V550也是益衡代工的。




市电输入接口处的一级EMI滤波电路,配备了1个X电容、2个Y电容、1个泄放电阻。




一级EMI滤波电路进来是保险丝和MOV,MOV就是图中保险丝旁那个黄色的元件,又叫压敏电阻,故名意义对于电压很敏感,是一种限压型保护器件,在电压不稳定的时候可以起到保护作用。




这个电源的二级EMI滤波电路除了MOV之外,还配备了2个X电容和2个共模电感,不过没看到Y电容,这有点不科学啊?




换个角度来看,原来2个Y电容藏在了X电容的下面,这款电源的一级和二级EMI滤波电路配置非常完整,看起来就有很强的安全感。




EMI滤波电路后面就是PFC电路和LLC谐振转换电路了。




这颗橙色的元件是LLC电路的谐振电容。




这颗黑色的元件是防涌浪热敏电阻,在PFC电容预充电时可以起到保护作用。




PFC电路和LLC电路使用的MOS都是英飞凌的IPP50R280CE,最左边那颗应该是PFC升压二极管。




PFC主电容使用了松下的HC电容,容量390uF,耐压420V,耐温105摄氏度,日系电容的品质还是比较靠谱的,当然成本也肯定比使用国产电容要高。




左边的是LLC电路主变压器,右边小的是5Vsb待机电路的变压器,当中可以看到使用了不少的固态电容,耐压耐热性能更佳。




+5V和+3.3V的DC2DC输出电路。




电源二次侧的线缆都配有热缩管保护,做工非常扎实。





模组接线口也配备了电容进行保护,这款酷冷V550电源的内部给我留下最深刻印象的就是周到细致的安全防护,当然做工方面也是非常扎实,不愧是益衡出品,看来这款电源工作的稳定性和安全性一定非常不错,等有时间再来好好体验一下了,很期待这款电源的表现。



slan7777  楼主| 发表于 2014-9-5 00:29 | 显示全部楼层
本帖最后由 slan7777 于 2014-9-5 00:31 编辑



之前把酷冷V550电源给拆开看了里面的扎实的做工用料,这次来试试看这个电源用起来究竟如何?

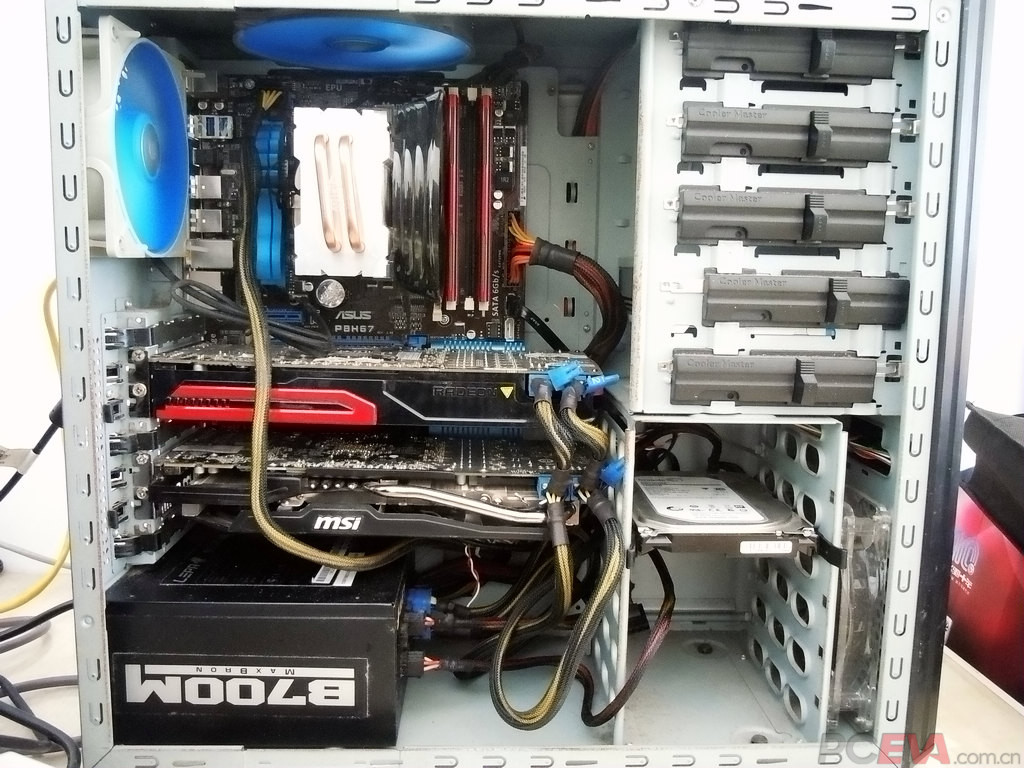

目前在使用的电脑平台,电源用的是LEPA的B700M,这是款700瓦的80PLUS铜牌电源。

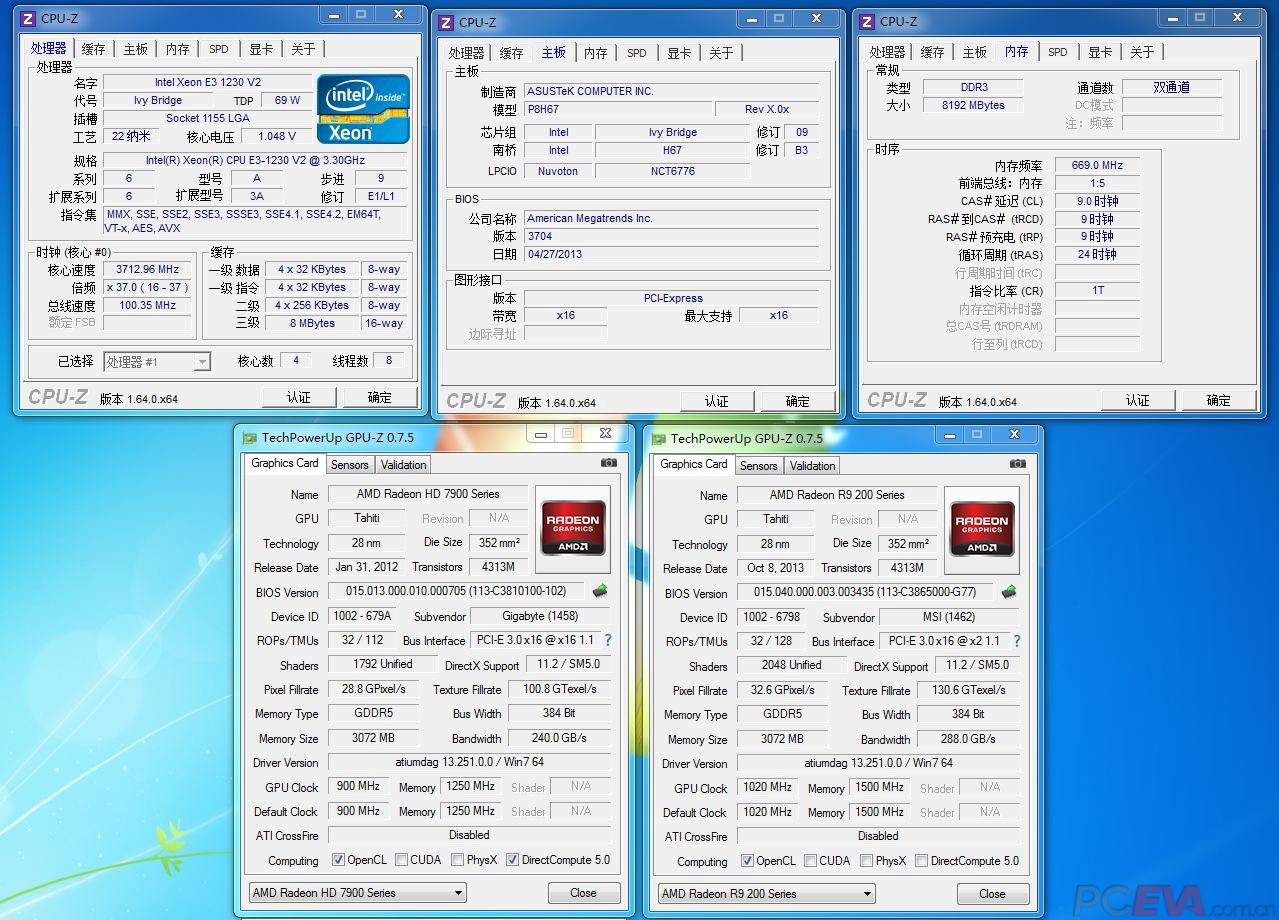

电脑平台的配置为E3 1230V2+华硕P8H67,显卡是微星R9 280X Gaming和公版HD7950。




把原来的电源卸下,装上这个酷冷V550来看看。




酷冷V550的线缆长度足以在这个酷冷罗马战士VII机箱中完成背线走线。




CPU的双4Pin供电接口顺利到位。




主板24Pin供电线也毫无问题。




唯一的问题在显卡供电接口上,酷冷V550原生集成了2个6+2Pin的显卡供电接口,但是没有再额外提供显卡供电的模组线,现在使用的2块显卡中,R9 280X是8+6Pin,HD7950是6+6Pin,原生的2个6+2Pin接口显然不够用了,无奈只能用大4D转6Pin的转接头来支援显卡,这下就搞的机箱里乱哄哄的了,强烈希望酷冷能为V550增加一根显卡供电的模组线。

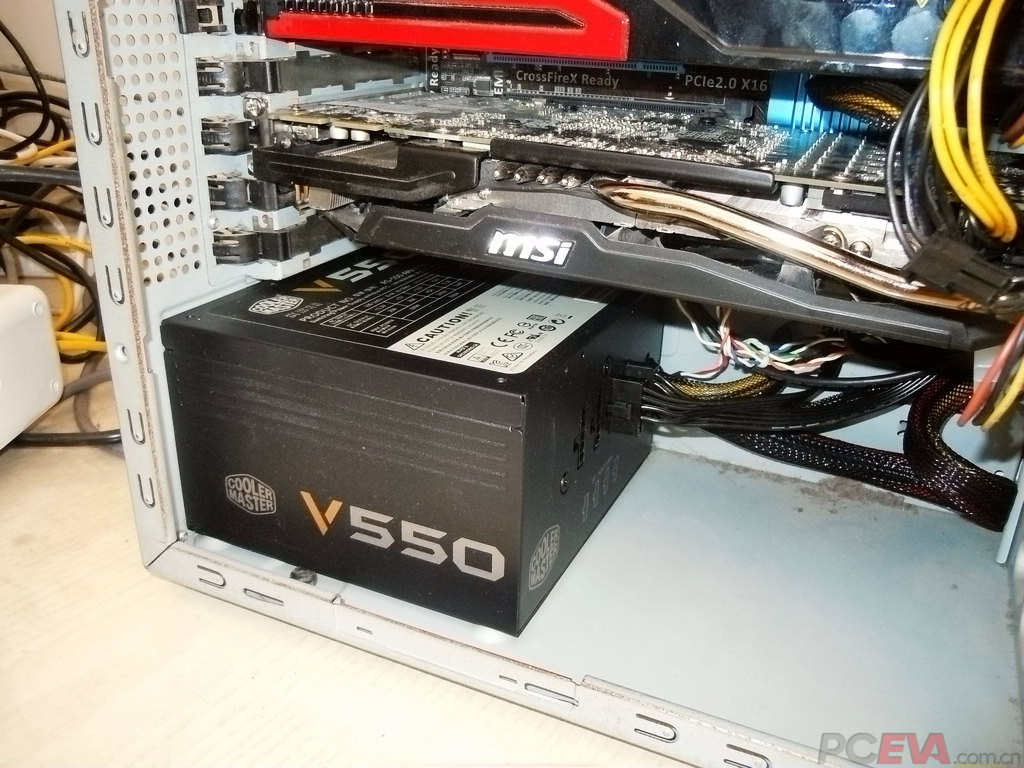

酷冷V550安装完毕,懒人向来懒得理线,马马虎虎走个背线也就可以了。




顺利开机启动。




这套平台之前使用700瓦铜牌电源的时候,主机待机功率为72.7瓦。




更换上酷冷V550之后,主机待机功率大幅降低到了59.5瓦,80PLUS金牌电源果然名不虚传。




作为电源来说,能保证持续稳定的工作是最重要的。电源的稳定性要怎么测试呢?还在用OCCT测试电源稳定性?你OUT了!毛主席说过实践是检验真理的唯一标准,当然要看电脑实际应用中的稳定性才行,而现在对电脑电源压力最大的应用显然非挖矿莫属!先来看看用两块显卡挖PTS(比特股)的情况,使用700瓦铜牌电源挖PTS时,主机功率为400.4瓦。




换上酷冷V550电源后,挖PTS时主机功率为383.2瓦。




挖PTS的负载还不够厉害,目前对电脑压力最大的币种还是scypt算法的虚拟币,例如LTC(莱特币)和DOGE(狗币)等,那就来试试看挖狗币吧!果然主机功率疯狂飙升,使用700瓦铜牌电源挖狗币时主机功率高达601.2瓦,比之前挖PTS时整整提高了50%之多。




换上酷冷V550来挖狗币,此时主机功率降低到580.4瓦,金牌电源果然转换效率出色!




通过不同工作状态下主机功率对比,可以看到酷冷V550这款80PLUS金牌认证的电源果然效率不凡,像挖狗币时比700瓦铜牌电源能降低20.8瓦,一年工作下来就能节省179度电,按照上海市阶梯电价最高一级每度电0.977元计算,那能节约将近175元的成本,也算不错了。当然在这里只是短时间做个测试,毕竟主机实际耗电580瓦的话,对于V550而言输出功率在522瓦左右,差不多是95%的负载了,并不建议在如此高负载下长时间使用电源。




接近95%的负载下,这款酷冷V550电源的输出电压会不会有大幅下降呢?带着这个疑问,我用数字万用表来测量一下酷冷V550的实际输出电压情况,电压测量点使用了最方便的SATA供电接口。




待机状态下,V550的+3.3V电压输出实测为3.34V,偏差率1.21%。




PTS挖矿时,+3.3V电压输出不变,依然是3.34V。




最高压力的狗币挖矿,+3.3V输出依然稳定不变。

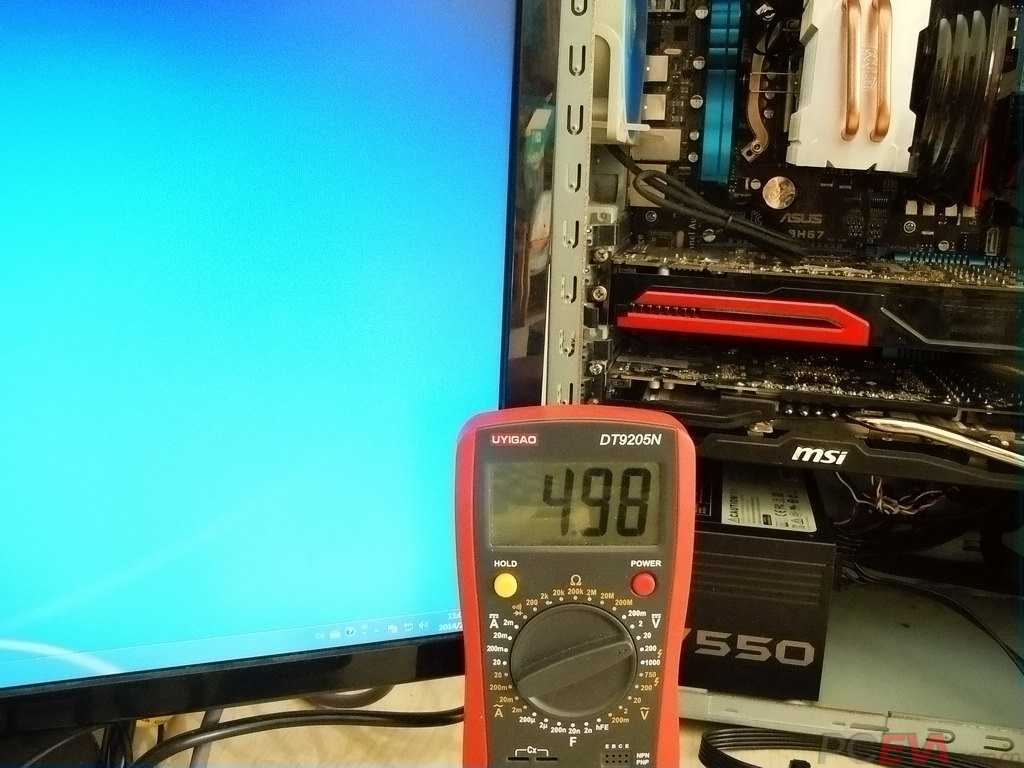

+5V输出在待机时是4.98V,偏差率仅仅0.4%。




PTS挖矿时为4.97V。




狗币挖矿时也是4.97V,波动极小。




+12V输出在待机时为12.08V,偏差率仅仅0.67%。




PTS挖矿时+12V输出为12.04V。




压力最大,负载达到95%的狗币挖矿时,酷冷V550的+12V依然有12.01V,可谓是非常坚挺。




通过波动曲线可以看到,从待机到95%的超高负载,V550的各项电压输出都变化极小,输出非常的稳定。







经过对内在设计用料的赏析,以及95%高负载挖矿的考验,充分感受到了这款酷冷V550电源出色的品质,确实是一款十分优秀的好电源,值得信赖!



暴疯狂笑 发表于 2014-9-5 00:38 | 显示全部楼层
shx330 发表于 2014-9-5 11:23 | 显示全部楼层
路过支持7总
shangzy 发表于 2014-9-6 07:46 | 显示全部楼层
好详细,学习了。
woyaoxiayi 发表于 2014-9-6 13:33 | 显示全部楼层
挖矿很考验电源的耐用性
xdd6622 发表于 2014-9-21 07:06 | 显示全部楼层
经过考验了,不错,就是不知95%负荷下纹波怎么样。
hfxiaozi 发表于 2014-9-21 11:17 | 显示全部楼层
550W的电源,跑到580W了,会不会BOOM?
