金牌全模组有多强?玩家风暴DQ-M电源评测

[复制链接]
玩家风暴 发表于 2018-7-26 13:52 | 显示全部楼层 |阅读模式
点击数:595|回复数:1

   作为一个专注高端市场的品牌,玩家风暴已经逐渐被玩家所熟知。从最初的散热器,到后来的高端机箱,玩家风暴都推出过很多很多口碑不错的产品。


    现在,获得了80PLUS金牌认证的玩家风暴的DQ-M系列电源也正式推向市场。

    DQ-M全系电源都使用了全模组设计,获得了80PLUS金牌认证,典型负载条件下转换效率可以达到91~93%,标配了TF120风扇,采用专利双层增压扇叶,结合FDB轴承,可以提供超高风量和风压,让电源更冷更静音。在售后方面,玩家风暴电源提供了5年质保。

参数如下:


    这是最直接的优点,DQ650-M在50%的负载下,转换效率可以达到93%,相比普通的铜牌电源高出了10%左右。在5年的寿命周期内,可以节省将近1000度电,省下来的电费足以买一台DQ650-M。

一、外观:内置TF120静音风扇 12V输出功率达650W


    包装盒正面有印有一张电源的渲染图,左上是玩家风暴的LOGO,右下标示了电源的型号和一些特性。


    内置TF120静音风扇。此风扇电商价格为88元,采用GamerStorm旗下的TF120专利双层增压扇叶,拥有12万小时的无故障使用寿命,结合FDB轴承,可以提供高达76CFM的风量,同时将噪音控制在31分贝以内。


    全模组接口设计。有2个GPU pin接口、一个CPU 8pin接口、2个CPU与GPU的共用接口以及4个SATA模组线接口。



    顶部铭牌中最值得关注的数据是12V输出功率。DQ650-M的12V电压输出功率达到了650W,等同于额定功率,非常强悍。


    DQ650-M线材采用模组线,全套为黑色并线,美观时尚,便于理线,可玩性极高,一共有8根。

线材明细如下:


    一共有8根模组线,其中CPU 4+4pin有2根,可以提供300W的输出功率,加上主板24pin的供电能力,可以完美支持功耗400W的CPU,包括Intel 18核i9-7980XE以及AMD即将发布的32核RyzenThreadRipper。

    PCIe 6+2pin共2根,每条线可以支持TDP 300W的GPU,支持多路SLI 和 CrossFire。

    SATA线有3根,最长可达1m,可以适应各种尺寸的机箱走背线的需求。

二、拆解:100%日系电容 用料不计成本

    拧下电源顶部的4个螺丝,很容易就能拆开电源。拆开后的电源上部分是电源风扇,下部分是电源内部电路。

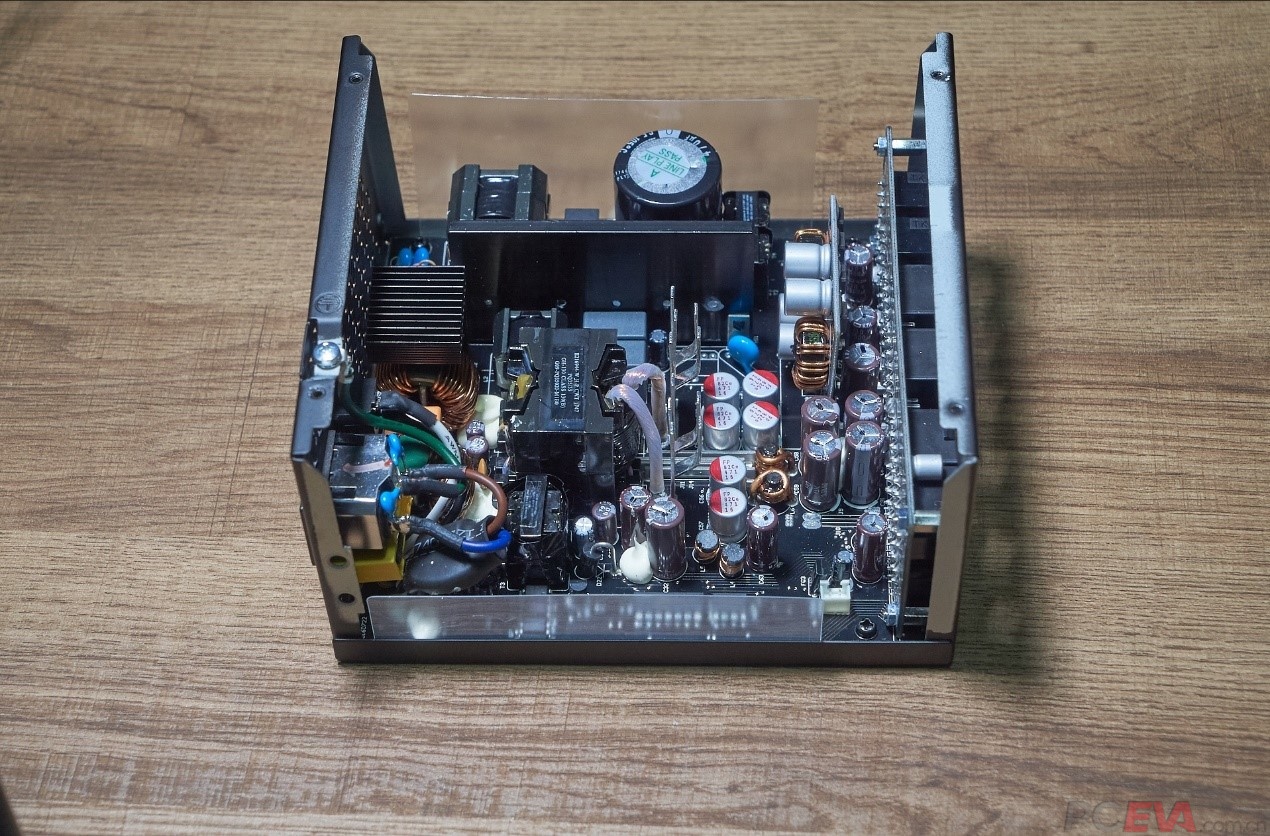

    PCB电路板结构紧凑,布局整齐,采用了大量的固态电容以及日系电解电容。包括主电容在内的所有电解电容都来自于日本尼吉康公司,能够耐105度高温,400V高压,在恶劣环境下也能稳定工作。


    内置TF120静音风扇。


    不同于其他电源,DQ650-M的一级,二级EMI滤波电路靠近一处。包括1对Y电容、1个X电容以及2个电感。右边是整流桥,配置了散热片。

    完整的一、二级EMI滤波电路可以为电源提供纯净的交流电供后续使用。


    高压滤波电容,采用了日本尼吉康电容。耐压400V、耐高温105度,容量470μF,应付650W的额定功率绰绰有余。


    高压滤波电容旁边是主动PFC电路,它的作用是在交流电转换成直流电的过程中减少谐波,降低对室内电网和市电电网的干扰,减少市电损耗(功率因素越高,市电损耗越少)。

    DQ650-M的主动PFC电路可以提供高于0.99的功率因素,远高于功率因素为0.9的铜牌电源以及0.7功率因数的被动PFC。


    红框标示的部分,中间是一大一小2个变压器。主变压器采用密闭的LLC设计方案。

    主变压器上面是低压滤波电路。经过变压器的电流是 低压脉动直流形式,波形还不够稳定,不能直接输出到主板等用电器件去,必须要经过低压整流输出电路的进一步整流和滤波,变为稳定的直流电后才行。此电路中电感所用铜线越厚,匝数越多,电源输出的电压和电流就越稳定。DQ650-M则是使用了高端的半封闭电感。


    DC-DC转换器,3.3V与5V都是从电源12V转换而来,没有这个电路的电源几乎无法提供90%以上的转换效率。


    保护电路。包括一个Weltrend WT17180控制IC以及一颗sitronix传感器,可以提供过压、低压、短路、过载保护功能。

三、转换效率&电压稳定性测试:堪比铂金转换效率测试:


    在220V/50Hz的市电环境下,DQ650-M的转换效率全程保持在90%以上,在50%的负载下,转换效率接近93%,这个数字其实已经达到了80Plus铂金的水准。

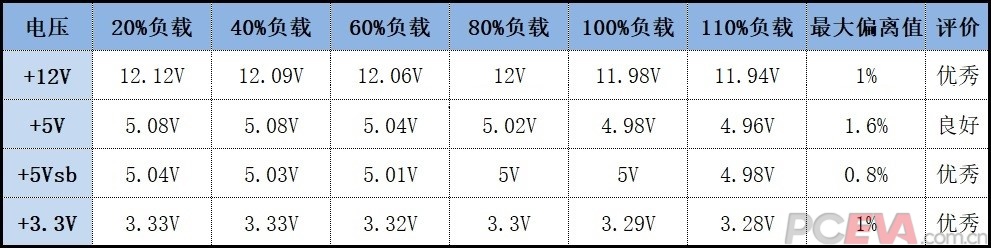

电压偏移测试:

    对用户而言,电源除了转换效率之外,最重要的一个参数指标就是电压偏移值。电源输出电压过高会造成硬件超载运行;输出电压低到一定程度(一般是超过10%),为了满足硬件的功率需求会不断增加输入电流,最终烧毁硬件。对此Intel给电源制定的标准是电压偏移值上限不能超过5%。


    +12V主要用于CPU、显卡、硬盘以及各种风扇的供电,玩家风暴DQ650-M在20%负载是电压偏移值在1.2%左右。高负载时,偏移值控制在0.5%以内,非常优秀。

    3.3V的偏移值全程控制在1%以内,非常稳定。

    5V主要用于给USB接口供电,同时也能给硬盘、光驱和主板的某些电路供电。测试中,最大偏移值为1.6%,表现也很好。

    5Vsb这个电压是电源直通外设的,主要用来给USB接口供电,即便关机的情况下对应的USB接口依然可以工作。 DQ650-M电压偏移全程控制在1%以内。

    一般来说,电源的负载越大,输出的电压就越低,当负载达到110%,也就是输出功率710瓦的时候,DQ650-M四项电压偏移值都没有超过1%,平台稳定运行没有任何问题。

噪音&温度测试:

    测试环境噪音为45分贝,分别测试在20%、50%、100%三种负载条件下的噪音。


    在20%负载下,DQ650-M的噪音很难被察觉,仅比环境噪音高了1分贝,推测测试风扇的转速在600RPM左右;在50%负载下,噪音也仅仅为47分贝;负载达到100%,噪音达到了49分贝,比环境噪音高了4分贝。


    由于难以测试电源内部的温度,我们将DQ650-M在100%负载下运行半小时,感受电源外壳的温度比手温稍高。

四、总结:高效静音的全模组金牌电源

    从上面的测试可以知道,无论是用料还是做工,DQ650-M都是诚实十足,其PCB电路板的设计整洁合理,丝毫没有臃肿的感觉;典型负载下高达93%的转换效率更是达到了铂金电源的标准;优秀的电压偏移性能即便在110%的高负载下都可以稳定工作;强大的12V输出功率,可以满足2张1080TI 级别的显卡组SLI时的供电需求;极低的发热,无需忧心电源的使用寿命;标配的TF120风扇在电源满载的情况下都能保持安静。

团结 发表于 2018-9-25 17:46 | 显示全部楼层
本帖最后由 团结 于 2018-9-25 17:50 编辑

12V分了4路输出,侨威代工,一次侧的散热略显单调,也没有低负载风扇停转,没什么看头
