银欣(SilverStone) 600W 金牌 全模组 SFX电源,SX600-G 测试

[复制链接]
Mufasa 发表于 2014-11-2 11:48 | 显示全部楼层 |阅读模式
点击数:8056|回复数:15
本帖最后由 Mufasa 于 2014-11-2 11:49 编辑



SFX电源,如上图所示,又被称作Micro ATX电源。
之前大量应用在小体积品牌机当中,因为功率小,普通消费者较少关注。
随着最近两年装机理念的变化,消费者更加喜欢小体积高性能的主机。
大功率SFX电源开始进入市场。

银欣之前有一款450W的SFX电源,80Plus金牌,全模组接线,性能优秀。
但有一些遗憾:功率不足以带动顶级显卡,高负荷时风扇噪音大。

这次评测给大家带来的是升级版,SX600-G
依旧是80Plus金牌,全模组接线,功率提升到600W,并且优化了风扇控制。





外包装与450W区别不大,都挺小巧的。


包装上简单介绍了电源的特色:80Plus金牌,全模组接线,单路12V 50A

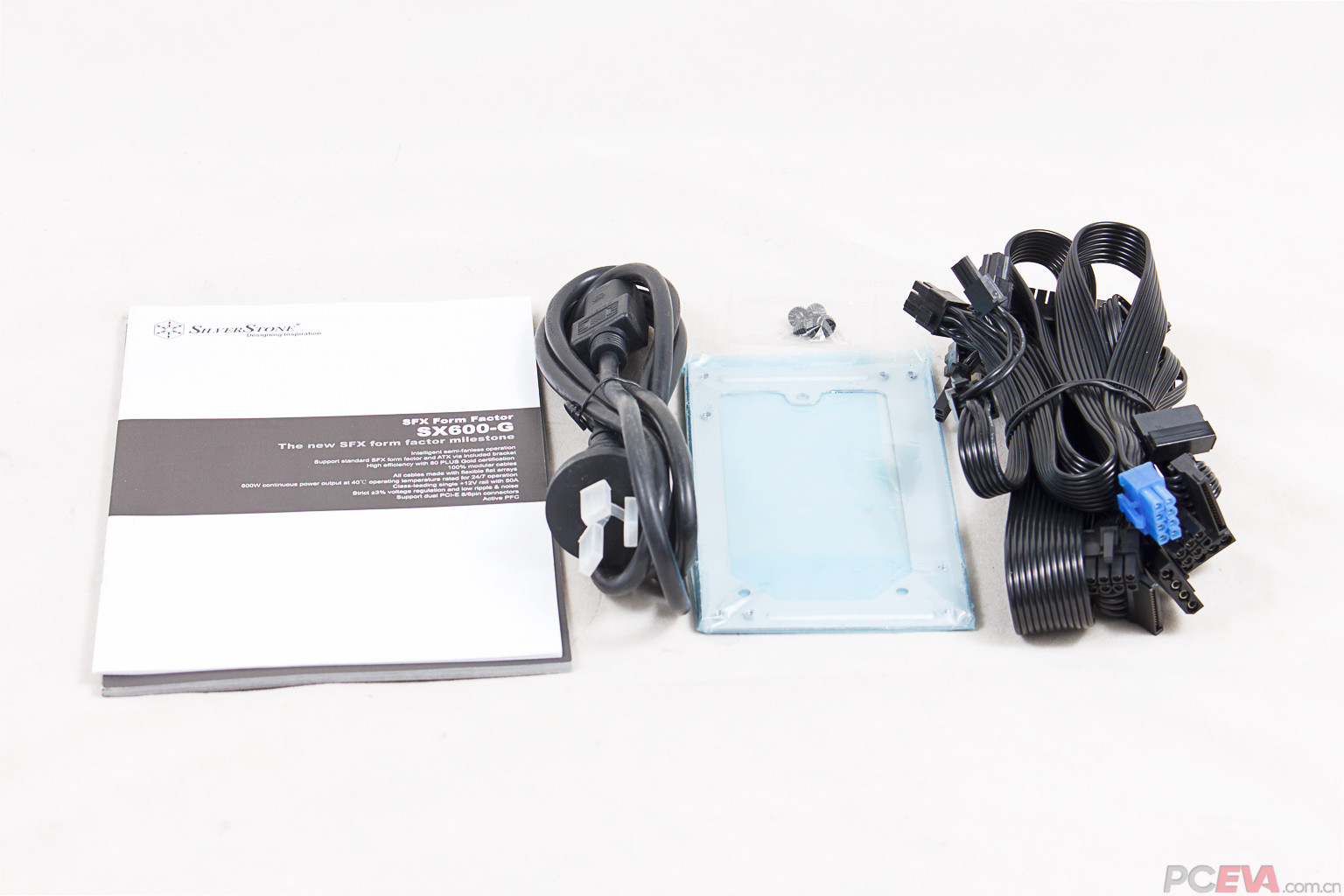

包装盒中提供的附件有:SFX转换ATX安装背板,螺丝,电源线,模组接线。

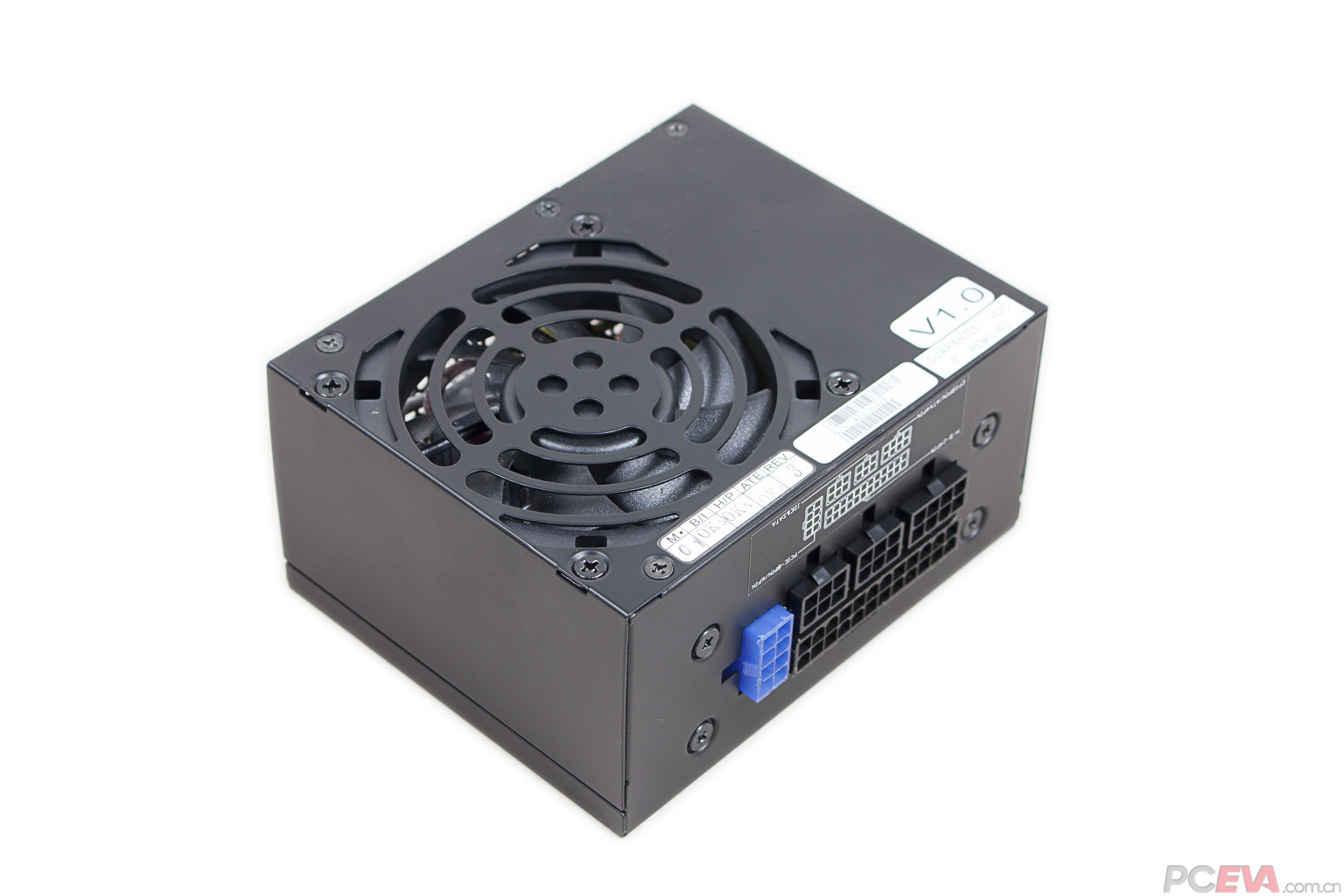

接下来是电源本体:


作为一款小巧精致的全模组SFX电源,体积比ATX小了很多。


模组插座中,蓝色是专门给显卡模组线准备的。






性能测试

首先,这款SFX 600W,和之前的SFX 450W 一样,都是LLC谐振电路的电源。
CM6901主控芯片,在典型负载下效率很高,但有一个额外的限制:
当输出功率非常低时,会退出LLC谐振模式,改为固定频率PWM模式运作,此时效率会下跌非常多。
所以对于这两款电源,应当避免过度的大马拉小车。
实测结果表明,对于SX600-G,当输出功率在40W以下时,会切换为PWM模式。
表格中的20W超轻负载测试,即是这种情况,可以看到效率非常低。



除去这个极端情况,SX600-G各项指标都非常好。
特别是220V输入电压时,在非常宽广的负载范围,效率都可以接近90%

测试数据下载:

SX600-G 高负荷时的噪音明显得到优化,正常情况下,噪音完全可以接受。
满负荷600W,工作大约10分钟后,风扇达到高速运行。
此时电源本体温度正常,倒是输出模组线材有些压力,线路略有发热。

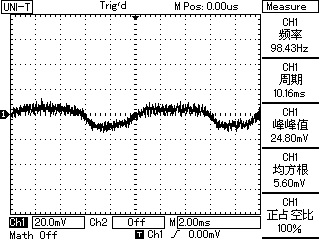

作为一款小体积电源,输出滤波电路元件较少。
纹波会比常见的ATX电源高一些,但都在规范允许范围。
3.3V满载

5V满载

12V满载



动态测试

按照通常的理解,LLC的动态响应不会很好,但是实际情况要根据电源个体来判断

从图中可以看出,SX600-G的动态响应速度就很好,不比正激结构的电源差。
12V LLC主电路,动态恢复时间不到1ms,在1000Hz时依旧可控。
3.3V和5V是DC-DC,动态恢复波形干净,恢复时间很短,只有300us左右。


拆解展示



SX600-G内部非常紧密,利用了几乎全部的空间。


AC输入滤波器,被安置在了风扇边上。


风扇来自ADDA


取开风扇,可以看到高压侧的电路


SX600-G的两级EMI滤波电路,一级在AC插座后方的小电路板上,另外一级在主电路板上。
整流桥和PFC电路排列非常紧密,主电容采用日化330uF 450V,对于小体积应用,足够。


从左到右,依次是:LLC谐振电感,主变压器,待机变压器



主变压器后方很小一块空间,集中了同步整流,输出滤波,DC-DC(两块独立的APW7103)

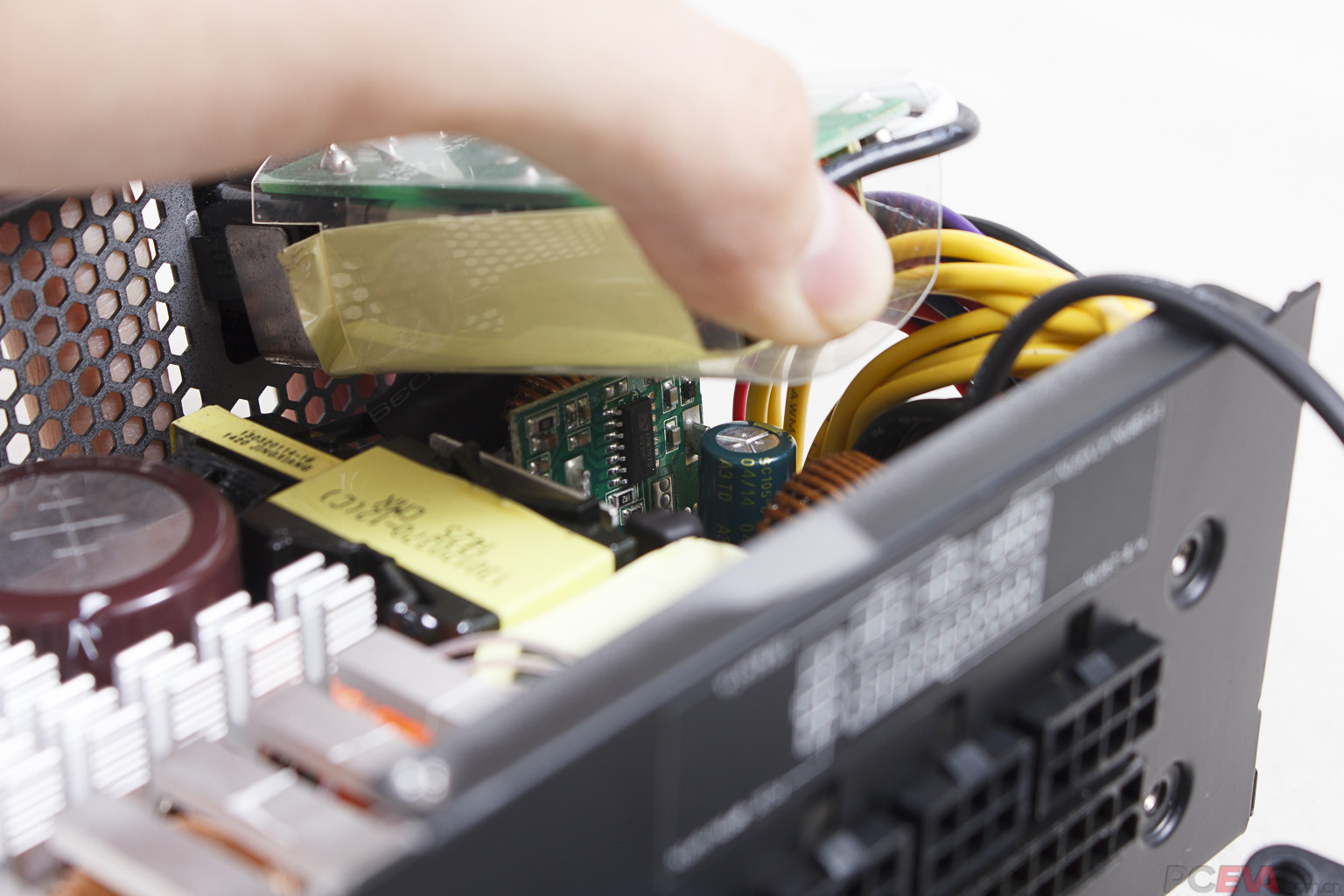

上面还叠有输入滤波电路,空间利用已经达到极限,为了避免元件互相接触,额外安装了绝缘塑料片。



输出部分的滤波电容,只能见缝插针的安装在输出线材中间。
可见600W SFX电源的设计非常困难。

能够在如此小的空间内,实现高效率,适中的纹波,高速动态响应,值得称赞。


总结:

SFX电源作为小众产品,可供对比的产品很少。
从目前掌握的资料来看,银欣 SX600-G 已经达到了最高境界。

这个体积的600W,没有竞争对手,想组装顶级小钢炮的朋友,买。。。。


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?注册

x

评分

参与人数 1活跃度 +3 收起 理由
copyleft2000 + 3 很给力!

查看全部评分

尊称 发表于 2014-11-2 11:49 | 显示全部楼层
本帖最后由 尊称 于 2014-11-2 11:51 编辑

狮子王又出手了。欢迎!

你测了个大功率的,小的呢?我指的非金牌那款,一百多块钱的。这种小功率才更有用。
Mufasa  楼主| 发表于 2014-11-2 11:54 | 显示全部楼层
尊称 发表于 2014-11-2 11:49
狮子王又出手了。欢迎!

你测了个大功率的,小的呢?我指的非金牌那款,一百多块钱的。这种小功率才更有用 ...

银欣 300W 那个小的是CM6800微缩版,单磁放大,性能和450W 600W差太多了。
尊称 发表于 2014-11-2 11:56 | 显示全部楼层
本帖最后由 尊称 于 2014-11-2 11:58 编辑
Mufasa 发表于 2014-11-2 11:54
银欣 300W 那个小的是CM6800微缩版,单磁放大,性能和450W 600W差太多了。

知道了,看来没那个价钱买不到好东西。以后可以选450w这个金牌,只是待机、关机时候转换效率下降了。现在小机箱20-40w是典型使用。
边际风雨 发表于 2014-11-2 14:42 | 显示全部楼层
关键是中低功耗下的噪音怎么样。。。。
Mufasa  楼主| 发表于 2014-11-2 15:07 | 显示全部楼层
500W以下噪音都不大,500W以上风扇开始加速。

8cm风扇想做到12cm的低噪音大风量比较困难,
起始转速900rpm左右,还是有点声音。

300W以上,大概会增加到1200-1500rpm
情非首尔 发表于 2014-11-2 16:33 | 显示全部楼层
看起来不错
仙賢戀軒 发表于 2014-11-2 20:10 | 显示全部楼层
实际上SFX的定位还是很尴尬 机箱厂商不会愿意这么激进完全放弃ATX支持

这样SFX就是用ATX槽加一块铁板转接 其实也没很省空间

P.S. 40W退出LLC效率低20%其实也没啥纠结的。。。算起来也就差个10W这样
板砖财 发表于 2014-11-4 23:29 | 显示全部楼层
500w那只SFX-L有消息吗?我现在用着SFX 450瓦那只金牌全模,噪声刚刚的,怕升级600瓦这只重蹈覆辙啊。
炎夏 发表于 2014-11-5 00:17 | 显示全部楼层
这货声音大不?小W那款V2的声音都很感人
Mufasa  楼主| 发表于 2014-11-5 00:29 | 显示全部楼层
功率上去了,声音必然大,这么小的体积内要散热,只能加风扇转速。

300W以内安静,风扇基本不加速。
450W-500W风扇就比较快了,噪音也出来了。

和银欣那个450W比较,如果输出功率相同,因为这个600W,功率大些,噪音相对低。
但还是没法和标准ATX大电源比。
still_doll 发表于 2014-11-5 06:34 | 显示全部楼层
450那款我用的是V1.1
噪音问题倒是解决了..不过我的负载也不高就是了
copyleft2000 发表于 2014-11-7 23:30 | 显示全部楼层
CM6901主控芯片,在典型负载下效率很高,但有一个额外的限制:

当输出功率非常低时,会退出LLC谐振模式,改为固定频率PWM模式运作,此时效率会下跌非常多。

所以对于这两款电源,应当避免过度的大马拉小车。

实测结果表明,对于SX600-G,当输出功率在40W以下时,会切换为PWM模式。

表格中的20W超轻负载测试,即是这种情况,可以看到效率非常低。



请教狮大,手上有台海韵G450,貌似也是LLC+DC-DC模式,用在NAS主机上,功率大约30-60W间浮动,会不会也存在此款电源的问题呢?
Mufasa  楼主| 发表于 2014-11-8 12:01 | 显示全部楼层
copyleft2000 发表于 2014-11-7 23:30
CM6901主控芯片,在典型负载下效率很高,但有一个额外的限制:
当输出功率非常低时,会退出LLC谐振模式,改 ...

海韵G450 G550 G650 那一系列是英飞凌ICE2HS01主控,

ICE2HS01 的控制方式与传统的LLC主控(CM6901)有区别。
在低负载区间,会切换到一种介于软开关与硬开关之间的特殊模式。
之前的老版本因为经验不足,有可能在这种模式下发出高频噪音。
后来已经修改好了。
jyb5169627 发表于 2014-11-10 23:28 | 显示全部楼层
有没有时间或者机会测试下安胎克的TP-750C。。。。。据说这个是假双路真单路
绝处 发表于 2014-11-13 18:17 | 显示全部楼层
现在流行SFX-L了,银欣反应慢了~
